Монтажный блок предохранителей на лада калина: расположение, схема, где он находится

Аналогичные признаки, не связанные с бензонасосом

Симптомы, проявляющиеся из-за нехватки топлива в подающей магистрали, довольно типичны и очень схожи с неполадками других систем. Как методом исключения отсеять возможные проблемы:

1. Выверните и осмотрите юбки свечей зажигания. Когда горючего не хватает, электроды остаются чистыми либо покрываются белым налетом. Это лишнее доказательство неисправности в системе питания.
2. Замените свечи зажигания. В случае износа они создают похожий эффект – провалы, затрудненный пуск, падение мощности мотора.
3. Проверьте работоспособность датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода.
4. Измерьте компрессию во всех цилиндрах мотора. Из-за большого износа атмосферный двигатель неспособен создать нужное давление и разрежение, смесь плохо сгорает, отчего возникают идентичные симптомы.

В процессе поиска неполадок учитывайте один немаловажный фактор – срок службы бензонасоса, составляющий не менее 100 тыс. км пробега. Чем дольше период эксплуатации агрегата, тем меньшее давление топлива он создает на выходе. Причина – износ мембраны и других внутренних деталей. Если насос отслужил 150 тыс. км и более, стоит задуматься о покупке и установке новой запчасти.

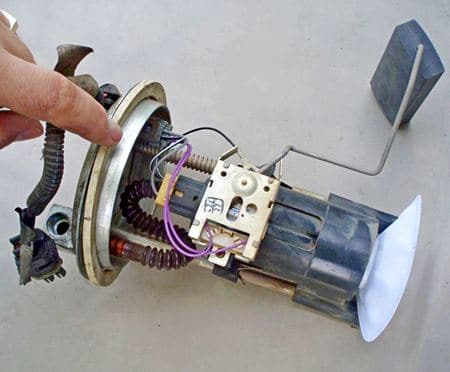

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
2. Открываем крышку.
3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
5. Осматриваем его.
6. Проверяем при помощи омметра или лампы.
7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
8. Подсоединяем снятую клемму АКБ.
9. Заводим автомобиль.
10. Смотрим, заработал ли наш потребитель или нет.
11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
3. Допустима замена только на элемент такого же номинала.
4. Перед работами не забывайте обесточить систему.

Извините, в настоящее время нет доступных опросов.

Видео «Последствия применения некачественных электропредохранителей»

В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.

Как проверить давление топливного насоса? Способы

Бывает так, что элемент работает, но не выдает нужного давления. В инжекторных системах, форсунки очень требовательны к этому показателю. Из-за низкого давления могут возникать трудности с запуском мотора, провалы в динамике. Как проверить топливный насос? Это можно сделать несколькими способами. Первый – проверка на СТО. Цена такой услуги составляет порядка 300 рублей. Однако проверить давление можно и самостоятельно. Сейчас в продаже есть специальные манометры для насоса. Но их стоимость доходит до двух тысяч рублей. Можно воспользоваться и обыкновенным, который идет для автомобильных колес. Такой манометр имеется у каждого автомобилиста.

Перечень контактных реле

Если открыть главный блок предохранителей Калины 2, мы увидим набор корпусов электрических реле. Других блоков, содержащих реле, в автомобиле нет. Перечислим элементы, применяемые в комплектации «Люкс» (21927/21947):

• К1: реле вентиляторов радиатора;
• К2: реле, включающее блокираторы дверей;
• К3: добавочное реле стартёра;
• К4: дополнительное реле (коммутирует ток 50А);
• К6: реле стеклоочистителей;
• К7: реле, включающее дальний свет;
• К8: реле сигнала;
• К9: реле, включающее ближний свет;
• К10: реле обогревателя заднего стекла;
• К11: основное реле зажигания;
• К12: реле, включающее топливный насос;
• К13: дополнительное реле;
• К14: реле вентиляторов радиатора 3;
• К15: реле обогревателя лобового стекла 1;
• К16: реле обогревателя лобового стекла 2;
• К17: реле, включающее компрессор кондиционера.

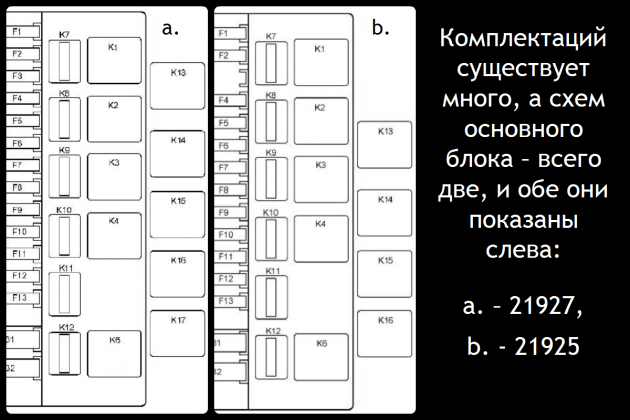

Можно сравнить схемы расположения элементов в «Люксе» и в «Норме/Стандарте»:
Так расположены реле в разных комплектациях, 21927 и 21925

Рассмотрим данные, актуальные для комплектаций «Норма/Стандарт»:

• K1-К12: указано выше;
• К13: реле вентиляторов радиатора 3;
• К14: реле обогревателя лобового стекла 1;
• К15: реле обогревателя лобового стекла 2;
• К16: реле компрессора кондиционера.

Последний список актуален и для «Калины Кросс Норма». А в более дорогих комплектациях кроссовера наверняка будет применена схема «Люкс».

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

Где стоит предохранитель на бензонасос на калине

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.

Блок реле и предохранителей автомобиля Лада Калина

Каждый участок цепи защищен специальным элементом. Это предохранитель. Сила тока рассчитана под определенные значения. Из-за различных факторов (короткое замыкание, большая нагрузка на цепь), этот показатель может превышать максимально допустимые значения. Защитный элемент (предохранитель) установлен специально для того, чтобы сберечь сохранность проводов. Внутри него перегорает тонкая металлическая перемычка. После этого на Лада Калина требуется замена предохранителя.

Как правило, помимо прикуривателя, параллельно подключено несколько дополнительных элементов. У модели второго поколения в цепи также находится подогрев сидений. Если эти два устройства на Калина 2 перестали работать одновременно, то стоит открыть монтажный блок и осуществить замену предохранителя прикуривателя.

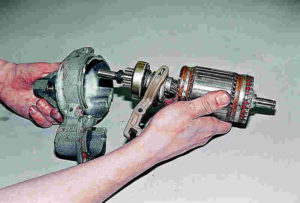

Проверка цепи включения стартера Лада Калина

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне замыкания выводов.

Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания.

Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11.

Для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном замке зажигания проверяем. подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем, есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

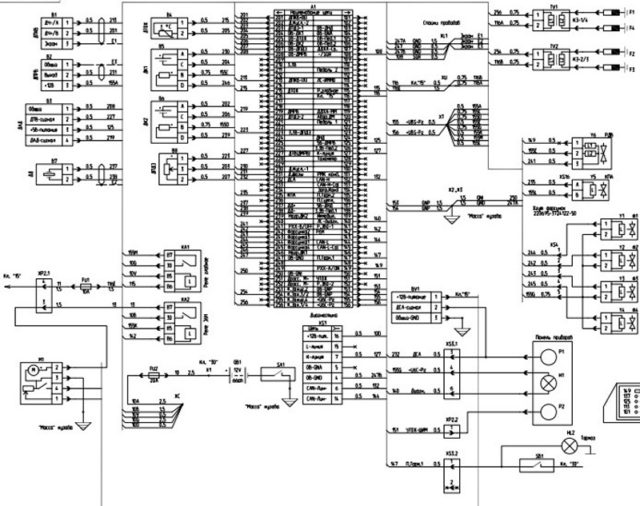

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.
