Предохранители шевроле ланос: снимаем и меняем своими руками

Блок предохранителей моторного салона

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Дэу Ланос:

Номер предохранителя/ номинальный ток (А)	Защищаемая цепь
F1/80	Различное электрооборудование
F2/30	Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30	Электрооборудование, работающее при повороте ключа в положение АСС, ON,START
F4/30	Вентилятор системы охлаждения двигателя
F5/30	Стеклоподъемники с электроприводом (если оборудовано)
F6/40	Не используется
F7/30	Обогрев заднего стекла
F8/30	Вентилятор системы вентиляции
F9/15	Передние противотуманные фары (если оборудовано)
F10/15	Топливный насос
F11/10	Звуковой сигнал
F12/10	Не используется
F13/25	Передние фары
F14/20	Наружное освещение
F15/10	Не используется
F16/20	Дальний свет передних фар
F17/10	Ближний свет передней левой фары
F18/10	Ближний свет передней правой фары
F19/10	Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10	Стоп-сигнал, наружное освещение с правой стороны
R1	Звуковой сигнал
R2	Фары
R3	Не используется
R4	Вентилятор системы охлаждения двигателя (низкая скорость)
R5	Противотуманные фары (если оборудовано)
R6	Наружное освещение
R7	Стеклоподъемники с электроприводом (если оборудовано)
R8	Вентилятор системы охлаждения двигателя (высокая скорость)
R9	Топливный насос
R10	Обогрев заднего стекла
R11	Не используется

Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей салона

Также, второй блок предохранителей располагается непосредственно в самом салоне Дэу Ланос:

Номер предохранителя/номинальный ток (А)	Защищаемая цепь
F1/10	Освещение салона и багажного отделения, задние фонари
F2/10	Наружное освещение, фары, часы
F3/15	Аварийная сигнализация
F4/15	Центральный замок
F5/10	Система управления двигателем
F6/10	Аудиосистема
F7/15	Стоп-сигналы
F8/-	Диод
F9/10	Аудиосистема
F10/15	Прикуриватель
F11/10	Комбинация приборов
F12/10	Фонарь заднего хода
F13/15	Система пассивной безопасности
F14/15	Генератор, втягивающее реле стартера, система управления двигателем
F15/15	Система зажигания
F16/15	Указатели поворотов
F17/15	Реле топливного насоса, система управления двигателем
F18/20	Стеклоочистители и стеклоомыватели
F19/10	Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20	Вентилятор системы вентиляции

Дополнительный блок предохранителей

Дополнительные предохранители расположены на торце приборной панели слева под крышкой. В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Рекомендации по эксплуатации

1. Каждый предусмотрительный водитель обязательно располагает комплектом с электропредохранителями различного номинала, в особенности это необходимо тем водителям, которые ездят на дальние расстояния. Стоят они копейки, в определенный момент могут хорошо выручить.
2. Иногда если отказывает какое-то оборудование, а электропредохранитель цел, достаточно немного пошевелить его в разъеме. Возможно, нагар или ржавчина стали причиной разрыва цепи.
3. Заменяйте только элементом аналогичным по номиналу. Если поставите меньшего, он может сразу перегореть. Если большего, то он не сможет должным образом защитить оборудование.
4. Ни в коем случае не ставьте проволочки или жучки, которые в некоторых ситуациях могут стать причиной возгорания авто.

Предохранители, установленные в Шевроле Ланос 2008 года выпуска

Ниже приведен предохранительный номер и значение номинального тока (А), также указана цепь, которая с такой помощью защищается:

• 80А, Ф1 – электрооборудование различного вида и предназначения;
• 30А, Ф2 – оборудование, работающее с помощью электрики и отвечающее за рабочее состояние при повороте ключа в ту или иную сторону;
• 30А, Ф3 – работающее электрооборудование при поворачивании ключа со следующих положений: SNFRT, ACC, ON;
• 30А, Ф4 – вентилятор двигательного охлаждения;
• 30А, Ф5 – электропроводные стеклоподъемники;
• 30А, Ф7 – подогрев заднего стекла;
• 30А, Ф8 – вентилятор;
• 15А, Ф9 – противотуманки, расположенные спереди;
• 15Ф, Ф10 – насос топливного типа;
• 20А, Ф14 – освещение снаружи машины;
• 20А, Ф16 – передние фары и свет дальнего типа;
• 25А, Ф13 – фары переднего расположения;
• 10А, Ф17 – подача левой фарой ближнего света;
• 10А, Ф18 – подача правой фарой ближнего света;
• 10А, Ф19 – сигнал «стоп», корректирующий электрический элемент фар, левое освещение снаружи транспортного средства;
• 10А, Ф20 – правое освещение наружного типа, сигнал «стоп»;
• Р1 – сигнал звукового воспроизведения;
• Р2 – существующие фары;
• Р6 – освещение снаружи автомобиля;
• Р9 – насос топливного вида;
• Р10 – задний обогрев стекла.

Замена

Статью мы начали с неожиданных неисправностей электроприборов. После того как вы получили представление о том, как выглядит блок предохранителей «Шевроле-Ланос» и за что отвечают его элементы, можно приступить к устранению неисправностей. Наиболее распространен выход из строя прикуривателя, поэтому разберем процесс замены на его примере.

Прежде всего, нужно убедиться, что прикуриватель действительно не работает. Тому, что он перестал выполнять свои прямые обязанности или заряжать ваши гаджеты может быть несколько причин:

• сгоревший предохранитель;
• засоренный контакт;
• непостоянный контакт зарядника из-за его конфигурации;
• проблемы с проводкой или контактами.

Последний случай очень редок и наименее вероятен. Убеждаемся, что гнездо не забито мусором, пылью, пеплом или табаком. Если это так – отчистите гнездо. Затем проверьте, хорошо ли зарядник вашего гаждета входит в гнездо. Возможно, проблема будет именно в этом и решится покупкой нового зарядного устройства. Итак, если все вышеперечисленные проблемы вас не коснулись – значит, необходимо заменить предохранитель. Он находится во внутреннем блоке (как к нему подобраться – читайте выше) и имеет маркировку F10. Пинцетом извлеките старый ПП, убедитесь, что он действительно сгорел (черного цвета, обугленный, оплавленный) и вставьте на его место новый того же номинального тока (15 А).

Также автовладельцы «Шевроле-Ланос» сталкиваются с тем, что авто не заводится. Решить такую проблему зачастую можно заменой предохранителя топливного насоса. Посмотрите видео по замене:

Материалы: http://mashintop.ru/articles.php?id=3081

Предохранители

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

Примечание Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А)	Защищаемая цепь
F1/80	Различное электрооборудование
F2/30	Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30	Электрооборудование, работающее при повороте ключа в положение АСС, ON, START
F4/30	Вентилятор системы охлаждения двигателя
F5/30	Стеклоподъемники с электроприводом (если оборудовано)
F6/40	Не используется
F7/30	Обогрев заднего стекла
F8/30	Вентилятор системы вентиляции
F9/15	Передние противотуманные фары (если оборудовано)
F10/15	Топливный насос
F11/10	Звуковой сигнал
F12/10	Не используется
F13/25	Передние фары
F14/20	Наружное освещение
F15/10	Не используется
F16/20	Дальний свет передних фар
F17/10	Ближний свет передней левой фары
F18/10	Ближний свет передней правой фары
F19/10	Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10	Стоп-сигнал, наружное освещение с правой стороны
R1	Звуковой сигнал
R2	Фары
R3	Не используется
R4	Вентилятор системы охлаждения двигателя (низкая скорость)
R5	Противотуманные фары (если оборудовано)
R6	Наружное освещение
R7	Стеклоподъемники с электроприводом (если оборудовано)
R8	Вентилятор системы охлаждения двигателя (высокая скорость)
R9	Топливный насос
R10	Обогрев заднего стекла
R11	Не используется

Примечание Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

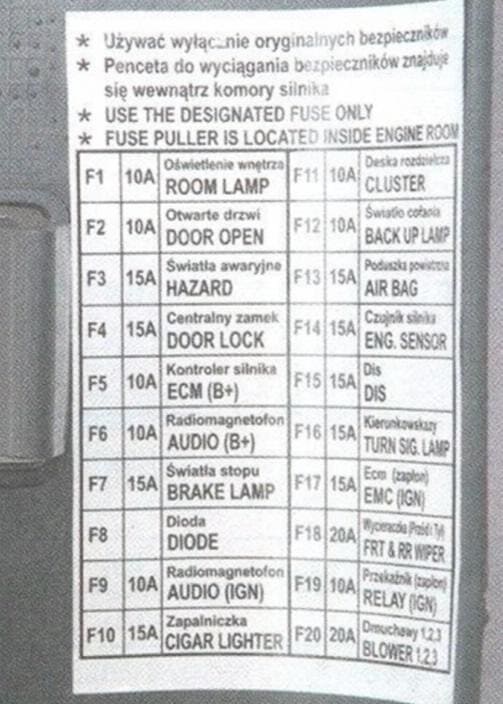

Примечание Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А)	Защищаемая цепь
F1/10	Освещение салона и багажного отделения, задние фонари
F2/10	Наружное освещение, фары, часы
F3/15	Аварийная сигнализация
F4/15	Центральный замок
F5/10	Система управления двигателем
F6/10	Аудиосистема
F7/15	Стоп-сигналы
F8/-	Диод
F9/10	Аудиосистема
F10/15	Прикуриватель
F11/10	Комбинация приборов
F12/10	Фонарь заднего хода
F13/15	Система пассивной безопасности
F14/15	Генератор, втягивающее реле стартера, система управления двигателем
F15/15	Система зажигания
F16/15	Указатели поворотов
F17/15	Реле топливного насоса, система управления двигателем
F18/20	Стеклоочистители и стеклоомыватели
F19/10	Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20	Вентилятор системы вентиляции

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

1. Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
2. Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
3. Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
4. Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
5. Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Не заводится шевроле ланос: что делать?

Не заводится шевроле ланос? Такое может случиться как со старой машинкой, так и с совсем новой. Причин может быть масса, и сегодня мы поможем во всем разобраться. Мы решили написать коротенькую инструкцию на случай, если ваш любимый ланос все таки вас подвел.

Что делать, если машина шевроле ланос не заводится?

Первое, что вам нужно сделать — так это успокоиться, закрыть автомобиль и идти дальше по своим делам, так как устранение поломки может занять много времени, которого часто так не хватает.

Если все такие время есть, прислушайтесь к автомобилю во время попытки завести его.

Если стартер не крутиться, рекомендуем все таки оставить ремонтные работы до вечера, ведь быстро устранить проблему с электрической цепью зажигания не получиться.

На некоторых моделях автомобилей электрическая цепь стартера защищается предохранителем. Если это так — то вам повезло, но если нет — проблема быстро не решится.

Если проблема все таки в аккумуляторе, то тут два варианта. Первый — попробовать почистить клеммы и контакты. Особенно это касается «+».

Делать это нужно при помощи мелкой шкурки. Также желательно заодно подтянуть крепления клемм. Если это не помогло, значит аккумулятор полностью разрядился. Такое бывает когда автомобилист забывает выключить ходовые огни. Уехать в таком случае получиться, нужно просто попросить кого-то «прикурить».

Стартер хорошо крутит, но шевроле ланос заводится и глохнет?

Стартер ланос

В этом случае аккумулятор винить не стоит, ведь главная его задача заключается в том, чтобы стартер крутился, что он и делает

Тут уже стоит обратить внимание на систему подачи топлива и зажигания. Скорее всего, проблема именно в этих системах

Начните с зажигания, ведь оно ломается намного чаще, чем подача топлива. Снимите крышку распределителя. Если под ним есть сырое пятно (если на улице избыток влаги, от этого никто не застрахован), нужно его обязательно вытереть насухо.

Влага — хороший проводник электричества, соответственно по ней искра может поступить куда угодно, но только не туда, куда надо.

Если под рукой имеется тестер, обязательно проверьте подается ли напряжение на катушку зажигания.

Если наши советы вам не помогли, попросите друзей или таксистов отбуксировать ваш автомобиль на ближайшее СТО.

Чем же являются предохранители, и какое их прямое назначение

Предохранители – это специальные элементы, установленные на транспортном средстве, которые отвечают за нагрузку той или иной системы. Они необходимы, чтобы при осуществляемой работе автомобиля была в целостности и не перегорела вся его электроника, что приведет четырехколесного друга в нерабочее состояние.

Основной функцией, которую выполняет автомобильный предохранитель, является сохранение цепи соединений электрического типа от возникновения всевозможных замыканий. В случае продолжительного и значительного напряжения показателей тока превышается максимальное значение, которое задавалось при изобретении разработчиками. При подобной нагрузке устройство само разрушает несколько принадлежащих ему элементов, размыкая цепь, в этом случае просто физически не может быть замыкания.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

1. 85 и 86 — контакты катушки
2. 30 — общий, на который подается постоянное питание от АКБ
3. 87 — нормально разомкнутый контакт или подача питания на приемник
4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Предохранитель прикуривателя Шевроле Ланос

Практически все цепи электрического оборудования автомобиля имеют предохранители. Это необходимо с целью безопасного движения. Высокое напряжение требует правильного подхода. Такие детали подключаются в монтажных блоках через реле. Они расположены под капотом слева от аккумулятора. Большинство предохранителей размещены в салоне автомобиля и находятся на передней части кузова под специальной крышкой.

Предохранитель прикуривателя Шевроле Ланос отличается от всех остальных. Каждый предохранитель наделен определенными функциями и особенностями для распознавания. Для прикуривателя характерный синий предохранитель, обозначенный F10 (15A). В случае его перегорания понятно, что на что нужно заменить.

Замена проводится довольно-таки быстро при наличии необходимого предохранителя. Существуют схемы расположения всех предохранителей автомобиля. На них легко распознать, где находится предохранитель прикуривателя на Шевроле Ланос. Схема служит замечательным пособием для автомобилиста. А такой ремонт, как замена предохранителя прикуривателя, каждый может провести самостоятельно.

Щелкает реле поворотов ланос

Доброго времени суток . братья форумчане. Зашился, решил обратится к спецам. Проблема следующая:- реле поворотов и аварийной сигнализации, когда завожу двигатель постоянно клацает при этом повороты не моргают, включаю аварийку работает,включаю поворот работает.

Нет сил просто помогите. Машину брал б/у. ключа к встроенному иммобилайзеру не дали сказали что потеряли и сделали обход. Может это через него зараза, но как победить за пол года уже снится это клацанье.

Вся проблема в реле,к сожалению наш автопром-экономит на качестве,по этому и приходится все доделывать.

У меня знакомый поменял трижды реле(пока попал на работающее)

«Правильное» реле поворотов (которое дороже) вот (на 8-пиновой микросхеме в DIP корпусе):

или вот (8-пиновая микросхема в SMD корпусе):

А вот «неправильное» реле (которое постоянно щелкает на любой чих бортовой сети):

Примитивная схема на двух транзисторах, одновибратор запускается при малейшей просадке напряжения бортовой сети, поэтому оно и щелкает:

Худо-бедно улучшить его работу можно с помощью дополнительного конденсатора:

При этом колхозе оно всё ещё будет щелкать в момент включения габаритов или фар, но уже не будет щелкать в момент нажатия на тормоз.

А вообще, ИМХО эту китайскую релюшку удобно использовать в качестве индикатора глюков бортовой сети. Если щелкает — значит скачет напряжение Благодаря ей, я заметил, что при нажатии на тормоз у меня чуток притухает потолочный светильник. Значит где-то контакт не айс.

Не работают поворотники на Шевроле Ланос

Ближе к 40 тысячам километров пробега легкового автомобиля Шевроле Ланос появляются проблемы с работой указателей поворотов. Сначала они начинают включаться, как им «вздумается», иногда пару раз моргнут, и перестают работать, а иногда работают нормально. Но так продолжается не долго, впоследствии, указатели поворотов перестают включаться вообще.

Виновником этой неисправности обычно становиться реле аварийной сигнализации, которое должно обеспечивать моргание ламп указателей поворотов.

Для того чтобы найти его и заменить, нужно открыть левую переднюю дверь автомобиля, в результате чего открывается доступ к крышке монтажного блока, расположенного в торце передней панели.

Читать еще:  Как узнать объем масла в двигателе

Если такая неисправность произошла далеко от ближайшего магазина запасных частей, то выньте это реле из колодки, а между контактами 49а и 49 поставьте металлическую перемычку. Тогда при помощи левой руки можно заставить моргать лампы указателей поворота, если Вы при помощи рычага переключателя указателей поворота будете выполнять их включение и выключение. Хотя Правилами дорожного движения и предусмотрена подача сигналов рукой при выполнении поворотов, но, к сожалению, не все водители об этом помнят. Поэтому, лучше последовать этой рекомендации, чтобы не попасть в ДТП.

Когда указатели поворотов прекращают работать без каких-либо предварительных «глюков», то придётся начинать поиск неисправности с проверки пятнадцати амперного предохранителя F16. Расположен он в монтажном блоке на левой боковине кузова в районе размещения ног водителя, а цвет этого предохранителя синий.

Ещё одна неисправность указателей поворота возникает при перегорании одной из ламп. В этом случае вдвое увеличивается частота моргания тех ламп, которые являются ещё целыми. Это означает, что вдвое увеличивается нагрузка на реле указателей поворота, что резко сокращает его срок эксплуатации, приводя к поломке подвижного контакта электромагнита. Поэтому, перегоревшую лампу указателей поворота необходимо, как можно быстрее, заменить. Причём мощность новой лампы, должна быть аналогичной той, которую заменяете.

VалИноГ 21 Янв 2007

такая проблема , реле поворотов на 12- шке сначало то работало то нет. надоела мучатся сменил на другое вроде все работает все мигает, но вот другая проблема почему — то при работе двигателя с больших оборотов на холостые релюха сама по себе начинает щелкать. Так и при других включениях гоборитов, стопов или еще че нить все — время чик чик. щелкает и все тут. главное при этом сами лампочки в поворотах не зщажигаются. в чем дело может кто сталкивался ? да, еще переменял уже штуки 3 всмысле реле и все одно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

• Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
• Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Поломки в автомобиле Шевроле Ланос

Но автомобиль, как и другие виды транспорта, может выходить из строя. Рассмотрим подробно поломку бензонасоса.

В тот момент, когда заводим машину, мы всегда слышим звук функционирования топливного насоса. Потом он поднимает давление в топливной рампе, и электроблок его отключает. Затем бензонасос самостоятельно включается, только при вращении двигателя. Когда датчик коленчатого вала начинает передавать импульсы, подается напряжение на катушку, именно это способствует подаче напряжения на электрический двигатель.

В том случае если не слышно звука работающего бензонасоса, то вполне вероятно, что в Шевроле Ланос не работает бензонасос. Для того чтобы произвести самостоятельно проверку, необходимо выполнить несколько действий.

Поднимаем сидение сзади (со стороны пассажира).
Видим отверстие на колбу, осторожно вынимаем ее.
Направляем отверстие контактами к себе.
Подключаем к ним специальный тестер. Заводим машину и проверяем наличие напряжения.. Если же напряжение все-таки есть, то нужно будет снять топливный насос и подать напряжение на клеммы двигателя от аккумулятора, для того чтобы еще раз убедиться в поломке

Но если напряжение отсутствует, то потребуется вынуть пассажирское сиденье спереди и осмотреть разъем штекера С301. Его контакты достаточно часто окисляются

Если же напряжение все-таки есть, то нужно будет снять топливный насос и подать напряжение на клеммы двигателя от аккумулятора, для того чтобы еще раз убедиться в поломке. Но если напряжение отсутствует, то потребуется вынуть пассажирское сиденье спереди и осмотреть разъем штекера С301. Его контакты достаточно часто окисляются.

Также есть возможность, что из-за предохранителя в Шевроле Ланос не работает бензонасос. Где предохранители находятся, разобраться несложно. Открываем капот, осматриваем общее состояние предохранителя. Если с ним все в норме, то в поломке насоса виновата другая деталь.

Тем, кто не силен в технике, если в Шевроле Ланос не работает бензонасос, схема сможет помочь разобраться наглядно, как произвести проверку, а также подскажет, где и какая деталь находится. Для этого необходимо найти в Интернете схему автомобиля Шевроле Ланос. Или же стоит выбрать самый простой вариант ‒ обратиться в автосервис к специалистам.

Если ваш Ланос стал ехать как-то неохотно, дергается при разгоне, имеются провалы при трогании с места, то в этом случае имеет смысл сделать замер давления в топливной рампе. Для того чтобы замерить давление топлива, вы можете посетить сервис, так как такая услуга довольно дешевая, или же сделать все своими руками. Ничего сложного в этой операции нет, с этим сможет справиться каждый.

Давление топлива в рампе – это тот параметр, который никак не контролируется ЭБУ. И если давление отличается от нормы, то двигатель будет работать не так как должен. Конечно же, если давление слишком маленькое, то ЭБУ увидит это по датчику кислорода и увеличит время впрыска. Но для корректировки подачи топлива требуется определенное время. Корректировка происходит буквально за доли секунды, но этого хватит, чтобы машина дернулась или обороты просто «провалились». Поэтому, знать, как померить давление в рампе определенно нужно.

Где находится предохранитель

Существует 2 варианта расположения нужной детали на Шевроле Ланос:

1. В моторном отсеке. Предохранитель прикуривателя находится на задней стороне верхней панели блока реле. Последние располагаются под крышка бампера. Чтобы получить доступ, вынимают шланг охлаждающей системы из держателя монтажного блока. Нажимая на 2 фиксатора, снимают крышку.
2. В салоне. В таком случае находят посадочное гнездо на левой стойке, располагающееся ближе к двери. Для получения доступа демонтируют крышку, отщелкивая пластиковый фиксатор.

Проверка и замена

Процесс осмотра предохранителя и установки новой детали при расположении блока под капотом не отличается от такового при нахождении узла в салоне. Для этого выполняют следующие действия:

1. Обесточивают бортовую сеть. С этой целью поворачивают замок зажигания в положение «Выключено». Для большей безопасности вынимают ключ.
2. Открывают капот, отключают отрицательную клемму аккумулятора.
3. Если сгоревший предохранитель расположен в двигательном отсеке, снимают отводящий пар шланг, демонтируют крышку. При установке в салоне достаточно удаления декоративной накладки.
4. С помощью пинцета вынимают нужную деталь. Визуальный осмотр помогает обнаружить внешние признаки поломки — обрыв плавкой вставки. О поломке свидетельствует перегорание токопроводящей части, расплавление пластиковой колбы. Более точный результат можно получить, используя универсальный тестер. Для выявления поломки измеряют сопротивление между контактами. Если оно равно 0 или 1, деталь неисправна.
5. Достают из ремонтного комплекта предохранитель аналогичного номинала. Вводят в посадочное гнездо взамен вышедшего из строя элемента.
6. Устанавливают минусовую клемму аккумулятора. Заводят двигатель. Проверяют работоспособность прикуривателя.

Блок в салоне

Далее стоит перейти к рассмотрению схемы блока предохранителей и реле, которые находятся непосредственно в салоне Шевроле Ланос. С помощью данного блока осуществляется работа внешних систем, контролируемых внутренними датчиками, рычагами или переключателями. Другими словами, если необходимо включить аварийные огни или предупредить других водителей о возможном повороте транспортного средства, поможет это сделать данный блок. Предохранители блока отправят нужный сигнал к выбранной системе и обеспечат ее работу.

Сигналы подаются посредством работы электрических цепей. Таким образом, с помощью блока предохранителей в салоне можно осуществить работу:

• выключателей габаритов;
• выключателей лампы;
• кнопки аварийной сигнализации;
• подушки безопасности.

Также схема отвечает за работоспособность электромоторов, благодаря которым действуют очистители лобового стекла или омыватели. Вентилятор отопителя тоже включается с помощью данного блока, как и магнитола, и лампы заднего хода.

Поломки в автомобиле Шевроле Ланос

Но автомобиль, как и другие виды транспорта, может выходить из строя. Рассмотрим подробно поломку бензонасоса.

В тот момент, когда заводим машину, мы всегда слышим звук функционирования топливного насоса. Потом он поднимает давление в топливной рампе, и электроблок его отключает. Затем бензонасос самостоятельно включается, только при вращении двигателя. Когда датчик коленчатого вала начинает передавать импульсы, подается напряжение на катушку, именно это способствует подаче напряжения на электрический двигатель.

В том случае если не слышно звука работающего бензонасоса, то вполне вероятно, что в Шевроле Ланос не работает бензонасос. Для того чтобы произвести самостоятельно проверку, необходимо выполнить несколько действий.

Поднимаем сидение сзади (со стороны пассажира).
Видим отверстие на колбу, осторожно вынимаем ее.
Направляем отверстие контактами к себе.
Подключаем к ним специальный тестер. Заводим машину и проверяем наличие напряжения.

На бензонасос не подается напряжение

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Проверяем предохранитель бензонасоса — полезный совет

Начнем с того, где находится предохранитель топливного насоса EF16 и реле К9, коммутирующее цепь питания от аккумулятора до бензонасоса.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег. И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает! Если у вас есть мультиметр, то прозвонить предохранитель можно не вынимая его из колодки: по бокам от предохранителя есть доступ к клеммам

Следующий мой совет — обратить внимание на клеммы и пластик вокруг них — плохой контакт может быть именно между клеммой и ножкой предохранителя. В моем случае предохранитель оказался целым, следующим шагом нужно проверить реле бензонасоса

Как проверить реле бензонасоса

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы. После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86. Такого типа автомобильные реле срабатывают при значении напряжения от 7 В.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.
