Митсубиси лансер 9 предохранители и реле

Блок предохранителей Mitsubishi Lancer 9

Рассмотрены автомобили девятого поколения с двигателями 1.3, 1.6, 2.0 литра

Где находится блок предохранителей и реле.

Под капотом — цифра 7.

Чтобы добраться, необходимо снять крышку блока, отжав ее защелку.

Назначение предохранителей моторного отсека.

1 — предохранитель 15 А (цепи передних противотуманных фар, индикатора их включе­ния и реле включения противотуманных фар);

2 — предохранитель 10 А (цепь звукового сигнала и реле его включения);

3 — место под реле передних противоту­манных фар;

4 — предохранитель 20 А (цепи датчика массового расхода воздуха, датчика поло­жения коленчатого вала, клапана рецирку­ляции, электронного блока управления двигателем, реле системы управления дви­гателем, реле электровентилятора, регуля­тора холостого хода, реле катушек зажига­ния, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана про­дувки адсорбера);

5 — предохранитель 10 А (цепь компрессо­ра кондиционера);

6 — реле включения звуковых сигналов;

7 — предохранитель 15 А (цепи электронно­го блока управления АБС, электронного бло­ка управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8 — резервное место под реле;

9 — предохранитель 15 А (разъем для до­полнительных электроприборов);

10 — резервное место под реле;

11 — предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12 — резервное место под реле;

13 — предохранитель 10 А (цепи электрон­ного блока управления системы ETACS и ука­зателей поворота);

14 — предохранитель 20 А (цепь блока управления соленоидами автоматической коробки передач);

15 — предохранитель 15 А (цепь топливного насоса);

16 — не используется;

плавкая вставка 40 А (цепь замка зажигания);

18 — плавкая вставка 30 А (цепь электро­стеклоподъемников ) ;

19 — предохранитель 10 А (цепи комбина­ции приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока уп­равления);

20 — предохранитель 10 А (цепи часов, элек­тронного блока управления ETACS, магнитолы);

21 — предохранитель 7,5 А (цепи электрон­ного блока управления кондиционером, под­светки пепельницы, подсветки прикуривате­ля, комбинации приборов, выключатель про­тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22 — предохранитель 7,5 А (цепи комбина­ции приборов, фонари габаритного света и фонари подсветки номерного знака);

23 — предохранитель 10 А (цепь правой фары);

24 — предохранитель 10 А (цепь левой фа­ры и электрокорректора света фар);

25 — электронный блок управления осве­щением;

26 — реле включения электродвигателя вентилятора;

27 — плавкая вставка 60 А (электронный блок управления АБС);

28 — плавкая вставка 50 А (цепь контролле­ра вентилятора);

29 — предохранитель 10 А (цепь левой фа­ры и сигнальной лампы дальнего света фар);

30 — предохранитель 10 А (цепь правой фары);

31 — плавкая вставка 60 А (цепь зарядки АКБ);

32 — предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Рядом с основным блоком расположен дополнительный блок реле

1 — разъем для подключения индикатора ча­стоты вращения коленчатого вала двигателя;

2 — резервное место под реле;

3 — резервное место под реле;

4 — резервное место под реле;

5 — реле зажигания;

6 — реле управления автоматической ко­робкой передач;

7 — главное реле системы управления двигателем;

8 — реле компрессора кондиционера.

Монтажный блок реле и предохранителей в салоне митсубиси лансер 9.

Расположен под панелью приборов с левой стороны от рулевой колонки, за ящиком для мелких предметов.

Для доступа к предохранителям откиньте крышку ящика, потянув ее за верхнюю часть и преодолевая сопротивление защелок снимите ее.

На задней стороне ящика для мелких предметов закреплен пинцет для извлечения предохранителей и два запасных предохранителя номиналом 20 А и 30 А.

Пошаговая инструкция по замене

Шланги, которые видны на фото выше, следует аккуратно вынуть. Также нужно будет отсоединить штекер проводки.

Внимание. Сложнее будет снять топливный шланг, закрепленный с помощью защёлки

Надо будет приложить усилие, чтобы она поддалась.

Дальнейшие действия:

выворачиваются гайки крепления, насаженные по всей окружности элемента очистки горючего;

Гайки по всей окружности крышки

модуль поднимается (снимается) вверх.

Доставать фильтр с погружным насосом надо очень аккуратно, чтобы ненароком не погнуть поплавок с его креплением (на фото ниже черный поплавок).

Поплавок ТФ с его креплением

Для того чтобы отсоединить ТФ от модуля, надо:

• нажать на клипсы в местах, показанных на фото ниже, и штекеры легко выйдут;
• с помощью пассатижей выдавить защитное кольцо, чтобы получилось отделить фильтр от модуля;
• поднять верх модуля;
• освободить ТФ от проводов;
• заменить старый фильтр на новый.

Меняется также сетка грубой очистки или чайный пакетик.

Новый фильтр Лансер 10

Где находится предохранитель

При выходе прикуривателя из-строя в первую очередь проверяют эту деталь. Установочный блок в Мицубиси находится в левой части рулевой колонки. Здесь же расположено место для хранения мелких предметов.

Как проверить

Чтобы вынуть и осмотреть деталь, открывают крышку бардачка. На задней стенке ящика находится пинцет, облегчающую процесс удаления предохранителей, а также 2 запасных детали на 20 и 30 А. Осматривают элемент номер 22, отвечающий за работу автоприкуривателя. При наличии признаков перегорания выполняют замену.

Замена

Если не работает прикуриватель Lancer 10, устанавливают новый предохранитель. Нельзя заменять деталь проволокой, монетой, металлической пластиной. Запрещено устанавливать элементы номиналом более 15 А — это становится причиной короткого замыкания и пожара.

Почему не работает прикуриватель Лансер 9

Прибор находится на передней панели авто. Принцип работы прикуривателя Мицубиси прост. Внутри металлического патрона находится нихромовая нить, которая разогревается при замыкании контактов. При нажатии на кнопку прикуривателя автоматом происходит замыкание контактов, и спираль начинает разогреваться. По достижению максимальной температуры термореле дает команду на отщелкивание патрона.

Со временем устройство может поломаться, срабатывает предохранитель. Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности.

1. Перегоревший предохранитель. Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.
2. Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы. Ремонтировать такой прибор просто – достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта.
3. Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи. Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю.
4. Перегоревшая лампочка подсветки. Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора.

Предохранитель прикуривателя Митсубиси Лансер 9

При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

1. Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок.
2. На задней крышке ящика расположен пинцет для того, чтобы удобнее вытаскивать предохранители, а также два запасных элемента номиналом 20/30 ампер.
3. Нас интересует элемент за номером 22 (см. фото). Именно он отвечает за прикуриватель автомобиля.
4. Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер. Это может привести к короткому замыканию или пожару.

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Блок предохранителей Lancer 9

Модельный ряд Lancer — это семейство легковых автомобилей, которые выпускаются японской автомобилестроительной компанией Mitsubishi Motors Corporation на протяжении более 40 лет (1973). Впервые официально показанный в России (Московский автосалон 2003) Mitsubishi Lancer представлял уже девятое поколение этого автомобиля, а в 2008 году в продаже появился Lancer десятого поколения.

Автомобили Mitsubishi Lancer характеризуются высокой эксплуатационной надежностью , которая во многом обеспечивается наличием развитой системы защиты цепей питания электромеханических и электронных устройств, установленных согласно выбранного потребителем варианта комплектации.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Замена предохранителя в прикуривателе

Mitsubishi Lancer IX / Салон, Электрика

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

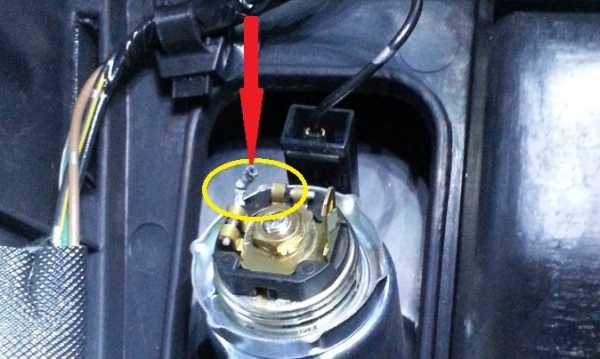

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый «предохранитель» не сработает в нужный момент, а это чревато возгоранием проводки

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

• кусачки;
• кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
• плоская отвертка;
• головка на 7 мм.

Приступим к замене предохранителя в прикуривателе

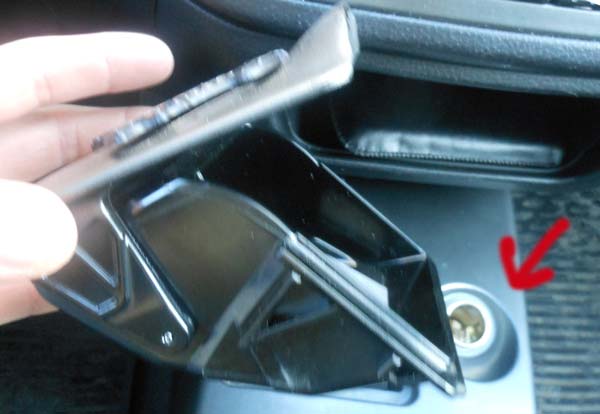

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

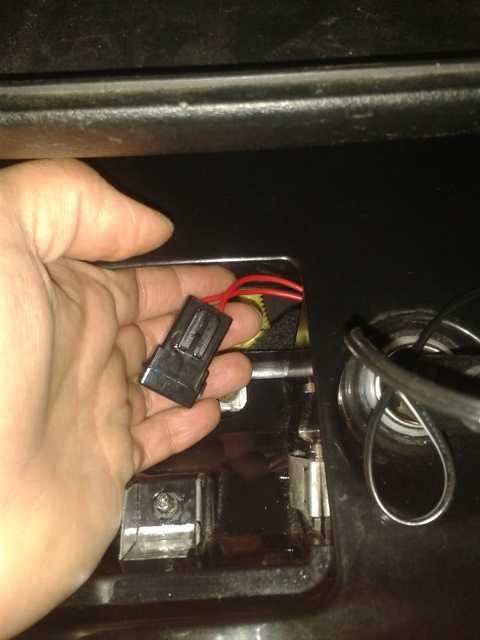

2. Отсоединяем провода от прикуривателя
Провод 1 отсоединяется просто и свободно.
Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.
Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.
Также есть 4 провод — это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

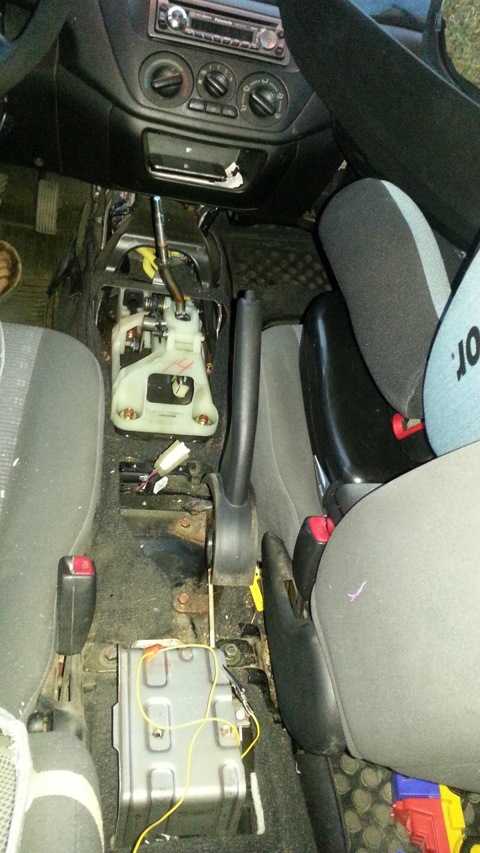

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!

Проводка и клеммы

Если предохранитель целый, то причина неисправности в другом месте. Для ремонта прикуривателя Лансер 9 потребуется прозвонить целостность проводки. Для этого необходимо обзавестись мультитестером и запомнить распиновку устройства. Всего к прибору приходит три провода – два положительных и один отрицательный.

1. Красный, плюсовой – подключен к аккумуляторной батарее. Сила тока цепи составляет не более 15 ампер, а при превышении данного параметра предохранитель перегорает.
2. Желтый. Плюсовой провод, отвечающий за лампочку подсветки.
3. Черный, минусовой. Приходит на корпус прибора, а второй конец – масса, запитанная через кузов авто.

Как самостоятельно поменять подшипники генератора?

Процесс замены подшипника Для того, чтобы заменить подшипники, вам вначале нужно будет полностью снять генератор с автомобиля. Работу начинаем с отключения клемм АКБ.

Далее следует простая процедура разборки данного устройства для доступа к самим деталям:

• открутите болты крепления крышки (их 4);
• разъедините половинки, постукивая по фиксирующим «ушкам»;
• слегка зажмите ротор в тисках за специальные треугольные места на нем (но не за шкив, он повредится в итоге);
• открутите гайку и снимите шкив с проставкой;
• выньте ротор из крышки;

Разборка окончена, теперь вы можете приступить к замене самих подшипников. Чтобы поменять переднюю деталь, нужно лишь открутить 4 болта на крышке. А вот с задней придется повозиться. Его нужно спрессовать с вала ротора. Сборка устройства осуществляется в обратном порядке действий.

Цена вопроса

Подбирать новые запчасти лучше от производителя. Они надежнее и прекрасно подходят для установки в автомобиль. Что касается стоимости, то ремень можно найти примерно за 1000 рублей. Подшипник, как передний, так и задний, в интернете можно найти за 300 рублей.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Бензонасос

Бензонасос

#1 Непрочитанное сообщение MobileMan » Ср окт 03, 2012 1:49 pm

#2 Непрочитанное сообщение leonec » Вт окт 30, 2012 11:14 am

#3 Непрочитанное сообщение LancerZ » Вт окт 30, 2012 12:55 pm

#4 Непрочитанное сообщение MobileMan » Вт окт 30, 2012 1:05 pm

сколько ни искал инфу о производительности Лансеровских насосов , так и не нашел. а маркировка на родном насосе тоже нигде не пробивается

предположу что насос от 1,5 отличается от 1,8 -2,0 .

#5 Непрочитанное сообщение LancerZ » Вт окт 30, 2012 1:16 pm

#6 Непрочитанное сообщение leonec » Вт окт 30, 2012 1:27 pm

#7 Непрочитанное сообщение MobileMan » Вт окт 30, 2012 1:31 pm

#8 Непрочитанное сообщение LancerZ » Вт окт 30, 2012 1:36 pm

#9 Непрочитанное сообщение MobileMan » Вт окт 30, 2012 1:48 pm

#10 Непрочитанное сообщение LancerZ » Вт окт 30, 2012 1:58 pm

Ну у тебя вопрос какой был в предыдущем сообщении?

Полторашка- ей хватает вазовского.

#12 Непрочитанное сообщение temba » Вт окт 30, 2012 2:45 pm

1.5 – 1760A271 2.0 – 1760A271

найди 10 отличий )) по каталогу пробиваются одинаковые насосы в сборе!

temba писал(а): 1.5 – 1760A271 2.0 – 1760A271

найди 10 отличий )) по каталогу пробиваются одинаковые насосы в сборе!

#14 Непрочитанное сообщение LancerZ » Вт окт 30, 2012 5:56 pm

#15 Непрочитанное сообщение LancerZ » Пт ноя 09, 2012 8:56 am

Для тех, кто неприемлет OEM Denso бу, вот вероятная замена:

Airtex Electric Fuel Pump – E8548

По характеристикам по непроверенной информации (производитель молчит) очень не плох:

“GPH (Free Flow) Rating: 45-55 gph Hardware Included: Yes Marine Approved: No Pressure Rating: 70-90 PSI”

Но я за Denso, ибо это надёжность и качество .

Где находится блок предохранителей Лансер 9

МБ automotive fuses на автомобиле Лансер 9 расположен в нескольких местах — в моторном отсеке, внутри салона.

В моторном отсеке

Номер предохранителя	Сила тока, А	Назначение
1	15	Передние ПТФ
2	10	Цепь звукового сигнала и реле его включения
3, 8, 10, 12, 16	реле, предохранители	Резервные, не используемые места
4	20	Цепи ДМРВ, ДПКВ, ДХХ, ДКК, клапана рециркуляции, ЭБУ, электровентилятора, катушки зажигания, иммобилайзера
5	10	Компрессор кондиционера
6	реле	Звуковой сигнал
7	15	АБС, ЭБУ двигателя, дополнительный стоп-сигнал и задние фары
9	15	Дополнительные электрические приборы
11	7.5	Генератор
13	10	Система ETACS и указатели поворота
14	20	Соленоиды АКПП
15	15	Бензонасос
17	40	Замок зажигания
18	30	Стеклоподъёмники
19	10	Подрулевой переключатель, ETACS, передний ЭБУ
20	10	Часы, ETACS, магнитола
21	7.5	БУ кондиционера, подсветка пепельницы и прикуривателя, комбинации приборов, выключатель ПТФ, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы
22	7.5	Комбинации приборов, габаритные огни и лампочка подсветки номерного знака
23	10	Правая фара
24	10	Левая фара и электрокорректор светового пучка фонарей
25	реле	БУ освещением
26	реле	Моторчик вентилятора
27	60	ЭБУ АБС
28	50	Контоллёр вентилятора
29	10	Левая фара и дальний свет
30	10	Правая фара
31	60	Аккумулятор
32	15	ПТФ, сигнальная лампа и реле их включения

Номер	Предназначение
1	Разъем для подключения индикатора ча­стоты вращения коленчатого вала двигателя
2,3,4	Резервные места
5	Зажигание
6	АКПП
7	Система управления ДВС
8	Компрессор кондиционера

Блок предохранителей Лансер 9 в салоне

Номер предохранителя/реле	Сила тока, А	Защищаемые
1	реле	Передние ПТФ
2	реле	Резерв
3	реле	Бензонасос
4	реле	Подогрев передних сидений
5	реле	Бензонасос
6	реле	Стеклоподъёмники
7	реле	Колодки жгутов проводки
8	реле	Электровентилятор силового агрегата
9	реле	Обогреватель заднего стекла
10	30	Электронный блок управления кондиционером
11	30	Обогреватель заднего стекла
12	7.5	Пульт управления наружными зеркалами
13	7.5	Электронный блок управления АБС
14	7.5	Резервный предохранитель
15	7.5	Реле компрессора кондиционера, реле электронного блока управления авто­матической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха
16	7.5	Вспомогательное реле и пульт управления наружными зеркалами
17	7.5	Резервный предохранитель
18	7.5	Резервный предохранитель
19	7.5	Резервный предохранитель
20	10	Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря
21	7.5	Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), элек­тронный блок управления дополнительной системой безопасности (SRS)
22	15	Предохранитель прикуривателя Митсубиси Лансер 9
23	15	Диагностический разъем
24	7.5	Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа не­исправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигналь­ная лампа недостаточного уровня топлива, сигнальная лампа аварийного дав­ления масла, сигнальная лампа неисправности дополнительной системы безо­пасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы
25	7.5	Электронный блок управления двигателем и автоматической коробкой пере­дач (для автомобилей с АКПП), электронный блок системы управления двига­телем, реле топливного насоса №1, реле топливного насоса №2
25	15	Электронный блок управления системы ETACS и электродвигатель стеклоочис­тителя заднего стекла (для автомобилей с кузовом универсал)
27	10	Конденсатор (для двигателей 4G6), катушки зажигания
28	20	Электронный блок управления освещением, электродвигатель очистителя вет­рового стекла
29	20	Резервный предохранитель

Ремонт предохранителя прикуривателя в автомобиле Mitsubishi Lancer 9

Всем доброго времени суток! Случилось у меня небольшая неприятность, перестал работать прикуриватель. Двух годовалый сынишка сунул монетку номиналом в 1 рубль, которая в аккурат подходит по диаметру. Ну ясное дело первым делом глядим предохранитель, но к моему сожалению он был цел. И честно говоря волосы на голове зашевелились при одной только мысли, что где-то в косе мог выгореть провод и Бог его знает что еще. Долго утюжил форумы по лансеру, но к сожалению ни чего конкретного не нашел. Ребята говорили, что есть какая-то плавкая часть до предохранителя и надо искать.

и я начал поиски Все несколько раз перещупал, перевтыкал, подергал, пока не взял в руки тестер и пошел по проводу так сказать от корней. На предохранителе все есть, в колодке все есть, провод весь просмотрел, визуально цел и даже нет признаков что он где-то выгорел. А в прикуривателе напруги нет. Стал прокалывать щупом провод, чтобы до копаться до истины. И таки нашел!

Вот она плавкая часть про которую мне говорили, но ни кто не мог показать.

Визуально признаков разрыва не было, пока не поддел отверткой. Старый плавкий элемент успешно удален… Что же дальше? Многие советовали просто соединить проводом и не заморачиваться! Вроде как есть у тебя предохранитель, что еще тебе надо! Но я решил перестраховаться, купил от тазика выносной предохранитель (такие в сигнализациях используются) — самый простой и дешевый вариант.

Вот так он выглядит в бороде.

Легким движением руки все легко меняется. Поставил в него 10 А. Меняется просто — вынул пепельницу и вот он красавик. Надеюсь опыт этот кому-нибудь пригодится. Всем удачи!

Таблица потребителей

Цепь питания потребителей	Классификация	Ток, А	Цвет	Цепь нагрузки
1	Перемычка №37	Плавкая вставка	30	Розовый	Отопитель
2	Перемычка №34	Предохранитель	15	Голубой	Стоп-сигналы
3	Перемычка №37		10	Красный	Задний противотуманный фонарь
4	ETACS-ECU”		30	Зеленый	Очиститель ветрового стекла
5	Перемычка №34		10	Красный	Цепи дополнительного оборудования
6	Перемычка №37		20	Желтый	Электропривод замков дверей
7	Перемычка №30		15	Голубой	Аудиосистема
8			7,5	Коричневый	Реле блока управления
9			15	Голубой	Лампы освещения салона (плафоны)
10	Перемычка №34		15	Голубой	Аварийная световая сигнализация
11	ETACS-ECU		15	Голубой	Очиститель заднего стекла
12	ETACS-ECU		7,5	Коричневый	Контрольно-измерительные приборы
13	ETACS-ECU		15	Голубой	предохранитель прикуривателя митсубиси лансер 10 розетка электропитания
14	ETACS-ECU		10	Красный	Замок зажигания
15			20	Желтый	Люк
16	ETACS-ECU		10	Красный	Наружные зеркала заднего вида
17	Перемычка №34		10	Красный	Система полного привода
18	ETACS-ECU		7,5	Коричневый	Фонари света заднего кода
19	Перемычка №37		15	Голубой	Розетка электропитания
20	Перемычка №34	Плавкая вставка	30	Розовый	Электростеклоподъемники
21	Перемычка №37		30	Розовый	Обогрев заднего стекла
22	ETACS-ECU	Предохранитель	7,5	Коричневый	Обогрев наружных зеркал заднего вида
23	Перемычка №34		15	Голубой	Источник питания переменного тока
24			25(20)	Белый (желтый)	Электропривод сидений
25			30	Зеленый	None В моторном отсеке расположено два монтажных блока предохранителей, реле и плавких вставок.

Предохранители на Митсубиси Лансер 10: где находятся, схема | uazlyuks.ru

Предохранители и плавкие вставки в Mitsubishi 1 (с 2008 года выпуска) находятся в трех зонах:

• под приборкой,
• в подкпотном пространстве,
• на АКБ + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Они могут быть выполнены на разных языках.

Замена неисправных предохранителей производится с помощью специального пинцета.

Салонные предохранители

Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.

Рис.1 Рис.2

Доступ к предохранителям нормальный.

Расшифровка к рисунку 2

Двигатель печки	1	30A
Стопы	2	15A
Противотуманки сзади	3	10A
Дворники	4	30A
Доп.приборы	5	10A
ЦЗ	6	20A
Магнитола	7	15A
Главное реле ECU	8	7,5A
Освещение внутреннее	9	15A
Аварийка	10	15A
Дворники сзади	11	15A
Приборная панель	12	7,5A
Прикуриватель, дополнительный разъем	13	15A
Ключ старта	14	10A
Электролюк	15	20A
Зеркала	16	10A
Блокировка дифференциала	17	10A
Задний ход свет	18	7,5A
Доп.разъем	19	15A
Управление стеклами	20	30A
Обогрев заднего стекла	21	30A
Подогрев зеркал	22	7,5A
Дополнительное питание (усилитель антенны)	23	15A
Привод сидений	24	25A
Подогрев сидений	25	30A

Предохранители под капотом

Расположение блока показана на рисунке  3 (позиция 11).

Внешний вид и демонтаж крышки приведен на рисунке 4.

Фотография расположения элементов приведена на рисунке 5

Фото блока на АКБ

Противотуманки	I	15A
ECU	2	7,5A
АКПП	3	20A
Сигнал	4	10A
Генератор	5	7,5A
Насос омывателя	6	20A
Климат-контроль	7	10A
Цепь питания заслонки	8	15A
Противоугонка	9	20A
Обогрев двориников	10	15A
Замок задней двери	12	30A
Дневной освещение	13	10A
Дальний левый	14	10A
Дальний правый	15	10A
Дальний/ближний левый (ксенон)	16	20A
Дальний/ближний правый (ксенон)	17	20A
Ближний с галогенкой левый	18	10A
Ближний с галогенкой правый	19	10A
ECU	20	10A
Высоковольтная катушка	21	10A
ECU	22	20A
Бензонасос	23	15A
Стартер	24	30A
Не используется	25	—
АБС	26	40A
АБС	27	30A
Электровентилятор кондиционера	28	30A
Электровентилятор радиатора	29	40A
Доп. устройства (антенна и др.)	30	30A
Усилок звука	31	30A
ECU (дизель)	32	—
Главный предохранитель	33	120A
Предохранители   салона	34	80A
Дополнительный	35	80A
Предохранители подкапотного блока, свет	36	120A
Предохранители салона, реле вентиляторов	37	80A

Цветовая гамма предохранителей в зависимости от номинала приведена на рис.7

Для различных модификаций автомобилей приведенное описание может немного отличаться назначение предохранителей.

Допускается увеличение номинала предохранителей не более 20% от указанного в таблицах.

Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей

1. Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
2. В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
3. Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер).

   Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала).

   Нельзя одновременно доставать несколько предохранителей для проверки.

Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.
