Маленький и юркий легковой автомобиль Дэу Матиз (Daewoo Matiz), как и его старшие собратья, оборудован звуковым сигналом, только вот при выходе его из строя, чтобы добраться до него, необходимо будет снимать переднее колесо с левой стороны автомобиля, а затем ещё и подкрылок. Но даже после этого демонтажа, откручивать болт крепления звукового сигнала к кузову, всё равно будет неудобно.

В зависимости от комплектации автомобиля Дэу Матиз, электрическая схема включения звукового сигнала может быть выполнена в двух вариантах: с реле включения звукового сигнала и без реле, то есть напрямую. Если сигнал перестал работать, то начинать поиск неисправности водителю придётся с открытия капота и крышки монтажного блока, расположенного в левом углу моторного отсека. Затем, необходимо найти и проверить целостность предохранителя Ef17, сила тока которого, будет зависеть от варианта электрической схемы подключения звукового сигнала. При наличии в схеме реле, будет стоять десяти амперный предохранитель Ef17, а при подсоединении звукового сигнала напрямую, предохранитель Ef17 будет тридцати амперным.

Далее проверяем, есть ли на Вашем Дэу Матизе реле. Оно должно стоять в правом крайнем ряду монтажного блока моторного отсека (если стоять к нему лицом, со стороны бампера автомобиля) вторым, при отсчёте сверху, между реле бензонасоса и реле головного света. Если, данное место будет пустое, то на Вашем автомобиле звуковой сигнал включается напрямую.

Следующим шагом в поиске неисправности станет снятие звукового сигнала с места установки и проверка его работоспособности путём подачи напряжения на клемму 1 звукового сигнала, плюса с аккумуляторной батареи, а на клемму 2 звукового сигнала, минуса с АКБ. Если сигнал, не подаёт ни каких звуков, то он неисправен и его придётся заменить, а если сигнал начнёт работать, тогда придётся продолжить поиск неисправности, путём проверки при помощи тестера или контрольной лампы, наличия напряжения, на клеммах отсоединённого от звукового сигнала штекера.

При отсутствии напряжения на клеммах этого штекера нет, то при наличии реле звукового сигнала, снимаем его с монтажного блока, а вместо него между клеммами 30 и 87 устанавливаем перемычку. Если сигнал начнёт работать, то реле звукового сигнала подлежит замене, а если так и не заработает, тогда необходимо будет проверить состояние контактов на кнопке включения звукового сигнала. Для чего придётся снять рулевое колесо.

Размещение блоков

У Дэу Матиз такие блоки находятся в подкапотном пространстве и салоне. Такая деталь содержит несколько предохранителей, каждый из которых ставится на определенное место. В частности, в блоках Дэу Матиз предусматриваются места для установки защитных элементов:

• антиблокировочной тормозной системы;
• вентилятора отопителя;
• дальнего света;
• вентилятора радиатора и других.

Дополнительно предусматриваются места под реле, подключенные к соответствующим комплектующим автомобиля. Более подробную информацию о том, где находятся данные блоки и маркировку предохранителей, следует уточнять в инструкции к Дэо Матизу.

Где находятся предохранители в Дэу Матиаз

Предохранители в Дэу Матиаз разделены на два блока. Один расположен в салоне авто, а второй блок предохранителей Дэу Матиаз находится в моторном отсеке. На крышке каждого из них указана величина его номинального тока. Оба блока расположены в удобных местах, что позволяет легко заменить тот или иной их элемент.

Описание плавких предохранителей в салоне Дэу Матиаз

В салоне данной модели монтажный блок установлен с левой стороны, под панелью приборов. Здесь размещены 14 устройств, которые отвечают за определенные системы в автомобиле.

Среди систем, которые защищают предохранители в этом блоке, стоит выделить аудиосистему, двигатель вентилятора отопителя, лампы сигнала поворота, стеклоочистители, предохранитель прикуривателя Дэу Матиаз, электропривод замков дверей и другие (смотрите таблицу).

Чтобы заменить один из элементов, необходимо снять пластиковую крышку и с помощью пинцета извлечь перегоревший автоматический выключатель. При выполнении этой работы желательно отключить аккумуляторную батарею.

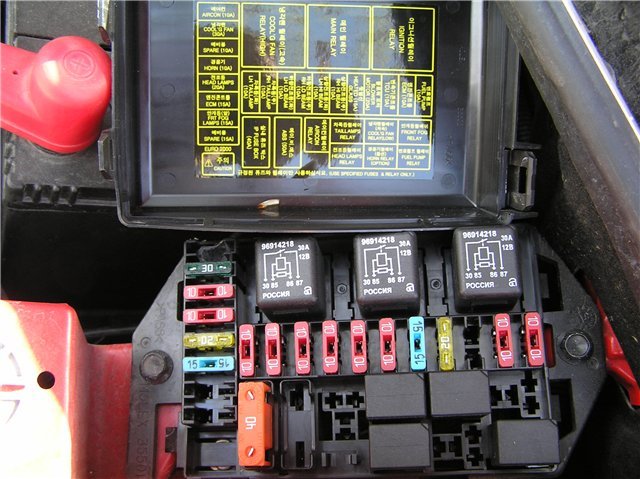

Блок предохранителей в моторном отсеке: функции

Монтажный блок, который размещен под капотом, находится около аккумулятора. В нем  насчитывается 20 плавких элементов, 3 из которых являются запасными. Расположение предохранителей указывается на внутренней стороне крышки устройства.

Чтобы добраться до блока, необходимо открыть капот, сдвинуть фиксаторы и снять крышку.

Придерживаясь вышеперечисленных подсказок, можно быстро и правильно устранить неполадку в электрической цепи.

Маркировка предохранителей

Вся электроцепь на ДЭУ Матиз имеет продуманную компоновку – в сети автомобиля легко разобраться даже без наличия специализированных навыков. Все предохранители в блоках транспортного средства устанавливаются в строгом соответствии с маркировкой – по стандарту заводскую схему предохранителей на ДЭУ Матиз можно прочитать следующим образом:

Маркировка	Ток, А	Функциональное предназначение предохранителей
Ef1	50	Элемент отвечает только за защиту модуля антиблокировки колес при торможении, в случае его наличия в комплектации автомобиля
Ef2	40	Предохранитель защищает за всех потребителей электроэнергии, которые запитаны от непосредственно постоянного зажигания
Ef3	10	Элемент отвечает за работу топливного насоса двигателя
Ef4	10	Предназначен для подачи напряжения при пуске генератора, а также используется для защиты питания электронного блока управления двигателя
Ef5	10	Резервный разъем, который используется для защиты дополнительных потребителей в случае их установки на транспортное средство
Ef6	20	Предохранитель отвечает за бесперебойную работу электровентилятора системы отопителя
Ef7	15	Элемент предназначен для обогрева заднего и переднего лобовых стекол в случае наличия данной опции в комплектации автомобиля
Ef8	10	Деталь предназначена только для бесперебойной работы лампы дальнего правого головного освещения
Ef9	10	Деталь предназначена только для бесперебойной работы лампы дальнего левого головного освещения
Ef10	10	Деталь предназначена только для бесперебойной работы лампы правого ближнего головного освещения
Ef11	10	Деталь предназначена только для бесперебойной работы лампы левого ближнего головного освещения
Ef12	10	Предохранитель защищает от перенапряжения задние габариты и поворотники
Ef13	10	Предохранитель защищает от перенапряжения передние габариты и поворотники, а также подает напряжение на освещение номерного знака
Ef14	10	При наличии системы кондиционирования воздуха в комплектации авто, предохранитель защищает от перенапряжения муфту компрессора предохранителя
Ef15	30	Элемент отвечает за электровентилятор системы охлаждения
Ef16	10	Резервный разъем, который используется для защиты дополнительных потребителей в случае их установки на транспортное средство
Ef17	10	Деталь предназначена для бесперебойной работы звукового сигнала, иногда через данный элемент подключают аварийное освещение
Ef18	20	Обеспечивает питание цепи блока управления и переключателями головного освещения
Ef19	15	Элемент отвечает за работу обмоток реле компрессора кондиционера, топливного насоса, форсунок и различных индикаторов
Ef20	15	Элемент отвечает только за работоспособность противотуманных фар и фонарей
Ef21	15	Резервный разъем, который используется для защиты дополнительных потребителей в случае их установки на транспортное средство

Неправильно установленные элементы являются следствием кустарного ремонта машины предыдущим владельцем в случае приобретения техники на вторичном рынке или безграмотного обслуживания – в случае прохождения сервиса на СТО.

Самостоятельная замена предохранителей Дэу Матиз

Как уже было отмечено, схема расположения предохранителей и реле указана в инструкции к автомобилю. Соответственно, в случае выхода из строя этих защитных элементов ремонт необходимо проводить, согласно указаниям из данного документа.

Процесс замены проблемных деталей не вызывает особых сложностей. Главное в этом — определить, где находится поломка и установить истинные причины последней. В частности, если при нажатии на клаксон не возникает звуковой сигнал, нужно проверить состояние предохранителя и реле F17. Первый снимается пинцетом (размер детали не позволяет провести процедуру иначе), второе — руками. Затем также устанавливаются новые элементы. Если после процедуры звуковой сигнал не возникает, то нужно проверить состояние проводки (находится за передним левым крылом), рулевые контакты либо замок зажигания.

Расположение и назначение предохранителей и реле daewoo matiz 2005 г.в

Автомобиль Daewoo Matiz хорошо защищен от перегрузок в бортовой сети плавкими вставками. Но следует знать, что во многих электрических схемах последовательно выполняют свои функции реле. Так как проверка этих элементов выполняется в первую очередь, то они размещены в соответствующем блоке (салонном или подкапотном). Их группировка произведена с учетом определенного целевого назначения, работы в комплексе с одними и теми же конечными потребителями.

Обозначенные выше принципы упрощают поиск неисправностей при некорректной работе фар, замка, другого узла или агрегата. Но в каждом случае используется соответствующая схема, которая подразумевает выполнение оптимального алгоритма действий. Проверяются не только вставки и реле в блоке, но также контакты, проводка, механические и электронные компоненты транспортного средства.

Итоги

На каждый предохранитель нанесена величина тока, на которую он рассчитан. Опираясь на неё можно найти аналог и поставить его вместо сгоревшего оригинала. Если устройство перегорает более двух раз, то замена бесполезна – требуется искать причину в проводке либо каком-то из устройств. Для этого по схеме необходимо посмотреть за что отвечает узел защиты. После этого производится диагностика и ремонт.

Для кого-то представленная информация окажется полезной, чтобы выявить и исправить поломку в дороге. Для детального рассмотрения ниже представлено видео:

Расположение реле в салонном блоке

A — передний стеклоочиститель. См. информацию про F8.

B — поворотники и аварийная сигнализация. См. информацию про F4.

Размещение блоков предохранителей и доступ к ним

Современные авто построены по определённым принципам стандартизации и унификации, от которых не отступает компания Дэу. Матиз содержит 2 блока, в которые помещены реле и предохранители:

1. Возле водителя, в салоне.
2. Под капотом, слева.

В данных 2-х блоках стоят устройства, предохранители, цель которых коммутировать определённые части электроцепи.

Салонный блок предохранителей Дэу Матиз представляет собой черную коробку, в которой в 2 ряда расположены плавкие. Каждый из них имеет своё обозначение, которое прописывается в схеме. Она имеется в инструкции к автомобилю. Статья также содержит информацию о предназначении каждого элемента блока.

Блок предохранителей в салоне Матиза размещён слева, под приборной панелью. Идеальное расположение человека для работы с ним:

1. Сесть на место пассажира спереди.
2. Лечь на водительское кресло.
3. Голову расположить в бок – к педалям.
4. Взгляд устремить на сам блок.

Есть 2-й способ размещения:

1. Открыть водительскую дверь Дэу Матиз.
2. Постелить ветошь на порог и пол или грунт у двери.
3. Присев, расположиться на ветошь, взгляд направить на блок.

Для женщин, которые являются основными пользователями Дэу Матиза, предпочтительнее 1-й вариант. В любом случае необходимо добраться до блока любым удобным способом.

В моторном отсеке, под капотом Матиза, расположен второй блок предохранителей. Он находится слева от аккумулятора. Он расположен на относительно открытом пространстве и доступ к нему не затруднён.

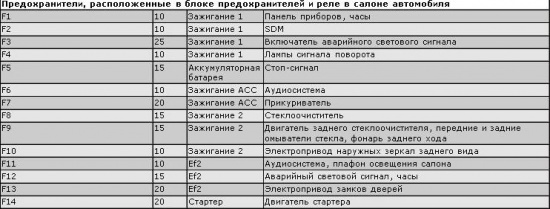

Схема предохранителей и реле ДЭУ Матиз в салоне

Реле

Номер реле	Назначение реле
К1	Реле указателей поворота и аварийной сигнализации
К2	Очиститель ветрового стекла
КЗ	Включение заднего противотуманного фонаря

Предохранители

Номер предохранителя	Цвет предохранителя	Защищаемая цель	Сила тока, А
1	Красный	Прикуриватель	10
2	Красный	Магнитола	10
3	Бежевый Красный	Стоп-сигналы	15
4	Красный	Указатели поворота	10
5	Синий	Электростеклоподьемники	25
6	Красный	Подушки безопасности	10
7	Желтый	Комбинация приборов, часы, охранная сигнализация	10
8	Красный	Резерв	10
9	Синий	Резерв	15
10	Желтый	Резерв	20
11	Синий	Очиститель ветрового стекла	15
12	Синий	Очиститель стекла двери задка, омыватели ветрового стекла и стекла двери задка, лампа света заднего хода	15
13	Красный	Электропривод наружных зеркал заднего вида	10
14	Красный	Магнитола, плафоны освещения салона и багажника, контрольная лампа открытых дверей, иммобилизатор	10
15	Синий	Аварийная сигнализация	15
16	Желтый	Электроприводы замков дверей	20
17	Желтый	Тяговое реле стартера	20

Предохранитель прикуривателя ДЭУ Матиз обозначен под номером 1.

В салоне

Чтобы добраться до блока предохранителей в салоне, потребуется разместиться на пассажирском кресле. Далее необходимо наклониться в сторону водительского посадочного места, тем самым обеспечив обзор зоны, которая находится под приборной панелью. Затем нужно повернуть голову в сторону педалей. Тогда откроется требуемый элемент, к которому подключена штатная магнитола и другое оборудование.

Также можно добраться до данного блока предохранителей с улицы, если открыть водительскую дверь и, присев на корточки, взглянуть под панель приборов.

Описание салонного блока

Салонные предохранители помимо прикуривателя на Матизе защищают:

1. Панель приборов (маркируется как F1 или 10А). Данный элемент подключен к иммобилайзеру, часам, сигнализации, датчикам и контрольным лампам.
2. Подушку безопасности (F2 или 10А).
3. Электростеклоподъемники (F3 или 25А).
4. Указатели сигналов поворота (F4 или 10А). Также этот элемент подключен к соответствующей лампе на приборной панели.
5. Стоп-сигналы (F5 или 15А).
6. Штатную магнитолу (F6 или 10А).
7. Передние стеклоочистители (F8 или 15А).
8. Задний стеклоочиститель (F9 или 15А). К этому предохранителю подключены еще лампа заднего хода и омыватели.

Оставшиеся гнезда предназначены соответственно под элементы защиты электропривода боковых зеркал, аудиосистемы и салонного света, питания сигнализации, центрального замка, тягового реле стартера.

Реле блока в салоне

Также в блоке на Дэу Матизе находятся отдельные гнезда для подключения дополнительных предохранителей и реле. Последние обеспечивают работу:

• переднего стеклоочистителя;
• сигналов поворота;
• аварийной сигнализации;
• заднего противотуманного фонаря.

Проблемы с реле определяются «на слух». Если после включения указанных компонентов в блоке под приборной панелью на Дэу Матиз не возникают щелчки, то неисправность кроется именно в данных деталях.

Процесс снятия и замены

Сгоревший предохранитель обогрева заднего стекла Перегорание электропредохранителя означает разрыв проводника, соединяющего контакты. Как правило, на электропредохранителе всегда указывается величина тока для защиты, которой он предназначен. Для того чтобы заменить, нужно сначала установить, где конкретно находится предохранитель, а потом произвести замену. Никогда для замены не пользуйтесь какими-либо подручными средствами. Можно ставить лишь аналогичный предохранитель.

На всех электропредохранителях указывается величина его тока, на которую он рассчитан. Не стоит менять электропредохранитель более двух раз, если точно не установлено, вследствие чего именно он перегорел. В случае если новый опять перегорел, то необходимо произвести полную проверку электроцепи, которая защищается этим предохранителем.

Ни в коем случае нельзя заменять электропредохранитель перемычкой из проволоки, так называемым жучком, потому что можно серьезно повредить электроцепь в вашей машине.

Что такое предохранители и для чего нужны?

Электропредохранитель исполняет особую защитную функцию в электроцепи. На важнейшие системы машины, такие как мотор либо элементы КПП, предохранители не ставят. Без схем и таблиц сориентироваться в монтажном блоке очень тяжело. Иногда единственный электропредохранитель несет ответственность одновременно за несколько систем

Первостепенной важности предохранители находятся непосредственно в блоке, который расположен под капотом Дэу Матиз

Само слово «предохранитель» уже говорит о том, что данное небольшое устройство необходимо для предохранения электроцепей от вероятных замыканий и возможных перегрузок, которые могут возникнуть в процессе эксплуатации авто

В электрическую цепь предохранитель включается последовательно, вследствие этого, если он перегорит, то водитель должен обратить на это особое внимание. В случае если один и тот же электропредохранитель перегорел два раза подряд, то обязательно необходимо выявить причину подобного поведения устройства, изучите расположение предохранителей на Дэу Матиз и устраните нарушение в работе

В салоне

Чтобы добраться до блока предохранителей в салоне, потребуется разместиться на пассажирском кресле. Далее необходимо наклониться в сторону водительского посадочного места, тем самым обеспечив обзор зоны, которая находится под приборной панелью. Затем нужно повернуть голову в сторону педалей. Тогда откроется требуемый элемент, к которому подключена штатная магнитола и другое оборудование.

Также можно добраться до данного блока предохранителей с улицы, если открыть водительскую дверь и, присев на корточки, взглянуть под панель приборов.

Описание салонного блока

Салонные предохранители помимо прикуривателя на Матизе защищают:

1. Панель приборов (маркируется как F1 или 10А). Данный элемент подключен к иммобилайзеру, часам, сигнализации, датчикам и контрольным лампам.
2. Подушку безопасности (F2 или 10А).
3. Электростеклоподъемники (F3 или 25А).
4. Указатели сигналов поворота (F4 или 10А). Также этот элемент подключен к соответствующей лампе на приборной панели.
5. Стоп-сигналы (F5 или 15А).
6. Штатную магнитолу (F6 или 10А).
7. Передние стеклоочистители (F8 или 15А).
8. Задний стеклоочиститель (F9 или 15А). К этому предохранителю подключены еще лампа заднего хода и омыватели.

Оставшиеся гнезда предназначены соответственно под элементы защиты электропривода боковых зеркал, аудиосистемы и салонного света, питания сигнализации, центрального замка, тягового реле стартера.

Реле блока в салоне

Также в блоке на Дэу Матизе находятся отдельные гнезда для подключения дополнительных предохранителей и реле. Последние обеспечивают работу:

• переднего стеклоочистителя;
• сигналов поворота;
• аварийной сигнализации;
• заднего противотуманного фонаря.

Проблемы с реле определяются «на слух». Если после включения указанных компонентов в блоке под приборной панелью на Дэу Матиз не возникают щелчки, то неисправность кроется именно в данных деталях.

Расположение блока

Сейчас вы узнали о нюансах и правилах замены предохранителей, поэтому теперь настало время приступить к разбору таблиц расшифровок предохранителей. В монтажном блоке насчитывается 20 предохранителей, трое из которых не используется в Matiz — они являются запасными. Такие предохранители располагаются на следующих позициях: Ef5, Ef16, Ef21. Самым мощным является предохранитель, отвечающий за активацию зажигания — номинальное значение силы тока составляет 40А. В основном здесь установлены слабые предохранители на 10А.

Обозначение предохранителя	Ток, А	Источник	Защищаемые цепи
Предохранители в блоке предохранителей и реле в моторном отсеке
Ef2	40	Аккумуляторная батарея	Включатель зажигания, блок предохранителей панели управления (F11-F13)
Ef3	10	Аккумуляторная батарея	Выключатель подачи топлива (инерционный выключатель)
Ef4	10	Зажигание 1	Топливо, генератор, датчик скорости, реле топливного насоса, главное реле, катушка зажигания
Ef5	—	—	Не используется
Ef6	20	Аккумуляторная батарея	Двигатель вентилятора отопителя
Ef7	15	Аккумуляторная батарея	Обогреватель заднего стекла
Ef8	10	Аккумуляторная батарея	Дальний свет фары, правая сторона
Ef9	10	Аккумуляторная батарея	Дальний свет фары, левая сторона
Ef10	10	Аккумуляторная батарея	Ближний свет фары, правая сторона
Ef11	10	Аккумуляторная батарея	Ближний свет фары, левая сторона
Ef12	10	58	Задние фонари и фонари освещения, правая сторона
Ef13	10	58	Задние фонари и фонари освещения, левая сторона
Ef14	10	Аккумуляторная батарея	Компрессор кондиционера
Ef15	30	Аккумуляторная батарея	Вентилятор радиатора
Ef16	10		Запасной
Ef17	10	Аккумуляторная батарея	Звуковой сигнал
Ef18	20	Аккумуляторная батарея	Реле фар, переключатель дальнего света
Ef19	15	Аккумуляторная батарея	Электронный блок управления, главное реле
Ef20	15	Аккумуляторная батарея	Передние противотуманные фары
Ef21	15		Запасной

Функции и системы, которые защищают предохранители, расположенные в монтажном блоке: активация зажигания, катушки генератора, двигателя вентилятора отопителя, ближнего и дальнего света, задних фонарей, компрессора кондиционера, обогревателя заднего стекла, звукового сигнала, вентилятора радиатора, передних противотуманных фар, а также отвечает за работу электронного блока управления и главного реле, переключателя дальнего света и непосредственно осуществляет подачу

Если у вас в автомобиле не работает одна из выше представленных систем или функций, то скорее всего, потребуется замена предохранителя, расположенного именно в монтажном блоке, который находится в моторном отсеке.

Главное запомните то, что у вас имеются запасные предохранители, с номинальной силой тока в 10 и 15 Ампер соответственно. Если не нашлось подходящего предохранителя, то ни в коем случае не используйте перемычки, так как в таком случае может выйти из строя электрическая цепь, а в худшем случае — и целые автомобильные системы. Конечно же, никто из вас не хочет допустить такой ситуации,поэтому настоятельно рекомендуем приобрести необходимый вам предохранитель.

Устройство защиты Matiz

Установка предохранителей на Daewoo Matiz – это обязательная процедура, без которой автомобиль не выпускают с конвейера. Отсутствие данных компонентов в конструкции машины достаточно быстро приведет к непоправимым последствиям. Блоки предохранителей должны находиться в транспортном средстве потому, что эти элементы защищают бортовые энергосистемы и оборудование от перегрузок и коротких замыканий.

Данные компоненты на Дэу Матиз способны заранее (до выхода из строя встроенных устройств) указать на наличие проблемы. Если у автомобиля постоянно перегорают предохранители, то необходимо отправить машину на СТО для проверки состояния бортового оборудования. Частое возникновение подобных проблем свидетельствует о наличии обрыва в проводке или иных, не менее опасных неисправностей.

Самостоятельная замена предохранителей Дэу Матиз

Как уже было отмечено, схема расположения предохранителей и реле указана в инструкции к автомобилю. Соответственно, в случае выхода из строя этих защитных элементов ремонт необходимо проводить, согласно указаниям из данного документа.

Процесс замены проблемных деталей не вызывает особых сложностей. Главное в этом — определить, где находится поломка и установить истинные причины последней. В частности, если при нажатии на клаксон не возникает звуковой сигнал, нужно проверить состояние предохранителя и реле F17. Первый снимается пинцетом (размер детали не позволяет провести процедуру иначе), второе — руками. Затем также устанавливаются новые элементы. Если после процедуры звуковой сигнал не возникает, то нужно проверить состояние проводки (находится за передним левым крылом), рулевые контакты либо замок зажигания.

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Об устройстве защиты

Предохранитель – это устройство, которое служит для защиты от перегрузок в электрической цепи. При эксплуатации Дэу Матиз в электросистеме могут возникнуть неполадки:

• короткое замыкание;
• перегрузка.

Появление нештатной ситуации нанесёт непоправимый вред электроприборам Дэу Матиз.

При перегорании плавкой детали (предохранителя), водителю требуется произвести его замену и проверить электросистему Дэу Матиз на наличие неисправностей. Если предохранитель перегорает 2 раза, то обязательно необходимо искать причину и устранять её. Для этого потребуются специальные знания проводки автомобиля, включая то, за какие части системы отвечает каждый предохранитель.

Предохранители

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

Примечание Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А)	Защищаемая цепь
F1/80	Различное электрооборудование
F2/30	Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30	Электрооборудование, работающее при повороте ключа в положение АСС, ON, START
F4/30	Вентилятор системы охлаждения двигателя
F5/30	Стеклоподъемники с электроприводом (если оборудовано)
F6/40	Не используется
F7/30	Обогрев заднего стекла
F8/30	Вентилятор системы вентиляции
F9/15	Передние противотуманные фары (если оборудовано)
F10/15	Топливный насос
F11/10	Звуковой сигнал
F12/10	Не используется
F13/25	Передние фары
F14/20	Наружное освещение
F15/10	Не используется
F16/20	Дальний свет передних фар
F17/10	Ближний свет передней левой фары
F18/10	Ближний свет передней правой фары
F19/10	Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10	Стоп-сигнал, наружное освещение с правой стороны
R1	Звуковой сигнал
R2	Фары
R3	Не используется
R4	Вентилятор системы охлаждения двигателя (низкая скорость)
R5	Противотуманные фары (если оборудовано)
R6	Наружное освещение
R7	Стеклоподъемники с электроприводом (если оборудовано)
R8	Вентилятор системы охлаждения двигателя (высокая скорость)
R9	Топливный насос
R10	Обогрев заднего стекла
R11	Не используется

Примечание Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

Примечание Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

Номер предохранителя/номинальный ток (А)	Защищаемая цепь
F1/10	Освещение салона и багажного отделения, задние фонари
F2/10	Наружное освещение, фары, часы
F3/15	Аварийная сигнализация
F4/15	Центральный замок
F5/10	Система управления двигателем
F6/10	Аудиосистема
F7/15	Стоп-сигналы
F8/-	Диод
F9/10	Аудиосистема
F10/15	Прикуриватель
F11/10	Комбинация приборов
F12/10	Фонарь заднего хода
F13/15	Система пассивной безопасности
F14/15	Генератор, втягивающее реле стартера, система управления двигателем
F15/15	Система зажигания
F16/15	Указатели поворотов
F17/15	Реле топливного насоса, система управления двигателем
F18/20	Стеклоочистители и стеклоомыватели
F19/10	Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано)
F20/20	Вентилятор системы вентиляции

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Выводы

Автомобиль Daewoo Matiz хорошо защищен от перегрузок в бортовой сети плавкими вставками. Но следует знать, что во многих электрических схемах последовательно выполняют свои функции реле. Так как проверка этих элементов выполняется в первую очередь, то они размещены в соответствующем блоке (салонном или подкапотном). Их группировка произведена с учетом определенного целевого назначения, работы в комплексе с одними и теми же конечными потребителями.

Обозначенные выше принципы упрощают поиск неисправностей при некорректной работе фар, замка, другого узла или агрегата. Но в каждом случае используется соответствующая схема, которая подразумевает выполнение оптимального алгоритма действий. Проверяются не только вставки и реле в блоке, но также контакты, проводка, механические и электронные компоненты транспортного средства.

Выводы

Автомобиль Daewoo Matiz хорошо защищен от перегрузок в бортовой сети плавкими вставками. Но следует знать, что во многих электрических схемах последовательно выполняют свои функции реле. Так как проверка этих элементов выполняется в первую очередь, то они размещены в соответствующем блоке (салонном или подкапотном). Их группировка произведена с учетом определенного целевого назначения, работы в комплексе с одними и теми же конечными потребителями.

Обозначенные выше принципы упрощают поиск неисправностей при некорректной работе фар, замка, другого узла или агрегата. Но в каждом случае используется соответствующая схема, которая подразумевает выполнение оптимального алгоритма действий. Проверяются не только вставки и реле в блоке, но также контакты, проводка, механические и электронные компоненты транспортного средства.
