14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Блок под капотом

Расположен в левой части моторного отсека под защитной крышкой.

Схема

Назначение предохранителей

F1	40А FAN — Вентилятор охлаждения
F2	80А P/ST — EH PAS (рулевой усилитель)
F3	40А P/ST — Защита различных электрических цепей
F4	40А HEAD — Предохранитель передних фар
F6	60А GLOW — Свечи накаливания
F7	30А ABS1 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC)
F8	20А ABS2 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC)
F9	30А ENGINE — Защита различных электрических цепей
F10	Резерв
F11	30А IGKEY1 — Выключатель зажигания
F12	20А STARTER — Муфта стартера
F13	30А IGKEY2 — Выключатель зажигания
F14	30А GLOW1 — Свечи накаливания
F15	40А HEATER — Вентилятор салона
F16	30А GLOW 2 — Свечи накаливания
F17	40А DEFOG — Электрический обогреватель заднего стекла
F18	30А AUDIO — Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)
F19	10А ABSIG — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
F20	15А FOG — Передние противотуманные фары
F21	15А HORN — Звуковой сигнал
F22	10А DRL — Дневное освещение
F23	20А H/CLEAN — Предохранитель омывателя фар, подогревателя топлива
F24	15А F/PUMP — Топливный насос
F25	10А P/ST IG — Предохранитель рулевого усилителя (ГУР)
F26	10А A/C MAG — Кондиционер воздуха
F27	15А ALT/TCM 1GA — Генератор/ Блок управления противо буксовочной системой
F28	10А GLOWSIG — Прикуриватель
F29	P.OUTLET — Питание дополнительных розеток
F30	10А ENG+B — Блок РСМ, блок управления дозированием и подачей топливной присадки
F31	15А ROOM — Плафоны освещения салона
F32	10А ENG BAR 4 — Датчики концентрации кислорода
F33	10А ENG BAR 3 — Датчики концентрации кислорода
F34	10А EGIINJ — Предохранитель форсунки
F35	10А ENG BAR 1 — Защита различных электрических цепей
F36	ENG BAR 2 — Блок РСМ, топливный насос

Обозначение реле

R1	Реле ПТФ
R2	Реле клаксона
R3	Реле обогрева заднего стекла
R4	ETV цепь
R5	Реле подогрева топлива (дизель)
R6	Реле топливного насоса
R7	Не используется
R8	Не используется
R9	Реле омывателя фар
R10	Реле вентилятора
R11	Реле кондиционера
R12	Резерв
R13	Реле стартера
R14	Реле системы управления двигателем.

Есть чем дополнить материал — пишите в комментарии. Спасибо.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Обозначение элемента	Расшифровка
FAN	Вентиляторы системы охлаждения
P/ST	Насос гидроусилителя
BTN	Аварийка, стеклоомыватели, габариты
HEAD	Подсветка
PTC	Электроцепь РТС
ABS	Тормозная система АБС
ENGINE	Силовая электроцепь, регулирующая работу двигателя
IG KEY 1 и IG KEY 2	Замок зажигания
STARTER	Стартер
HEATER	Климат контроль
DEFOG	Электрообогрев заднего стекла
FOG	Противотуманки
HORN	Клаксон
(H/CLEAN)	Электроомыватель фар
F/PUMP	Топливный насос
A/C MAG	Муфта компрессора на кондиционере
(ALT)	Работа генератора
ENG + B (ENG BAR 4) (ENG BAR 3) EGIING ENG BAR 1 ENG BAR 2	Двигатель
ROOM	Приборная панель, центральный замок, освещение салона и багажника
(D/LOCK 2)	Работа центрального замка
HEAD HIGH L HEAD HIGH R	Дальнее освещение
CIGAR	Прикуриватель
RADIO	Работа аудиосистемы
MIRROR	Электроуправление зеркалами
TAIL R	Габариты
OBD	Реле диагностики
(TR/LOCK)	Электроцепь замка
CPU PWR	Электроуправление оборудованием
HAZARD	Поворотники и аварийка
(SUN ROOF)	Люк
WASHER	Электростеклоомыватели
P/WIND R P/WIND L	Стеклоподъемники
(ALARM)	Охрана автомобиля
(M/DEF)	Обогрев
HEAD LOW R HEADLOWL	Ближнее освещение
SAS	Подушка безопасности
METER	Приборная панель, блокировка ключа в зажигании
IGNITION	Тормозная система АБС
WIPER (IG SIG)	Очистители и омыватели стекол
ENGINE	Электроуправление двигателем
(SAS 2)	Подушки безопасности
(SEAT WARM)	Электроподогрев сидений
D/LOCK 1	Работа центрального звонка
A/C	Муфта компрессора на кондиционере
P/WINDL** P/WIND R**	Освещение заднего хода

Это интересно: Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Обозначение предохранителя	Расшифровка
(FOG)	Противотуманки
HORN	Клаксон
DEFOG	Электрообогрев заднего стекла
(ETV)	Электроцепь ETV
(F/WARM)	Подогрев
(CIRCUIT)	Топливный насос
(H/CLEAN)	Электроомыватель фар
HEATER	Вентилятор системы климат контроля
(A/C)	Муфта компрессора на кондиционере
STARTER	Стартер
MAIN	Двигатель

Замена бензонасоса Мазда 3

Если в задней части автомобиля вы слышите посторонний звук, даже если после продолжительной работы двигателя, то вам срочно нужна замена бензонасоса Мазда 3. Чтобы его заменить, предварительно приобретаем новое оборудование и фильтр. Цена на них варьируется в зависимости от производителя.

Можно приобрести аналоговый, так как особой разницы нет. И те и те служат довольно долго. Итак, для того чтобы его заменить, необходимо руководствоваться предоставленной ниже инструкцией:

Шаг 1 Изначально убираем ковролин в автомобиле под задним сиденьем, иначе к нему никак не подобраться.

Шаг 2 После этого можно заметить хороший кусок пенопласта, который также отодвигаем в сторону. Теперь виднеется маленькая фишка бензонасоса, спрятанная в отверстие. Ее нужно отсоединить.

Шаг 3 Переходим под автомобиль и откручиваем крепление бензобака.

Шаг 4 Могут случиться трудности с выниманием из-за специальной защиты от высокотемпературной выхлопной системы, скобы которой основательно прижимают его к автомобилю. Их приходится отгибать.

Шаг 5 Всего три держащие бензобак болта – откручиваем. Не смотрим на его габариты. Он весьма легкий и сделан из пластика.

Шаг 6 Отсоединяем патрубки, которые ведут к топливному баку. Не бойтесь повредить штуцеры, закрепляющие их. Они довольно прочные. С большой вероятностью при снятии руками останутся цельными.

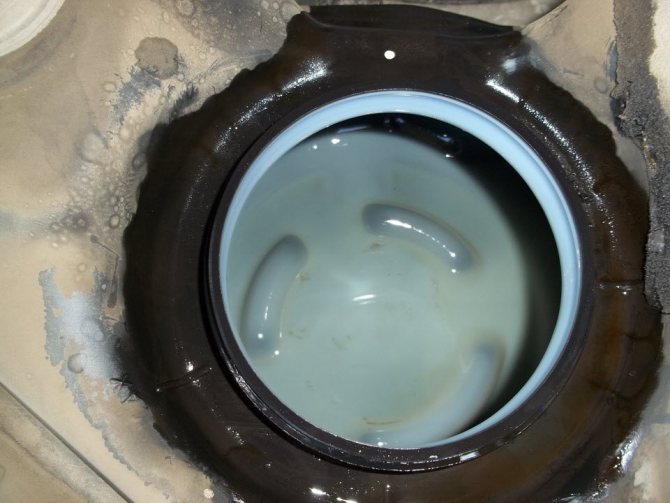

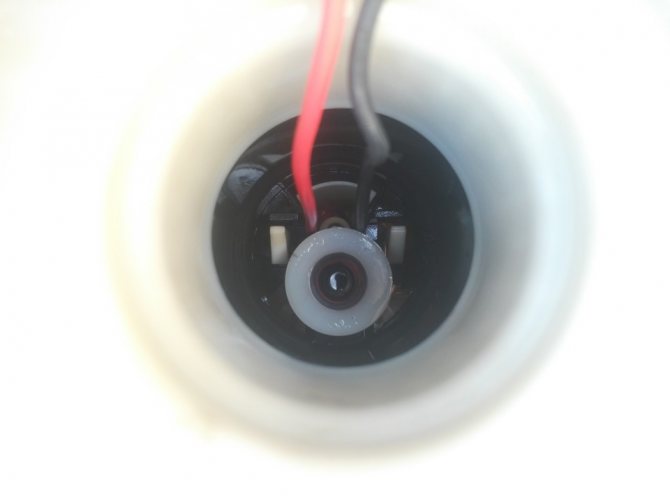

Шаг 7 Все отсоединяем, снимаем бензобак и заглядываем внутрь.

Здесь не должно возникнуть каких-либо трудностей. Откручиваем специальную закругленную крышку, достаем бензонасос старый и вставляем новый и топливный фильтр бензонасоса.

Некоторые фишки могут отличаться между собой, поэтому придется поработать напильником. В корпусе бензонасоса может быть мусор, который и не позволял ему работать в хороших условиях.

Шаг 8 Устанавливаем обратно патрубки подачи топлива и смотрим на правильное положение, которое позволит их без труда присоединить. Крутим гайки постепенно до окончательного момента прижатия кольца. Вставляем отверстия бензопровода и закручиваем их обратно на позиции.

Шаг 9 Подключаем клеммы аккумулятора на машине и ненадолго заводим. До старта двигателя можно услышать его характерный звук, который указывает на его работоспособность. Глушим двигатель и просматриваем заднюю часть на наличие подтеков из соединений. Если их нет, смело закрываем люк и устанавливаем сидение обратно.

Шаг 10 Собираем все в обратной последовательности и включаем зажигание. Но гула во время езды быть не должно. Процесс замены бензонасоса Мазда 6 можно считать завершенным.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

Запрос вернул пустой результат.

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Запрос вернул пустой результат.

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

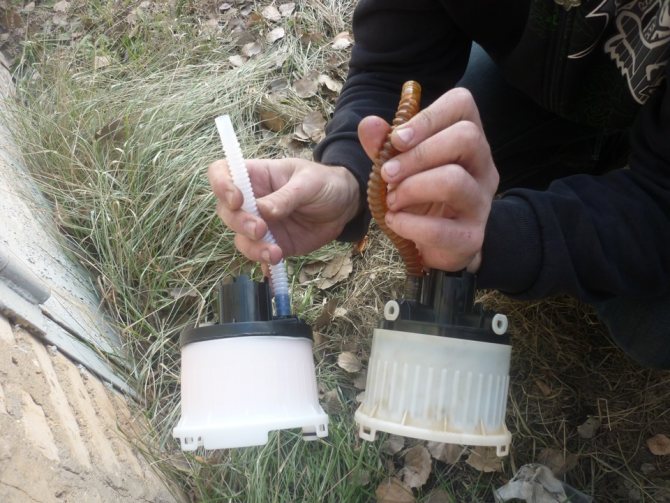

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

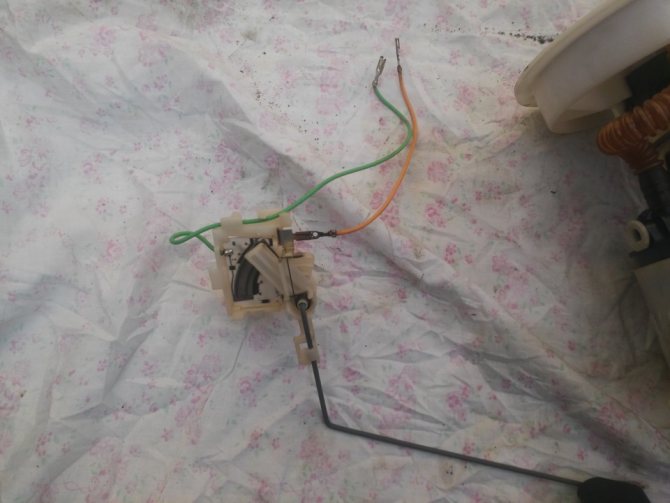

1. Сначала снимите датчик уровня топлива Мазда 3.

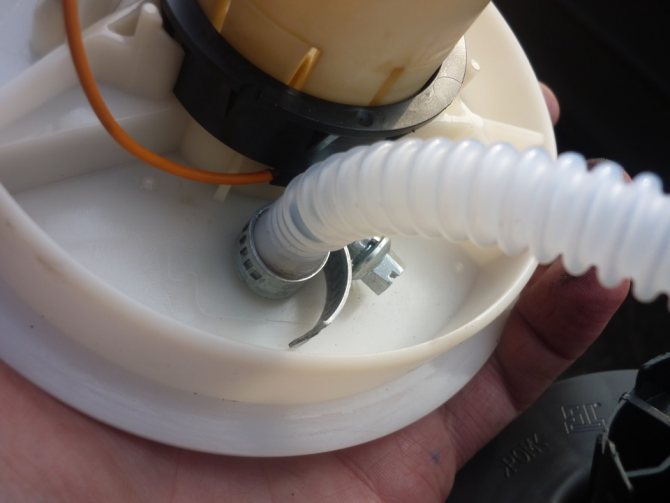

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Порядок замены предохранителей

В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:

1. Необходимо отключить зажигание;
2. Отсоединить аккумулятор от питания;
3. Произвести демонтаж наружной защитной накладки блока предохранителей;
4. Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
5. Отверткой выкрутите винты крепления;
6. При помощи защелки произведите извлечение устройства;
7. Установите новый предохранитель и в обратном порядке повторите процедуру.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Ремонт и обслуживание своими руками

При появлении в задней части машины постороннего звука, особенно при продолжительной работе мотора, необходимо задуматься о замене бензонасоса Мазда 3

Для производства данной работы важно приобрести новое оборудование и фильтрующую систему. Стоимость зависит от фирмы-производителя

Однако, стоит сказать, что особой разницы нет — длительность службы продолжительная в любом случае. Аккуратное выполнение работы позволит гарантировать не только безопасную эксплуатацию самой системы, но и всего автомобиля в целом. Это позволяет говорить о том, что устройство можно считать ключевым узлом работоспособности машины.

Описание бензонасоса

Для того чтобы получить доступ к бензонасосу, необходимо:

1. Убрать ковролин, расположенном в машине под задними сидениями.
2. После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
3. Далее перейти под автомобиль и отсоединить сам бензобак.
4. Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.

Важно! Следует аккуратно отнестись к выниманию специальной защиты, которая отделяет высокотемпературную выхлопную систему от данного устройства. С первого взгляда может показаться, что бензобак Мазда 3 имеет большие габариты и массу, однако, это не так — устройство выполнено из пластика

Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса. Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация.

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
4. Подключить вольтметр и провернуть двигатель для снятия показаний.
5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
7. Отсоединить провод от клеммы стартера бензонасоса.
8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Ремонт бензонасоса

Ремонт бензонасоса выполняется достаточно просто, однако, может потребоваться много времени. Для этого необходимо просто отсоединить бензобак и выполнить простую замену бензонасоса

Помимо этого, важно понимать, что могут появиться сопутствующие проблемы, связанные с электропроводкой автомобиля и потому важно регулярно производить измерения напряжения

Проверка работоспособности замененного бензонасоса производится путем подключения клемм аккумулятора автомобиля и недолгой работы двигателя. Еще до начала работы мотора можно услышать звук, который дает представление о его работоспособности

Далее важно оценить визуально наличие подтеков из соединений на задней части кузова

Важно! Все работы должны выполняться как можно дальше от открытого огня и при максимальной осторожности. Полезные советы

Полезные советы

Для того чтобы правильно выполнить все работы, связанные с заменой и обслуживанием бензобака и бензонасоса, необходимо строго следовать определенным алгоритмам работы. Только таким образом можно обеспечить работоспособность автомобиля и его систем, что непременно позволит снизить затраты на последующий ремонт и обслуживание. Для выполнения работ, связанных с бензонасосом Мазда 3, необходимо наличие ямы или эстакады

Прежде чем приступить к работе важно слить топливо, что позволит выполнить замену насоса максимально быстро и безопасно

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой

Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения

Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание

5. Замена предохранителей

Электрическое оборудование вашего автомобиля защищено плавкими предохранителями.

При отказе какого-либо прибора освещения, дополнительного оборудования, а также если не работают кнопки управления, проверьте исправность предохранителя соответствующей электрической цепи. Если предохранитель перегорел, внутренний проводник предохранителя будет расплавлен.

Если после замены новый аналогичный предохранитель снова перегорает, то не следует включать соответствующее электрическое оборудование автомобиля. Срочно обратитесь на сервисную станцию официального дилера Mazda для ремонта.

Замена электрических предохранителей

Замена электрических предохранителей во внутреннем блоке (расположен всалоне, рядом с левым торцом панели приборов)

При отказе электрического оборудования прежде всего проверьте исправность электрических предохранителей во внутреннем блоке, который расположен рядом с левым торцом панели приборов.

1. Переключите выключатель зажигания в положение «ОFF» («Выключено») и выключите все бортовые потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей вмоторном отсеке.

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.

*Исправный предохранительПерегоревший предохранитель*

5. Вставьте в гнездо новый предохранитель, рассчитанный на точно такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется вгнезде, обратитесь на сервисную станцию официального дилера Mazda. Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда «AUDIO» («Аудиосистема») или «OUTLET» («Электрическая розетка»).

Внимание:

При замене перегоревших предохранителей всегда используйте только оригинальные предохранители Mazda такого же номинала. В противном случае вы можете вывести из строя систему электрического оборудования автомобиля.

6. Установите на место крышку и убедитесь в надежности ее фиксации.

Итог

Таким образом, блок предохранителя являются важной частью механизма управления автомобилем, благодаря которому происходит контроль за его функционированием, защита от перегревания электрической цепи. Реле несет в себе функцию замыкания и размыкания сети в случае превышения нагрузки на определенные участки цепи

Мазда 3 имеет два комплекта блоков предохранителей также один реле. Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона.

При возникновении проблем с электрикой в автомобиле, первое необходимое действие ̶ проверка плавких предохранителей. Блок предохранителей Мазда 3 установлен в салоне машины и подкапотном пространстве.

Каждый элемент блока отличается цветом и силой тока:

Итог

Таким образом, блок предохранителя являются важной частью механизма управления автомобилем, благодаря которому происходит контроль за его функционированием, защита от перегревания электрической цепи. Реле несет в себе функцию замыкания и размыкания сети в случае превышения нагрузки на определенные участки цепи

Мазда 3 имеет два комплекта блоков предохранителей также один реле. Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона.

Предохранители защищают различные электроцепи автомобиля. Визуально элементы представляют собой небольшие блочки в пластиковом корпусе различных цветов, благодаря чему их легко найти и заменить. Предохранители выпускаются с различными номиналами. Замена осуществляется по схеме расположения, поэтому актуально всегда иметь такую для своей марки и модели авто. В Mazda 3 есть два блока предохранителей: один в подкапотном пространстве, а второй – в салоне.

Рассмотрим, какие предохранители есть в блоке под капотом:

• Коричневые (7.5 ампера) защищают кондиционер (клеммаАС MАG), ABS (клемма ABS IG), подсветку приборной панели (ILLUM) и другие вторичные цепи (клемма BТN 2).
• Красный (10 ампер) предохраняет систему управления мотором (ENG + B).
• Синие (15 ампер) защищают противотуманные фары (клемма FOG), вентиляционный люк (SUNROOF), подсветку салона (ROOM), систему ТСМ (одноименная клемма), гудок (HORN), задние фонари (клемма STOP), передние фары (H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (ENG BAR) и привод дросельной заслонки (клемма ETV).
• Желтые (20 ампер) защищают вентилятор в системе охлаждения (FAN2), фары дальнего света (НL НI), омыватель (НL WASH), систему DSC (одноименная клемма), блок управления PCM (ENG BAR 2).
• Серый (25 ампер) защищает непосредственно топливную систему (FUEL PUMP).
• Вишневые (прозрачные квадратной форы на 30 ампер) защищают форсунки (INJ), обогреватель стекол (R.DEF).
• Синие (прозрачные квадратной формы на 40 ампер) используются для защиты системы охлаждения мотора (ENG MIAN), обогревателя стекол (EDEFRH и EDEFLH), вентилятора охлаждения (FAN 1).
• Красный (прозрачный квадратной формы 50 ампер) используется для защиты различных электрических цепей (BTN 1).
• Коричневый (прозрачный квадратной формы на 80 ампер) защищает усилитель руля (EHPAS).

Если говорить о блоке в салоне, то в нем элементов меньше. Ознакомиться с каждым из них поможет изображение и список:

• Коричневые (7.5 ампер) обеспечивают сохранность обогревателя зеркала (М.DEF), аудиосистемы (АUDIО), адаптивной системы переднего света (AFS).
• Красные (10 ампер) предназначены для защиты электродвигателя системы вентиляции (HEATER), электропривода регулировки зеркал (MIRROR), сигнала стартера (ST SIG).
• Синие (15 ампер) используются в защите электроблокировки рулевого колеса (ESCL), системы подушек безопасности (SAS), аварийной сигнализации (HAZARD), различных электрических цепей (METER), электрической розетки (OUTLET), очистителя стекол (клемма R WIPER) и прикуривателя (CIGAR).
• Желтый (20 ампер) защищает систему управления мотором (ENG).
• Серые (25 ампер) обеспечивают защиту электропривода блокировки дверей (D LOCK), электропривода стеклоподъемника (P.WIND), дворников и омывателя ветрового стекла (P WIPER).
• Вишневые (на 30 ампер) защищают звуковую систему Bose (BOSE), электропривод сиденья (P SEAT) и стеклоподъемника (клемма P WIND).
