Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

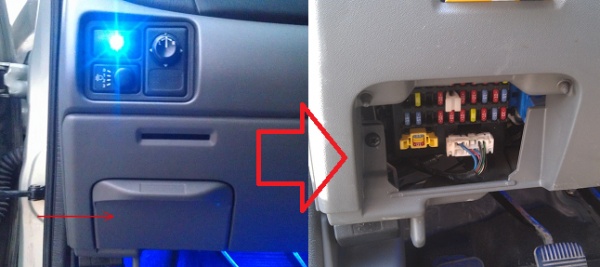

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

Схема первого блока с нумерацией для таблицы ниже

5:1752

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

www.spike.su

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

• короткие замыкания;
• токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

• черный – 1А;
• серый – 2А;
• фиолетовый – 3А;
• коричнево-желтый – 5А;
• темно-коричневый – 7.5А;
• красный – 10А;
• голубой – 15А;
• желтый – 20А;
• белый – 25А;
• зеленый – 30А;
• оранжевый – 40А;
• голубой – 60А;
• коричневый – 70А;
• светло-желтый – 80А;
• сиреневый – 100А.

Оттенки цветов могут отличаться

Предохранители и реле Nissan Almera N15

Рассмотрены автомобили Nissan Almera N15 1995, 1996, 1997, 1998, 1999, 2000 года выпуска

Блок предохранителей и реле в салоне

Схема расположения предохранителей и реле в блоке.

Расшифровка:

№ реле	Обозначение
1	Реле электродвигателя привода люка (без электропривода стеклоподъемников)
2	Реле обогревателя зеркал заднего вида
3	Реле электродвигателя вентилятора отопителя
4	Реле основных цепей зажигания
5	Реле вспомогательных цепей зажигания
F1	(15A) Отопитель, кондиционер
F2	(15A) Отопитель, кондиционер
F3	(20A) Обогреватель заднего стекла (без системы освещения в дневное время)
F4	(15A) Передние противотуманные фары
F5	(20A) Обогреватель заднего стекла (с системой освещения в дневное время)
F6	(7,5А)3/мклапануправленияповышеннойчастотойвращенияхолостогохода-кондиционер, система отключения кондиционера, отопитель кондиционер
F7	(7,5А) Диагностический разъем, реле электропривода стеклоподъемника, реле электропривода люка, реле таймера обогревателя заднего стекла, блок управления иммобилайзером
F8	(10A) Система управления АКПП, фонари заднего хода, комбинация приборов, индикаторы
F9	(10A) Очиститель заднего стекла
F10	(15A) Подсветка часов, аудиосистема
F11	(7,5А) Указатели поворота
F12	(7,5A) Электронный блок управления ABS
F13	(15А) Предохранитель прикуривателя Nissan Almera N15
F14	(10A) Стоп-сигналы, электронный блок управления ABS
F15	(10А) Аварийная сигнализация
F16	(10A) Подогреваемый кислородный датчик
F17	(15А) Топливный насос, клапан управления подачей дополнительного воздуха
F18	(10А) Подогреватель сидений
F19	(20A) Очиститель лобового стекла
F20	(7,5А) Лампы освещения салона
F21	(3A) Электронный блок управления SRS (система с одной подушкой безопасности)
F22	(10A) Электронный блок управления SRS (система с двумя подушками безопасности)
F23	(10A) Обогреватели зеркал заднего вида на дверях
F24	(7,5A) Реле свечей накаливания, корректоры фар, часы, аудиосистема, блок управления иммобилайзером
F25	(10A) Э/м клапан очистки системы улавливания паров топлива, э/м клапан очистки системы EGR, клапан управления частотой вращения холостого хода (IAC)-SOHC, э/м клапан изменения фаз газораспределения, реле электродвигателей вентиляторов системы охлаждения, реле свечей накаливания,управление опережением при частичной нагрузке, э/м клапан отсечки подачи топлива, кондиционер, реле запрещения запуска — АКПП, блок управления системы освещения в дневное время, реле обогревателя заднего стекла, сигнал включения зажигания на электронный блок управления двигателем( CD20E, дизель)
F26	(7,5A) Сигнал запуска на электронный блок управления двигателем — CD20E дизель, блок управления системы освещения в дневное время
F27	Запасной предохранитель
F28	Запасной предохранитель
F29	(15A) Очистители фар
F30	Запасной предохранитель
F31	Запасной предохранитель

Электрическая схема автомобиля NISSAN ALMERA

Полное собрние электросхем различных модулей автомобиля Nissan Almera. Увеличить или скачать схему можно кликнув по ней. Первую часть сборника смотрите тут.

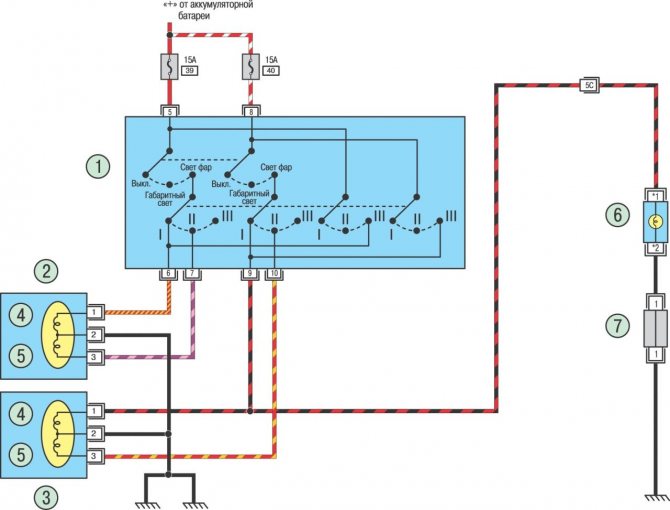

Схема включения света фар Nissan Almera

I — дальний свет; II — ближний свет; III — сигнализация дальним светом; 1 — переключатель освещения; 2 — правая фара; 3 — левая фара; 4 — нить дальнего света; 5 — нить ближнего света; 6 — контрольная лампа включения дальнего света; 7 — контактный разъем основного жгута проводов.

Включение габаритного света автомобиля

А — первый вариант; Б — второй вариант; 1 — переключатель освещения; 2 — выключатель задних противотуманных фонарей; 3 — передний левый габаритный свет; 4 — передний правый габаритный свет; 5 — задний левый габаритный свет; 6 — задний правый габаритный свет; 7 — левая лампа освещения номерного знака; 8 — правая лампа освещения номерного знака.

Указатели поворота и аварийной сигнализации

1 — выключатель аварийной сигнализации; 2 — реле указателей поворота и аварийной сигнализации; 3 — переключатель указателей поворота; 4 — контрольная лампа правого указателя поворота; 5 — контрольная лампа левого указателя поворота; 6 — задний правый указатель поворота; 7 — правый боковой указатель поворота; 8 — передний правый указатель поворота; 9 — задний левый указатель поворота; 10 — левый боковой указатель поворота.

Задние противотуманные фонари Nissan Almera

1 — переключатель освещения; 2 — реле включения задних противотуманных фонарей; 3 — выключатель противотуманных фонарей; 4 — противотуманные фонари Nissan Almera.

Электросхема противотуманных фар

1 — переключатель освещения; 2 — реле включения противотуманных фар; 3 — выключатель противотуманных фар; 4 — левая противотуманная фара; 5 — правая противотуманная фара Nissan Almera.

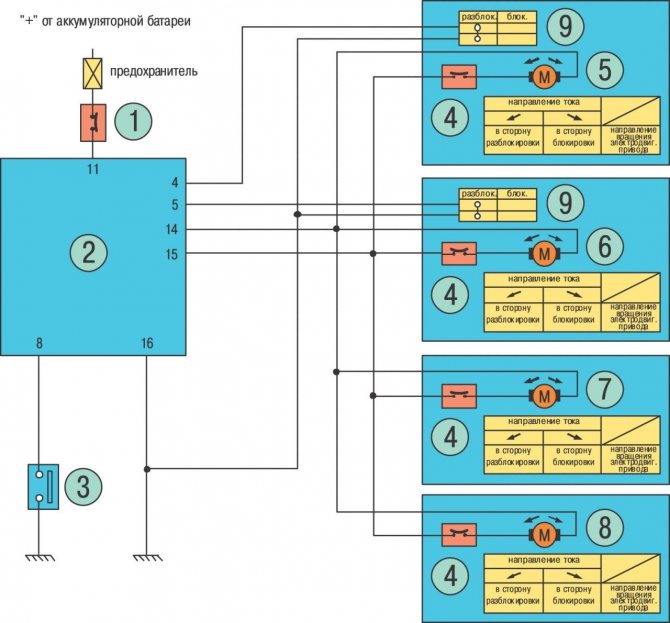

Центральная блокировка замков дверей

1 — термовыключатель; 2 — электронный блок управления блокировкой замков дверей; 3 — выключатель блокировки замка двери со стороны водителя; 4 — термовыключатель электродвигателя привода замка двери; 5 — электродвигатель привода замка передней левой двери; 6 — электродвигатель привода замка передней правой двери; 7 — электродвигатель привода замка задней левой двери; 8 — электродвигатель привода замка задней правой двери; 9 — датчик положения привода двери.

Схема света заднего хода авто

А — с кузовом хэтчбек; Б — с кузовом седан; 1 — выключатель света заднего хода; 2 — селектор на автомобилях с автоматической коробкой передач; З — левый фонарь заднего хода; 4 — правый фонарь заднего хода.

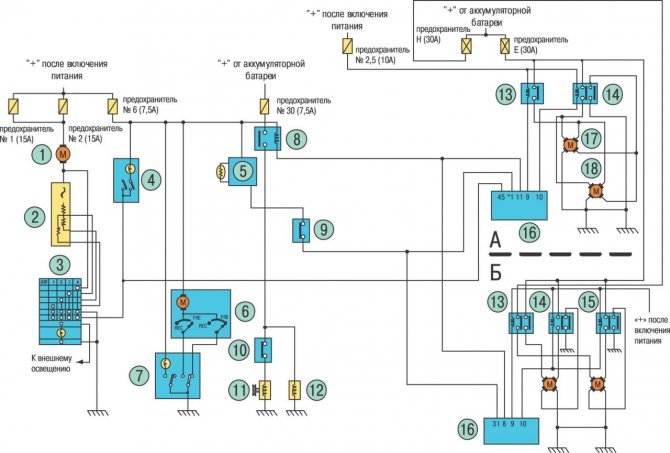

Схема системы кондиционирования воздуха

А — бензиновый двигатель; Б — дизельный двигатель; 1 — электродвигатель привода вентилятора; 2 — сопротивление электродвигателя привода вентилятора; 3 — переключатель режимов кондиционера; 4 — выключатель кондиционера; 5 — блок управления; 6 — электродвигатель привода заслонки воздухораспределения; 7 — выключатель рециркуляции; 8 — реле включения кондиционера; 9 — двойной датчик давления; 10 — термовыключатель компрессора кондиционера; 11 — компрессор кондиционера; 12 — электромагнитный клапан управления принудительным холостым ходом; 13 — первое реле электровентилятора; 14 — второе реле электровентилятора; 15 — третье реле электровентилятора; 16 — электронный блок управления двигателем; 17 — первый электровентилятор; 18 — второй электровентилятор.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как поменять сам прикуриватель

Замена прикуривателя ниссан альмера

Если же дело не в предохранителе, то предстоит глобальная замена. В этом случае пригодятся следующие пошаговые рекомендации:

1. Отсоединяются клеммы аккумулятора отрицательный проводок. Теперь нужно будет снять с туннеля пола облицовку.
2. Вытащить патрон.
3. Продеть колодки с проводами детали и лампы от подсветки в сделанные отверстия в полу.
4. Сжать экран от лампы так, чтобы его лапки могли выйти из прорезей, расположенных в светодиодах прикуривателя. Снять его.
5. Нажать на гнездовую защелку таким образом, чтобы она смогла выйти из зацепления вместе со световодом.
6. Протолкнуть гнездо наружу — оно должно выйти из облицовки.
7. Вынуть из прикуривателя гнездо — все получится, если продеть колодку с проводами через отверстие.
8. Теперь нагревать спираль от прикуривателя не менее 20 секунд. Патрон после этого должен сам вернуться в исходное положение со щелчком. Если этого не произошло, следует отрегулировать его, разогнув или подогнув его контакты.
9. Сжать у световода пластмассовые защелки и протолкнуть его наружу, таким образом вытащив из облицовки.
10. Собрать все в обратном порядке. Когда будет устанавливаться световод, он должен войти в прорезь, сделанную на облицовке.

Видео по замене перегоревших предохранителей :

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Боковые зеркала
F (Ф-2) / 5	Стоп сигналы
F (Ф-3) / 10	Автомобильная розетка
F (Ф-4) / 10	Дополнительная электрическая сеть
F (Ф-5) / 20	Аварийка, поворотники
F (Ф-6) / 30	Резервация
F (Ф-7) / 30	Обогрев заднего стекла
F (Ф-8) / 7,5	Кислородный датчик
F (Ф-9) / 10	Резервация
F (Ф-10) / 10	Стеклоподъемники
F (Ф-11) / 10	Контролер трансмиссии автоматического типа
F (Ф-12) / 10	Печной отопитель, прикуриватель, подсветка салона
F (Ф-13) / 30	Подсветка вещевого ящика
F (Ф-14) / 30	Вентилятор отопителя
F (Ф-15) / 10	Система кондиционирования
F (Ф-16) / 15	Топливная система, бензонасос
F (Ф-17) / 15	Система безопасности
F (Ф-18) / 10	Резервация
F (Ф-19) / 10	Датчик силового агрегата
F (Ф-20) / 10	Автомобильный сигнал
F (Ф-21) / 5	Центральный замок
F (Ф-22) / 5	Резервация
F (Ф-23) / 5	Система электрического питания
F (Ф-24) / 5	Стеклоочистители лобового стекла
F (Ф-25) / 5	Омыватели передних фар
F (Ф-26) / 5	Омыватель заднего стекла
F (Ф-27) / 20	Топливная аппаратура (дополнительно)
F (Ф-28) / 15	Спидометр, тахометр, датчики
F (Ф-29) / 15	Система курсовой стабилизации
F (Ф-30) / 20	АБС (ABS)
F (Ф-31) / 15	Резервация
F (Ф-32) / 15	Резервация

Стоимость монтажного блока в комплекте от 2300 рублей. Оригинальные предохранители от 120 – 130 рублей за штуку, качественные аналоги от 100 рублей за штуку.

Признаки неисправности предохранителей

• После запуска силового агрегата на приборной панели горит индикатор, оповещающий о наличии поломки в моторном отсеке;
• Питание по цепи не поступает к оборудованию, но механизм неактивен;
• Монтажный блок на ощупь с повышенной температурой;
• В салоне слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра, из-за чего модули пришли в непригодное состояние;
• Покупка неоригинальных запчастей, комплектующих;
• Установка с нарушением технологического процесса;
• Механическое повреждение блока. Модулей, смежных деталей;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции электрической проводки;
• Окисление клемм;
• Слабое крепление контактной платы;
• Попадание внутрь воды, образование конденсата.

Ремонтные мероприятия

В Ниссан Альмера имеется сразу несколько блоков, которые содержат либо сами предохранители, либо реле, либо и то, и другое. Стоит отметить, что вне зависимости от того, «Классик» у вас или «N16», ниже приведённая информация актуальна в любом случае.

Итак, давайте рассмотрим то, как добраться до блоков предохранителей в Альмере:

Первый блок находится в салоне автомобиля. Он расположен за снимаемой крышкой передней панели со стороны водителя.

Подкапотный блок предохранителей Ниссан Альмера N16 и Классик – расположение:

Добравшись до нужного для вас блока, можно начать ремонт. Однако стоит учитывать ряд обязательных к соблюдению мероприятий в данном процессе:

Прежде чем «лезть» в электричество, заглушите мотор, выключите зажигание и отключите клеммы АКБ.
Демонтировать весь пластик важно очень осторожно, чтобы не повредить
Особое внимание уделите самому блоку, так как нанеся ему механическое повреждение можно вывести его из строя.
Заменяйте предохранители на идентичные, то есть новые элементы должны быть строго для вашей марки авто и с таким же номиналом силы тока.
Закончив ремонт, соберите всё в первоначальное состояние, соблюдая все меры осторожности и аккуратности.. Внимание! Бывает, что после замены перегоревшего предохранителя он почти сразу же перегорает снова
В такой ситуации необходимо проводить диагностику всей электроцепи и искать проблему в другом узле

Внимание! Бывает, что после замены перегоревшего предохранителя он почти сразу же перегорает снова. В такой ситуации необходимо проводить диагностику всей электроцепи и искать проблему в другом узле

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

1. 10А Зеркала
2. 10А Лампы стоп-сигналов
3. 15А Электророзетка
4. 7,5А Под дополнительную электрику
5. 15А Аварийная сигнализация и поворотники
6. 10А Под дополнительную электрику
7. 20А Обогрев заднего стекла
8. 10А Кислородный датчик
9. 10А Дополнительный электропакет
10. 10А Электропакет
11. 10А Контроллер АКПП
12. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
13. 10А Лампа салона
14. 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
15. 10А Кондиционер
16. 15А Электромотор вентилятора салона( обогреватель/ кондиционер
17. 10А Система впрыска топлива
18. 10А Подушки безопасности
19. 20А Дополнительный электропакет
20. 10А Контроллер двигателя
21. 10А Сигнал запуска
22. 15А Прикуриватель
23. Не используется
24. 20А Дополнительный электропакет
25. 20А Очиститель ветрового стекла
26. 7,5А Под дополнительную электрику
27. 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
28. 15А Омыватель заднего стекла
29. 15А Бензонасос
30. 10А Спидометр, тахометр, указатели температуры и уровня топлива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

Реле лицевой стороны

p, blockquote 14,0,0,0,0 —>

• R1 Реле фар головного света
• R2 Реле управления дросельной заслонкой
• R3 Реле стеклоподъемников
• R4 Реле задних противотуманных фар

Реле тыльной стороны

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

• R1 Реле зажигания
• R2 Реле двигателя нагнетателя
• R3 Реле дополнительного оборудования (электро-аксессуаров)

Устройство и неисправности

Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.

Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.

В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:

• неисправность какого-либо прибора;
• короткое замыкание электроцепи;
• слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
• неправильно проведённый ремонт электроузла автомобиля;
• производственный брак;
• чрезмерный износ.

Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.
