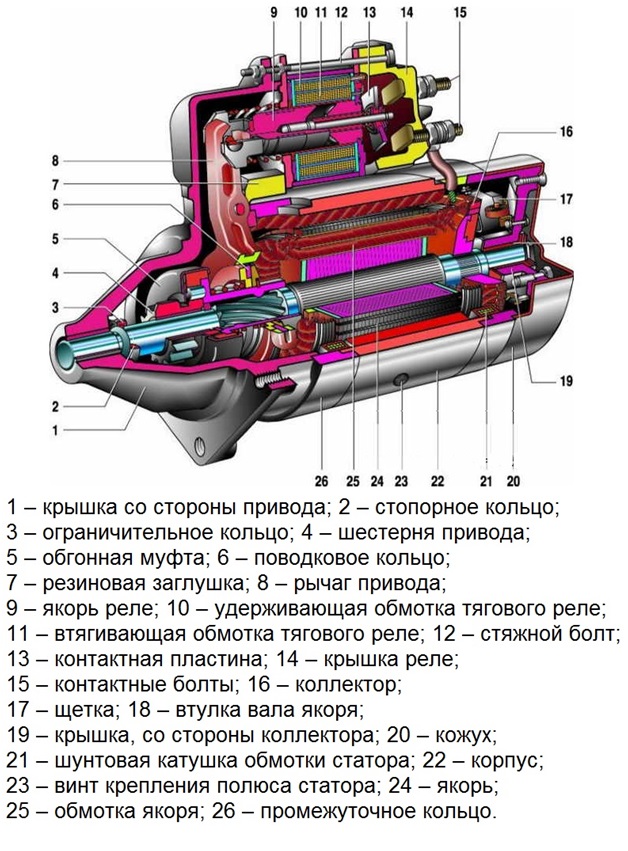

Реле стартера ниссан альмера н16 где находится

Предохранители и реле Nissan Almera (N16) до 2006 года

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы ниже для кузова — N16 выпуск с 2000 по 2006 год.

Монтажный блок в салоне включает в себя плату с реле и предохранителями. А вот с обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два блока. В одном находятся только реле в другом только предохранители. В схема и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

Предохранители и реле в салоне Nissan Almera (N16)

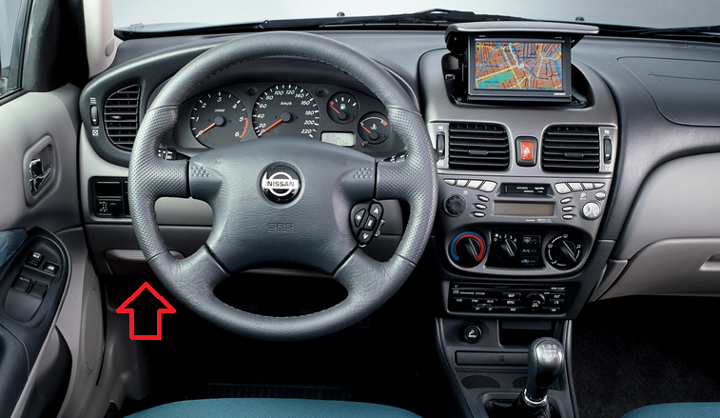

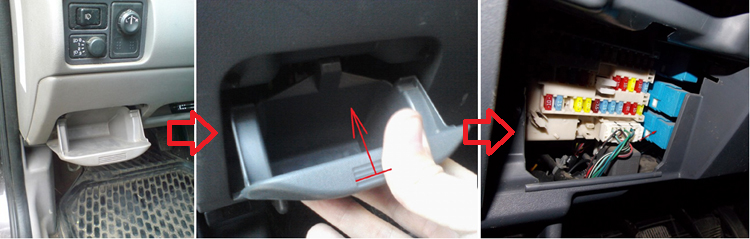

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачек, он же крышка от блока. Вытаскиваем весь карман из панели.

 И там видим такой вот блок.

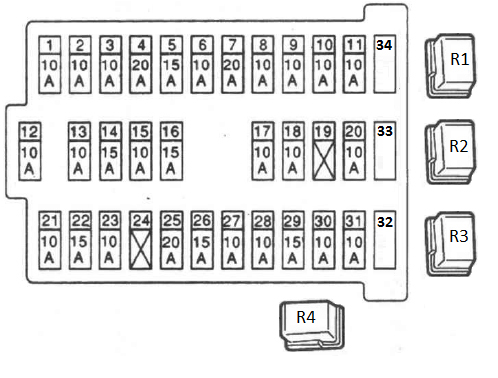

Блок схематично можно привести в следующем виде. Тут же будет приведена информация по обозначениям предохранителей и реле, чтобы далее расшифровать их.

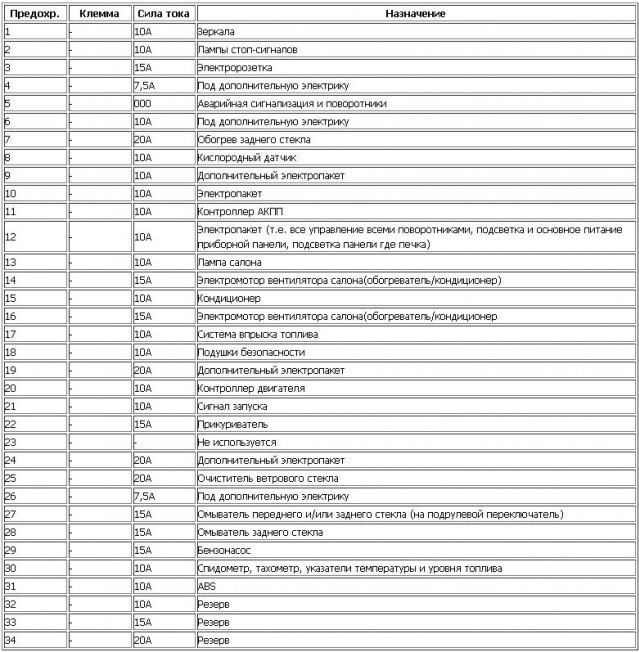

Теперь как и говорил привожу информацию по предохранителям и реле в блоке.

1 — 10А Зеркала2 — 10А Лампы стоп-сигналов3 — 15А Электророзетка4 — 7,5А Под дополнительную электрику5 — 000 Аварийная сигнализация и поворотники6 — 10А Под дополнительную электрику7 — 20А Обогрев заднего стекла8 — 10А Кислородный датчик9 — 10А Дополнительный электропакет10 — 10А Электропакет11 — 10А Контроллер АКПП12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)13 — 10А Лампа салона14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер)15 — 10А Кондиционер16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер17 — 10А Система впрыска топлива18 — 10А Подушки безопасности19 — 20А Дополнительный электропакет20 — 10А Контроллер двигателя21 — 10А Сигнал запуска22 — 15А Прикуриватель23 — —- Не используется24 — 20А Дополнительный электропакет25 — 20А Очиститель ветрового стекла26 — 7,5А Под дополнительную электрику27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель)28 — 15А Омыватель заднего стекла29 — 15А Бензонасос30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива31 — 10А ABS32 — 10А Резерв33 — 15А Резерв34 — 20А Резерв

Реле

R1 Реле фар головного светаR2 Реле управления дросельной заслонкойR3 Реле стеклоподъемниковR4 Реле задних противотуманных фар

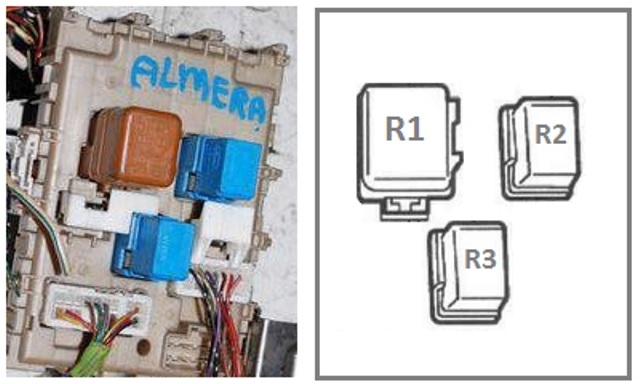

Однако это не все. На обратной стороне блока в салоне есть еще 3 реле.

Их назначения…

R1 Реле зажиганияR2 Реле двигателя нагнетателяR3 Реле дополнительного оборудования (электро-аксессуаров)

Блок предохранителей в моторном отсеке  Nissan Almera (N16)

Чтобы добраться до блоков, необходимо само собой открыть капот и открыть крышку блока. Блок расположен с левой стороны. Смотрим.

А вот с правой стороны расположен дополнительный блок реле. Вначале о блоке с левой стороны.

Расшифровка предохрантилей.

А 100А Генератор (ALTernator) (зарядка на батарею)В 40А электростеклоподъемникиС 40А регулятор охлаждающих вентиляторовD 40А регулятор охлаждающих вентиляторовE 30А для дизелейF 60А для дизелейG 80А для дизелейH 80А главный источник питания, цепь заземленияI 50А ABSJ 30А к выключателю зажигания от аккумулятораК 30А ABS/ESPL 30А ESPМ 30А Омыватель фар32 20А Омыватель заднего стекла33 15А Противотуманные фары34 15А Электропривод и реле электропривода дроссельной заслонки35 15А Фары, система включения ближнего света в дневное время36 15А Фары, система включения ближнего света в дневное время37 10А Задний противотуманный фонарь38 10А Габариты, освещение номерного знака39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)40 15А Аудио, навигация, ЖК-дисплей41 10А Система управления двигателем42 10А Катушка зажигания43 15А Не используется44 10А Не используется

Ну и последний блок, блок с правой стороны  в моторном отсеке.

… и его расшифровка.

R1 3-е реле вентилятора радиатора (25221E)R2 Передние туманки ПТФ (25224QA)R3 Реле кондиционера Е6 (25224D)R4 Реле звукового сигнала (25620)R5 Реле вентилятора радиатора (25224J)R6 Фары, свет (25224А)R7 Стартер (25224G)

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Рекомендации по диагностике электрооборудования

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя

Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

БП в салоне

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля

За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

Таблица обозначения каждой детали блока, расположенного в салоне авто

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер	Предназначение
R1	Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2	Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3	Отвечает за функционирование электрических стеклоподъемников.
R4	Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Три реле, расположенные с обратной стороны монтажного БП в салоне авто

Номер	Предназначение
R1	Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2	Отвечает за работу нагнетателя двигателя.
R3	Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

БП в моторном отсеке

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгоранияОписание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя

Номер	Предназначение
R1	Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2	Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3	Этот компонент отвечает за функционирование кондиционера.
R4	Реле сигнала рулевого колеса.
R5	Также обеспечивает работоспособность вентилятора радиатора.
R6	Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7	От этого реле зависит работа стартера.

Это интересно: Где находится салонный фильтр ниссан альмера классик: излагаем обстоятельно

Процесс снятия и замены

Процедура демонтажа и установки новых ПП не несет в себе ничего сложного. Нужно просто быть немного внимательным и понимать, к чему может привести короткое замыкание.

Поэтому настоятельно не рекомендуем вам использовать самодельные предохранители, поскольку это не надежно с точки зрения безопасности.

На рисунке показано, как определить рабочий и нерабочий ПП.

Также обратите внимание на то, как должны выглядеть рабочие и сгоревшие ПП. В большинстве случае это можно определить визуально, поэтому трудностей данная процедура также не должна вызвать

Но бывают ситуации, когда ПП вышел из строя, а плавкая нить выглядит, как новая. В этом случае нужно действовать «методом тыка». То есть в гнездо, где, как вы думаете, стоит нерабочий ПП, установить рабочую деталь.

Рассмотрим процесс смены ПП на примере блока, установленного в салоне транспортного средства. В случае с монтажными БП, которые находятся в моторном отсеке, процесс смены будет идентичным.

Приступим:

1. Для начала откройте капот и отключите аккумулятор. Все работы по замене ПП или непосредственно блока необходимо выполнять при выключенном АКБ.
2. Откройте крышку элемента, за которой установлен сам БП.
3. Произведите осмотр компонентов устройства с целью определить вышедший из строя ПП.
4. При помощи щипцов извлеките сгоревший ПП и установите на его место новый.
5. Закройте обратно крышку БП и не забудьте подключить аккумулятор.

Найдите БП, установленный в вашем авто. На фото стрелкой показано его расположения в салоне.

Откройте декоративную крышку, за которой установлен БП.

Извлеките сгоревший ПП и установите на его место новый.

Закрыть

Ниссан альмера: расположение предохранителей в салоне

Предохранители в ниссан альмера классик могут находиться в разных частях автомобиля. Обычно это:

Схема предохранителей в ниссан альмера для салонной части представлена следующим набором элементов. Отдельно среди них выделяются реле:

Рис.1 Список предохранителей в салоне.

Реле в ниссан альмера н16 (как и прочих моделях этого авто) предназначаются для потребления более мощными узлами

Нужно обращать внимание на следующую маркировку:

• R1 (ответственное за работу фар — свет как ближний, так и дальний);
• R2 (на его ответственности — дроссель-заслонка);
• R3 (электростеклоподъемники);
• R4 (лампы для задних противотуманных огней).

Рис. 2. Реле в салоне.

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Их «обязанности» будут следующими:

Рис. 3. Реле в салоне с обратной стороны.

• R1 (включение-выключение катушки зажигания — выход из строя блокирует работу авто);
• R2 (нагнетание двигателя);
• R3 (функционирование дополнительных потребителей — различных автомобильных электроаксессуаров).

Ниссан альмера: расположение предохранителей в салоне

Предохранители в ниссан альмера классик могут находиться в разных частях автомобиля. Обычно это:

• салонный блок;
• моторный.

Схема предохранителей в ниссан альмера для салонной части представлена следующим набором элементов. Отдельно среди них выделяются реле:

Рис.1 Список предохранителей в салоне.

Реле в ниссан альмера н16 (как и прочих моделях этого авто) предназначаются для потребления более мощными узлами

Нужно обращать внимание на следующую маркировку:

• R1 (ответственное за работу фар — свет как ближний, так и дальний);
• R2 (на его ответственности — дроссель-заслонка);
• R3 (электростеклоподъемники);
• R4 (лампы для задних противотуманных огней).

Рис. 2. Реле в салоне.

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Их «обязанности» будут следующими:

Рис. 3. Реле в салоне с обратной стороны.

• R1 (включение-выключение катушки зажигания — выход из строя блокирует работу авто);
• R2 (нагнетание двигателя);
• R3 (функционирование дополнительных потребителей — различных автомобильных электроаксессуаров).

Устройство и неисправности

Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.

Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.

В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:

• неисправность какого-либо прибора;
• короткое замыкание электроцепи;
• слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
• неправильно проведённый ремонт электроузла автомобиля;
• производственный брак;
• чрезмерный износ.

Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

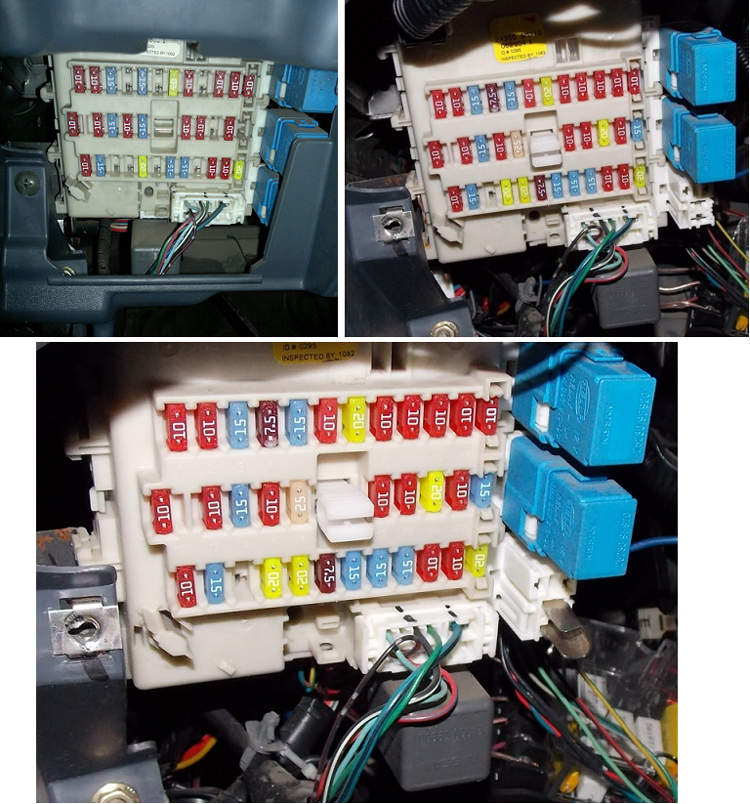

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

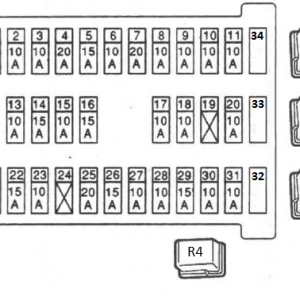

Схема первого блока с нумерацией для таблицы ниже

5:1752

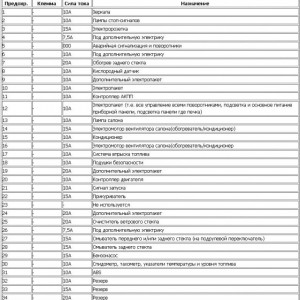

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

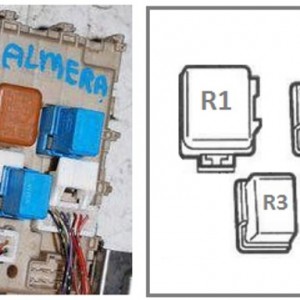

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

www.spike.su

Блок предохранителей в салоне

Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:

• 1 – комплекса кондиционирования;
• 2, 3 – зажигания;
• 4 – вспомогательных электрических механизмов.

Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):

• 1, 2 – электрический мотор комплекса отопления (15А);
• 3, 12 – резерв;
• 4 – поворотники;
• 5 – лампочка заднего хода, освещение панели приборов;
• 6 – ABS;
• 7 – дворники (20А);
• 8 – подогрев кресел переднего ряда;

9 – топливный насос (15А);

16 – предохранитель прикуривателя (15А);

• 17 – обогрев и регулировка внешних зеркал;
• 18 – освещение внутреннего салонного пространства;
• 19 – центральный замок (15А);
• 20 – салонные фонари;
• 21 – мультимедиа;
• 22 – ЭБУ силового агрегата;
• 23 – подушки безопасности;
• 24 – кондиционер;
• 25 – АКПП;
• 26 – зажигание.

Также на наружной поверхности установлены релейные устройства для обеспечения работы:

• 1 – стеклоподъёмников;
• 2 – задней противотуманки;
• 3 – центрального замка.
