Предохранители и реле автомобиля niva chevrolet

Снятие блока для систем управления двигателем

Это наиболее сложная операция, поэтому она может занять много времени. Причиной тому служит то, что придется снять часть элементов машины, используя ключ на 10 и крестообразную отвертку.

Чтобы снять блок для систем управления двигателем, мы:

• Открываем крышку перчаточного ящика и избавляемся от ограничительных шнуров, отстегивая их.
• Избавляемся от двух саморезов внутри перчаточного ящика и винтов, крепящих облицовку в правой боковой части.
• Извлекаем семь саморезов, расположенных внутри ящика, и два из нижней части. Ящик извлекаем, колодку с лампы подсветки отключаем.

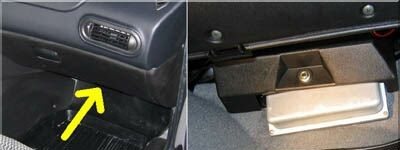

• Блок предохранителей и блок управления заметен в глубине приборной панели даже невооруженным взглядом. Предохранители защищает кожух, поэтому, чтобы получить к ним доступ, нужно извлечь гайку фиксации с помощью ключа на 10. На кожухе имеется схема с назначением и типом каждого элемента.
• Гайки, крепящие блок предохранителей, тоже снимаем с помощью ключа на 10.
• Блок (либо отдельные его вставки) заменяем, учитывая номиналы предохранителей. Проводим сборку в обратном порядке, возвращаем щиток на место.

Теперь проверим, работает ли механизм корректно. Для этого достаточно запустить ту систему, предохранитель которой перегорел.

Схема реле и предохранителей Шевроле Нива до 2009 (дорестайлинговая)

Года выпуска

2002

2003

2004

2005

2006

2007

2008

Схема реле

Номер на схеме	За что отвечает
К1	перемычка
К2	реле стеклоочистителя (дворника)
К3	реле-прерыватель указателей поворота и аварийной сигнализации
К4	реле ближнего света фар
К5	реле дальнего света фар
К6	дополнительное реле
К7	реле обогревателя заднего стекла

Плавкие предохранители и вставки

Номер-наименование	За что отвечает	Сила тока, в А
F1	лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.	5 А
F2	ближний свет в левой фаре. Аналогично реле К4.	7,5 А
F3	дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.	10 А
F4	резервный предохранитель.	10 А
F5	электрические стеклоподъемники передних дверей и их реле.	30 А
F6	блок управления блокировкой дверных замков.	15 А
F7	звуковой сигнал и его реле, предохранитель прикуривателя	20 А
F8	элемент и реле обогрева заднего стекла контакты. Аналогично реле К7.	20 А
F9	обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.	20 А
F10	резервный	20 А
F11	лампы правых габаритных огней.	5 А
F12	ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.	7,5 А
F13	дальний свет в правой фаре. Аналогично реле К5.	10 А
F14	резервный предохранитель.	10 А
F15	резервный предохранитель.	20 А
F16	прерыватель указателей поворота и аварийной сигнализации в режиме «аварийки». Аналогично реле К3.	10 А
F17	освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.	7,5 А
F18	электродвигатель печки и его переключатель.	25 А
F19	прерыватель указателей поворота и аварийной сигнализации в режиме поворотов, контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.	10 А
F20	резервный.	7,5 А

Выносные реле

Ниже основного блока реле расположены так называемые выносные реле в количестве 4 штук.

Номер выносного реле	За что отвечает
1	реле стеклоподъемников
2	реле противотуманных фар (ПТФ)
3	реле звукового сигнала
4	реле электропривода наружных зеркал

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

• неисправность крана отопителя;
• повреждение патрубков радиатора;
• выход из строя добавочного резистора;
• повреждение радиатора;
• неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

Принцип действия элемента

В данной модели автомобиля установлен электрический 12-вольтный бензонасос. Элементы, которое входят в его электрическую цепь:

• предохранитель;
• провод питания;
• датчик, определяющий уровень топлива в баке;
• реле.

При включении зажигания питание подается на реле, затем включается бензонасос, и сопровождающие в этот момент звуки свидетельствуют о том, что элемент работает в норме.

Если предохранитель исправен, но автомобиль по-прежнему не заводится, то причиной этому может быть поломка самого бензонасоса. Это легко проверить с помощью вольтметра: если напряжение будет 12 В, то это означает, что проблема в насосе, и решить ее можно путем замены на новый.

Фото где находится реле стартера Нива Шевроле

12.5.2 Замена шаровых опор

12.5.1. Замена шаровых опор

Перед тем как переходить к замене шарового шарнира, его необходимо шепетильно проверить (см. подразд. 12.5.4).

При проведении работ по замене шарнира направляться отвернуть гайку приводного вала. Так как масса автомобиля не должна приходиться на незакрепленный подшипник колеса, то гайку необходимо отворачивать после установки автомобиля на опоры.

В обзоре повествуется об реле стартера нива шевроле где находится фото, составленое из мнения и опыта автовладельцев.

Для замены шарнира направляться выполнить следующие операции:

— ослабить гайки колеса и мало поднять автомобиль;

— ослабить 12-гранную гайку вала привода и отделить вал от ступицы колеса (см. разд. 8);

— отсоединить болты крепления фланца вала привода от коробки передач и вынуть вал;

— пометить начальное положение головок трех указанных на рис. 262 болтов и вывернуть болты;

При установке нового шарового шарнира выполнить следующее:

— вложить шаровой шарнир в поворотный кулак;

— навинтить новую гайку и затянуть ее

Наровне с этим необходимо обратить внимание на следующее

Увликательные новости про реле стартера нива шевроле где находится фото Вы сможете найти на нашем сайте совсем скоро.

По причине того, что между шаровым шарниром и поворотным кулаком невозможно установить торцовую головку с динамометрическим гаечным ключом, то гайку необходимо будет затягивать накидным гаечным ключом до момента 35 Н·м. Момент затяжки придется определяется приблизительно. Кроме этого, болт с шаровой головкой может в один момент проворачиваться.

— убрать древесный брусок и нажатием установить амортизаторную стойку в верное положение. Ввести наровне с этим полуось в зацепление со ступицей колеса и в один момент состыковать ее с фланцем коробки передач;

— ввернуть три указанные на рис. 262 болта и затянуть их от руки. Позже смещать поперечный рычаг подвески , до тех пор пока промаркированные головки болтов не займут снова прошлые места. Затянуть болты в этом положении моментом 35 Н·м;

— вывести приводной вал на внутренней стороне в требуемое положение и затянуть его болты моментом 45 Н·м;

— затянуть согласно указаниям в разд. 8 гайку и опустить автомобиль на землю. Затянуть гайки колес моментом 110 Н·м.

Увликательное и интересное видео с ютуба о реле стартера нива шевроле где находится фото, коментарии зрителей и лучшие моменты только у нас.

https://youtube.com/watch?v=xgnCwgBWF6E

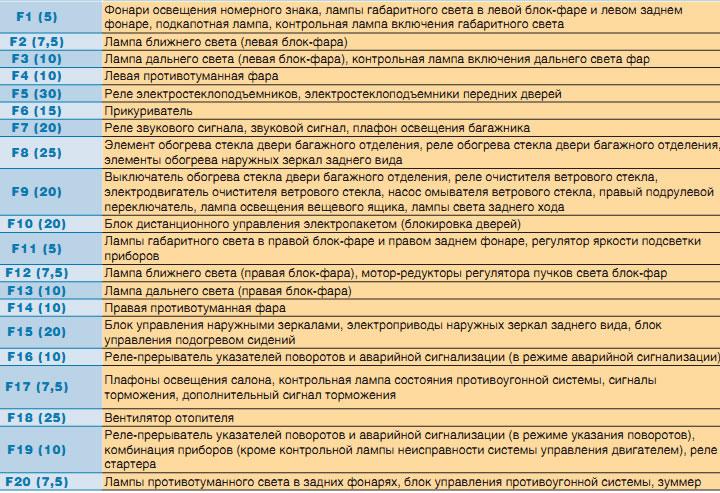

Схема блока предохранителей с 2009 года

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации;

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:

• красный — положительный полюс питания, в цепь которого включен предохранитель;
• черный — отрицательный, необходимо подключить на массу;
• голубой — через него осуществляется питание лампочки подсветки.

Расположение и внешний вид детали

Где находится реле стартера Нива Шевроле, знают не все водители. У этой марки она располагается для удобства обслуживания с левой стороны. Искать ее нужно около рулевой колонки. Смотреть нужно внизу под приборной доской. Размеры реле небольшие. Особенность: создан элемент так, что снять его нельзя. Визуально реле стартера напоминает небольшую коробочку (ее цвет черный).

Причины поломок различные:

• перегорели контакты;
• износились от времени или длительности использования;
• разрушились детали внутри механизма.

О поломке реле стартера сообщаю следующие сбои в работе:

• характерное жужжание под капотом. Начинается оно в момент запуска двигателя;
• стартер работает, но запуска мотора не происходит;
• стартер издает хорошо различимые щелчки, но не запускается.

При появлении одного или нескольких проявлений поломки, деталь нужно заменять, так как при дальнейшей эксплуатации износ будет увеличиваться. Рекомендуется предварительно выполнить диагностику у специалистов в мастерской.

Для качественной проверки устройство вынимают из панели приборов. Затем потребуется замкнуть его контакты. Они располагаются на задней стенке.

Замена: пошаговая инструкция

Правильная замена стартера требует проведения ряда мероприятий. Сложностей в работе нет, но нужно соблюдать определенную последовательность действий.

Для автомобилей, поступивших в продажу до 2009

Замена реле стартера нива шевроле выполняется следующим образом:

• отсоединяются клеммы от аккумуляторной батареи автомобиля (если пренебречь этим действием, может произойти замыкание, которое приведет к замене еще и электропроводки);
• открывается блок предохранителей, располагающийся с левой стороны внизу под панелью приборов;
• производится замена стартера.

Для работы потребуется набор инструментов и защита для рук.

Для выпущенных после 2009

Основные этапы производства замены реле будут сходными

Внимание обращают на предохранители, так как схема имеет отличия

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

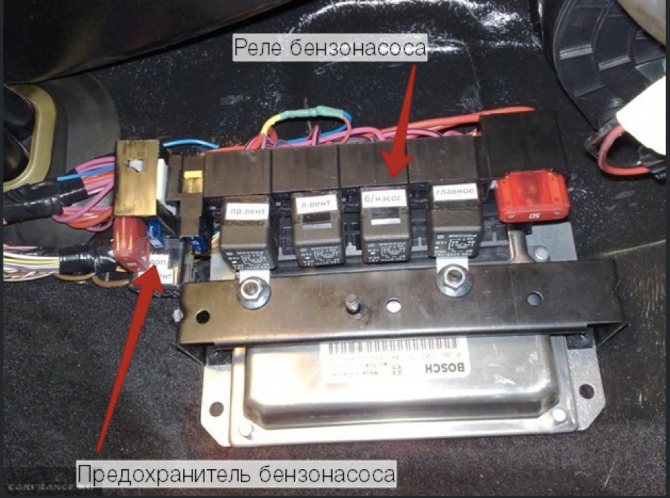

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

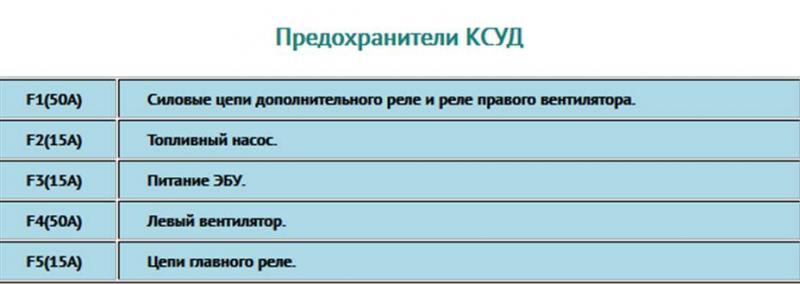

Назначение предохранителей

Назначение реле

Замена

Прежде чем производить замену необходимо выявить причину по которой произошло перегорания. Не рекомендуется на его место устанавливать какие либо перемычки, так как это может привести к повреждению электронных приборов или к короткому замыканию которое может спровоцировать пожар.

И так чтобы поменять перегоревший элемент нужно проделать следующие действия:

1. Выкручиваем винты которы е крепят крышку блока
2. Снимаем крышку
3. В нем имеются специальные щипцы, которыми вынимаем нужный предохранитель
4. Производим замену на новый

В случае если необходимо демонтировать весь блок целиком то нужно выкрутить винты которые его держат и отверткой разъединить колодки.

Довольно часто из строя выходит предохранитель бензонасоса Шевроле Шива, который расположен возле большого пятидесяти амперного реле. Детальней расположение можно увидеть на картинке снизу.

Подводя итог можно сделать вывод что прежде чем производить замену, нужно первым делом понять по какой причины он перегорел. Для этого достаточно прозвонить всю цепь, а также если не работает бензонасос поверить в каком он состоянии, и только после этого менять на аналогичный

“>

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

Номер	Предназначение
К1	Это реле не используется.
К2	Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3	Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4	Обеспечивает функционирование ламп фонарей ближнего света.
К5	Отвечает за работоспособность лампочек фонарей дальнего света.
К6	При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно: устройство обогрева заднего стекла двери багажника; устройство вентиляции отопительной системы; механизм омывания лобового и заднего стекла; а также механизм очистителя (дворников) как лобового, так и заднего стекла.
К7	Обеспечивает работу устройства обогрева заднего стекла двери багажника.
К8	Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Проверка механизма: пошаговая инструкция

Чтобы понять, что обозначает предохранитель и функционирует ли реле, рекомендуется обратить внимание на следующие сигналы:

• жужжащий звук, выходящий из-под капота с запущенным двигателем, но без вращения;
• работа стартера без работающего мотора;
• щелкающие звуки стартера (не запускается).

Если такие признаки имеются, следует поменять реле. Перед этим проводят проверка. Устройство извлекают. Замыкают контакты на задней стенке. Для замыкания цепи нужно приложить кусочек металла или проволоки. Если после этого стартер начинает работать без сбоев, то основная проблема заключается именно в реле этого элемента. Когда стартер начинает срабатывать, реле запускается, то чинить или заменять потребуется именно стартер.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации. Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме. Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах. Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы. Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла. Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен. Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.
