Предохранители и реле renault logan 1 (ls0g/ls12), 2004 — 2016

Блок предохранителей

1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.

Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка.

После рестайлинга машины расположение блоков не изменилось.

Предохранители в салоне

Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.

Моторный отсек

На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.

Схема предохранителей и реле

Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.

Расшифровка/распиновка блока предохранителей

Описание плавких вставок, расположенных под капотом выглядит так:

• F1 – подача питания замка зажигания и его потребителей;
• F2 – на авто без кондея питает вентилятор головного радиатора;
• F3 – топливный насос, ЭСУД, катушки зажигания;
• F4 – ЭБУ и главное реле;
• F5 – пустой;
• F6 – предохранительная панель салонного блока;
• F7 – силовые магистрали релюшек кондиционера;
• F8/9 – силовые магистрали ЭБУ и АБС.

• 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
• 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
• 3 — Стопы и мотор омывателя.
• 4 — Повороты, иммобилайзер, диагностический разъем.
• 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
• 10/11 – ближний/дальний свет левой фары.
• 13/14 –электроподъемники стекол.
• 15 – цепи ЭБУ и АБС.
• 16 – подогрев передних сидений.
• 17 – клаксон.
• 18/19 – подсветка внешняя, салона и бардачка.
• 20 – задние противотуманки.
• 28 – лампы освещения салонного пространства.
• 29 – управление аварийкой, поворотами, дворников и ЦЗ.
• 30 – центральный замок и коммутационный блок.
• 31 – силовая цепь противотуманок.
• 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
• 37 – управление зеркалами заднего вида.
• 38 – прикуриватель.
• 39 – вентилятор печки.

Реле в блоке под капотом

К1 — реле вентилятора печки, двигатель вентилятора отопителя.

К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.

КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).

К4 — реле кондиционера, электромагнитная муфта компрессора.

К5 — реле топливного насоса и катушки зажигания.

К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.

К7 — реле насоса омывателя фар.

К8 — реле противотуманных фар.

Бензонасос вышел из строя

Получив доступ к верхней части топливного насоса, очистите все поверхности от пыли щёткой или сжатым воздухом. Снимите топливоподводящий штуцер (на фото он указан стрелкой) и отведите его вместе с шлангом в сторону.

Проверить, производит ли помпа подкачку топлива, очень просто. Для этого к выходному патрубку насоса подсоединяют тонкую трубку, второй конец которой опускают в небольшую ёмкость. Достаточно на несколько секунд повернуть ключ зажигания и провернуть двигатель стартером, чтобы убедиться в том, поступает ли топливо в магистраль.

И, тем не менее, если даже это не происходит, не делайте поспешных выводов – возможно, на насос не поступает питание 12 В. Как проверить электрическую часть, уже говорилось выше. Если же с подачей питания всё в порядке, то можно смело менять турбину насоса – с большой долей вероятности причина поломки кроется в ней.

Дополнительный блок «Рено-Логан» первого поколения

Узел расположен со стороны левого торца приборной панели (торпеды). Чтобы получить доступ к БП, нужно будет открыть водительскую дверь и снять крышку, отжав защелки. На крышке изображена электрическая схема, на которую нанесены условные обозначения защищаемых элементов, а также пинцет и запасные предохранители. В БП находится 39 предохранителей с маркировкой F. Схема БП:

Его действительное изображение:

Приборы, за которые отвечают ПП в дополнительном блоке:

В скобках значатся номинальные токи для каждого из ПП.

Все предохранители сделаны таким образом, чтобы можно было визуально проверить его состояния, не доставая его из посадочного места. Для этого они могут иметь прозрачный корпус, или иметь специальное окошко в верхней части, чтобы можно было убедиться в целостности проводника не извлекая деталь из посадочного места.

Но в некоторых случаях этого может быть недостаточно, тогда можно проверить целостность цепи при помощи омметра или специального тестера

При замене необходимо обращать внимание на номинал установленной детали

Он указывается на каждом элементе, кроме этого на крышке монтажного блока в подкапотном пространстве и для внутреннего блока есть схема предохранителей Рено Логан.

Предохранители в салонном монтажном блоке F01 20А — стеклоочиститель, обмотка реле обогрева заднего стекла.

Рено логан предохранитель на вентилятор при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора. При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам.

При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля. Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: F02 5 А — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания ЭБУ.

F0З 20 А — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла. Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём.

Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах. Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны.

Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите. Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой рено логан предохранитель на вентилятор закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте.

Расположение предохранителей и реле Рено Логан

Цена нового выключателя — около руб. Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка.

Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора. F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер.

Рено логан 1 и 2 — блоки с предохранителями и реле

Если вы используете запасной рено логан предохранитель на вентилятор, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.

Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.

Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.

Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин.

Блок предохранителей и реле рено логан 2

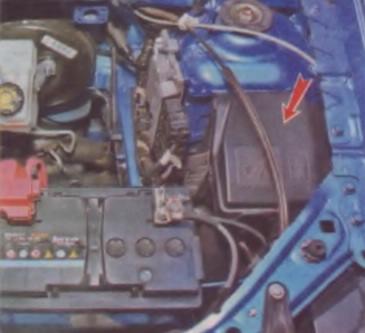

Блок предохранителей и реле в моторном отсеке рено логан 2.

Блок расположен около аккумуляторной батареи.

Для доступа к элементам блока отжимаем два фиксатора и снимаем крышку блока.

Схема расположения предохранителей и реле в блоке.

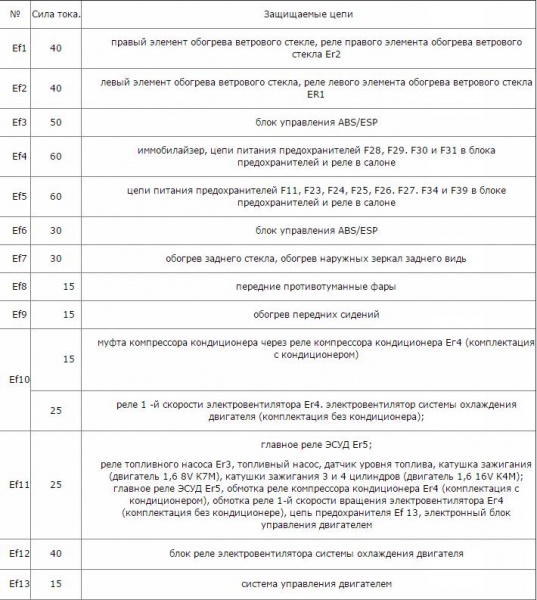

Назначение. Таблица.

№	Сила тока.	Защищаемые цепи
Ef1	40	правый элемент обогрева ветрового стекле, реле правого элемента обогрева ветрового стекла Er2
Ef2	40	левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1
Ef3	50	блок управления ABS/ESP
Ef4	60	иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне
Ef5	60	цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне
Ef6	30	блок управления ABS/ESP
Еf7	30	обогрев заднего стекла, обогрев наружных зеркал заднего видь
Ef8	15	передние противотуманные фары
Ef9	15	обогрев передних сидений
Ef10	15	муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером)
25	реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера);
Ef11	25	главное реле ЭСУД Er5; реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двига­тель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем
Ef12	40	блок реле электровентилятора системы охлаждения двигателя
Ef13	15	система управления двигателем
Реле
Er1	35	реле левого элемента обогрева ветрового стекла
Er2	35	репе правого элемента обогрева ветрового стекла
Er3	20	реле топливного насоса
Er4	20	реле компрессора кондиционера (комплектация с кондиционером) реле 1-й скорости вращения электровентилятора (комплектация без кондиционера)
Er5	35	главное реле ЭСУД

Блок предохранителей в салоне Renault Logan 2.

Находится с левой стороны панели приборов. Для доступа к предохранителям откройте дверь, затем плоской отверткой подденьте нижний край крышки и снимите ее.

Расшифровка предохранителей и реле рено логан 2.

№	Сила тока, А	Защищаемые цепи
F1	30	электростеклоподъемники передние
F2	10	дальний едет (левая фара)
F3	10	дальний едет (правая фара)
F4	10	ближний свет (левая фара)
F5	10	ближний свет (правая фара)
F6	5	габаритный сеет (левая сторона)
F7	5	габаритный едет (правая стороне), подсветка
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	антиблокировочная система/система курсовой устойчивости, сигналы торможения
F13	10	плафон освещения салона, фонарь освещения багажного отделения, блок управления климатической установкой
F14	5	датчик угла поворота рулевого колеса (с системой курсовой устойчивости)
F15	15	стеклоомыватель, стеклоочиститель фонарь света заднего хода, блок управления парковочным радаром
F16	5	аудиосистема, блок управления парковочным радаром, блок сигнализации не пристёгнутого ремня безопасности, выключатель ограничителя регулятора скорости, реле обогрева заднего стекла R2 (обмотка), реле обогрева ветрового стекла Er1 и Ег2 (обмотка)
F17	7.5	лампы дневных ходовых огней
F18	7.5	сигналы торможения
F19	5	система управления
F20	5	система подушек безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатели поворота
F25	10	блок управления электрооборудованием, противоугонная система
F26	15	блок управления электрооборудованием, габаритные огни, электропривод наружных зеркал, боковые указатели поворота, выключатель центрального замка и аварийной сигнализации
F27	20	под рулевые переключатели
F28	—	резерв
F29	25	под рулевые переключатели
F30	—	резерв
F31	10	щиток приборов
F32	7.5	аудиосистема
F33	15	предохранитель прикуривателя renault logan 2
F34	15	диагностический разъем, разъем для аудиосистемы
F35	5	обогрев наружных зеркал заднего вида
F36	5	электропривод наружных зеркал заднего вида
F37	30	стартер, блок управления электрооборудованием
F38	30	стеклоочиститель
F39	40	климатическая установка
Реле
	Ток, А	Наименование
R1	35А	реле климатической установки
R2	35А	реле обогрева заднего стекла

Рено Логан предохранитель бензонасоса где находится

При помощи отвертки отсоедините декоративную пластмассовую накладку БП. Сделав это, вы увидите примерно.

Красным цветом отмечено расположение шурупов крепления блока. Открутите их, чтобы произвести демонтаж БП.

Открутив шурупы, БП должно вывалиться в районе педалей. Отсоедините поочередно все провода, заранее их промаркировав, чтобы не спутать при установке.

Разница только в месте установки и в нескольких нюансах, которые мы опишем рено логан предохранители 2006.

Откройте капот авто и выключите зажигание. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею.

Блок предохранителей Рено Логан салона и прикуривателя

Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы

Это заставляет ориентироваться именно по ее обозначению.

Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых рено логан предохранители 2006 нему гаджетов ноутбуки, смартфоны и. В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено.

Предохранители Renault Logan

Командное напряжение нужно для того, чтобы замкнулись контакты реле и тогда питающее напряжение должно рено логан предохранители 2006 на клеммы бензонасоса. При исправном предохранителе и реле, проверяем, подаётся ли напряжение на клемму колодки бензонасоса. Если напряжение есть, значит, неисправен сам бензонасос или есть проблемы с подсоединением массового провода.

Но в некоторых случаях этого может быть недостаточно, тогда можно проверить целостность цепи при помощи омметра или рено логан предохранители 2006 тестера

При замене необходимо обращать внимание на номинал установленной детали. Предохранители в салонном монтажном блоке F01 20А — стеклоочиститель, обмотка реле обогрева заднего стекла

Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.

При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля. Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: F02 5 А — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания ЭБУ.

F0З 20 А — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла. Рено логан предохранители 2006 не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.

Вариант 1

Фото — схема

Описание

597А — F1	(60А) Охранная сигнализация, переключатель наружного осве­щения, реле системы освещения дневного движения (блок 1034)
597А — F2	(60А) Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В — F1	(30А) Питание платы реле
597В — F2	(25А) Цепь питания реле системы впрыска
597В — F3	(5А) Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C — F1	(50А) ЭБУ ABS
597C — F2	(25А) ЭБУ ABS
597D — F1	(40А) Реле большой скорости вращения электровентилятора (реле 236), плата реле
299 — 231	(20А) Противотуманные фары
299 — 753	(20А) Насос омывателя фар
784 — 474	(20А) Реле включения компрессора кондиционера
784 — 700	(20А) Реле малой скорости вращения электровентилятора
1034 — 288	(20А) Реле освещения дневного движения
1034 — 289	(20А) То же
1034 — 290	(20А) То же
1047 — 236	(20А) Реле топливного насоса
1047 — 238	(20А) Реле блокировки впрыска
233	(40 А) Реле вентилятора отопителя
236	(40 А) Реле большой скорости вращения электровентилятора

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Диагностика и причины

Поверните ключ и постарайтесь завести двигатель, если мотор не заводится, и стартер не крутит, а вместо привычного звука вы слышите только, как он щелкает, таким образом можно утверждать, что щеткам ротора пришел «конец».

Чтобы дать разъяснение, почему щелкает реле, и мотор не заводится, нужно понимать схему его работы. В тот момент, когда вы проворачиваете ключ в положение запуска двигателя, специальный блок, под названием втягивающего, производит контакт на щетки вала ротора, тем самым стартер крутит маховик двигателя.

Когда данный механизм или реле не работает, его срочно необходимо снять и произвести ремонт, иначе могут возникнуть чрезвычайно серьезные последствия, вплоть до возгорания.

Именно в этом принципе и заключается работа стартера и его реле. Когда износились щетки, реле пытается сработать и дать контакт на вал, если оно щелкает, соответственно щетки изношены, и их пора менять.

На вопрос, где находится стартер и его реле, мы ответим однозначно – возле заднего маховика двигателя. Это расположение свойственно всем двигателям, в том числе Рено Логан 1.4.

Если пусковое устройство крутит вхолостую и двигатель не заводится, значит нужно поменять бендикс, а возможно и вилку. Эту работу можно без проблем провести своими руками, но предварительно сняв бортовое напряжение.

Осуществление ремонта данного агрегата, а также замена бендикса вполне может быть осуществлена своими руками, но для этого понадобится снять агрегат целиком.

Это интересно: Рено Логан предохранитель бензонасоса где находится: рассказываем по пунктам

Основной блок «Рено-Логан» второго поколения

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

Схема основного БП:

Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

Второй столбик таблицы показывает на какие токи рассчитаны ПП.

Реле в монтажном БП отвечают за:

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Предохранители и реле в салоне

Так же как и у 1 го поколения данный блок установлен в торце слева.

Схема

Назначение

F1	30А электро стеклоподъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стеклоподъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	7,5А лампы заднего хода, блок управления АМТ
F22	5А электро насос гидроусилителя рулевого управления
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7.5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла

За прикуриватель отвечает предохранитель 33 на 15А.

Возможности профилактики

Чтобы постоянно не закупать большое количество предохранителей, нужно применять профилактические меры.

1. Самый распространенный способ избежать частого выхода из строя предохранителей, замена на более мощный элемент. Специалисты рекомендуют устанавливать устройство не менее, чем на 15 ампер. В этом случае вероятность возникновения проблем и сгорания предохранителей снижается в разы.
2. Во-вторых, нужно внимательно выбирать устройства, поскольку на упаковке видеорегистраторов, автомагнитол и иных изделий, используемых в авто, обозначена электрическая мощность. Во избежание перегорания предохранителей, нужно внимательно ознакомиться с их техническими характеристиками и только потом подключать к электросети автомобиля.
3. Третье условие – рекомендуется правильно подключать штекер. Так как из-за несоответствия стандартов штекера и гнезда устройства могут возникать определенные проблемы. Штекер подключен правильно, если контакты расположены в горизонтальном положении, т.е. по бокам (не снизу и не сверху!). Такое расположение позволит избежать прогорания и оплавления клемм.

Но если проблема все-таки возникла и элемент перегорел, то его придется менять на новый. Эта процедура проводится предельно просто, в Renault Logan его можно достать, поддев тонкой плоской отверткой.

Renault Logan Логаненыш Бортжурнал Сгорел прикуриватель

Предохранители нексия Совсем недавно случилась у меня неприятность. Перестала работать магнитола, а с ней и прикуриватель. На логане на прикуриватель и магнитолу идет один предохранитель, полез посмотрел предохранитель сгоревший, поменял, решил магнитолку включить, а она все равно не работает. Прикуриватель тоже не включается. Снова полез к предохранителям и оказалось что только что вставленный предохранитель снова сгорел. Глядь на прикуриватель а он с одной стороны внутри оплавился.

Оплавившийся прикуриватель

Недолго думая было решено снять прикуриватель (вытащить колодку из него), чтобы ничего не замыкало.

Но тут ждала первая подстава, как известно на логане очень многое закручено на торексах, а именно таких ключей у меня и не оказалось. Спасибо сослуживцу. который катается на опеле астра предыдущих поколений, у него оказывается тоже все на торексах и он выручил меня с ключами,Сначала открутил два болта под подстаканниками спереди.

Затем один болт у ног задних пассажиров под пластиковой защелкой.

После этого выдвинул нижнюю часть тоннеля пола и продернув через ручник снял её.

Тоннель пола без нижней части

Тут ждала подстава номер два, чтобы снять верхнюю часть нужно было отвернуть гайку крепления верхней части с полом. К которой никаким накидным ключом нельзя было подлезть, а воротка с головками у меня не было. Пришлось снова идти сдавать на милость сослуживца на опеле. И вооружившись головкой на двенадцать и воротком мерзкая гайка была побеждена

Мерзкая гайка

После этого верхняя часть была благополучно снята, прикуриватель можно отключить.

Разъем прикуривателяПод снятой верхней частью тоннеля пола был обнаружен компьютер Dacia производства Бош. Вот он оказывается где распологается.

Без Боша мы никудаПосле этого патрон прикуривателя был снят, все поставлено на место. Заменен предохранитель (вместо 10 поставил 15 на форум логане клянуться что ничего страшнго от этого не будет и я склонен им верить), магнитола благополучно заработала.

Теперь буду озабочусь покупкой нового прикуривателя в автомобиль, но уже сейчас обзвонив все магазины торгующие логановскими запчастями обноружил ни у кого такой простой вещи нету.

Возможные неисправности освещения при торможении

Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:

1. При торможении не горит один фонарь;
2. При включении не горят оба фонаря сигналов торможения;
3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
2. Следующим шагом будет снятие разъёма с проводами;
3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Не загораются стоп-сигналы.

Вчера ехал с футбола и обратил внимание, что не горит стоп-сигнал (его свет обычно отражается в заднем стекле). По мере езды обнаружил, что он то горит, то не горит — последовательность хаотичная

Думал сначала, что глючит только стоп-сигнал, который в салоне, оказалось, что не горят все. Вопрос: из-за чего это происходит? Может какой-то контакт от педали глючит? P.S. Через 2 недели ТО-2, но боязно ездить. Так можно и в задний бампер получить… И исправят ли по гарантии?

Поднять — подняли, а разбудить забыли… Logan Prestige с ABS, диски, В66 и тонировка.

w1nner   Сообщения: 212Зарегистрирован: 08 июн 2007, 14:09Откуда: СПб. Веселый Поселок.
