Предохранители renault sandero

Предохранительный блок в салоне

Находится он в нижней части торпеды в левой ее стороне у водительского места и прикрыт пластиковой крышкой. Рядом с блоком можно увидеть ручку открытия капота.

Система предохранителей несет ответственность за работу:

• световой сигнализации
• охранной системы авто
• отопительной печки и прикуривателя
• электрического оборудования (кондиционер, стеклоподъемники дверей, задний стеклоочиститель, дальний и ближний свет фар, указатели поворотов).

За работу прикуривателя отвечает элемент F33.

На электрических цепях небольшой мощности в автомобиле Рено Сандеро применяют простейшие плавкие вставки, а для более мощных используют реле.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Это интересно: Где находится разъем диагностики рено дастер — разбираемся по порядку

Рено сандеро 1

h2<dp>1,0,0,0,0—>

Блок в салоне

h3<dp>1,0,0,0,0—>

Он находится в торце панели приборов.

p, blockquote<dp>4,0,0,0,0—>

p, blockquote<dp>5,0,0,0,0—>

Схема

p, blockquote<dp>6,0,0,0,0—>

p, blockquote<dp>7,0,1,0,0—>

Расшифровка

p, blockquote<dp>8,0,0,0,0—>

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

p, blockquote<dp>9,0,0,0,0—>

Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.

p, blockquote<dp>10,0,0,0,0—> p, blockquote<dp>11,0,0,0,0—>

Блок под капотом

h3<dp>2,0,0,0,0—>

Схема

p, blockquote<dp>12,0,0,0,0—>

p, blockquote<dp>13,0,0,0,0—>

Обозначение предохранителей

p, blockquote<dp>14,0,0,0,0—>

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

p, blockquote<dp>15,1,0,0,0—>

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Некоторые советы при работе на электрических цепях автомобиля

• в случае необходимости снятия перегоревшей вставки нельзя использовать металлические отвертки или другие предметы. Постарайтесь их избежать, в противном случае может возникнуть короткое замыкание в цепи электрооборудования,
• не рекомендуется отсоединять клеммы аккумуляторной батареи, когда двигатель работает и не заглушен. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием,
• если возникает необходимость провести электросварочные работы на корпусе автомобиля, то соединительные клеммы АКБ и генераторной установки должны быть отключены, а также отсоединяется ЭБУ двигателя,
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам,
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку,
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Нарушение целостности некоторых плавких вставок невозможно определить визуально. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой-пробником. Как это работает? Предполагаемый сгоревший предохранитель вынимают из цепи. На его место подключается лампа. Если она начинает мигать, значит, в основном жгуте проводов есть замыкание. Возможно в каком-то из проводов пробило изоляцию.

Используя эту лампу-пробник, можно проверить электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

Схема предохранителей Сандеро

На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.

Распиновка предохранителей и реле

Вариант 2012 года будет сильно отличаться от систем более новых модификаций. Привести единую схему в одном фото или описании не получится. Схематическое изображение будет слишком большим и сложным для понимания. По этой причине производитель не приводит в руководствах по ремонту машины отдельные части электросхемы.

Предохранитель кондиционера

В первом поколении отвечает вставка подкапотного модуля F07. Стандартное реле муфты К4 ответственно за работу самого агрегата. После рестайлинга эти показатели изменились F39 и R1 или ER4.

Предохранитель топливного насоса

У модели 2010 года питается от бортовой сети через элементы F2 и 03 моторного и салонного блоков соответственно. От них подается напряжение на релейный выключатель К5.

Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.

Предохранитель стартера

Элементы изначально были вынесены отдельно от основных модулей. Обновленное авто получило предохранитель стартера №37.

Втягивающее реле и силовые выключатели устанавливаются на одинаковых местах. Это обусловлено конструктивными особенностями агрегатов.

Предохранитель омывателя

Для дорестайла система построена через элемент F03 и релейный выключатель К7. Рестайлинговый вариант защищен через элемент 15.

Поворотники

Для автомобиля первых годов выпуска предохранитель системы поворотов установлен в гнезде F4. Система переключателей запитана через вставку №29.

После обновления 2014 года устройство переместили в контактный разъем F24.

Релейные переключатели прерывателей устанавливаются на обоих модификациях машины отдельно. Расположение деталей можно определить по характерному щелканью под доской.

Предохранитель дворников

В первой модификации автомобиля за питание отвечает элемент F1. Паузы в срабатывании позволяет делать элемент 29.

Ходовые огни

Дневные осветительные приборы вынесены на гнездо №27 салонной монтажной платы. Реле ДХО монтируется отдельно под капотом.

Предохранитель габаритов

Система управления активацией габаритного света на первой модификации машины запитана для каждого борта отдельно. Здесь это предохранители 18 и 19 для левой и правой стороны.

Новое поколение оборудовано по другому принципу. Задние габариты вынесены на предохранитель F6, а передние проходят через F7.

Вентилятор охлаждения

Система защищается от силового элемента F36 в версии дорестайл. Отсюда замыкаются управляющие контакты релейного выключателя К2 и 3 соответственно.

В новом поколении автомобиля для модификации без кондиционера, за принудительный охладитель ответственна вставка 02 салонного модуля. Если на машине есть кондер, силовые жилы защищены от элементов 07 и 08 подкапотного отсека. Также здесь присутствует магистральная вставка Ef7. Если вентилятор отказал совсем, ее следует проверить в первую очередь.

Как происходит замена вставок

В случаях с салонным блоком и БП, находящегося в моторном отсеке, замена плавких вставок не представляет вообще никаких проблем в отличии от моделей Меган 2 и 3. Чтобы правильно определить неисправную комплектующую блока, следует воспользоваться схемой расположения предохранителей Renault SANDERO.

Рено Сандеро зачастую страдает нарушением работы прикуривателя, а именно вставка под номером 33. Данная цепь запитана от 10А, через нее ток подается и на аудиосистему автомобиля.

Если перегоревший предохранитель найден, не надо спешить поменять его на новую деталь и считать ремонт законченным. Следует разобраться в причине возникновения данной неисправности, чтобы потом не наступить на те же грабли.

После того, как крышка открыта, нашему взору открываются вставки, которые извлекаются из своих посадочных мест простым покачиванием в стороны.

Новые детали ставятся на свои места и крышка блока фиксируется защелкой.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

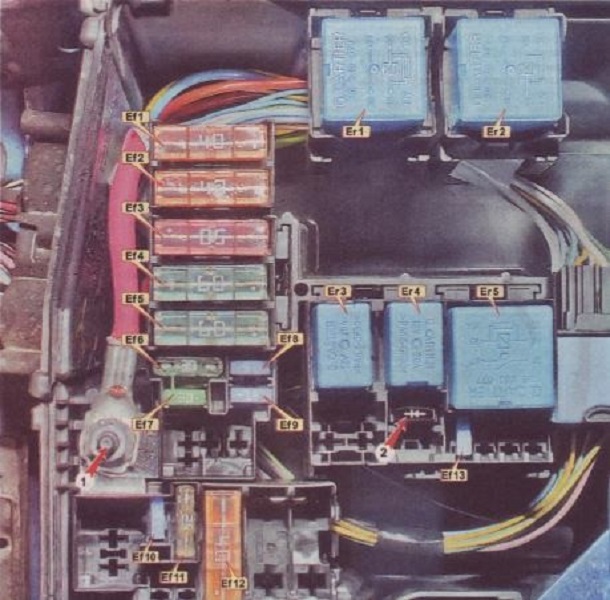

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Назначение предохранителей в салоне автомобиля

№ (Ампер)	Защищаемая цепь	№(Ампер)	Защищаемая цепь
	Очиститель ветрового стекла		Электрообогрев наружных зеркал заднего вида
	Комбинация приборов, ЭБУ		Место под установку охранной сигнализации
	Выключатель фонаря заднего хода		Усилитель рулевого управления
	Электронная блокировка пуска двигателя (блок управления подушек безопасности и преднатяжителей ремней безопасности*)		Газовое оборудование
	Автоматическая коробка передач		Блок управления подушками безопасности и преднатяжителями ремней безопасности
			Задний стеклоочиститель, выключатель фонаря заднего хода
	Левая фара (ближний свет)		Освещение салона
	Правая фара (ближний свет)		Общее питание
	Левая фара (дальний свет)		Блокировка открывающихся элементов кузова
	Правая фара (дальний свет)		Противотуманные фары
	Задние электростеклоподъемники		Электрообогрев заднего стекла
	Передние электростеклоподъемники		Электровентилятор системы отопления (кондиционирования) и вентиляции салона
	Блок управления ABS		Электропривод наружных зеркал заднего вида
	Электрообогрев передних сидений		Автомагнитола
	Звуковой сигнал		Системы отопления (кондиционирования) и вентиляции салона
	Габаритный свет левого борта, выключатель аварийной сигнализации, прикуриватель
	Габаритный свет правого борта
	Выключатель Заднего противотуманного фонаря

*только для автомобилей до 2009 г. выпуска. F6, F8, F22, F33-35 – резерв.

Назначение реле и предохранителей в моторном отсеке

Блок реле/ предохранителей	№ (ток А)	Назначение
		Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения
	Переключатель наружного освещения, монтажный блок предохранителей салона
		Питание платы реле
	Цепь питания реле системы впрыска
	Цепь питания реле системы впрыска, электронный блок системы управления двигателем
		Реле включения компрессора кондиционера
	Реле электровентилятора
		Реле топливного насоса
	Реле блокировки впрыска
Отдельное реле		Реле вентилятора отопителя

Поиски места короткого замыкания

Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра.

Напряжение в цепи должно отсутствовать. Подергайте проводку, наблюдая за лампой-пробником.

Если лампа начнет мигать, то в данном жгуте проводов есть замыкание на «массу», возможно, вызванное перетиранием изоляции проводов.

Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с массой. Отсоедините аккумуляторную батарею и подсоедините один из проводов лампы-пробника, имеющей автономный источник питания, к точке с заведомо хорошим контактом с «массой», другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с массой в порядке (и наоборот).

Проверка на отсутствие обрыва

Проверку проводят для обнаружения обрывов электрической цепи.

После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания.

Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет, Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва.

Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение ВКЛ лампа пробника должна загораться.

Локализация места обрыва

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как визуально проверить клеммы на появление коррозии или нарушение качества их контактов тяжело из-за ограниченного доступа к ним (обычно клеммы закрыты корпусом контактного разъема).

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта.

Не забывайте об этом при попытках локализации причины отказа подозреваемой в наличии обрыва цепи.

Нестабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудную задачу, при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и пр.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через массу (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования, могут быть вызваны прекращением подачи на них электрического тока от батареи или возврата тока в батарею.

Рено Сандеро Степвей где находятся предохранители

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ.

Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений.

В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

• Системы зажигания и объединенных с замком потребителей;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Силовых реле кулеров и запитки главного регулятора;
• Питания БП около консоли с приборами;
• Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Колпаки на колеса r16 Рено Дастер

Замена колодок Рено Дастер

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители.

Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ.

Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа

Применять ее следует осторожно, чтобы не повредить другие части электроцепи

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

Предохранители рено сандеро степвей

Renault Sandero — субкомпактный хэтчбек произведенный на одной платформе с рено логан. Внедорожная версия данной модели известна под названием Sandero Stepway. Рено сандеро 1 поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 годах. После, автомобиль обновили и в 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время, поставляется 2 поколение Renault Sandero. Мы предоставляем информацию с описанием предохранителей и реле рено сандеро степвей, места их расположения, фотографии и схемы блоков. Предоставим видео пример замены предохранителя прикуривателя.

Обращаем Ваше внимание, что количество элементов в блоках может отличатся от представленных и зависит от степени электро — оснащенности и года выпуска автомобиля
