Предохранители chevrolet lacetti

Схема реле и предохранителей Шевроле Лачетти под капотом

Монтажный блок под капотом

Реле

Единый артикул всех реле: 96190187

Номер на схеме	Наименование	За что отвечает
1	ILLUMINAT ION RELAY	Реле подсветки приборов
2	HORN RELAY	Реле звукового сигнала
3	MAIN RELAY	Главное реле или реле зажигания
4	HEAD LAMP RELAY	Блок фары
5	FRT FOG RELAY	Реле противотуманных фар (ПТФ)
6	A/C COMP RELAY	Реле муфты компрессора кондиционера
7	FUEL PUMP RELAY	Реле топливного насоса (бензонасоса) и катушки зажигания
8	POWER WIN DOW RELAY	Реле электростеклоподъемников
9	ELEC FAN LO RELAY	Реле вентилятора системы охлаждения двигателя (малая скорость)
10	DEFOG RELAY	Реле обогрева заднего стекла
11	ELEC FAN HI RELAY	Реле вентилятора системы охлаждения двигателя (высокая скорость)

Плавкие предохранители и вставки

Номер на схеме	Наименование	Защищаемая цепь	Ампераж, ток в А
A	Пинцет	—	—
Ef1	ВАТТ MAIN	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач	30
Ef2	ABS	Блок управления АБС, исполнительный блок АБС	60
Ef3	BLOWERMOTOR	Электровентилятор климатической установки	30
Ef4	IGN-2	Электростеклоподъемники, электропривод зеркал заднего вида, стартер	30
Ef5	IGN-1	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя	30
Ef6	ELEC FAN LO	Электровентилятор системы охлаждения двигателя (малая скорость вращения)	20
Ef7	DEFOG	Электрообогрев заднего стекла	30
Ef8	ELEC FAN HI	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)	30
Ef9	POWER WINDOW	Электростеклоподъемники (кроме двери водителя)	20
Ef10	DIS	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания	15
Ef11	ECM	Цепь питания главного реле	10
Ef12	HEADLAMP	Фары головного света, подсветка приборов и органов управления	25
Ef13	STOP	Сигнал торможения	15
Ef14	DR’S P/WDO	Элекгростеклоподьемники (дверь водителя)	20
Ef15	H/L HI	Дальний свет фар	15
Ef16	HORN	Звуковой сигнал	15
Ef17	A/C	Компрессор кондиционера	10
Ef18	FUEL PUMP	Цепь питания топливного насоса	15
Ef19	PASS F/BOX	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника	15
Ef20	H/L LO LH	Ближний свет (левая фара)	10
Ef21	EMS	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя	15
Ef22	INJECTOR	Форсунки, система рециркуляции отработавших газов	15
Ef23	IL LH	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)	10
Ef24	FOG	Противотуманные фары	15
Ef25	MIR HEAT	Электропривод и электрообогрев зеркал заднего вида	10
Ef26	DOOR LOCK	Система центральной блокировки замков	15
Ef27	H/L LO RH	Ближний свет (правая фара)	10
Ef28	IL RH	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)	10
Ef29	SPARE	Запасной	10
Ef30	SPARE	Запасной	15
Ef31	SPARE	Запасной	25

Схема предохранителей в монтажном блоке Chevrolet Lacetti

И так, для того, чтобы добраться до блока предохранителей в моторном отсеке Chevrolet Lacetti необходимо:

1. Нажать на защелку и снять крышку
2. На внутренней стороне крышки нанесена схема предохранителей и реле

Монтажный блок предохранителей и реле в моторном отсеке: Ef1-Ef28 — предохранители; К1, К2, К5, К6 — реле малого размера; К3, К4, К7-К11 — реле большого размера; 1 — пинцет для извлечения предохранителей; 2 — запасные предохранители

Блок питания	Классификация	№ предохранителя	Номинал	Назначение
.	.	ef1	30a	Главная аккумуляторная батарея (f13~f16, f21~f24)
.	.	ef2	60a	Цепи блока управления ABS
.	.	ef3	30a	Вентилятор отопителя
30	sb	ef4	30a	Выключатель зажигания (стартер, цепи предохранителей F5 – F8)
ВАТ (+)	(Медленно перегорающийпредохранитель)	ef5	30a	Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19)
.		ef6	20a	Низковольтное реле вентилятора системы охлаждения
.	.	ef7	30a	Элемент обогрева заднего стекла
.	.	ef8	30a	Силовая цепь реле высокой скорости вентилятора системы охлаждения
Ign2 (15a)	.	ef9	20a	Электродвигатели стеклоподъемников правой передней и задних дверей
Ign1 (15)	.	ef10	15a	Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов
30	.	ef11	10a	Контроллер ЭСУД, главное реле (sirius d4)
ВАТ(+)	.	ef12	25a	Фары, обмотка реле габаритного света
.	.	ef13	15a	Выключатель сигналов торможения, сигналы торможения
Ign2 (15a)	.	ef14	20a	Электродвигатель стеклоподъемника левой передней двери
56 СВЕТ	.	ef15	15a	Фары, дальн. свет
30	.	ef16	15a	Реле звукового сигнала, сирены, контактный выключатель капота
ВАТ(+)	.	ef17	10a	Компр. кондиц. Реле
Ign1 (15)	.	ef18	15a	Топливный насос
30 ВАТ(+)	.	ef19	15a	Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника
56 СВЕТ	Ножевой	ef20	10a	Лампа ближнего света левой фары
Ign1 (15)	предохранитель	ef21	15a	Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4), обмотка реле низкой скорости вентилятора системы охлаждения, обмотка реле высокой скорости вентилятора системы охлаждения, обмотка управляющего реле вентилятора системы охлаждения
30 ВАТ(+)	.	ef22	15a	Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ HV-240)
ПОДСВ. (58)	.	ef23	10a	Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа габаритного света в левом заднем фонаре, предупредительный сигнал
30 ВАТ (+)	.	ef24	15a	Реле противотуманных фар
Ign2 (15a)	.	ef25	10a	Наружное зеркало заднего вида с электроприводом
30 ВАТ (+)	.	ef26	15a	Центральная система блокировки дверных замков
56 СВЕТ	.	ef27	10a	Лампа ближнего света правой фары
ПОДСВ. (58)	.	ef28	10a	Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре, регулятор яркости подсветки приборов, часы, подсветка комбинации приборов, подсветка блока управления вентиляцией, отоплением и кондиционированием, подсветка блока автоматического управления кондиционером, подсветка пепельницы, подсветка регулятора направления пучков света фар, подсветка головного устройства звуковоспроизведения, подсветка выключателя режима HOLD, подсветка выключателя аварийной сигнализации
ЗАПАСНОЙ	.	ef29	10a	Не используется
.	ef30	15a	Не используется
.	ef31	25a	Не используется

Находим причину и восстанавливаем свет

Предохранитель задних противотуманных фар.

Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.

Этот предохранитель маркируется ef1 (номинал 30 А)

и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.

Алгоритм проверки на Шевроле Лачетти

Следовательно, для устранения неисправности делаем следующее:

1. Проверяем, работает ли подсветка бардачка . Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.

   Для начала смотрим подсветку бардачка.

2. Проверяем целостность предохранителей F4 и F6 , они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу (10 А).

   Проверяем на целостность предохранители F4 и F6.

3. Проверяем целостность предохранителя F21 номиналом 15 А , который по схеме отвечает за работу задних противотуманок.
4. Проверяем предохранитель EF1 на 30 А , который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный.

   Под капотом тоже есть блок предохранителей.

5. Далее необходимо долезть до панели приборов и проверить целостность ламп на ней. Тыльная сторона панели приборов.
6. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения . Его каталожный номер —96408390 , он находится в подкапотном монтажном блоке. Модуль выходит из строя крайне редко, но возможно и такое.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Где находится предохранитель

В автомобилях Лачетти с кузовами седан, универсал или хэтчбек используется унифицированная схема электрической проводки с монтажными блоками в моторном отсеке и салоне машины. Предохранитель прикуривателя расположен в салонном модуле, который находится под заглушкой на торцевой плоскости панели приборов со стороны кресла водителя. Вставка номиналом 15 А находится на 3 позиции сверху в крайнем правом ряду защитных элементов.

Как проверить и заменить

Если в машине не работает прикуриватель, то водителю необходимо выполнить действия:

1. Выключить зажигание и извлечь ключ из замка.
2. Открыть дверь, а затем снять декоративную пластиковую крышку, под которой находится монтажный блок. Для демонтажа крышки используется ручка, под воздействием усилия пластиковые защелки сжимаются, панель выходит из посадочного гнезда. На внутренней стороне крышки имеется наклейка с указанием номинала и назначения плавких элементов защиты.
3. Для извлечения предохранителей используется пластиковый пинцет, который хранится в отдельном гнезде в монтажном блоке под капотом (смонтирован позади аккумулятора). Для доступа к пинцету требуется снять крышку коробки.
4. Снятый элемент защиты необходимо осмотреть, прозрачный корпус позволяет визуально определить целостность металлической перемычки. Если цепь разомкнута, то необходимо установить новый предохранитель номиналом 15 А. Не допускается использовать детали с отличающимся номиналом или самодельные конструкции.
5. Закрыть крышку блока, уложить пинцет на штатное место, а затем проверить работоспособность приборов. Если прикуриватель не работает или предохранитель перегорает снова (без подключения дополнительной нагрузки), то необходимо проверить состояние электрической цепи и прибора. Поврежденные детали следует заменить на запчасти оригинального производства.

Chevrolet Lacetti Замена предохранителей и реле Шевроле Лачетти

Chevrolet Lacetti > Электрооборудование > Замена предохранителей и реле Chevrolet Lacetti

Chevrolet Lacetti Замена предохранителей и реле

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку, снимаем крышку монтажного блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.Заменяем перегоревший предохранитель новым.

Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой.Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

Потянув за ручку, преодолевая сопротивление защелок…

…снимаем крышку в левом торце панели приборов.С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Если необходимо снять монтажный блок в моторном отсеке…

…головкой «на 10» отворачиваем гайку.

Снимаем со шпильки наконечник провода.

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…

…и приподняв блок, отсоединяем от него колодки проводов.

Снимаем монтажный блок. Устанавливаем монтажный блок в обратной последовательности.

Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

Реле установлены на кронштейне, закрепленном на каркасе панели приборов.

Вынимаем рукой неисправное реле и заменяем его новым.Устанавливаем нижнюю облицовку панели приборов.

Замена предохранителей и реле Шевроле Лачетти

Заказать книгу «Chevrolet Lacetti. Устройство, эксплуатация, обслуживание, ремонт. Иллюстрированное руководство»

Скачать книгу «Chevrolet Lacetti. Устройство, эксплуатация, обслуживание, ремонт. Иллюстрированное руководство»

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Устраняем неприятные запахи правильно

Появление неприятного запаха в салоне при включении системы кондиционирования является следствием развития плесени и бактерий в вентиляционных магистралях и очищающих фильтров устройства. Очистить кондиционер можно химической дезинфекцией или механической прочисткой.

Для прочистки механическим методом снимаем центральную панель торпеды, после чего откачиваем хладагент из системы кондиционирования. Отсоединяем все патрубки в системе и аккуратно извлекаем, далее прочищаем магистрали щупом или проволокой с намотанной на конец губкой или щеткой, предварительно обработанных в техническом спирте или хлоргекседине. В завершении меняем очищающие фильтра на новые и собираем систему.

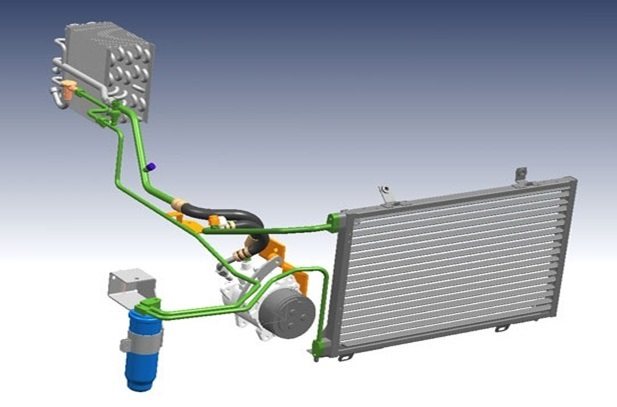

Кондиционер для Chevrolet Lacetti: стоимость и артикулы комплектующих

Производитель	Артикул	Класс оборудования	Совместимость по году выпуска авто	Примерная стоимость, руб.
General Motors	96804274	Эконом	2003-2013	12600
General Motors	96539388	Премиум	2003-2013	25000
General Motors	96484931	Оптимум	2003-2013	17000
Novline	Р96539394	Эконом	2003-2013	11000
Novline	Р96539392	Оптимум	2003-2013	15500

Выбирать АС для Шевроле Лачетти необходимо строго по VIN-номеру транспортного средства или путем сверки артикулов на совместимость в каталоге официального производителя. В противном случае существует вероятность приобрести оборудование несовместимого типа для транспортного средства по мощности, виду креплений или энергопотреблению.

Распространенные неисправности: почему кондиционер не работает

На работоспособность системы кондиционирования влияет множество факторов, следствие которых может стать причиной выхода из строя аппаратуры. Основными причинами нестабильной работы оборудования являются:

• Малый объем охлаждающего вещества – недостаток хладагента в системе АС сказывается на производительность оборудования, постепенно снижая качество охлаждения. При критически низком объеме фреона, кондиционер начнет перегреваться, что негативно сказывается на эксплуатационном ресурсе деталей и станет причиной дорогостоящего ремонта;
• Выход из строя вентилятора конденсора – неисправность вентилятора, реле или силовой проводки приводит к функционированию кондиционера при завышенной температуре, в результате чего снижается интенсивность охлаждения салона и могут появиться посторонние запахи;
• Высокое загрязнение конденсора – забитый грязью радиатор ухудшает охлаждение разогретого фреона в патрубках высокого давления, что также снижает эффективность функционирования устройства;
• Загрязнение фильтров влагой или пылью – попадание влаги в систему охлаждения конденсора через радиатор приводит к образованию конденсата, который при низкой температуре замерзает в ледяные крупинки. Образование льда в АС может стать причиной разрыва магистральных патрубков охлаждения, в результате чего устройство перестанет стабильно функционировать;
• Наличие засоров или механической деформации в системе – изношенность компрессора, поломка датчиков или клапанов, а также разрыв патрубков серьезно сказываются как на качестве охлаждения салона, так и на ресурсе запчастей.

При наличии проблем в работе системы кондиционирования пренебрегать ремонтом не стоит – в противном случае ситуация будет только ухудшаться. Оперативная замена и ремонт комплектующих позволит минимизировать ущерб автомобилю и восстановить функциональность устройства.

Методы устранения неисправностей

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части. Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Если на автомобиле погасли сразу все стопы, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих стопов становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа. Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе со строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Зачастую, еще одной проблемой становится то, что разъемы подключения стопов непосредственно к электрической цепи окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света. В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы стопов становится то, что нет надежного контакта на массу. Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Отсутствует питание

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на стопы не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой.

Сломано реле

Для того чтобы все работало правильно, как и в случае с фарами, подключение стопов проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести со строя этот элемент. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Предохранители шевроле лачетти (описание): характеристики и фото

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

С торца приборной панели

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

№
Ампер
Назначение предохранителя или реле

F1
10
предохранитель, отвечающий за состояние подушек безопасности

F2
10
ЭБУ

F3
15
аварийка

F4
10
панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР

F5
свободен

F6
10
кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники

F7
20
отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера

F8
15
управление зеркалами и люком

F9
25
стеклоочистители

F10
свободен

F11
10
ABS

F12
10
иммобилайзер, сигнализатор дождя

F13
10
автоматическая коробка передач

F14
15
аварийка

F15
15
сигнализация

F16
10
разъем для диагностики

F17
10
аудиосистема

F18
15
розетка двенадцать вольт

F19
15
прикуриватель

F20
10
задний ход, датчик селектора автоматической трансмиссии, салонное освещение

F21
15
задние противотуманки

F22
15
автоматика кондиционера

F23
15
аудиосистема

F24
10
иммобилайзер

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

№
Ампер
Назначение предохранителя или реле

Ef1
30
аккумуляторная батарея

Ef2
60
ABS

Ef3
30
вентилятор системы отопления

Ef4
30
система зажигания

Ef6
20
охлаждение

Ef7
30
обогрев заднего стекла

Ef8
30
увеличенная скорость вентилятора радиатора

Ef9
20
электростеклоподъемники (правая и задняя двери)

Ef10
15
ЭБУ

Ef11
10
основное реле, электронное управление двигателем

Ef12
25
наружное оборудование, габаритные огни

Ef13
15
стопы

Ef14
20
электростеклоподъемник (дверь со стороны водителя)

Ef15
15
дальний свет

Ef16
15
звук, сирена

Ef17
10
кондиционер

Ef18
15
топливонасос

Ef19
15
панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника

Ef20
10
левая фара

Ef21
15
ЭБУ, продувка адсорбера, охлаждение радиатора

Ef22
15
насос подкачки бензина, клапан рециркуляции отработавших газов

Ef23
10
левые габариты, освещения номера, предупреждающий сигнал

Ef24
15
противотуманки

Ef25
10
электропривод боковых зеркал

Ef26
15
центральный замок

Ef27
10
правая фара, ближний свет

Ef28
10
правые габариты

Ef29
10
запасной

Ef30
15
запасной

Ef31
25
запасной

К1
реле подсветки панели приборов и главной консоли

К2
реле звука

К3
главное реле зажигания

К4
запасной

К5
реле противотуманок

К6
компрессор кондиционера

К7
насос подкачки бензина, катушка зажигания

К8
электростеклоподъемники

К9
низкая скорость работы вентилятора

К10
обогрев заднего стекла

К11
высокая скорость работы вентилятора радиатора

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

№
Ампер
Назначение предохранителя или реле

1
реле-защита аккумуляторной батареи

2
реле-прерыватель указателей поворотов

3
реле-задние противотуманки

4
реле-блокировка стартера

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Процесс снятия и замены

Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.

Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.

Видео «Замена предохранителя прикуривателя»

На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

С торца приборной панели

Расположение блока слева панели приборов

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

№	Ампер	Назначение предохранителя или реле
F1	10	предохранитель, отвечающий за состояние подушек безопасности
F2	10	ЭБУ
F3	15	аварийка
F4	10	панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5	свободен
F6	10	кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F7	20	отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F8	15	управление зеркалами и люком
F9	25	стеклоочистители
F10	свободен
F11	10	ABS
F12	10	иммобилайзер, сигнализатор дождя
F13	10	автоматическая коробка передач
F14	15	аварийка
F15	15	сигнализация
F16	10	разъем для диагностики
F17	10	аудиосистема
F18	15	розетка двенадцать вольт
F19	15	прикуриватель
F20	10	задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F21	15	задние противотуманки
F22	15	автоматика кондиционера
F23	15	аудиосистема
F24	10	иммобилайзер

Блок электропредохранителей

Подкапотный блок

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

№	Ампер	Назначение предохранителя или реле
Ef1	30	аккумуляторная батарея
Ef2	60	ABS
Ef3	30	вентилятор системы отопления
Ef4	30	система зажигания
Ef6	20	охлаждение
Ef7	30	обогрев заднего стекла
Ef8	30	увеличенная скорость вентилятора радиатора
Ef9	20	электростеклоподъемники (правая и задняя двери)
Ef10	15	ЭБУ
Ef11	10	основное реле, электронное управление двигателем
Ef12	25	наружное оборудование, габаритные огни
Ef13	15	стопы
Ef14	20	электростеклоподъемник (дверь со стороны водителя)
Ef15	15	дальний свет
Ef16	15	звук, сирена
Ef17	10	кондиционер
Ef18	15	топливонасос
Ef19	15	панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника
Ef20	10	левая фара
Ef21	15	ЭБУ, продувка адсорбера, охлаждение радиатора
Ef22	15	насос подкачки бензина, клапан рециркуляции отработавших газов
Ef23	10	левые габариты, освещения номера, предупреждающий сигнал
Ef24	15	противотуманки
Ef25	10	электропривод боковых зеркал
Ef26	15	центральный замок
Ef27	10	правая фара, ближний свет
Ef28	10	правые габариты
Ef29	10	запасной
Ef30	15	запасной
Ef31	25	запасной
К1	реле подсветки панели приборов и главной консоли
К2	реле звука
К3	главное реле зажигания
К4	запасной
К5	реле противотуманок
К6	компрессор кондиционера
К7	насос подкачки бензина, катушка зажигания
К8	электростеклоподъемники
К9	низкая скорость работы вентилятора
К10	обогрев заднего стекла
К11	высокая скорость работы вентилятора радиатора

Схема подкапотного блока

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

№	Ампер	Назначение предохранителя или реле
1	реле-защита аккумуляторной батареи
2	реле-прерыватель указателей поворотов
3	реле-задние противотуманки
4	реле-блокировка стартера

Схема блока реле под панелью

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Выводы

Таким образом, используя схему электрооборудования и логику, можно найти причину нерабочих подсветок и габаритов. Удачного поиска и ровных солнечных дорог!

Подсветка Лачетти. Рассмотрим в этой статье устройство, проверку, ремонт и замену ламп подсветки органов управления Лачетти. А именно:

• подсветка блока управления климатической установкой Шевроле Лачетти
• подсветка корректора фар Шевроле Лачетти
• подсветка регулировки яркости Шевроле Лачетти
• подсветка кнопки аварийной сигнализации Шевроле Лачетти
• подсветка перчаточного ящика (бардачок)

Какие лампы применяются в Шевроле Лачетти хэтчбек можно прочитать в этой статье. А какие предохранители защищают эти цепи написано вот здесь

В подсветке органов управления Лачетти установлено семь ламп, включая подсветку перчаточного ящика. Три в блоке управления климатической установкой ( в народе блок кондиционера или блок печки) и по одной в корректоре фар, регулировке яркости подсветки приборов, в кнопке аварийной сигнализации и подсветке пепельницы.

Была у меня такая ситуация, что перестала работать вся подсветка Лачетти органов управления, кроме подсветки кнопки аварийной сигнализации и бардачка Я уж было подумал, что проблемы с проводкой, потому что, чтобы перегорели сразу пять ламп (подсветку пепельницы я не считаю, так как ей не пользуюсь никогда), как-то выглядит фантастически. Но, как оказалось, бывает и такое. Просто летом ездил с включенным освещением только в светлое время суток и не обращал внимания, что четыре лампы друг за другом благополучно перегорели, а пятая вообще отвалилась. Осенью, когда световой день уменьшился, стало заметным, что подсветка Лачетти отсутствует.
