Назначение

В автомобиле Шкода Октавия А5 установлено большое количество предохранителей, поэтому, чтобы иметь представление о место положении того или иного предохранителя и знать, за какое электрооборудование он отвечает, необходимо изучить схему расположения элементов, их особенности и характеристики.

Предохранительный блок в салоне машины следит за защитой следующих электрических цепей:

• блок управления системами ABS и ESC;
• работа подушек безопасности;
• климатконтроль и отопительная система;
• коробка автомат;
• очиститель заднего стекла;
• система подогрева автокресел.

Все вышеизложенные электронные системы контролируются пятиамперными защитными предохранителями. Плавкие вставки номиналом 10А отслеживают работу центрального замка автомобиля, переключателей внутреннего и наружного освещения, силового агрегата.

Что касается подкапотного защитного блока автомобиля Шкода Октавия, то он не имеет большого количества плавких вставок.

В зависимости от номинала предохранителя защищают следующие системы.

Номинал, А	На что распространяются
5	Сеть проводов для диагностики, рычаги переключения поворотных указателей и дворников, модуль управления двигателем, выключатель педали сцепления
10	Вентилятор системы охлаждения, клапан циркуляции отработанных газов, насос подачи вторичного воздуха, топливный насос
15	Цепь лямбда-зонда, клаксон, блок управления АКП, освещение багажного отделения, прикуриватель
20	Зажигание, модуль управления бортовым освещением, правые осветительные приборы
30,40,50	Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS

Подробная схема установки защитных устройств в предохранительных модулях Шкода Октавия А5 представлена в руководстве по эксплуатации транспортного средства. Схему также можно легко найти на сайтах в интернете, посвященных автомобильной тематике.

Блоки в салоне

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

Схема

Описание

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

Блок реле

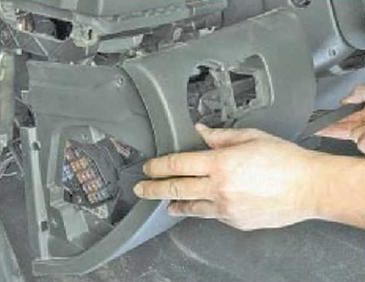

Расположен под самой панелью за облицовочной крышкой.

Фото — пример расположения

Обозначение реле

Расшифровка

1. реле звукового сигнала;
2. коммутационное реле;
3. усилитель освещения;
4. реле топливного насоса;
5. блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

Блок предохранителей в салоне

Для наглядности показано несколько фотографий блоков. Для сопоставления расположению основных предохранителей в разных машинах.

Предохр.	Клемма	Сила тока (А)	Назначение
			Диагностический разъём, блок управления двигателя, топливный насос
			блок управления ABS, ESC
			подушки безопасности
			Отопление, климатическая установка, фонари заднего хода
			Блок управления корректора фар
			Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
			не используется
			не используется
			не используется
			не используется
			не используется
			Блок управления центрального замка
			Диагностический разъём, переключатель освещения
			Блок управления АКП, блокировка селектора
			блок управления бортовой сети – плафоны освещения салона
			не используется
			Стеклоочиститель заднего стекла
			БУ распознания прицепа
			не используется
			Адаптивное освещение, левая и правая стороны
			Вентилятор Climatronic
			Стеклоподъёмники передних дверей
			Прикуриватель
			Обогрев заднего стекла, автономный отопитель и вентилятор
			Розетка в багажном отсеке
			топливный насос, форсунки (дизельного двигателя)
			Головное устройство
			Блок управления двигателя, обогрев вентиляции картера
			блок управления АКП, Haldex
			Вакуумный насос
			Стеклоподъёмники задних дверей
			Электропривод подъёмно-сдвижного люка
			Блок управления системы «Комфорт»
			Сигнал тревоги
			Омыватель фар
			Передние сиденья с обогревом
			Обогреваемые задние сиденья
			Вентилятор отопителя и климатической установки
			не используется
			не используется
			Тягово-сцепное устройство
			Тягово-сцепное устройство
			Тягово-сцепное устройство
			подогрев сидений
			Автономный отопитель и вентиляция
			Центральный переключатель света

Назначение

Схема расположения предохранительных элементов достаточно обширна и для точного определения расположения того или иного устройства необходимо тщательно изучить их особенности и характеристики. Так, модуль предохранительных элементов, который расположен в салоне автомобиля A5 (А7, Тур), обеспечивает защиту таких электрических цепей, как модуль управления системами ABS и ESC, цепи подушек безопасности, цепи климатического контроля и отопления, управления АКП, дворника заднего стекла, подогрева сидений и центрального переключателя освещения. Перечисленные цепи оснащены 5 амперными предохранительными элементами. 10-ти амперные устройства обеспечивают защиту управления центральным замком, переключателя освещения, модуля управления силовым агрегатом. 20-ти амперные применяются в цепи розетки багажника (не путать с подсветкой багажника), омывателя осветительных приборов. Полная схема отображена на нижеприведенной иллюстрации на примере модели Skoda Octavia Tour 1.6.

Модуль предохранительных элементов, который располагается в подкапотном пространстве моделей Октавия (в т.ч. Тур) оснащен меньшим количеством устройств. Так, 5-ти амперные защищают электрические цепи провода диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления. Элементы на 10 ампер используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса. 15-ти амперные защищают цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника.

Зажигание, модуль управления бортовой сетью и правыми осветительными приборами моделей Octavia защищены 20-ти амперными устройствами. Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS оснащены предохранительными элементами от 30 до 50 ампер.

С полной картой расположения предохранителей в автомобилях Skoda Octavia A5 /7, (Tour) можно ознакомиться в руководстве по эксплуатации автомобиля или в специальных методических пособиях.

Блок под капотом

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

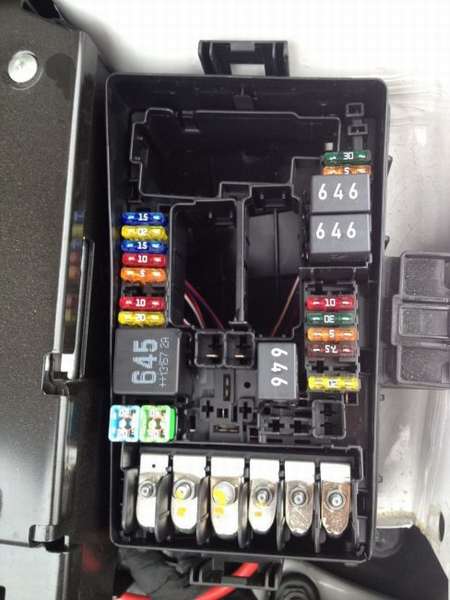

Фото — пример блока

Схема

FS — блок плавких вставок высокой мощности

Обозначение. Вариант 1.

F1	20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2	40А блок управления устройством ABS
F3	20А/ 30А Блок управления двигателем
F4	5А/ 10А  электроника двигателя, реле низкой тепло производительности
F5	10А реле выключения зажигания , электроника двигателя
F6	5А выключатель педали тормоза
F7	5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8	10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9	5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79-  (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10	15А реле топливного насоса  (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11	40А нагревательный элемент дополнительного воздушного отопителя
F12	40А нагревательный элемент, дополнительного воздушного отопителя
F13	15А/30А мехатроника КП с двойным сцеплением КП
F14	30А реле обогрева лобового стекла skoda oktavia a7
F15	20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16	20А реле выключения зажигания
F17	7,5А главное реле, блок управления двигателя, блок управления ABS
F18	5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19	30А блок управления электродвигателем стеклоочистителей
F20	10А звуковой сигнал противоугонного устройства
F21	20А блок управления устройством ABS
F22	5А блок управления двигателем
F23	30А стартер
F24	40А нагревательный элемент дополнительного воздушного отопителя
F25	—
F26	—
F27	—
F28	—
F29	—
F30	—
F31	15А вакуум-насос тормозного привода
F32	—
F33	—
F34	30А реле 2 обогрева лобового стекла
F35	—
F36	—
F37	20А блок управления дополнительным отопителем -J364-
F38	—

Реле

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Обозначение. Вариант 2.

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла — слева
14. Обогрев ветрового стекла — справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Расположение блоков и обеспечение доступа

Где находятся эти устройства и как до них добраться? Конструкторы концерна не стали сильно мудрить и что-то новое выдумывать. Блоки вполне удачно, как и в большинстве моделей автомобилей других производителей, расположены в доступных местах. Все очень просто.

Под капотом

В левой части автомобиля на водительской стороне и расположен предохранительный блок. Он включает в себя защитные устройства различного номинала от пяти до пятидесяти ампер. Для удобства каждый номинал наделен определенным цветом (маркировкой).

Номинал, А	Какого цвета корпус предохранителя
5	Светло-коричневого
7,5	Темно-коричневого
10	Красного
15	Синего
20	Желтого
25	Белого
30	Зеленого
40	Оранжевого
50	Красного

Чтобы добраться к защитному блоку, необходимо открыть капот, зафиксировать его в этом положении. Если смотреть на моторный отсек спереди автомобиля, то модуль будет располагаться справа возле амортизационной стойки Шкода Октавия А7.

Для доступа к внутренним плавким вставкам модуля необходимо снять пластмассовую крышку блока. Небольшим нажатием на фиксатор крышка выходит из зацепления.

Как видно, кроме предохранителей в блоке установлены два реле, отвечающие за работу электромотора вентилятора охлаждения и управления автоматической коробкой передач.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Дальний свет правый
F (Ф-2) / 5	—/— левый
F (Ф-3) / 10	Передняя противотуманная фара левая
F (Ф-4) / 10	—/— правая
F (Ф-5) / 20	Обогрев сидений, вентилятор печки
F (Ф-6) / 30	АБС (ABS)
F (Ф-7) / 30	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5	Топливная помпа (бензонасос)
F (Ф-9) / 10	Центральный замок
F (Ф-10) / 10	Дневные ходовые огни
F (Ф-11) / 10	Система кондиционирования
F (Ф-12) / 10	Подсветка салона, стоп сигнал
F (Ф-13) / 30	АБС (ABS) дополнительно
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 10	Зарезервировано
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 15	Зарезервировано
F (Ф-18) / 10	Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10	Печной отопитель, электрический усилитель руля
F (Ф-20) / 10	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5	Электрический привод стеклоподъемников
F (Ф-22) / 5	Аварийка
F (Ф-23) / 5	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5	Замок зажигания
F (Ф-25) / 5	Задняя передача
F (Ф-26) / 5	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Габарит правый
F (Ф-29) / 15	Габарит левый
F (Ф-30) / 20	Задняя противотуманная фара
F (Ф-31) / 15	Ближний свет левый
F (Ф-32) / 15	—/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Какой за что отвечает / что обеспечивает
K 2	Обогрев заднего стекла
K 3	Реле модуля управления силовым агрегатом
K 4	Реле топливной помпы
K 5	Зарезервировано
K 6	Дополнительное реле вентилятора системы охлаждения
K 7	Обогрев лобового стекла (основное)
K 8	—/— (дополнительное)
K 9	Система кондиционирования
K 10	Электрический вентилятор системы охлаждения
K 11	Центральный замок
K 12	Стартер (дополнительно)
K 13	Контакты сердцевины замка зажигания
K 14	Зарезервировано
K 15	Очиститель лобового стекла (дворники)
K 16	На фары, дальний свет оптики
K 17	Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

• Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
• Модули в монтажном блоке нагреты, несвойственен температурный режим;
• В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
• На приборной панели сигнализирует индикатор о неисправности в оборудования;
• Двигатель автомобиля не запускается.

Типичные причины выхода из строя предохранителей

• Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
• Покупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, концевиков силовых кабелей;
• Окисление клемм;
• Ослабленная фиксация контактов;
• Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат — контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово — сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Замена

Подготовительный этап:

• Пластиковый пинцет для извлечения модулей,
• Отвертка с плоским наконечником,
• Дополнительное освещение по мере необходимости,
• Комплект новых плавильных элементов.

Последовательность действий:

• Помещаем машину на ровную площадку, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз,
• Открываем водительскую дверь, слева от рулевой колонки, внизу расположен монтажный блок. Открываем пластиковую крышку, пинцетом извлекаем неисправный предохранитель. Для упрощения процесса поиска порядкового номера модулей, на тыльной стороне крышки нанесена схема – расположение предохранителей,
• Вставляем новый модуль, закрываем крышку.

Если возникла необходимость в замене монтажного блока целиком, то отвинчиваем два винта по краям платы, отсоединяем колодки с проводами, извлекаем блок в сборе. Далее проводим профилактику, замену, собираем конструкцию в обратной последовательности.

Замена предохранителей в моторном отсеке Шкода Октавия Тур:

• Глушим двигатель машины, выжимаем стояночный тормоз, открываем капот,
• В правой стороне, ближе к жабо расположен пластиковый корпус черного цвета с модулями и реле – коммутаторами. Отщелкиваем крышку, находим неисправный предохранитель согласно порядкового номера, указанного на тыльной стороне крышки,
• Заменяем элементы, закрываем крышку.

Процесс установки нового предохранителя окончен. Средний ресурс эксплуатации модуля 60 – 70 тыс. км. При покупке неоригинальных запчастей ресурс использования короче на 5 – 10 тыс. км.

Места установки БП и обеспечение доступа к ним

Шкода Октавия А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.

• Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
• Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
• После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.

БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.

Расположение модулей и обеспечение доступа к ним

Модули этих устройств в автомобилях Шкода Октавия A5 (А7, Тур) расположены в подкапотном пространстве и в салоне. Для доступа к устройствам, которые расположены в моторном отсеке необходимо поднять крышку капота и зфиксировать ее. Если смотреть на автомобиль с передней стороны, то блок предохранителей расположен справа возле стакана передней стойки автомобиля. Для того чтобы снять верхнюю пластиковую крышку модуля необходимо две скобы подвинуть в нижнем направлении и потянуть деталь на себя.

Блок предохранителей, который расположен в салоне, можно найти с торцевой стороны передней консоли. Для этого необходимо открыть переднюю водительскую дверь и при помощи плоской отвертки поддеть крышку модуля с нижней стороны.
