Шкода октавия а5

Блок под капотом

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

Фото — пример блока

Схема

FS — блок плавких вставок высокой мощности

Обозначение. Вариант 1.

F1	20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2	40А блок управления устройством ABS
F3	20А/ 30А Блок управления двигателем
F4	5А/ 10А  электроника двигателя, реле низкой тепло производительности
F5	10А реле выключения зажигания , электроника двигателя
F6	5А выключатель педали тормоза
F7	5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8	10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9	5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79-  (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10	15А реле топливного насоса  (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11	40А нагревательный элемент дополнительного воздушного отопителя
F12	40А нагревательный элемент, дополнительного воздушного отопителя
F13	15А/30А мехатроника КП с двойным сцеплением КП
F14	30А реле обогрева лобового стекла skoda oktavia a7
F15	20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16	20А реле выключения зажигания
F17	7,5А главное реле, блок управления двигателя, блок управления ABS
F18	5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19	30А блок управления электродвигателем стеклоочистителей
F20	10А звуковой сигнал противоугонного устройства
F21	20А блок управления устройством ABS
F22	5А блок управления двигателем
F23	30А стартер
F24	40А нагревательный элемент дополнительного воздушного отопителя
F25	—
F26	—
F27	—
F28	—
F29	—
F30	—
F31	15А вакуум-насос тормозного привода
F32	—
F33	—
F34	30А реле 2 обогрева лобового стекла
F35	—
F36	—
F37	20А блок управления дополнительным отопителем -J364-
F38	—

Реле

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Обозначение. Вариант 2.

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла — слева
14. Обогрев ветрового стекла — справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Предохранитель прикуривателя шкода октавия а5 | Авто Брянск

Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.

Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.

Блок предохранителей в салоне

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.

Схема предохранителей в салоне:

Назначение предохранителей в салоне:

1	10	Диагностический разъем, блок управления двигателем, топливный насос
2	5	Блок управления ABS, ESP
3	5	Подушки безопасности
4	5	Обогреватель, климатическая установка, фонари заднего хода
5	5	Электрокорректор света фар
6	5	Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex
7	—	Не используется
8	—	Не используется
9	—	Не используется
10	—	Не используется
11	—	Не используется
12	10	Блок управления центральным замком
13	10	Блок управления наружным освещением, стоп-сигналы
14	5	Блок управления АКПП, блокировка селектора
15	7.5	Блок управления освещением салона
16	10	Климат-контроль
17	—	Не используется
18	5	Датчики системы помощи при парковке
19	5	Блок управления тягово-сцепным устройством
20	5	Система помощи при трогании в подъем
21	—	Не используется
22	40	Вентилятор климат-контроля
23	30	Стеклоподъемники передних дверей
24	25	Прикуриватель
25	25, 30	Обогрев заднего стекла, дополнительный отопитель
26	20	Розетка в багажном отсеке
27	15	Реле топливного насоса, форсунки
28	—	Дополнительное оборудование
29	10	Блок управления двигателем
30	20	Блок управления АКПП
31	20	Вакуумный насос тормозной системы
32	30	Стеклоподъемники задних дверей
33	25	Электропривод люка крыши
34	20	Блок управления функциями комфорта
35	5	Охранная сигнализация
36	20	Омыватели фар
37	20	Подогрев передних сидений
38	30	Подогрев задних сидений
39	—	Не используется
40	40	Вентилятор системы отопления
41	15	Стеклоочиститель окна двери багажника
42	15	Стеклоомыватель лобового стекла
43	15	Тягово-сцепное устройство
44	20	Тягово-сцепное устройство
45	15	Тягово-сцепное устройство
46	5	Обогрев жиклеров стеклоомывателей
47	5	Реле дополнительного отопителя
48	—	Не используется
49	5	Переключатель освещения

Предохранители и реле в моторном отсеке

Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.

Схема предохранителей и реле в моторном отсеке:

Назначение предохранителей и реле в моторном отсеке:

Skoda Octavia 2 го поколения создана на платформе а5. Выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году с кузовами универсал и лифтбэк, как с бензиновыми так и дизельными двигателями. В данном материале мы предоставим описание блоков предохранителей и реле шкода октавия а5, места их расположения, фотографии и схемы. Отдельно выделим предохранители отвечающие за прикуриватель и омыватель. В заключении предложим для скачивания полную электрическую схему автомобиля.

Проверка и замена

Перед тем, как снять прикуриватель на Шкоде Октавии А5 2016 года, следует проверить его работоспособность. Нажимаем кнопку, а затем выжидаем 20 положенных секунд. Если после этого времени прикуриватель не разогрелся до нужной температуры или не отщелкнулся в начальное положение, то следует провести инспекцию. Ниже представлена таблица, рассказывающая о том, когда деталь можно ремонтировать, а когда необходима замена.

Причина неисправности	Варианты решения
Плохой контакт	Подогнуть металлические фиксаторы внутри патрона.
Наличие окислов или ржавчины	Обработать надфилем контакты от налета.
Перегоревший предохранитель	Замена предохранителя прикуривателя под номером F24 с номиналом 25 Ампер для Шкода Октавия А5.
Обрыв проводки	Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели.
Расплавление шайбы	Замена новым устройством.
Выгорание металлической спирали	Замена автоприкуривателя.

Блок предохранителей Шкода Октавия: маркировка, распиновка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шкода Октавия имеется два места расположения: салон и под капотом. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Предохранители салона

Схема расположения предохранителей в монтажном блоке, который находится Октавия:

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	система, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

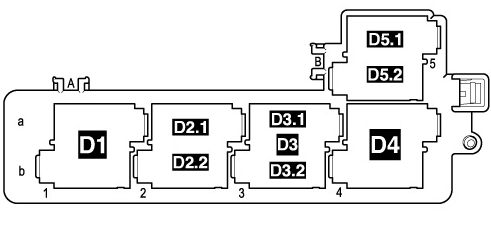

Реле

Для доступа к монтажному блоку реле в панели приборов необходимо снять облицовку панели.

1 — реле звукового сигнала; 2 — коммутационное реле; 3 — усилитель освещения; 4 — реле топливного насоса; 5 — блок управления работой стеклоочистителя

Для доступа снимите крышку аккумуляторной батареи.

Номер пре­дохранителя	Сила тока,А	Цветпредохранителя	Защищаемая цепь
1	110/150	—	Генератор
2	110	—	Блок управления освещением салона
3	40/50	—	Электродвигатель системы охлаждения двигателя
4	50	—	Электронный блок управления
5	50	—	Свечи накаливания дизельных двигателей
6	30	Зеленый	Электродвигатель системы охлаждения двигателя
7	30	Зеленый	Блок управления ABS
8	30	Зеленый	Блок управления ABS

Вывод

На Kia Rio имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат — контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово — сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Подкапотный монтажный блок

Номинал, А	Защищают
5	Цепи проводов диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления
10	Используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса
15	Цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника
20	Зажигание, модуль управления бортовой сетью и правыми осветительными приборами
30,40,50	Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS

Расположение модулей и обеспечение доступа к ним

Модули этих устройств в автомобилях Шкода Октавия A5 (А7, Тур) расположены в подкапотном пространстве и в салоне. Для доступа к устройствам, которые расположены в моторном отсеке необходимо поднять крышку капота и зфиксировать ее. Если смотреть на автомобиль с передней стороны, то блок предохранителей расположен справа возле стакана передней стойки автомобиля. Для того чтобы снять верхнюю пластиковую крышку модуля необходимо две скобы подвинуть в нижнем направлении и потянуть деталь на себя.

Блок предохранителей, который расположен в салоне, можно найти с торцевой стороны передней консоли. Для этого необходимо открыть переднюю водительскую дверь и при помощи плоской отвертки поддеть крышку модуля с нижней стороны.

Блок в салоне

Находится под панелью приборов, за перчаточным ящиком со стороны водителя. Для доступа нажмите на фиксатор A. Сразу потяните в направлении стрелки 1, затем 2.

Фото — пример блока

Схема

Описание

1. SCR (AdBlue)
2. Подогрев рулевого колеса
3. Не используется
4. Охранная сигнализация
5. Шина данных
6. Автоматическая коробка передач
7. Климатическая установка, приёмник дистанционного пульта управления автономного отопителя, обогрев заднего стекла, обогрев ветрового стекла, климатическая установка задней части салона, контроль давления в шинах
8. Переключатель освещения, датчик дождя, стояночный тормоз, эстетическая подсветка, датчик охранной сигнализации, фары
9. Подрулевой переключатель
10. Дисплей системы Infotainment
11. Освещение слева
12. Система Infotainment
13. Преднатяжитель ремня безопасности — левая сторона
14. Вентилятор климатической установки и отопителя
15. Электропривод регулировки рулевой колонки
16. Разъёмы USB, диагностический разъём, Phonebox
17. Комбинация приборов, аварийный вызов
18. Камера заднего вида
19. Система KESSY
20. Система SCR (AdBlue), тормозная система
21. Полный привод
22. Тягово — сцепное устройство
23. Подъёмно — сдвижной люк
24. Свет справа
25. Центральный замок: передняя и задняя двери с левой стороны, стеклоподъёмники слева, левое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
26. Подогрев передних сидений
27. Освещение салона
28. Тягово — сцепное устройство
29. Не используется
30. Регулировка амортизаторов
31. Открывание крышки багажного отсека
32. Система помощи при парковке, ассистент руления при парковке, ассистент выезда с парковки с контролем «слепых зон»
33. Подушка безопасности
34. Климатическая установка, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, подогрев сидений, стояночный тормоз, переключатель наружного освещения, панель переключателей, электрический дополнительный отопитель, розетки USB
35. Диагностический разъём, камера, радарный датчик
36. Светодиодная фара — правая
37. Светодиодная фара — левая
38. Тягово — сцепное устройство
39. Центральный замок: передняя и задняя двери с правой стороны, стеклоподъёмники справа, правое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
40. Розетка 12 В
41. Преднатяжители ремней безопасности — правая сторона
42. Механизм блокировки крышки багажного отсека, омыватель фар, омыватель ветрового и заднего стёкол
43. Усилитель аудиосистемы
44. Тягово-сцепное устройство
45. Элементы управления электрооборудования сиденья водителя
46. Розетка 230 В
47. Стеклоочиститель заднего стекла
48. Генератор звука спортивного автомобиля
49. Пуск двигателя, выключатель педали сцепления
50. Не используется
51. Подогрев заднего сиденья
52. Подогрев передних сидений
53. Обогрев заднего стекла

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС))
  D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как снять прикуриватель

Перед работами необходимо купить подходящий инструмент. Производитель рекомендует осуществлять снятие автоприкуривателя Skoda Octavia A5 со специальным съемником, стоимостью 1800 рублей. Однако можно выполнить эту процедуру проще, имея на руках небольшую отвертку.

1. Открываем капот, где снимаем минусовую клемму с аккумулятора, обесточивая цепь. Это гарантирует безопасность работ и отсутствие возможности короткого замыкания.
2. Вынимаем патрон прикуривателя.
3. Берем тонкую отвертку, аккуратно вставляем ее между пластмассой облицовки и металлическим патроном.
4. Отгибаем корпус к центру.
5. То же самое делаем с другой стороны. Затем отсоединяем колодку проводов.
6. Вынимаем светофильтр.

Далее проводим ремонт или замену прикуривателя Октавия А7. Сборка осуществляется в обратном порядке.

4. Предохранители и лампы накаливания

Предохранители

Замена предохранителей

Отдельные цепи тока предохраняются плавкими предохранителями. Предохранители расположены под крышкой в левой боковой стенке панели приборов и под крышкой в подкапотном пространстве слева.

• Выключите зажигание и соответствующие электропотребители.
• С применением отвертки, извлеките крышку предохранителей на боковой стороне панели приборов, как показано на рисунке выше, или же, соотв., крышку в подкапотном пространстве.
• Узнайте, который из предохранителей относится к данному потребителю.
• Из держателя в крышке для предохранителей на боковой стороне панели приборов извлеките пластмассовый зажим, наденьте его на соответствующий предохранитель и извлеките этот предохранитель.
• Замените перегоревший предохранитель (узнаете его по расплавленной металлической пластинчатой плавкой вставке) новым предохранителем одинаковой амперной силы.
• Снова наденьте крышку предохранителей.

Рекомендуется возить с собой в автомобиле все время коробку с запасными предохранителями.

Цветовая маркировка предохранителей

Цвет	Максимальная сила тока, А
светло-коричневый	5
темно-коричневый	7,5
красный	10
синий	15
желтый	20
белый	25
зеленый	30
оранжевый	40
красный	50

Внимание: — Не ремонтируйте предохранители и не заменяйте их на более мощные, опасность пожара! К тому же таким образом возможно повреждение другого электрооборудования. — Если замененный предохранитель сразу после включения соответствующего электропотребителя снова перегорит, необходимо проверить немедленно систему электрооборудование автомобиля на специализированной станции сервисного техобслуживания

Крышка предохранителей в подкапотном пространстве

Извлечение крышки

• Сдвиньте стопорные хомуты (А), указанные на рисунке, до упора вперед; извлеките крышку.
• Установка производится в последовательности обратной снятию.

Блок предохранителей в подкапотном пространстве — исполнение 1

№	Электропотребитель	Сила тока, А
F1	Насос для устройства ABS	30
F2	Клапаны для устройства ABS	30
F3	Блок управления комфортабельными функциями	20
F4	Измерительная линия	5
F5	Звуковой сигнал	15
F6	Клапан для регулирования количества топлива	15
F7	Не занято
F8	Не занято
F9	Фильтр с активированным углем, клапан для рециркуляции ОГ	10
F10	Насос для обнаружения нарушений герметичности	10
F11	Лямбда-зонд перед катализатором ОГ, блок управления двигателем	10
F12	Лямбда-зонд позади катализатора ОГ	10
F13	Блок управления автоматической коробкой передач	15
F14	Незанято
F15	Насос системы жидкостного охлаждения	10
F16	Рукоятка стеклоочистителей и рычаг переключения указателей поворота	5
F17	Панель приборов	5
F18	Усилитель звука (система записи и воспроизведения звука)	30
F19	Автомобильный радиоприемник	15
F20	Телефон	5
F21	Не занято
F22	Не занято
F23	Блок управления двигателем	10
F24	Блок управления информационной шиной	5
F25	Не занято
F26	Не занято
F27	Не занято
F28	Блок управления двигателем	25
F29	Управление инерционной работой насоса системы жидкостного охлаждения	5
F30	Блок управления независимым, дополнительным отопителем и вентиляцией	20
F31	Стеклоочистители ветрового стекла	30
F32	Не занято
F33	Не занято
F34	Не занято
F35	Не занято
F36	Не занято
F37	Не занято
F38	Вентилятор системы охлаждения двигателя	10
F39	Выключатель для педали сцепления, выключатель для педали управления тормозной системой	5
F40	Катушки зажигания	20
F41	Не занято
F42	Управление топливным насосом	5
F43	Не занято
F44	Не занято
F45	Не занято
F46	Не занято
F47	Центральный блок управления электрической бортовой сетью, левая основная фара	40
F48	Центральный блок управления электрической бортовой сетью, правая основная фара	40
F49	Подача напряжения на зажим 15 (зажигание включено)	40
F50	Не занято
F51	Не занято
F52	Подача напряжения на реле	40
F53	Укомплектованные изделия	50
F54	Не занято

Блок под капотом

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Фото — пример блока

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,1,0 —>

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

FS — блок плавких вставок высокой мощности

p, blockquote 23,0,0,0,0 —>

Обозначение. Вариант 1.

p, blockquote 24,0,0,0,0 —>

F1	20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2	40А блок управления устройством ABS
F3	20А/ 30А Блок управления двигателем
F4	5А/ 10А электроника двигателя, реле низкой тепло производительности
F5	10А реле выключения зажигания , электроника двигателя
F6	5А выключатель педали тормоза
F7	5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8	10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9	5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79- (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10	15А реле топливного насоса (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11	40А нагревательный элемент дополнительного воздушного отопителя
F12	40А нагревательный элемент, дополнительного воздушного отопителя
F13	15А/30А мехатроника КП с двойным сцеплением КП
F14	30А реле обогрева лобового стекла skoda oktavia a7
F15	20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16	20А реле выключения зажигания
F17	7,5А главное реле, блок управления двигателя, блок управления ABS
F18	5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19	30А блок управления электродвигателем стеклоочистителей
F20	10А звуковой сигнал противоугонного устройства
F21	20А блок управления устройством ABS
F22	5А блок управления двигателем
F23	30А стартер
F24	40А нагревательный элемент дополнительного воздушного отопителя
F25	—
F26	—
F27	—
F28	—
F29	—
F30	—
F31	15А вакуум-насос тормозного привода
F32	—
F33	—
F34	30А реле 2 обогрева лобового стекла
F35	—
F36	—
F37	20А блок управления дополнительным отопителем -J364-
F38	—

p, blockquote 25,0,0,0,0 —>

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Обозначение. Вариант 2.

p, blockquote 26,0,0,0,0 —>

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла — слева
14. Обогрев ветрового стекла — справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется
