Схема соединений монтажной платы блока предохранителей ваз-2105

Замена

Монтажный блок предохранителей на ВАЗ-2106 расположен под торпедой, с левой стороны от водителя. Для эстетичности он прикрыт двумя крышками, которые держатся на небольших защелках. Чтобы получить доступ к блоку эти крышечки легким движением снимаются.

Для замены понадобится новый блок ножевых предохранителей и провод, сечение которого составляет примерно 2 мм 2 . Чтобы заменить старый «черный ящик» на новый, потребуется выполнить следующие действия:

1. открутить блок и максимально оттянуть его вниз;
2. из провода подготовить пять перемычек;
3. заполнить подготовленными перемычками так называемый черный ящик;
4. устранить Z-образные крепления, которые больше не нужны;
5. повернуть блок к себе и запомнить, куда идут провода;
6. в новом блоке установить вход и подключить первую деталь;
7. аккуратно и не спеша перенести каждую из деталей старого блока в новый.

Совет!
Можно воспользоваться фотоаппаратом и сфотографировать старый блок с проводами. Это позволит правильно расположить провода в новом блоке.

После выполнения всех работ выходит новый монтажный блок с перемычками и предохранителями, который необходимо закрепить с помощью стандартных гаек.

Обзор блока и его замену можно посмотреть на видеоролике:

Дорогие друзья. Сегодня мы вам расскажем где располагается блок предохранителей в ВАЗ-2106
и какой предохранитель за какую цепь ответственный. Блок предохранителей на ВАЗ-2106
расположен слева от водителя, под торпедой…

И закрыт двумя декоративными крышечками.

Получить доступ к предохранителям просто — крышки держаться элементарно на защелках, снять их очень легко. Сняв их мы получаем доступ к предохранителям.

Следует отметить, что существует два вида этих блоков, старого и нового образца. Нового образца оснащен так называемыми евро-предохранителями (флажковыми). Ниже приводим схему блока, нумерацию и таблицу предохранителей.

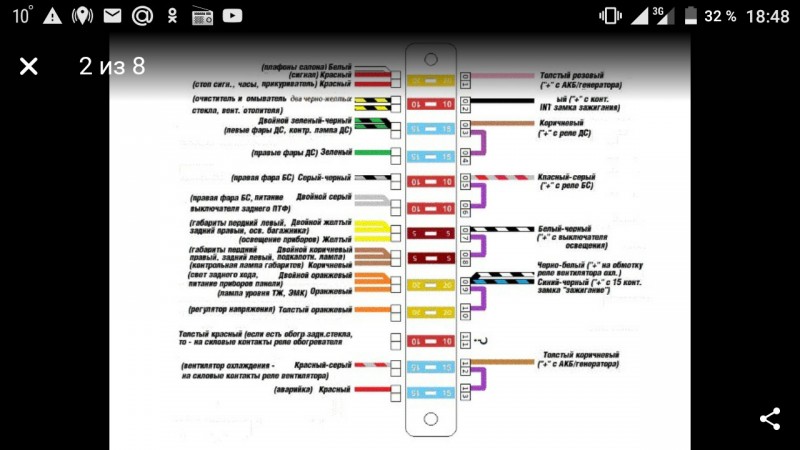

Схематическое расположение и нумерация предохранителей на ВАЗ-2106.

Описание назначения и мощности предохранителей блока ВАЗ-2106

Установка евро-предохранителей на ВАЗ 2101

Цена блока предохранителей ВАЗ 2101 нового образца составит порядка 400 рублей, что не очень и дорого. Поверьте, установка нового блока решит массу проблем, связанных с электропроводкой копейки. Порядок проведения работ по замене старого монтажного блока на новый:

1. Отключите аккумуляторную батарею.
2. Сделайте перемычки из разъемов типа «мама», кусков провода не более 1,5 кв. мм. и термоусадки.
3. Установите подготовленные перемычки на новом монтажном блоке. Соединяете третий и четвертый, пятый и шестой, седьмой и восьмой, девятый и десятый.
4. Выкручиваете обе гайки, которыми крепится блок к кронштейну.
5. Не отключая провода, снимаете старый блок.
6. По одному подключаете провода от старого к новому монтажному блоку.
7. После подключения всех проводов проводите визуальный осмотр и можно протестировать, подав питание.

Чтобы не проверять работоспособность всех механизмов, которые входят в электрическую схему ВАЗ 2101, воспользуйтесь лампочкой на 12 В или вольтметром.

Проверьте с помощью одного из этих приборов наличие напряжения на выходе каждого из предохранителей. После этого установите пластиковый корпус, прикрутите его гайками к кронштейну. Закройте крышкой и наслаждайтесь эксплуатацией. Поверьте, теперь вы туда будете очень редко заглядывать.

В данной статье Вы узнаете, как произвести замену стандартного блока предохранителей на евроблок. Для начала выполнения работ отключите клемму аккумулятора. Далее возьмите ключ на 8 мм и открутите старый блок предохранителей, при этом не выдергивайте провода. Потом возьмите лист бумаги и начертите табличку 10×3.

Зачем все это нужно? Если Вы сразу выдерните провода из блока предохранителей, то я Вас уверяю, что при подсоединении проводов на новый блок Вы запутаетесь и подключите их неправильно. Поэтому зарисуйте схему подключения в таблице на бумаге. После чего возьмите обычный бумажный скотч и связите между собой провода. Посмотрим на старый блок предохранителей, и видим, что контакты 3-4, 5-6, 7-8, 9-10 — перемкнуты, и их предохранители находятся снизу. Примерно такую же картину нужно будет воссоздать на новом блоке. Всего нам будет нужно четыре перемычки. Делается это очень просто. Каждая перемычка состоит из небольшого отрезка типа «мама». Такую работу можно свободно произвести своими руками.

Следующим шагом будет аккуратное соединение нужных предохранителей перемычками, при этом старайтесь ничего не перепутать. После этого, нужно соединить все провода между собой. Начните с первого предохранителя. Обязательно соблюдайте ту последовательность, которая зарисована у Вас на бумаге. Имейте ввиду, что на старом (стандартном) блоке предохранителей верхние два провода соединены вертикально, а на новом блоке предохранителей они будут соединены горизонтально

Обратите внимание! Перед тем, как подключить все провода, стоит заизаллировать клемму типа «мама», у каждого провода, так как они находятся слижком близко друг от друга. На новом блоке предохранителей может возникнуть замыкание

После того, как Вы выполните всю работу, включите массу и проверьте все цепи на работоспособность.

В этой статье, наглядно, с использованием фото предоставлены материалы о том, как правильно производится замена предохранителей на ваз 2101. Кроме того в статье подробно изложены особенности конструкции монтажного блока данной модели автомобиля и предоставлены методические указания по обслуживанию и замене блока предохранителей. Автомобиль «Жигули» давно уже перешёл в ранг культовой модели отечественного автопрома. Эта легендарная машина в своё время завоевала сердца многих автолюбителей. И, что самое интересное, многие автовладельцы, приобретя сегодня достаточно дорогую современную модель автомобиля, продолжают хранить у себя любимую «копейку» и бережно за ней ухаживают. Однако многим автомобилистам эта машина до сих пор служит верой и правдой. И, не смотря на возраст, выглядят эти машины отменно и находятся в прекрасном состоянии. Всё это благодаря своевременному техническому обслуживанию и качественному ремонту. Но в большей мере в данном случае играет роль само отношение водителя к своему автомобилю. Далее предлагается рассмотреть особенности обслуживания конкретного узла в этом автомобиле,а именно — блок предохранителей.

Назначение блока предохранителей

Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей. Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию. Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать — это проверить состояние предохранителей. Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций. Кстати — это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему. В заключение данного раздела добавим, что блок состоит из следующих деталей:

• Пластмассовый корпус блока.
• В корпусе закреплены держатели предохранителей.
• Пластмассовая крышка корпуса.

Находится блок предохранителей в салоне машины, со стороны водителя под панелью.

Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.

Основной монтажный блок с предохранителями и реле

Использование гофрированного шланга внутри электрощита целесообразно лишь в варианте с нестандартной укладкой проводов если есть вероятность их повреждений.
F6 30 А Электростеклоподъемники. После проведенных работ нужно диагностировать систему и определить, все ли провода подключены правильно. Не допускайте отсоединения проводов.
Прерыватель, отвечающий за работу указателей поворотов, находится на перегородке в моторном отсеке напротив приборной панели.
Опять же — руки чешутся хоть что-нибудь сделать с машинкой — ведь все, что я делал на прежних Нивках в течение нескольких лет, на нынешней я сделал сразу после покупки см. Номинал — 8 Ампер. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования.
Сначала нужно определить причину и устранить ее. Очень важный момент — правильный выбор подходящего типа устройства, с учетом номинала максимальной нагрузки на сеть, при которой оно будет срабатывать. Однако провод фазы должен подводиться со стороны потолка.

Форма поиска

Реле включения обогрева заднего стекла обмотка. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации 9 8А Регулятор напряжения генератора 10 8А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Когда запускается процесс увеличения температуры, внутри предохранителя начинается повышение давления. Провода заземления маркируются зеленым или желтым цветом. Способ закрывания расплавляющегося проводника управляет типом внешних эффектов, возникающих после отключения энергии.

F14 7,5A Левая фара дальний свет и контрольная лампа включения дальнего света фар. Порядок установления перемычек , , , , , Далее поочередно снимаем по одному проводу начиная с 1 предохранителя со старого блока и переставляем на новый, и так до последнего блока. Оболочка имеет стенки, предотвращающие расширение коммутационной электрической дуги и взрыв аппарата.

Кроме этого, замена предохранительного блока ваз должна проводиться, исходя из следующего принципа. Опять же — руки чешутся хоть что-нибудь сделать с машинкой — ведь все, что я делал на прежних Нивках в течение нескольких лет, на нынешней я сделал сразу после покупки см. Без пары «проставочных» гаек все равно не обошлось :- : 8. Недостатки блока предохранителей старого образца Владельцы шестерок знают, насколько неудобны контакты, в которые зажимаются предохранители. Потом приспособился снимать их с помощью ключика на 8, действуя его кончиком «рожком» , как рычагом: «рожок» упирался в место «мамы», которым обжата изоляция провода.
Предохранители ваз 2107. Распиновка. Блок старого образца.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

1. передние фонари
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле лампы сигнализатора заряда аккумуляторной батареи
5. реле включения ближнего света фар
6. реле включения дальнего света фар
7. стартер
8. генератор
9. наружные фары
10. внутренние фары
11. датчик включения электродвигателя вентилятора
12. электродвигатель вентилятора системы охлаждения двигателя
13. звуковой сигнал
14. катушка зажигания
15. распределитель зажигания
16. свечи зажигания
17. электромагнитный клапан карбюратора
18. датчик указателя температуры охлаждающей жидкости
19. подкапотная лампа
20. выключатель света заднего хода
21. датчик указателя давления масла
22. датчик сигнализатора недостаточного давления масла
23. датчик сигнализатора недостаточного уровня тормозной жидкости
24. моторедуктор очистителя ветрового стекла
25. коммутатор *
26. электродвигатель омывателя ветрового стекла
27. реле включения электродвигателя вентилятора **
28. регулятор напряжения
29. реле-прерыватель очистителя ветрового стекла
30. дополнительный блок предохранителей
31. основной блок предохранителей
32. реле-прерыватель аварийной сигнализации и указателей поворота
33. реле включения обогрева заднего стекла ***
34. выключатель стоп-сигнала
35. штепсельная розетка для переносной лампы ****
36. добавочный резистор электродвигателя отопителя
37. электродвигатель отопителя
38. переключатель электродвигателя отопителя
39. часы
40. лампа освещения вещевого ящика
41. прикуриватель
42. выключатель аварийной сигнализации
43. регулятор освещения приборов
44. лампа сигнализатора уровня тормозной жидкости
45. трехрычажный переключатель
46. выключатель зажигания
47. выключатель обогрева заднего стекла ***
48. выключатель заднего противотуманного фонаря
49. выключатель наружного освещения
50. выключатели плафонов, расположенные в стойках передних дверей
51. моторедукторы электростеклоподъемников передних дверей ***
52. выключатели плафонов, расположенные в стойках задних дверей
53. выключатель контрольной лампы стояночного тормоза
54. плафоны освещения салона
55. указатель уровня топлива с сигнализатором резерва
56. указатель температуры охлаждающей жидкости
57. указатель давления масла с сигнализатором недостаточного давления
58. тахометр
59. лампа сигнализатора стояночного тормоза
60. лампа сигнализатора заряда аккумуляторной батареи
61. лампа сигнализатора воздушной заслонки карбюратора
62. контрольная лампа габаритного света
63. лампа сигнализатора указателей поворота
64. лампа сигнализатора дальнего света фар
65. спидометр
66. выключатель сигнализатора воздушной заслонки карбюратора
67. переключатель электростеклоподъемника левой передней двери ***
68. реле включения электростеклоподъемников передних дверей ***
69. переключатель электростеклоподъемника правой передней двери ***
70. задние фонари
71. фонари освещения номерного знака
72. датчик указателя уровня и резерва топлива
73. колодки, подключаемые к элементу обогрева заднего стекла ***
74. лампа освещения багажника
75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

• а — коммутатора
• б — датчика-распределителя зажигания
• в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
• г — реле прерывателя аварийной сигнализации и указателей поворота
• д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Причины перегорания предохранителя печки и способы их устранения

Спровоцировать перегорание предохранителя печки ВАЗ-2107 может короткое замыкание в электрической цепи отопительной системы. Замыкание возникает через неисправность какой-либо детали в системе вентиляции или попадание влаги на контакты, что вызывает большую нагрузку в сети и выход из строя защитного устройства. Для этого необходимо с помощью тестера проверить цепь питания всех отопительных приборов салона. Если у вас есть знания и навыки работы по электронике, тогда для вас это не составит труда. В ином случае потребуется обращение к специалистам.

Участок перегоревшей дорожки в блоке предохранителей автомобиля ВАЗ-2107

Некачественные контакты внутри монтажного блока также могут быть источником поломки вентилятора печки. Проверить эту гипотезу можно взявшись рукой за коробку с проводкой и хорошенько пошевелить ей. Если вентилятор заработал, значит, в монтажном блоке отходят контакты или имеются окислившиеся элементы. Необходимо разобрать блок, провести очистку всех контактов и заизолировать стыковые места проводов.

Иногда вентилятор начинает функционировать только после прогрева мотора. Тогда неисправность в реле зажигания, которое находится под приборной панелью и подлежит обязательной замене.

Виновником сгорания также может быть электрический моторчик вентилятора. С помощью тестера надо проверить его функционирование. Если есть напряжение, тогда надо визуально осмотреть двигатель, возможно, в нём залипли щётки. Если моторчик вентилятора вышел из строя, необходимо купить новый и заменить неработающий элемент. Залипание щёток можно устранить с помощью механической чистки изделия своими руками.

Детали радиатора и вентилятора с электроприводом: 1 — радиатор; 2 — пробка радиатора; 3 — вентилятор; 4 — электродвигатель вентилятора; 5 — кожух вентилятора; 6 — датчик включения электродвигателя вентилятора; 7 — сливная пробка радиатора; 8 — нижняя опора радиатора

Устранив возможные источники выхода из строя предохранителя, надо заменить старый защитный элемент новым качественным изделием. После устранения неполадок деталь перегорать не будет, печка станет работать без перебоев.

Причина перегорания предохранителей

При возникновении короткого замыкания, сила тока повышается и может возникнуть возгорание, или выход из строя всего электрооборудования. От этого защищает плавкий предохранитель, у которого обозначения силы тока меньше, чем у самого устройства или у проводов – поэтому предохранитель может сплавиться.

Работа каждого предохранителя заключается в том, что при возникновении проблемы в цепи он перегорает.

Основными причинами перегорания являются:

• короткое замыкание;
• резкое возрастание силы тока в цепи;
• выход из строя какого-либо электроприбора;
• износ блока или брак при замене приборов;
• некачественный ремонт оборудования;

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов;

9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр
