Причины поломки прикуривателя на ваз 2110, 2111 и 2112

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

выключаем зажигание;
на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
на днище под сиденьем находится лючок, он крепится на двух саморезах;

отворачиваем шурупы, демонтируем лючок;

разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;

отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);

откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);

гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
снимаем с бензонасоса сетку, устанавливаем новую деталь;
монтируем на место электробензонасос

Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

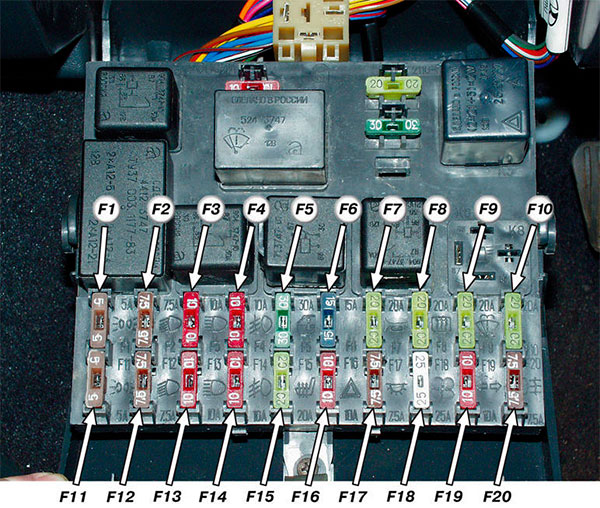

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

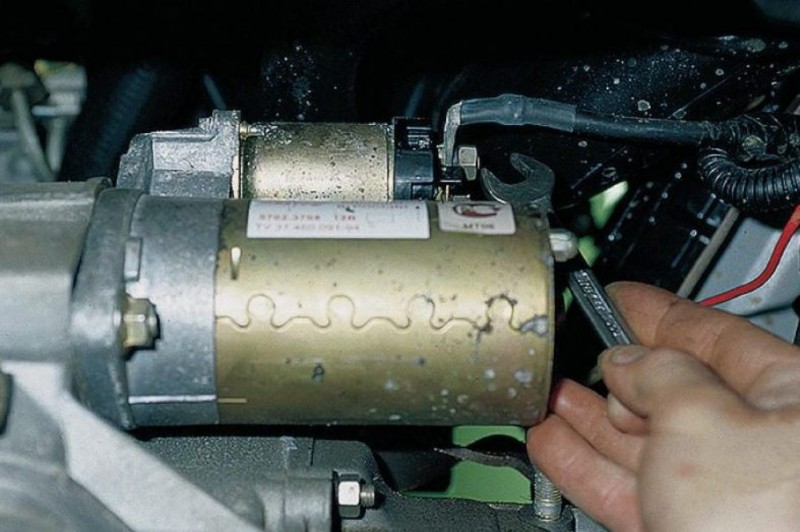

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
2. Отсоедините провода от насоса.
3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

1. Прокрутите ключ в замке, включив зажигание.
2. Снимите реле топливного насоса аккуратным движением.
3. Поставьте перемычку между контактами 30 и 87.
4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

1. Проверьте напряжение на фишке насоса при помощи мультиметра.
2. Проверьте подачу «массы» на фишку насоса.
3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Снятие прикуривателя на ВАЗ 2111

Перед ремонтом необходимо изучить схему, как подключить обратно устройство (см. фото), и какой инструмент нужен. Чтобы снять прикуриватель, понадобятся:

• крестовая и стандартная отвертка;
• пинцет;
• паяльник;
• защитные перчатки.

Далее нужно извлечь прикуриватель и приступать к замене.

1. Открываем капот и отсоединяем минусовой провод от разъема аккумуляторной батареи. Это обесточит систему зажигания и исключит риск короткого замыкания. Рекомендовано отсоединять минусовую клемму из-за того, что масса идет на кузов автомобиля.
2. Приступаем к разборке прикуривателя, открутив по два болта крепления облицовки в нижней части тоннеля.
3. Далее следует отыскать разъем для подсветки. Извлечь его можно, нажав на пластиковые замки.
4. Убираем накладку возле ручника, поддев ее отверткой.
5. Снимаем чехол рычага КПП – он держится на пластиковых защелках.
6. Выкручиваем винт под чехлом ручки коробки.
7. Сдвигаем сиденья назад и демонтируем крепления с боков тоннеля.
8. Выкручиваем еще два болта в задней части кожуха.
9. Демонтируем тоннель, получив доступ к гнезду прикуривателя.
10. Вытаскиваем его из патрона, зажав крепящие разъемы.
11. Нажимаем на фиксирующую защелку, производим снятие подсветки.

Теперь можно сменить прикуриватель ВАЗ 2112 на евро или на рабочий элемент. Процесс сборки осуществляется в обратном порядке: теперь можно пользоваться им по назначению или заряжать мобильные устройства. Смотреть видео о том, как снять прикуриватель с десятки ВАЗ или Приоры, а затем поменять его новым – можно в данном разделе.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты F2 — 7,5A — Ближний свет (левая фара) F3 — 10A — Дальний свет (левая фара) F4 — 10A — Передняя правая противотуманная фара F5 — 30A — Электрические двигатели стеклоподъемников дверей F6 — 15A — Переносная лампа (прикуриватель) F7 — 20A — Звуковой сигнал, вентилятор радиатора F8 — 20A — Элемент обогрева заднего стекла F9 — 20A — Очиститель и омыватель лобового стекла F10 — 20A — Резервный F11 — 5A — Лампы габаритного света правой стороны F12 — 7,5A — Ближний свет (правая фара) F13 — 10A — Дальний свет (правая фара) F14 — 10A — Противотуманная фара (левая) F15 — 20A — Электрический обогрев сидений F16 — 10A — Поворотники, аварийный сигнал F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей. F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания 2. Датчики подогрева, расхода воздуха, скорости 3. Топливные форсунки, насос, реле 4. Вентилятор 5. Бензонасос 6. Зажигание

Как обезопасить себя от серьезных неисправностей

Правилами дорожного движения предусмотрен перечень поломок, с которыми эксплуатировать автомобиль запрещено. К ним относятся и неработающие дворники, и не горящий свет фар, и отсутствие сигналов поворота. Поездка на автомобиле с перечисленными поломками опасна. Автомобиль, неспособный сообщить остальным участникам движения о намерении повернуть, своим внезапным маневром способен спровоцировать серьезную аварию. Без работающих дворников невозможно обеспечить максимальную видимость дороги, что тоже приведет к ДТП, цена которого зачастую слишком высока. Наличие в автомобиле комплекта сменных предохранителей поможет моментально устранить неисправность и позволит эксплуатировать автомобиль, не неся угрозу для всех участников дорожного движения.

Важно помнить, что заменить выгоревший предохранитель на новый можно только соблюдая указанную величину ампер. Именно данный показатель отвечает за величину силы тока, допустимую для конкретного участка цепи

Устанавливать вместо плавких предохранителей электронные или электромеханические также недопустимо.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
• последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
• после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

1. Работу контроллера системы зажигания.
2. Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
3. Правильную подачу топлива в насос, реле и форсунки.
4. Работу вентилятора при охлаждении мотора.
5. Работу бензонасоса.
6. Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс. в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.

Замена предохранителей на автомобиле ВАЗ 2112

Подготовительный этап:

• Отвертка с плоским наконечником,
• Дополнительное освещение, фонарик,
• Комплект новых модулей.

Последовательность действий:

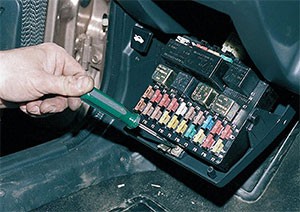

• Устанавливаем машину на ровную платформу, открываем водительскую дверь,
• Аккуратно нажимает на пластиковый рычаг слева от рулевой колонки, где расположен монтажный блок,
• Открываем крышку БП, отверткой нажимаем на фиксатор, выводим плату с предохранителями из пазов,
• Отсоединяем три колодки с проводами,
• После визуальной диагностики извлекаем неисправные модули, на их место вставляем новые,
• Собираем конструкцию в обратной последовательности.

Если повреждено реле – коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент.

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

Монтажный блок под торпедо

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

• Шнур «+» контачит с массой;
• Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

• Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
• Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Разъёмы под люком, их отключение

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.

Сначала отключаем бензонасос!

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

• Два крайних шнура – датчик ДУТ;
• «Чёрный» – минус питания;
• «Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).

Внутренний разъём – жёлтый

Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

• Внешний разъём отключён;
• Завести мотор нельзя, хотя бортсеть не обесточена;
• Лучше, если бак будет заполнен меньше, чем на 50%.

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.

До внутреннего разъёма осталось совсем чуть-чуть

Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!

Окисление клемм внутреннего разъёма – типичная болезнь бензонасоса ВАЗ-2112, и не работает при этом только один из контактов. Чаще окисляется клемма «+».

Штатный прикуриватель стоит?

Модели ВАЗ 2112, сошедшие с конвейера, оснащены длинными приборами старого образца. Их недостаток в том, что они не обеспечивают надежной фиксации подключенных девайсов, которые рассчитаны под евростандарты. Вследствие этого прикуриватели иногда замыкают и отказываются корректно работать.

Многие владельцы решаются заменить устройство на 2112 прибором нового образца (см. фото). Стоимость такого прикуривателя составляет от 600 до 1,5 тысяч рублей. Слишком низкая цена говорит о некачественных материалах, примененных при производстве детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

• замыкание минусовой клеммы;
• засорение контактов
• неисправность якоря на втягивающем реле;
• перегорание обмотки;
• обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Начнем с реле.

Обозначение	За что отвечает
К1	Работа ламп автомобиля
К2	Электростеклоочистители лобового стекла
К3	Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
К4	Включение ближнего света
К5	Включение дальнего света
К6	Участок для установки дополнительного устройства
К7	Работа обогрева на заднем стекле

Схема предохранителей

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение	Номинальный ток	За что отвечает
F1	5А	Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
F2	7,5А	Ближний свет левой фары
F3	10А	Дальний свет левой фары
F4	10А	Правый передний противотуманный фонарь
F5	30А	Электростеклоподъемники дверей
F6	15А	Лампа-переноска, прикуриватель
F7	20А	Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
F8	20А	Обогрев заднего стекла
F9	20А	Очистители и омыватель лобового стекла
F10	20А	Резервный предохранитель
F11	5А	Правые габариты
F12	7,5А	Ближние лампы в правой фаре
F13	10А	Дальние лампы в правой фаре
F14	10А	Левая противотуманная фара
F15	20А	Подогрев сидений в салоне
F16	10А	Аварийный сигнал, сигналы поворотников
F17	7,5А	Сигнал стоп, подсветка замка зажигания, подсветка салона
F18	25А	Печка салона, подсветка бардачка, прикуриватель
F19	10А	Фонарь заднего хода, контроль работоспособности стоп-сигнала
F20	7,5А	Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.
