Ваз 2114: обозначение панели приборов , контрольных ламп, кнопок и би бск-10

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Как самостоятельно снять панель приборов на ВАЗ-2114

Панель приборов – это не только десятки всевозможных измерительных приборов и переключателей, но и важнейший декоративный элемент. Поврежденный щиток может серьезно испортить весь внешний вид салона. Но иногда владельцам ВАЗ-2114 все-таки приходится производить разборку с целью устранения каких-либо проблем: замены лампочек, проводки, демонтажа радиатора печки и т. д.

Важно знать, что ВАЗ устанавливает очень хрупкие крепления на своих автомобилях. Поэтому их очень легко сломать, а значит, отсоединяя от них щиток, нужно быть вдвойне аккуратным

Сегодня поговорим о том, как снять и разобрать панель приборов на ВАЗ -2114, и что следует учесть в ходе работ.

Схема подключения панели приборов ваз-2114

Схема подключения панели приборов ваз-2114

Схема электрооборудования ваз 11184 схема подключения панели приборов ваз-2114.

Комбинация приборов ваз 2114 и модификаций ваз 2115 ваз 2113 От комбинации ваз 2108 торпеда схема отрезаются уголки и обозначение значков на панели.

О скс скачать гост книги курсы скс стандарты tia eia Инструкция по установке би ксенона на автомобиль предостережение пользователю.

Резистор в электрооборудовании ланос схема проводки bosch разъём под бк ваз 2110 m 1 5 4 Электросхемы автомобилей ваз vaz электросхема ваз 2114 автомобили ваз 2114 электросхема.

Электрические схемы электрическая схема автомобилей ваз 2108 ваз 2109 ваз 21099 низкая панель 20 02 2010 19 11 53 тюнинг салона перетяжка руля кожей установка подогрева руля снятие и.

Ваз 21099 схема электрооборудования

Гениратор ваз 2107 схема

Схема реле бензонасоса ваз 21099

Подключение VDO на автомобиле «Калина»

1
Розово-белый
К электроусилителю руля

2
Голубой с белым
К контрольному сигнализатору аварийной сигнализации

3
Серо-голубой
К датчику аварийного давления масла

4
Коричнево-голубой
К выключателю стояночного тормоза

5
Желто-голубой
К блоку управления иммобилизатора

6
Черный
К блоку управления подушкой безопасности

7
Желтый
К выключателю наружного освещения

8
Голубой
К переключателю указателя поворота правому

9
Голубой с черным
К переключателю указателя поворота левому

10
Бело-голубой
К ЭБУ

11
.
К датчику износа тормозных колодок

12
.
К датчику ремней безопасности

13
Черный
К блоку управления противобуксовочной системы

14
Красно-голубой
Клавиша «RESET» на подрулевом переключателе

15
Розово-голубой
К датчику уровня тормозной жидкости

16
Черный
К ABS

17
Зеленый
К выключателю дальнего света фар

18
Белый
К регулятору освещения комбинации приборов

19
Коричневый
Масса панели

20
Бело-красный
Клемма «30»

21
Оранжевый
Клемма «15»

22
Желто-красный
К датчику расхода топлива

23
Оранжево-белый
Клавиша МК «вперед»

24
Бело-черный
Клавиша МК «назад»

25
Черно-белый
Датчик наружной температуры (-)

26
Желто-зеленый
Датчик наружной температуры (+)

27
Розовый
Датчик уровня топлива

28
Серый
Датчик скорости

29
Зелено-белый
Датчик температуры ОЖ

30
Коричнево-красный
Тахометр (низковольтный)

31
.
Служебный. Диагностика панели.

32
Коричнево-белый
Клемма «L» реле-регулятора генератора

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Если не горят все лампочки

Иногда на 2114 перестаёт полностью гореть подсветка приборной панели. Обычно, чтобы восстановить её работоспособность, требуется поменять предохранитель. В монтажном блоке нового образца – это F10 на 7,5 А. Деталь имеет зелёный цвет. Её местоположение представлено на рисунке ниже: Замена плавкого элемента, как правило, не вызывает трудностей у автолюбителей. Поменять его можно самостоятельно. Поэтому, когда панель приборов перестала гореть, нужно достать предохранитель и установить исправный. Если всё заработало, значит, неисправность определена правильно. В случае сомнений деталь можно проверить мультиметром. Но иногда приборка может не гореть и по иным причинам. Это:

• Перегорание контактной платы;
• Обрыв проводки;
• Окисление контактов.

Диагностировать их можно с помощью мультиметра и при визуальном осмотре. Обычно определить и устранить эти неисправности можно самостоятельно. Но в некоторых случаях может потребоваться помощь автоэлектрика.

Составляющие панели

расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего , делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

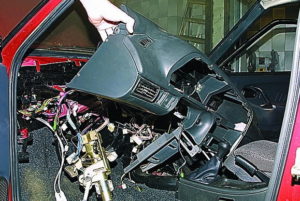

СНИМАЕМ ПРИБОРНУЮ ПАНЕЛЬ ВАЗ 2114 СВОИМИ РУКАМИ

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Разберемся с её составляющими:

1. Основная часть конструкции, которая, как правило, и называется «торпедой» – на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
3. Фиксирующие кронштейны;
4. Заглушки;
5. Пепельница;
6. Правая опорная рама (поперечина);
7. Правый щиток закрывающий кабеля проводки;
8. Щиток приборов ВАЗ 2114;
9. Центральный кронштейн;
10. Левый щиток проводки;
11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

• Плоская и крестообразная отвертка;
• Набор ключей;
• Фонарик;

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше

Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
Вынимаем ручки управления печкой

Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;
Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

Демонтаж панели управления на ВАЗ-2114

1. Центральная консоль крепится на трех саморезах, которые без труда можно отвинтить при помощи крестообразной отвертки.
2. Отводя выступ из кронштейна, снять накладку.
3. Открутить пять саморезов, которые размещены справа от консоли, и снять расположенный там экран.
4. Отсоединить от АКБ минусовую клемму. Если в автомобиле имеется радиоприемник, то его также необходимо снять.
5. Провода, которые ведут к прикуривателю, отсоединяются, а вместе с ними и отсоединяется патрон.
6. С рычагов снимается рукоять. Делается это при помощи плоской отвертки.
7. Рукоять снимается движением на себя, которое производится неподалеку от вентилятора и отопителя.
8. Над и под панелью расположены по два самореза, которые следует открутить.
9. За панелью вы найдете еще один саморез, которым необходимо произвести аналогичную манипуляцию.
10. Накладка крепится к панели при помощи еще двух саморезов. Что делать с ними, думаю, догадаться нетрудно.
11. Далее отсоединяются колодки от проводов и жгута. Но прежде чем это сделать, лучше всего пометить, какой провод откуда идет. Данное действие необходимо для того, чтобы при установке панели не возникало никакой путаницы.
12. Избавиться от всех оставшихся болтов крепления.
13. Нижний кронштейн крепится при помощи двух саморезов, которые также следует открутить.
14. Избавиться от самореза, благодаря которому крепится светодиод и отопительный блок.
15. Снять все имеющиеся ламповые патроны.
16. Вынуть декоративную вставку.
17. При помощи ключа на 21 открутить все гайки, находящиеся на виду.
18. Вынуть лампу гидрокорректора.
19. Слева на поперечине имеются саморезы, откручивание которых станет завершающим этапом демонтажа приборной панели.

Сборка панели производится в обратном порядке.

В данной статье вы узнали, для чего нужна распиновка приборной панели на ВАЗ-2114, а также как правильно произвести ее демонтаж в случае необходимости. Надеемся, что статья оказалась вам полезной.

https://youtube.com/watch?v=JQVYQqXLhDc

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Приборная панель ваз 2114 — Тюнинг

Вопрос тюнинга бюджетных моделей автомобилей ни в коем случае нельзя рассматривать, как тюнинг с большой буквы. Во-первых, вызывает очень большие сомнения, что Никифор Молотков из Вологды имеет большие знания и опыт, для того сделать тот же ВАЗ лучше, удобнее, и быстрее. А во-вторых, если не нравится дизайн автомобиля, зачем тогда покупать? Но это вопрос скорее философский, и шестерки, тройки, восьмерки у нас улучшали, улучшают и будут улучшать.

Салон ВАЗ 2114

Вы видели когда-то тюнингованный Mercedes S-класса? Чтобы лампочки по всем дверям, восемь выхлопных труб, спойлер, капроновые обвесы под карбон и турецкие литые диски? А знаете почему? Потому что в Германии уважают мнение конструкторов и дизайнеров и понимают, что над тюнингованным Mercedes S-klasse AMG трудился не один инженер, а сотни людей.

Но нашему человеку неведомы никакие преграды, и все тонкости дизайна и уникального внешнего вида мы решаем почти моментально. Примеров этому масса. Но что хорошо в переработке салона ВАЗ 2114, что испортить там практически ничего нельзя.

Есть много способов изменить интерьер 2114, и главным претендентом на изменение дизайна и функциональности стала приборная панель ВАЗ 2114 Тюнинг ее может заключаться как в косметических изменениях, так и в более глубоких доработках, о целесообразности которых мы постараемся не говорить.

Но они есть, владельцы активно изменяют приборку, способствуя развитию новой отрасли промышленности — производству тюнинг-китов для ВАЗовских моделей. Эта отрасль настолько широко распространена, что заслуживает отдельного рассказа, но сегодня нас интересуют предложения по замене приборки.

Тюнинг-киты для приборной панели ВАЗ 2114

Далеко ходить мы не станем, и ничего придумывать не будем. Все, что можно вытворить с приборной панелью, эти парни уже сделали. Как правило, тюнинг-киты не углубляются в дебри приборостроения и измерительной техники, а пользуются теми решениями, которые лежат на поверхности:

• замена шкал приборов на идентичные по размеру, чаще продаются белые, как в Aston Martin;
• установка светящихся стрелок, как в ГАЗ 21;
• замена штатной подсветки на едкие синие, красные или оранжевые светодиодные системы;
• установка дополнительных приборов, которые чаще всего носят декоративный характер, просто потому, что в автомобиле нет столько датчиков, сколько шкал хотели бы видеть владельцы.

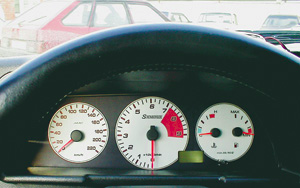

Примеры стандартных решений для приборки ВАЗ 2114

Не самое простое, но эффектное решение для приборной панели. В стандартные размеры приборного щитка, кроме основных приборов, добавлен указатель давления масла. Причем производитель унифицировал по размерам щиток с некоторыми другими подобными моделями. Возможно установка такой приборки и на ВАЗ 2110 с одной шкалой. Цветные шкалы выглядят куда интереснее стоковых, но не всегда их цвет способствует читабельности. Органично вписаны хромированные или пластиковые, под хром, окантовки. Все контрольные лампы скрыты под матовым пластиком, что несомненно должно придавать приборке загадочность и непредсказуемость. В принципе, приемлемый и спокойный вариант, если вам надоела скучная и унылая штатная панель.

Немного спорное решение, которое производитель назвал АРС2, и позиционирует ее, как самую агрессивную, вероятно по аналогии с нарисованными приборками из Need For Speed. Центральное место занимает тахометр, который должен показывать всю мощь полуторалитрового мотора. Именно на тахометре поставлен акцент, как на щитках автомобилей для трековых и многодневных гонок. Несмотря на некоторую комичность ситуации, белые шкалы выглядят убедительно, и читабельность у щитка превосходная. Если не считать спидометр, который все-таки не стоило размечать до 220 км/ч. Немного нелепо выглядит в этом спортивном компоте прямоугольный жидкокристаллический монохромный штатный дисплей, разрывающий пространство тахометра и напоминающий дисплей электронных часов с музыкой 80-х годов.

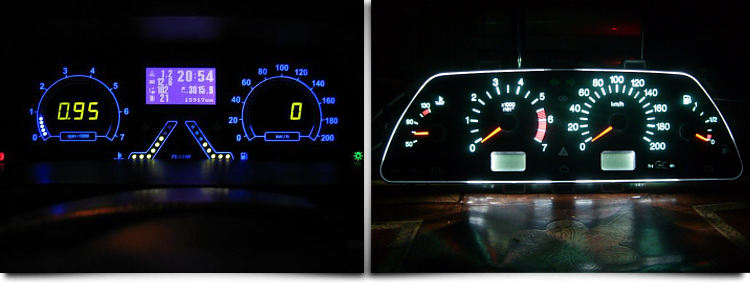

Другие варианты тюнинга панели приборов

Мы сделали шикарную подборку приборных панелей, не сортируя их по качеству принципиально, потому что судить в конечном итоге, конечно, вам.

Все эти приборные щитки, безусловно, имеют право на жизнь только в том случае, если они приносят радость владельцу. А их художественная и практическая ценность всегда остается на совести производителей. Не засматривайтесь на приборный щиток, и удачи в дороге!

С чего начать

Перед началом работы мы рекомендуем тщательно изучить устройство приборной панели. Если вы будете понимать, что и как, тогда вам окажется значительно проще снимать торпеду. Если вы уже ознакомились со строением щитка, можно приступать к работам. Начинать следует с демонтажа экранов. Делается это следующим образом.

1. Берем плюсовую отвертку и аккуратно демонтируем три самореза, фиксирующих левый экран. Если у вас есть инструмент с коротким жалом – лучше воспользоваться им, так будет удобнее.
2. Выводим нижнюю часть накладки из крепления на кузове.
3. Аналогичным образом поступаем и с экраном с правой стороны. Единственная разница, что он фиксируется на 5 саморезов. В ходе работы следует аккуратно придерживать накладку рукой.

Теперь, когда весь крепеж устранен, можно снять экран. Но будьте осторожны, чтобы он не зацепился за провода, которые под ним находятся. Иначе вы можете просто порвать кабели.

Далее следует отключить массу от АКБ. Это делается с помощью разъединения колодок. Если в машине установлена магнитола – ее нужно отключить от проводки. Если же у вас не установлены никакие звуковые устройства, можно просто извлечь провода (они закрываются с помощью заглушки). Затем отключается прикуриватель и патрон, обеспечивающий подсветку пепельницы.

Итак, первый этап работ выполнен. Можно переходить к следующим шагам.

Панель приборов ВАЗ 2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Не работает

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

На вопрос, почему не работает подсветка приборов, можно дать множество ответов. Наиболее распространенные:

— перегорание ламп накаливания или выход из строя светодиодной группы;

— окисление разъемов;

— неисправность электропроводки;

— выход из строя блока предохранителей;

— повреждение общей контактной платы;

— отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Замена лампочек

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

— Отключаем провод, направленный к прикуривателю.

— Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.

— Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).

— Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.

— Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.

— Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.
