Как сделать прицеп для лодки своими руками: алгоритм действий, чертежи

Чертежи с размерами и фото

Данный чертеж отображает прицеп, используемый в целях перевозки лодки, масса которой 100 кг, а длина – 4,75 м.

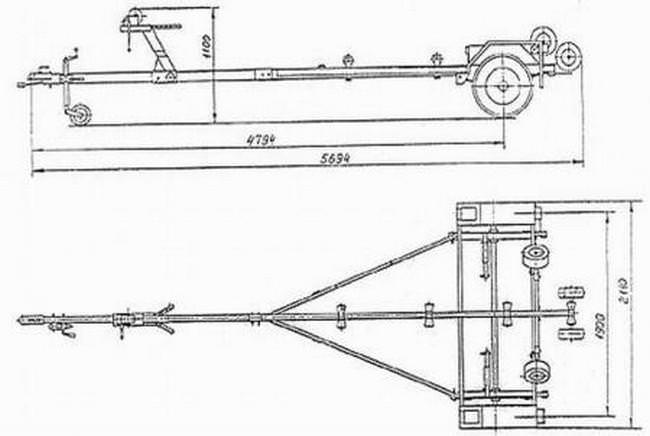

Чертеж с размерами для самостоятельного изготовления прицепа для лодки ПВХ

Перед изготовлением самодельного прицепа, на котором будете перевозить лодку, просчитываем возможность сварки металла в месте кройки и разрезки, наличие токарного станка для стачивания болтов и прочих токарных работ.

Правильная эксплуатация прицепа позволит увеличить срок службы

Дорога требует соответственного осторожного поведения при езде с такой конструкцией. В период стоянки лодку не обязательно снимать с прицепа

Оценка прицепа и регистрация в ГИБДД

Дабы получить регистрацию в ГИБДД, вам потребуется специальное заключение соответствующей лицензированной организации, которая должна провести оценку и тестирование самодельного прицепа.

Для тестирования необходимо предоставить не только сам прицеп для лодки, но и чертежи конструкции, по которым тот создавался. Все параметры и габариты должны быть указаны в чертежах.

При успешной регистрации владелец получает уникальный номерной знак и, конечно же, талон, свидетельствующий о прохождении государственного техосмотра.

Талон всегда должен быть при вас во время движения с прицепом. Кроме того, потребуется оформление страховки гражданской ответственности.

Преимущества использования прицепа

Применение автоприцепа для транспортировки имеет ряд преимуществ:

1. На устройстве есть специальные крепления, килевые валики, ложементы и боковые ролики, которые позволяют надежно зафиксировать конструкцию.
2. Устройство способно с легкость перевозить тяжести по неровной дороге с ямами и ухабами за счет своей рессорной конструкции.
3. Большой ассортимент с разной конфигурацией и длиной, позволяющий подобрать наиболее оптимальный вариант для перевозки своего плавательного средства.
4. Дорожный просвет точно такой же, как и у легкового автомобиля.
5. Позволяет перевозить лодку в надутом виде, что существенно экономит время, не требуя ее собирать и разбирать.

Процесс сборки и ключевые особенности

В качестве основной рамы можно использовать трубы 80х40х3,5 мм. Если есть возможность работать с более толстым материалом – это не проблема, но вот меньшая плотность может привести к поломкам, поскольку лодки весят немало.

Для работы хватит двух труб по восемь метров – одна станет основной осью, а вот вторую придется разрезать на мелкие части, чтобы потом приваривать к основе. Сварщика такой процесс займет всего на несколько часов.

Следующий шаг – крепление опорной ножки и страховочного троса.

Из немного более тонкой трубы сварите лебедку – конструкция усложняется талрепом, который предназначается для удерживания лодки на месте во время перевозки. Иначе сам механизм крана долго не прослужит. Труба той же толщины пойдет на опоры крыльев.

Те же материалы используются и для кильблоков – их нужно несколько пар, поскольку одна приведет к поломкам днища. Опоры же нужно просто нарубить и приварить в предназначенных местах. Ролики на осях должны двигаться свободно, потому что заедание приведет к повреждениям.

Проводите необходимые испытания, а потом вешаете светотехнику, после чего красите.

Главное здесь, безусловно, размеры прицепа для лодки. Это определяющий фактор. В качестве основы используется обычный транспортный прицеп, который почти наверняка есть у вас в гараже.

Большую роль играет ширина плавательного средства, поскольку именно это и ограничивает возможности прицепов – длина может быть любой, главное, соответствовать правилам дорожного движения.

Итак, для сборки вам понадобится несколько металлических балок или труб, механизм лебедки, колеса и сварочный аппарат. Кроме того, неплохо будет иметь под рукой и кильблоки для предотвращения повреждения днища или бортов.

Прицеп для лодки своими руками сделать таким образом достаточно просто.

Приварка килеблоков – это один из завершающих шагов. Вам нужно всего лишь выбрать правильный угол, чтобы лодка легко сходила с помоста. Лебедка же устанавливается на прицеп и нужна, чтобы втаскивать всю конструкцию без участия человеческой силы. Что, учитывая вес, делает её обязательной для установки в прицепы для лодок ПВХ.

Также на него может быть установлена сигнальная светотехника – если это отвечает требованиям безопасности. Последним же шагом станет покраска всей конструкции, а также полевые испытания механизма.

Прицеп для лодки своими руками сделать таким образом достаточно просто. «{amp}gt;Вам нужно в первую очередь сварить трехмерную конструкцию по форме лодки, которая будет устанавливаться в прицепе. Дальше надо приварить колеса, но таким образом, чтобы они не входили внутрь, оставаясь за пределами машины.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
• Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
• После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
• Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
• Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Процесс регистрации лодочного прицепа в ГИБДД

Перед разработкой прицепа необходимо подготовить проект, так называемые чертежи будущего транспортного средства. Нужно строго придерживаться габаритов, от которых зависит успех регистрации. Предельная высота для прицепа с лодкой — 3,8 м., ширина — 2,2 м. Не стоит нарушать эти размеры для прицепов лодок ПВХ.

Перед обращением в ГИБДД нужно обратиться в специальную организацию. Это делается для подтверждения качества конечного «продукта». То есть данная организация проведет ряд тестов и испытания, которые подтвердят безопасность и пригодность вашего прицепа. Перед испытаниями, члены компетентной организации запросят у владельца прицепа чертежи, по которым был выполнен проект. Также и потребуется сам прицеп

Следует обратить внимание на точность всех указанных размеров на чертежах, это немаловажно

После одобрения соответствующей организацией в ГИБДД владелец прицепа получает номерной знак и талон (документ, подтверждающий прохождение технического осмотра). Все выданные документы должны перевозиться с собою в обязательном порядке. Если же не придерживаться этого правила, можно получить штрафные санкции со стороны работников ГИБДД. При отсутствии номерного знака, натруженного прицепа можно с легкостью лишиться.

Необходимые материалы и инструменты

Если следовать всем рекомендациям и нормам, соорудить прицеп для лодки можно своими руками. Для этого можно использовать все подручные материалы, которые имеются в хозяйстве.

Один из вариантов монтажа предусматривает применение следующих комплектующих деталей:

• листовой металл (2 мм);
• металлическая труба (60х40х2 мм);
• швеллер (12 мм);
• металлический профиль (толщина стенки 4-5 мм), для облегчённых лодок можно использовать алюминиевый профиль 12-15 мм;
• пластик или жесть для изготовления облицовочных крыльев и брызговиков;
• провода;
• фонари автомобильные с поворотными сигналами (2 шт.);
• кильблоки (можно обойтись полиуретаном);
• ручная лебёдка, трос;
• опорная ножка;
• грунтовка и краска для обработки металлических элементов.

При выборе материала для тех узлов, которые не являются несущими, предпочтение стоит отдавать вариантам с лёгким весом. В обратном случае получится слишком тяжёлый прицеп, что увеличит нагрузку на автомобиль и расход топлива.

Изготовление будет выполняться быстрее и легче, если для работы использовать инструменты:

• измерительные приборы, маркер;
• болгарку;
• сварочный аппарат, электроды;
• дрель, свёрла;
• молоток;
• набор ключей.

Чертеж прицепа для лодки

Где можно купить детали?

Самодельный прицеп для лодки требует значительных временных и капиталовложений. Это обязательные условия для адекватного финала всей работы. Но сэкономить драгоценное время, выиграв на выборе магазина, – это вполне разумно.

Итак, большую часть деталей можно приобрести в специализированных супермаркетах, или каталогизированных системах в интернете – например, вам прекрасно подойдет «Автофлекс-Кнотт», «Франкарди» или «Билтема». Остальное же вполне можно покупать «на местах». Небольшие автобазы, мастерские, магазинчики запчастей — любая из этих точек подойдет, главное, чтобы вы были уверены в качестве материалов.

Кроме того, вам нужно знать, что все чеки стоит сохранить – в дальнейшем они вам понадобятся для регистрации прицепа в дорожно-транспортной службе.

Что следует учесть при выборе

В комплектацию прицепа может входить тент, но его наличие не обязательно. При выборе следует учесть следующие рекомендации:

1. Учитывайте, какой груз способен выдерживать автоприцеп. Каждый из них рассчитан на свои габариты.
2. Дополнительные комплектующие. Наличие ложемента, килевых валиков и роликов позволяет перевозить груз в сохранности. При их отсутствии понадобится периодически останавливаться и проверять крепление груза.
3. Дорожный просвет должен быть не меньше чем у автомобиля. Предпочтительнее наличие откидной стойки, которая обеспечивает устойчивость конструкции.
4. Целостность световых сигналов. При перевозке происходит повреждение сигналов, поэтому проверьте их работоспособность.
5. Подвеска пружинная. Вне зависимости от того используется колесная или рычажная балка желательно выбрать пружинную подвеску. Альтернативой выступает зависимая рессорная конструкция.
6. Осмотрите хорошо все подвижные элементы, а также их соединения.
7. Удобно использовать модели с длинным ложементом, обтянутым мягкими тканями.

Модель и фирму каждый выбирает сам в зависимости от предпочтений и габаритов лодки.

Ходовая часть

Ходовая часть прицепа должна быть выполнена строго по государственным стандартам (ГОСТ). Колеса необходимо устанавливать стандартные (не самодельные и не от тачки садовой) – от автомобиля, мопеда или мотоцикла. То есть необходимо все составляющие части крепления колес использовать фабричные, на шарнирах и закреплены на прочной оси, которая бы смогла выдержать испытательные нагрузки при регистрации (используется разный вес в зависимости от типа прицепа.

Сотрудники регистрационной службы чаще всего проверяют визуально – смотрят не деформируется ли прицеп при поездке с весом в 2-3 раза превышающим вес предполагаемой лодки. То есть если лодка весом 100кг, то испытывать могут весом до 200-300 кг.

Корпусная лодка

Как правило, корпусные лодки типа казанка, за исключением пластиковых прогулочных, собраны на жестком каркасе, обшитым различными материалами. В общем, она имеет больший вес и размер по сравнению с надувной лодкой и ее уже не натаскаешься.

Для лодок типа прогресс нужно ложементы располагать как можно ниже к земле, так как спуск на воду и поднятие происходит непосредственно в водоеме. То есть прицеп нужно загнать в воду, чтобы лодка всплыла с ложементов.

Для этого вида лодок можно также использовать универсальный вариант. Это тоже бортовой прицеп, но с увеличенным кузовом. На дышло устанавливается лебедка, чтобы удобнее поднимать судно из воды. Ложементы конструктивно расположены непосредственно в кузове самого прицепа. При необходимости они демонтируются, и прицеп используется как бортовой.

О характеристиках и возможности изготовления прицепа под лодку

Иногда, сделать самостоятельно прицеп для лодки своими руками из имеющихся строительных и запасных частей считается единственным решением в сложившейся ситуации. Но прежде, чем приступить к выполнению такой задачи следует изучить все характеристики, чертежи и технологии.

Выполненная конструкция считается передвижным транспортным средством, на которое распространяется действие законов и постановлений ГИБДД, правила дорожного движения и должна быть безопасной при передвижении в составе с авто тягачом.

При решении вопросов, как сделать прицеп для лодки, следует:

• Подготовить проект, чертежи лодочных прицепов в соответствии с требуемыми габаритными параметрами: высота не более 3,8 м с лодкой, ширина в пределах 2,2 м, длиной вместе с тягачом до 20 м;
• Перед получением регистрации прицеп должен пройти освидетельствование безопасности и технической пригодности в специальной аттестационной организации. Требуется согласовать проект лодочный прицеп своими руками и чертежи с материалами для получения после изготовления заключения в виде свидетельства о пригодности к использованию;
• После получения свидетельства о пригодности, пройти регистрацию в (ГИБДД) с получением технического талона и гос. номеров;
• Для изготовления прицепа для лодки рекомендуется использовать сертифицируемую торсионную ось, а так же заводское сцепное устройство.

Лодки, выполненные по каркасному типу, отличаются от надувных по разным характеристикам. Последние имеют небольшие размеры и не высокую стоимость и целесообразно использовать перевозку такой лодки в самодельном прицепе. Такой прицеп можно будет подогнать по размерам под имеющуюся лодку.

При разработке необходимо учесть следующие параметры:

• Нагрузка на прицеп большей частью распределяется на ось прицепа и немного на переднюю часть. При таком положении прицеп не будет задран к верху и можно безопасно транспортировать груз;
• Вес должен быть сосредоточен по центру оси прицепа для равномерного распределения нагрузки на шаровых и ступицах;
• Следует предусмотреть устройство съёмных упоров, направляющих, что обеспечит универсальность использования прицепа;
• При монтаже прицепа применять надёжные элементы, обеспечивающие безопасность готовой конструкции.

При использовании лодки из жёстких корпусов в составе конструкции использовать роликовые устройства и лебёдку для обеспечения съёма и установки лодки на прицепе.

Ходовая часть

Относительно ходовой части также существуют правила, которые подкреплены государственными стандартами. Их соблюдение гарантирует безопасность передвижения по дорогам. Ось, на которую крепятся шарниры и колёса, должна быть крепкой, что подтверждается испытаниями при прохождении регистрации прицепа. В качестве колёс используются только модели, предназначенные для мотоциклов, мопедов или автомобилей, но никак ни садовых тачек.

При разработке конструкции ходовой следует учесть, что нагрузка на переднюю часть (месторасположение фаркопа) составляет 70%, а остальные 30% распределяются на задний край каркаса. Это улучшает манёвренность прицепа при поездке по трассе и создаёт максимальную безопасность для других участников движения.

Ось, на которую крепятся шарниры и колёса, должна быть крепкой, что подтверждается испытаниями при прохождении регистрации прицепа

О технологии и правилах при производстве прицепа

Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.

Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.

Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.

Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.

К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.

Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.

Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.

Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:

• По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины массы буксира и когда транспортное средство без тормозов;
• По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
• По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
• По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
• Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
• Ширина дорожного просвета должна быть не меньше клиренса авто;
• По конструкции самодельный прицеп для легкового автомобиля может быть только одноосным. Расстояние между осями спаренной конструкции до 1 м;
• Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
• Общий вес на сцепку прицепа от 25 до 100 кг/с.

Оборудование сцепного устройства должно иметь следующие конструкции:

• Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
• Ограничительные башмаки для устойчивости при самостоятельной стоянке;
• Площадка с домкратным механизмом;
• Съёмный рычажный тормоз;
• Брызгозащитные крылья;
• Подставку для установки знака;
• Опорную стойку;
• Колесо запасное соответствующее размеру шин автомашины;
• Приборы осветительные, проводка и соединительная вилка.

Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.

Лодочный или универсальный

Но все же чаще для таких лодок используют именно лодочный прицеп без кузова.

Основной конструктивный элемент — это рама, на которой расположены регулируемые ложементы.

Основные преимущества прицепа для лодки:

• как правило, рама прицепа полностью оцинкована, что исключает коррозию;
• световые приборы либо быстро демонтируются, либо хорошо загерметизированы, чтобы исключить замыкание;
• вспомогательное оборудование в комплекте: это всевозможные ролики, лебедки, стяжные ремни, подкатные колеса и т.д.;
• полностью настраиваемый для любой лодки;
• сезонное хранение лодки прямо на прицепе.

Основное преимущество универсального прицепа — это его универсальность. Вы можете его использовать для различных целей.

Блиц-советы

• Многие рыбаки хранят лодки прямо на прицепах в зимний период. Стоит отметить, что прицепная конструкция от этого не перегружается, а вот для плавучего средства такой отстой идёт на пользу, поверхность сохраняется гораздо лучше.
• Прицеп прослужит дольше, если за его механическими узлами своевременно ухаживать. Конструкция нуждается в контрольной балансировке, замене резины при изнашивании старой, смазке соединительных элементов ходовой части.
• Ролики на кильблоке должны вращаться свободно. Торможение или заедание может стать причиной повреждения лодки при погрузочно-разгрузочных работах.
• Нагрузка на сцепную часть не должна превышать 50-80 кг. В обратном случае осуществлять движение на авто с полным прицепом будет проблематично.
• Любой автоприцеп должен проходить регистрацию в Госавтоинспекции, после чего средство приобретает номерной знак. Фиксируется номер сзади на трубу между фарами. По правилам дорожного движения он должен иметь подсветку, поэтому во время сборки трейлера нужно предусмотреть дополнительную проводку.
• Если используемые металлические детали поражены коррозийным налётом, то перед покраской его нужно удалить механическим способом или с помощью специальных средств. После этого потребуется обработка антикоррозийным составом и только потом можно приступить к окрашиванию. Оставлять необработанными поражённые участки не стоит, это ускорит распространению ржавчины.

Определяемся с размерами

Параметры прицепа определяются ещё до этапа планирования конструкции. Существуют строгие правила, которые предусмотрены законодательством и нарушать их не рекомендуется.

Прежде, чем построить чертёж, нужно снять мерки с лодки:

• Большой ассортимент позволит найти идеальный вариант под определённую лодку или универсальный прицеп, который впоследствии может использоваться для перевозки других грузов

  длину;

• высоту бортов;
• длину и ширину самых узких и самых широких участков конструкции.

Если плавучее средство отличается большими размерами, то измеряется также длина тягача (от бамперной части переда до конца крепежа сзади).

Согласно нормативам, разработанным на законодательном уровне, определены стандартные параметры прицепа для транспортировки лодок:

• длина конструкции – не более 20 м;
• ширина – не более 2,2 м;
• высота – не более 3,8 м.

При этом ограничения касаются не только трейлера, но и самого плавучего средства. Эти данные позволяют перемещаться по автомагистралям, не создавая неудобств как автовладельцу, так и остальным участникам дорожного движения.

Проблем с клёвом рыбы больше не имею!

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

Читать продолжение >>>

Особенности тележки для лодочного мотора

Описание

Основным составными частями данного простого, но в то же время надежного транспортного приспособления для подвесного двигателя плавсредства являются:

• Каркас – сварная конструкция из профиля квадратного сечения. Состоит каркас из двух длинных профилей соединенных поперечным усилителем на уровне опорной платформы. К верхним и нижним концам каркаса под прямым углом приварены короткие профиля с отверстиями для фиксирующей шпильки и шплинтов (болтов) крепления нижней ручки.
• Шасси — состоит из оси и двух бескамерных колес, привариваемых в нижней части каркаса.
• Опорная платформа – площадка из плотного материала с вырезом для фиксации в ней ноги мотора –«дейдвуда». Крепиться при помощи болтов под прямым углом к поперечному усилителю каркаса

Нижняя ручка – «г»-образная вставляется внутрь приваренных к нижним концам каркаса профилям. Фиксируется при помощи шплинтов или болтов с барашковыми гайками
Ручка-транец (транспортная) — состоит из 4 профилей (короткий-длинный) сваренных попарно под прямым углом друг к другу. Концы длинных профилей профилем с установленными на нем небольшими колесиками. Концы коротких профилей соединены усилителем, к которому прикручена толстая и широкая деревянная доска.

Принцип работы

Весь процесс крепления мотора, его навески на транец при помощи такого приспособления достаточно прост и не требует значительных усилий:

• Тележку устанавливают в вертикальное положение.
• « Дейдвуд» фиксируют в вырезе опорной платформы и пристегивают к каркасу ремнем.
• Отверстие транцевой струбцины совмещают с отверстиями в приваренных к верхней части каркаса коротких профилях, вставляют длинную шпильку из прочного металла. Для фиксации шпильки с двух ее концов применяют прочные шплинты.
• Транцевую струбцину крепят к доске ручки-транца.
• Зафиксированный таким образом мотор грузят в багажное отделение автомобиля и перевозят к месту рыбалки.
• Для установки мотора на лодку тележку аккуратно вытягивают из машины и поставив в вертикальное положение катят к ней.
• Подкатив тележку к лодке, ее разворачивают транспортной ручкой к опорной площадке для крепления мотора — транцу.
• Ослабив транцевую струбцину транспортную ручку снимают.
• Тележку с мотором наклоняют таким образом, чтобы транцевая струбцина попала на транец и, зажимая транцевую струбцину, фиксируют его на лодке.
• Снимая шплинты, вытягивают фиксирующую шпильку.
• Тележку снимают и кладут в багажное отделение автомобиля.

Для того чтобы после окончания рыбалки  снять мотор с лодки выполняют описанные в самом начале операции.

После окончания рыбалки, тележку с укрепленной на ней мотором хранят в горизонтальном положении на балконе, в отапливаемом гараже.

Проверка баланса рамы прицепа

После указанных действий необходимо проверить сбалансированность рамы и перпендикулярность оси в соотношении с центральной балкой прицепа.

Для такого тестирования нужно просто установить колеса, подцепить изделие к автомобилю и попробовать немного проехаться. Если прицеп не увиливает в сторону, значит всё в порядке. После этого необходимо разместить на прицепе лодку и протестировать балансировку.

Фактическая нагрузка на сцепной шар должна колебаться в районе 50-80 кг.

Все параметры прицепа и динамические показатели должны быть корректными, иначе возникает угроза безопасности, да и регистрацию в ГИБДД вы вряд ли получите.
