Устройство генератора переменного тока

Классификация генераторов

Существует несколько признаков, на основании которых электрический генератор можно отнести к одной из разновидностей:

• Сфера применения.
• Режимы работы.
• Фазность.
• Автономность.

Эксплуатация По каждому из признаков надо изучить модель заранее, тогда и выбор проще будет сделать.

Автономность

Полная независимость от централизованных источников энергии — одно из главных преимуществ, которыми обладают современные генераторы. В зависимости от этого показателя, модели делятся на мобильные либо стационарные.

Стационарные

Речь идёт о генераторных станциях, в основе работы которых — дизельные двигатели. Подходят для снабжения электрической энергии потребителей, удалённых от других подобных объектов. Обеспечивают снабжение током на тех территориях, где даже малейшая остановка производственных процессов приведёт к серьёзным негативным последствиям.

Мобильные

Чаще всего эти агрегаты — самые компактные. Допускают перемещение в пространстве установки. У передвижных станций сфера применения довольно широка:

1. Электросварка.
2. Местное освещение.
3. Снабжение током бытовых электроприборов, и так далее.

Обслуживание и ремонт Внутри оборудования размещают двигатель внутреннего сгорания, который способен работать на дизельном топливе либо бензине. Агрегаты отличаются друг от друга по габаритам. Одного человека хватает, чтобы перемещать только самые маленькие устройства. Но есть мобильные варианты, монтаж которых проводят на автомобильных прицепах.

Фазность

Агрегаты разделяют на трёх- и однофазные в зависимости от внутренней структуры устройств.

Однофазные

Отличаются способностью производить однофазный ток. Питание бытовых приборов — главное назначение устройств. Обычно аппараты выпускают мобильными, чтобы с ними было проще обращаться. Частные домовладения — объекты, внутри которых однофазные агрегаты можно встретить чаще всего. Например — для удовлетворения различных нужд на бытовом уровне.

Трёхфазные

Питание силового электрооборудования — вот в чём состоит основная функция. Иногда происходит разделение такой энергии по нескольким фазам. Для питания электропроводки это очень удобное решение, позволяющее развести линию на несколько частей.

Интересно! Главное — чтобы мощность потребления у всех линий оставалась примерно одинаковой. Генератор быстро выходит из строя, если между значениями образуется серьёзная разница.

Режимы работы

Основные и резервные — две главные разновидности режимов работы согласно этой классификации.

Основные

Такие аппараты созданы, чтобы работать на постоянной основе. Группу промышленных установок представляют мощные электрогенераторы, снабжённые дизельными двигателями. Актуальны для объектов, которым наличие электрической энергии требуется постоянно.

Резервные

По названию легко понять, что такие электрические генераторы применяются лишь в некоторых, исключительно крайних случаях. Например, если централизованное электроснабжение отключают на некоторое время. Такие приборы могут включаться, если срабатывает реле, реагирующее на уменьшение напряжения. Беспрерывная работа допустима только на протяжении нескольких часов.

Сфера применения

Генераторы выпускают с расчётом на два основных направления — бытовые условия либо промышленные объекты.

В быту

Выбор бытовых генераторов на современном рынке порадует любого потребителя, вне зависимости от масштабов и запросов. Обычно выбирают однофазные установки, способные наладить бесперебойное снабжение электрическим током при аварийных ситуациях. Питание выносного электрооборудования — ещё одна сфера применения. Качество тока становится особенно важным показателем, если речь идёт о бытовых электроприборах, применяющих цифровую элементную базу. В этом случае энергия должна обладать такими параметрами: 220 В, 1 А, 50 Ггц.

Вам это будет интересно Виды и применение греющего электрического кабеля

На даче

При электросварочных работах применяют установки, обладающие повышенной мощностью. Преимущество в том, что для формирования электромеханической дуги вырабатывается ток с серьёзной силой.

Обратите внимание! Если в инструкции не описано сразу применение для электросварки, то стоит отказаться от подобной идеи. Иначе генераторы быстро портятся

Промышленные объекты

Чаще речь идёт о независимых мощных стационарных установках. Они актуальны для промышленных предприятий и целых жилых районов, больниц, общественных учреждений с высокой проходимостью. Тогда такие механические приспособления актуальны.

Практическое применение

Индукционные генераторы находят свое применение практически во всех областях жизнедеятельности человеческого общества.

Причем в любом случае, для получения переменного тока используется энергия вращения вала генератора.

Это касается:

1. Крупных гидро-, тепло-, и атомных электростанций.
2. Промышленных электрогенераторов.
3. Бытовых электрогенераторов.

Генераторы, устанавливаемые на электростанциях, вырабатывают большое количество электроэнергии, которая затем передается на огромные расстояния.

Они разрабатываются под конкретные, узкоспециализированные задачи и представляют собой сложнейшие устройства, для установки которых необходимо строить отдельные здания и сооружения. Кроме того, их работа обеспечивается специально организованной инфраструктурой.

Промышленные генераторы используются для обеспечения электроэнергией объектов, в работе которых не должно быть перебоев с подачей напряжения.

Кроме того, их используют для обеспечения электроэнергией строительных площадок, вахтовых поселков, удаленных ферм и буровых установок, находящихся в местах, где подводка стационарных линий электропередач невозможна или экономически нецелесообразна.

Как правило, для работы они используют дизельное топливо, вырабатывая при этом переменный ток большой мощности (220 или 380 В). Используются для этого синхронные генераторы, которые способны обеспечить работу промышленного оборудования большой мощности.

В дизельных установках, вал генератора вращается с помощью двигателя внутреннего сгорания (ДВС).

Электрогенератор на шасси

Все комплектующие изделия, входящие в состав промышленного генератора, монтируются на высокопрочных стальных шасси, которое при необходимости устанавливается:

1. Теплоизолированным контейнером.
2. Передвижным шасси (колесное, на полозьях).

Бытовые электрогенераторы приобрели большую популярность сравнительно недавно.

Они используются для электрификации небольших коттеджей, загородных домов и дач, а также помогают решить ряд проблем, связанных с некорректной работой централизованной электросети и часто применяются в качестве аварийных источников переменного тока на ранее электрифицированных объектах подобного типа.

В устройствах этого типа для вращения вала генератора используют как бензиновые, так и дизельные ДВС. Они вырабатывают переменный ток небольшой мощности (от 0,5 до 15 кВт) и отличаются:

1. Экономичностью.
2. Небольшими размерами.
3. Низким уровнем шума.

При выборе бытового генератора переменного тока, потенциальному потребителю необходимо обращать внимание на:

1. Тип ДВС (бензиновый или дизельный).
2. Заявленную в сопроводительной документации мощность.
3. Тип генератора (синхронный или асинхронный).
4. Фазность.
5. Блок управления.
6. Уровень шума.

Терминология

Ранний генератор Ганца в Звевегеме , Западная Фландрия , Бельгия

Электромагнитные генераторы делятся на две большие категории: динамо-машины и генераторы переменного тока.

• Динамо генерирует пульсирующий постоянный ток за счет использования коммутатора .
• Генераторы вырабатывают переменный ток .

Механически генератор состоит из вращающейся части и неподвижной части:

• Ротор : вращающаяся часть электрической машины .
• Статор : неподвижная часть электрической машины, которая окружает ротор.

Одна из этих частей генерирует магнитное поле, другая имеет проволочную обмотку, в которой изменяющееся поле индуцирует электрический ток:

• Обмотка возбуждения или полевые (постоянные) магниты: компонент электрической машины, создающий магнитное поле . Магнитное поле динамо-машины или генератора переменного тока может создаваться либо проволочными обмотками, называемыми катушками возбуждения, либо постоянными магнитами . Генераторы с электрическим возбуждением включают систему возбуждения для создания потока поля. Генератор, использующий постоянные магниты (PM), иногда называют магнето или синхронным генератором с постоянными магнитами (PMSM).
• Якорь : компонент электрической машины, производящий энергию. В генераторе, генераторе переменного тока или динамо-машине обмотки якоря генерируют электрический ток, который обеспечивает питание внешней цепи.

Якорь может находиться либо на роторе, либо на статоре, в зависимости от конструкции, с катушкой возбуждения или магнитом на другой части.

Охлаждение генераторов переменного тока

Генератор с водородным охлаждением, окрашен в красный цвет

Во время работы в генераторе возникают потери энергии, превращающиеся в теплоту и нагревающие его элементы. Хотя КПД современных генераторов очень высок, абсолютные потери достаточно велики, что приводит к значительному повышению температуры активной стали, меди и изоляции. Повышение температуры конструктивных элементов, в свою очередь, ведёт к их постепенному разрушению и уменьшению срока службы генератора. Для предотвращения этого применяют различные системы охлаждения.

Выделяют следующие типы систем охлаждения: поверхностное (косвенное) и непосредственное охлаждение. Косвенное охлаждение в свою очередь может быть воздушным и водородным.

Водородные системы охлаждения чаще устанавливаются на крупные генераторы, так как они обеспечивают лучший отвод тепла (По сравнению с воздухом водород имеет большую теплопроводность и в 10 раз меньшую плотность). Водород пожаро- и взрывоопасен, поэтому применяется изоляция вентиляционной системы и поддержание повышенного давления.

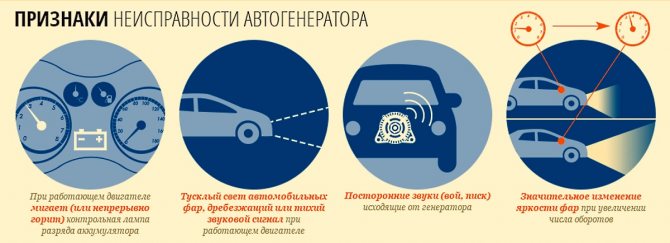

Признаки неисправности генератора автомобиля

неисправности генератора автомобиля возникают в тех же частях из чего состоит генератор автомобиля, или точнее выразится в тех же узлах и деталях, из которых он и состоит

• повреждение или сильный износ шкива генератора – разболтался, повело, лопнул
• износились токосъемные щетки может сказаться как на напряжении, выдаваемом генератором, так и на его искрении
• износ токосъемных колец – так же, как и щетки скажется на выходном напряжении, искрении или вообще не работе генератора
• неправильная работа регулятора напряжения – выдаёт напряжение, не соответствующее никаким нормам вместо 13.9 вольт – 5вольт, или наоборот 19 вольт
• межвитковое замыкание статорной обмотки – неправильные напряжения на выходе
• разрушение подшипника – стук, грохот, плохое вращение, недостаточные обороты, большая вибрация вала
• повреждение диодного моста – ток перестанет вообще течь
• повреждение проводов – проверить на обрыв, перекус, перелом, – заменить на исправные

Вот теперь вы узнали, как проверить исправность генератора автомобиля, так что можете приступить собственно к проверке, возможно из-за этого у вас постоянно разряжается аккумулятор, так как генератор не выдаёт вам положенное напряжение.

Устройство автомобильного генератора

Основные части генератораГенератор в разрезеСтатор и ротор

Статор (неподвижная часть генератора) представляет собой обмотки с магнитопроводом, в которых образуется электрический ток. Ротор – вращающаяся часть генератора. Ротор состоит из обмоток возбуждения с полюсной системой, вала и контактных колец. Кольца выполняются чаще всего из меди, с опрессовкой их пластмассой. Для снижения износа и предотвращения окисления они могут изготавливатья из латуни или нержавеющей стали. К кольцам присоединяются выводы обмотки возбуждения. Питание к обмоткам подается через щетки (скользящие контакты), которые прижимаются к кольцам с помощью пружин. Щетки бывают двух типов — меднографитные и электрографитные. Последние имеют более высокое электрическое сопротивление, что снижает выходные характеристики генератора, зато они обеспечивают значительно меньший износ контактных колец. Существуют и бесщеточные генераторы, у которых на роторе расположены постоянные магниты, а обмотки возбуждения – на статоре. Отсутствие щеток и контактных колец повышает надежность генератора, но увеличивает массу и шумность при работе.

При вращении ротора напротив катушек обмотки статора появляются попеременно разнополярные полюсы, т. е. направление и величина магнитного потока, пронизывающего катушку, меняется, что и приводит к появлению в ней переменного напряжения. Так как потребители электрической сети автомобиля работают на постоянном напряжении, в схему генератора вводится диодный выпрямитель.

Диодный мост и регулятор напряженияКонструкция и привод генераторов

Электронные регуляторы напряжения, как правило, встроены в генератор (“таблетка”) и объединены со щеточным узлом. Иногда они располагаются отдельно в подкапотном пространстве. Регуляторы изменяют ток возбуждения путем изменения времени включения обмотки ротора в питающую сеть. Устройства необслуживаемые, необходимо лишь контролировать надежность контактов. Существуют регуляторы напряжения, наделенные функцией термокомпенсации, – они измененяют напряжение зарядки в зависимости от температуры воздуха в подкапотном пространстве для обеспечения оптимального заряда АКБ. Чем ниже температура воздуха, тем большее напряжение подводится к батарее, и наоборот.

Генераторы выпускаются в двух конструктивных исполнениях – “классическом”, с вентилятором у приводного шкива, и компактном, с двумя вентиляторами внутри генератора. Так как “компактные” генераторы имеют привод с более высоким передаточным отношением, их называют еще высокоскоростными генераторами.

Генератор устанавливается на специальном кронштейне двигателя и приводится в действие от шкива коленчатого вала через ременную передачу. Чем больше диаметр шкива на коленчатом валу и меньше диаметр шкива генератора, тем выше обороты генератора, соответственно, он способен отдать потребителям больший ток. На современных моделях, как правило, привод осуществляется поликлиновым ремнем. Благодаря большей гибкости он позволяет устанавливать на генераторе шкив малого диаметра. Привод генератора может осуществляться как отдельно, так и одним ремнем вместе с насосом охлаждающей жидкости (“помпой”). Натяжение ремня регулируется либо отклонением корпуса генератора, либо (в случае применения поликлинового ремня) натяжными роликами при неподвижном генераторе.

Возможна ли замена генератора одной марки на другой? Вполне, если выполняются следующие условия:

• энергетические характеристики заменяющего генератора не ниже, чем у заменяемого;
• передаточное число от двигателя к генератору одинаково;
• габаритные и крепежные размеры заменяющего генератора позволяют установить его на двигатель. Большинство генераторов зарубежного производства имеют однолапное крепление, а отечественные крепятся за две лапы, поэтому замена “иномарочного” генератора отечественным потребует замены кронштейна;
• электрические схемы генераторных установок аналогичны.

Более сложные схемы генераторов

Несмотря на то, что ток протекает только в одном направлении, и поэтому называется громко постоянным, постоянно изменяется его величина, из-за чего подобные схемы практически неприменимы на практике.

Рассмотрим строение более сложных генераторов, которые позволяют получить ток с меньшей пульсацией.

Двухвитковый генератор

• Представим такую конструкцию генератора, в которой перпендикулярно друг другу расположены две рамки, соединенные в свою очередь с коллектором, который теперь сделан не из полу, а четвертьколец.
• При вращении рамок или витков, в них также как и в предыдущем случае возникает ЭДС. Однако максимальное и минимальное значение «Е» теперь достигается не через пол оборота всей рамки, а через четверть, то есть поворот одного витка на 90 градусов.
• На представленном выше рисунке хорошо видно, что через сторону витка 1, ровно, как и через сторону 3 (считаем в примере по часовой стрелке) протекает максимальный ток, тогда как на частях 2 и 4 ЭДС будет равна нулю, так как эти проводники скользят вдоль силовых линий.
• Соответственно конструкция всего генератора делается таким образом, чтобы именно в этот момент щетки касались контактных пластин коллектора 1 и 3.
• Представим вращение генератора. При этом значение ЭДС на витке 1 начинает убывать, тогда как на 2, наоборот, возрастать. Когда будет совершена 1\8 полного оборота, Е1 будет минимальна, но она не будет соответствовать нулю, так как проводник до сих пор при движении  пересекает силовые линии.
• Именно в этот момент и происходит перемена щеток на противоположные, и ЭДС начинает снова расти, так и не упав до нуля. Теперь ток начинает течь по витку, постепенно возрастая до своего максимума. Спустя четверть оборота снова происходит смена щеток, и так далее. Подробнее понять изменившиеся величины ЭДС можно из следующего графика.

Пульсации ЭДС на четырехвитковом генераторе

Получается, что щетки постоянно соединены с «активными проводниками», в которых ЭДС постоянно колеблется от Еmin до Еmax.

Во внешней цепи при этом ничего не меняется, из-за разбитого на четыре части коллектора. Ток продолжает течь все в том же направлении от щетки 2 к щетке 1. Он, как и прежде, будет пульсировать, и пульсации станут происходить в два раза чаще, однако разница максимальных и минимальных величин ЭДС будет значительно меньше, чем в предыдущем случае.

Идя дальше по этому принципу, и увеличивая количество вращающихся витков и коллекторных пластин можно добиться минимальной пульсации постоянного тока, то есть он действительно станет практически постоянным.

Продолжаем усложнять схему

Рассматривая предложенные схемы генераторов, не сложно догадаться, что хоть увеличенное количество витков и уменьшает пульсации, сам генератор становится все менее эффективным. Так как фактически щетки одномоментно контактируют только с одной рамкой, когда другие остаются неиспользуемыми. ЭДС одного витка невелика, поэтому и мощность генератора будет невысокой.

Чтобы использовать весь потенциал генератора, витки соединяют друг с другом последовательно по определенной схеме, а количество коллекторных пластин уменьшают до числа витков обмотки.

К каждой коллекторной пластине будет подходить начало одного витка и конец другого. При этом витки представляют собой источники тока, соединенные последовательно, и все вместе это называется обмотка якоря или ротора генератора. При таком соединении сумма ЭДС будет равна индуктируемым значениям в витках, включенных между щетками.

При этом количество витков делается достаточно большим, чтобы можно было получить требуемую мощность генератора. Именно по этой причине, особо мощные генераторы, например, от тепловозов, имеют очень большое количество пластин.

Реакция якоря

В обмотках статорного элемента при присоединении выхода с наружной нагрузкой начинает протекать электроток. Образующееся при этом силовое магнитное поле совмещается с полем, что формируется роторным элементом. Такое взаимодействие полей именуется реакцией якоря.

Реакция якоря в СГ при разнородных видах нагрузки

При активной нагрузке электроток и ЭДС имеют одни и те же фазы. Предельная сила электротока проявляется в тот момент, когда полюса роторного элемента находятся на противоположной стороне от якорных обмоток. Главный магнитный поток и второстепенный поток, который формируется во время реакции якоря, перпендикулярны друг другу, а при сопоставлении формируют увеличенный итоговый поток, что увеличивает в тот момент ЭДС.

Нагрузка индуктивного вида, имея потоки, направленные навстречу друг к другу, наоборот, приводит к значительному снижению электродвижущей силы.

Нагрузка емкостного типа вызывает совмещение потоков, движущихся в одну сторону, итог – увеличение ЭДС.

Любое повышение нагрузки увеличивает влияние реакции якоря на выходное электронапряжение, которое из-за этого изменяется в ту или иную сторону, что крайне нежелательно в электросетях. Практично такой процесс можно контролировать: просто изменять возбудитель, что снизит уровень влияния реакции якоря на главное силовое поле.

Неисправности автомобильного генератора

Как сделать МГД-генератор своими руками

Давайте рассмотрим вопрос, можно ли сделать МГД генератор своими руками? В принципе, ничего сложного нет, ведь теоретически схема и технология работы установки известна. Вот самый простой МГД генератор.

Для его изготовления потребуется плексигласовый брусок прямоугольного сечения вот с такими размерами: 120х26х18 миллиметров. В бруске необходимо сделать сквозное отверстие диаметром 12 мм. Внутрь отверстия устанавливаются две пластинки или из меди, или из латуни

Обратите внимание, что сечение полосок должно быть сегментным. Они соединяются клеммами

С двух сторон к бруску необходимо подсоединить ниппели из алюминия. К ним будут присоединяться резиновые шланги. По граням бруска приклеиваются цилиндры из плексигласа, на которые будут надеты магниты диаметром 20 мм. Все, вот такая нехитрая конструкция. Этот МГД генератор позволяет проводить забавные опыты с магнитной индукцией и электродвижущей силой. Все будет зависеть от числа прикрепленных магнитов, уменьшая или увеличивая их, можно изменять скорость движения ионов, изменять заряды, количество и так далее.
