Хомут шруса: особенности монтажа

Альтернативные варианты

Закрепить хомут пыльника ШРУСа можно и при помощи винтового хомута. Для его затяжки можно использовать ключ либо отвертку. Практически не требует навыков для своей фиксации, но обладает рядом недостатков, не позволяющим занять нишу хомутов для ШРУСов:

• граната поддается паразитным вибрациям, что вызывает раскручивание болта, особенно если хомут поставили без достаточного затягивания;
• конструктивная особенность в виде торчащего замка способна цепляться в процессе эксплуатации;
• частые случаи неплотной фиксации из-за низкого качества изготовления хомутов.

Выбирая между ленточным и зажимным хомутом следует ориентироваться на свои предпочтения и рекомендации производителя. Они оба способны прослужить долго при правильной установке. Внимательность и аккуратность при монтаже любого из крепежных элементов позволит долго оставаться смазке чистой.

Хомут пыльника ШРУСа, клещи, щипцы и другие приспособления и инструменты для установки, обжима и затяжки ленточных и пластиковых видов

Как сделать хомут из проволоки – народная технология от и до

Хорошо, когда в хозяйстве есть такой элемент крепления. Конечно, такая вещь не каждый день бывает необходима, но есть моменты, когда без хомута просто не обойтись, особенно это относится к автовладельцам. Но если вы постоянно забываете купить такую деталь для своего набора, давайте вместе разберемся, как сделать хомут из проволоки, имея минимальный набор инструментов и материалов.

Для этого нам понадобится сама проволока, которая должна быть достаточно мягкой, но в то же время довольно прочной. Из инструментов пригодится отвёртка и универсальные плоскогубцы, которые можно найти практически в любом доме. Теперь пошагово рассмотрим весь процесс, который, как вы догадались, при наличии минимума элементов будет достаточно простым.

Шаг 1: Отмеряем нужную длину проволоки

Первым делом давайте откусим проволоки столько, сколько требует диаметр нашего соединения. Измерительные приборы нам не нужны, достаточно обернуть край проволоки вокруг патрубка и на глаз прикинуть концы для скрутки, обычно хватает 50-60 миллиметров. После складываем проволоку вдвое и плоскогубцами откусываем лишнее. Сводим концы вместе, так чтоб они были на одном уровне.

Шаг 2: Правильное устройство хомута

Теперь, когда у вас в руках проволока, согнутая вдвое, необходимо на месте сгиба сделать правильное «ушко», причем диаметр «ушка» должен совпадать с отверткой, которая должна свободно входить в него. Чтоб выдержать такой размер, достаточно разогнуть концы, вставить между ними отвертку и снова их свести вместе. Конечно, лучше всего для таких целей подойдет крестовая отвертка, она по всей длине ровная и не имеет расширения, в отличие от плоской. Далее нужно отогнуть полученное «ушко» в сторону, относительно длины проволоки, оно будет выполнять функцию замка.

Шаг 3: Детальный монтаж самодельного хомута

Только что вы сделали хомут из проволоки своими руками, ничего, если он с виду неказистый, главное, чтобы он качественно выполнял свои функции. Осталось установить его на свое почетное место и плотно скрутить. Для этого обогните его вокруг патрубка, обязательно в том виде, в котором он есть, а именно вдвойне, и скрестите концы между собой. После вставляем в «ушко» отвертку, цепляем второй конец и по часовой стрелке проворачиваем несколько раз до появления плотного соединения. Помните, что во время зажима не стоит сильно усердствовать, вы должны чувствовать, когда нужно остановиться, чтобы проволока не лопнула. Если на только что установленном хомуте остались слишком длинные концы, рекомендуем их откусить кусачками.

Не исключено, что с первого раза у вас не получится установить хомут из проволоки, сделанный своими руками, возможно, у вас не выйдет скрутка, или вы перетянете его, но не отчаивайтесь, повторите процедуру изготовления крепления еще раз. Мы уверены, что после нескольких попыток у вас получится качественное и герметичное соединение, и эта нехитрая технология всегда выручит вас в трудную минуту. Терпение и труд все перетрут! Но все-таки на будущее держите в хозяйстве несколько хомутиков разного диаметра, они обязательно пригодятся!

Привод – устанавливаем хомуты на пыльник заднего ШРУСа

Вот казалось бы, что труднее: хомут на пыльник установить, или, к примеру, редуктор перебрать? Не знаю, может я что-то неправильно делал, но мне показалось, что проблем у меня с хомутами вышло больше, чем с остальными, более сложными работами.

В комплекте с пыльником хомутов не прилагалось. К тому же мне нужен был еще один хомут – для того ШРУСа, который саморазобрался при снятии редуктора. Пришлось ездить и искать хомуты. Ленточные, имевшиеся во всех магазинах меня не устраивали.

Как-то я не верю, что простая гладкая полоска металла, пусть и должным образом затянутая-зафиксированная, удержит пыльник.

Родные хомуты шли с зубчиками и прорезями под них, а во всех магазинах с прорезями были только хомуты на винтовой затяжке.

Такими можно стягивать патрубки воздуховодов, но для ШРУСов они не подходят: выступающий винт будет цеплять на себя траву, грязь и мусор.

Наконец, я нашел вот такие вот хомуты для ВАЗ-2108:

Их и стал устанавливать. Еще ряд замечаний по этой теме – в продолжении поста.

Ну, в теории установку хомута, наверное, понимает каждый: подтягиваем хомут так, чтобы зубчик установился в максимально доступное отверстие, а затем сжимаем с боков П-образный изгиб, окончательно затягивая хомут. Однако, на практике не все так просто….

Во-первых, хотелось бы отметить низкое качество изделий. Я, конечно, не претендую на высокий профессионализм в этой работе, но чтобы установить как следует три хомута (два больших и один маленький), я извел с десяток хомутов: то сам хомут лопнет, то зубчики разгибаются при затягивании, или и вовсе с корнем вырываются.  Так что если будете покупать – берите с запасом.

Во-вторых, опытным путем пришел к тому, что наиболее подходящим инструментом для затягивания хомута являются классические клещи. Пассатижи сжимают П-образный изгиб не у самого основания, а по всей высоте, что неправильно. У кусачек-бокорезов сжатие идет как надо, но есть риск перекусить хомут. Одним словом, приобрел клещи – оказалось, то что надо!

Сама процедура выглядит следующим образом (если кто подскажет более простой или правильный путь – комментарии приветствуются). Одеваем хомут на пыльник:

Тонкую отвертку устанавливаем следующим образом:Продев ее через отверстие и цепляясь кончиком за выступ на другом конце хомута, подтягиваем хомут отверстием на зубчик. Далее вооружаемся клещами и стягиваем хомут:Тут главное не пережать, чтобы не порвать ленту. Вот готовый результат:

Можно еще приплюснуть получившуюся петельку молотком, но от этого хомут чуть раздвигается и слабеет. Я старался затягивать хомуты так, чтобы гранаты в них не проворачивались. Вроде бы получилось, хотя и пришлось попотеть.

Зачем закреплять хомут на ШРУСе

ШРУС — надежный механизм, способный без проблем
проехать более 150 000 км, но со временем он приходит в негодность. О проблемах
с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и
совершенно новые автомобили. Способность шарнира верой и правдой служить долгое
время зависит от 2 условий:

• полноценное смазывание;
• защита от негативного влияния
  среды (загрязнения или попадания воды).

Шарнир нужно смазывать — и чем чаще, тем лучше. А
защищается он при помощи пыльника, который надевается на вал и надёжно покрывает
элементы узла. Крепится пыльник хомутами. Когда происходит их ослабление,
слышится неприятный звук. Поэтому время от времени водитель сталкивается с
такой задачей, как затяжка хомутов пыльника ШРУСа.

Есть несколько способов крепления ШРУСа:

• ленточный механизм;
• зажимной крепеж;
• П-образный вариант крепления.

Как затянуть ленточный хомут на ШРУСе — ручной способ

Устанавливать такое приспособление несложно, а
его фиксация достаточно надежна. При выборе устройства смотрите на качество
стали, из которой оно изготовлено. Чтобы его застегнуть, придётся использовать
устройство для затягивания ленточных хомутиков. Для затяжки устройства можно
применить плоскогубцы.

Действуем так:

• Хомутик насаживаем на пыльник,
  его кончик захватываем пассатижами.
• Далее кончик тянем на себя,
  прикладывая усилия. Во время процедуры следим, чтобы затягивание
  происходило без перекосов.
• Немного заводим кончик кверху и
  загибаем усики.
• Конец ленты застегиваем. По
  окончании установки проверяем равномерность прилегания.

А вот как правильно провести процедуру при помощи
машинки для затягивания:

• Ленту размещаем сверху пыльника.
  Ее кончик вставляем в держатель (для этого есть пропил).
• Держатель прижимаем к замку
  хомутика.
• Ленту на инструмент наматываем
  вращательными движениями. Когда натяжка будет нормальной, ленту загибаем.
• Выполняем контроль установки.
  Учитывайте силу натяжения. После натягивания смазка не должна выходить
  наружу. Если перетянуть, пыльник лопнет.

Subaru B4 ЗНАТНЫЙ БЭЧЕР › Бортжурнал › фотоотчет по замене пыльников ШРУСа (передняя ось)

Всем привет! Не знаю может кому пригодится сей отчет:

Необходимо было менять внутренние пыльники так как они были уже на грани! все в очень глубоких трещинах…наружние походили б возможно еще долго-но думаю раз полезу туда дак и менять все сразу))) да и смазку обновить не мешало бы…

Прикупил пыльники на переднюю ось: Наружние оригинал за 430р за шт(они пластиковые-вообщем понадежнее будут точно) и пару хомутов от 9ки за 35 руб за комплект большой+малый))) Внутренние-фирмы Maruichi за 300р шт брал в субаровском магазе(через автодок и того дешевле)-японские, очень добротного качества и с ленточными хомутами в комплекте(вообщем разоряться на оригинал смысла нет. слышал что подходят от Нивы-но так адски колхозить не стал-зачем туда лишний раз лазить))))) Смазка для ШРУСа-100р шт(3шт) брал в субаровском магазе… Съемник стопорных колец-вещь копеешная а сэкономит вам кучу времени и нервов! 60р головка под лом на 32 из магазина Зил-руб 120 вроде

Откручиваем ступичную гайку…-помошник жмет на тормоз и радуется-он сидит за рулем субару))) (простым воротком с головкой не получилось-вороток гнулся как резиновый-хз может он гумно! здесь пригодилась головква на 32 под лом из магазина Зил))))10мин работы УШМ и она замечательно влазит в ступицу)))

головка из магазина Зил

откручиваем ступичную гайку

Затем идем в салон и нажимаем волшебную кнобку на АКПП разблокировать и ставим на N и крутим вал пока отверстие под штивт на внутренней гранате не окажется вверху, савим на P

поддомкрачиваем тормозной диск и откручиваем линк…

Откручиваем болт у шаровой и крутим домкрат выше под тормозным диском пока- шаровая не вылезит из поворотного кулака

Выбиваем отверткой штивт из внутренней гранаты-с правой стороны для удобства снимаем воздуховод, с левой удобнее это делать снизу…

Выбиваем шаровую и вал свободен!

делаем метки на валу и на гранате(просто царапаем)

Затем сдвигаем вниз пыльник и поддев отверткой вытаскиваем стопорное кольцо… и теперь самое интерессное-аккуратно вытаскиваем все потроха на волю))) чтобы свободные колечки не послетали и остались все на своих местах…- это нужно делать очень акуратно!

при помощи кисточки и бензина акуратно отмываем один из игольчатых подшипников делаем метки при помощи женского лака для ногтей))) даем ему не много высохнуть…(он не смоется бензином при дальнейшей промывке бензином), снимаем колечко и переходим к следующему из трех подшипнику…

хорошенько моем и царапаем метки на валу и трипоиде-слово то какое))) (на фото далее видно метку на валу) и при помощи съемника стопорных колец извлекаем стопор…

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи.

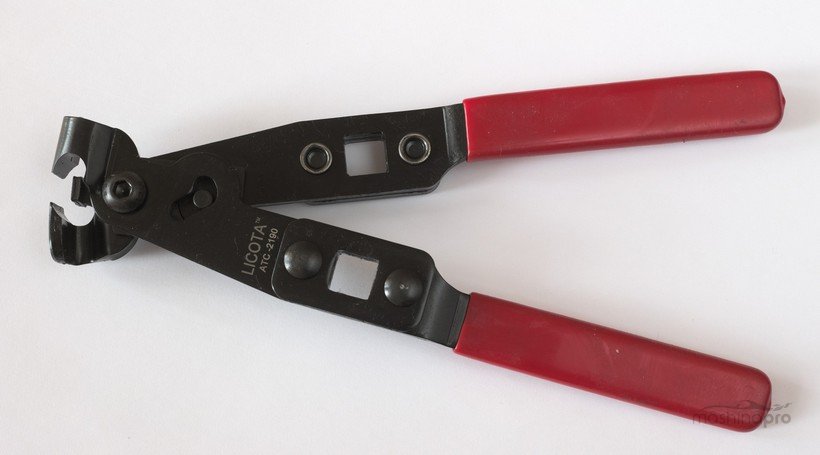

У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное.

Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

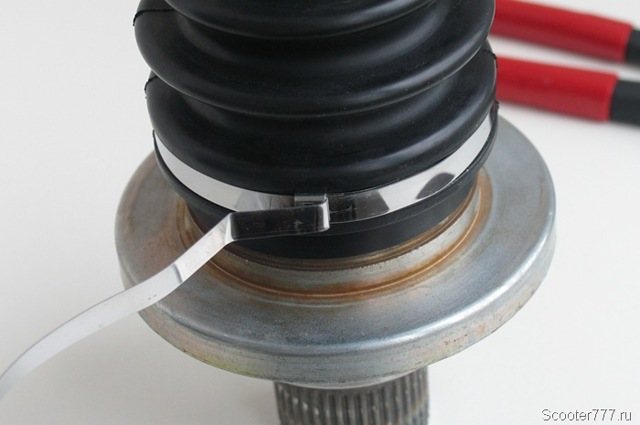

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

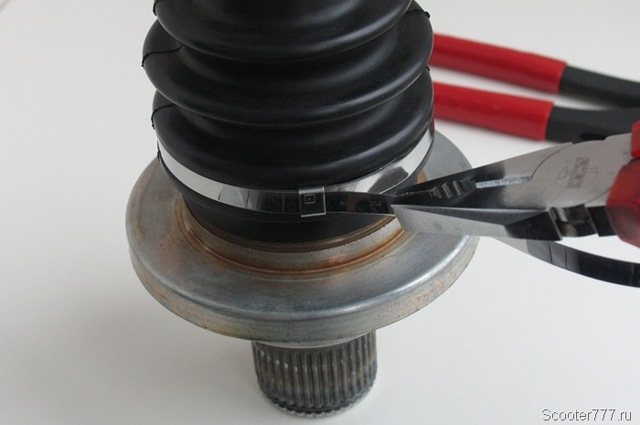

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

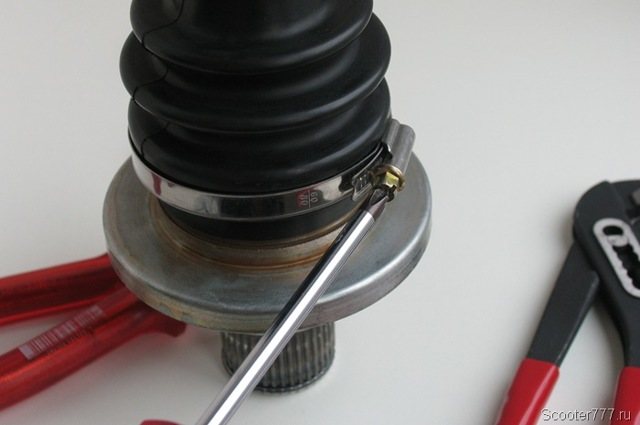

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Затянуть его можно очень хорошо, это плюс. Но у такого хомута есть два минуса. Во-первых, он чуть шире, чем канавка в пыльнике (это касается большого хомута).

• Во-вторых, большой червячный хомут категорически не годится для использования на внешнем ШРУСе, так как его винтовой механизм упрётся в элемент кулака.

А ещё некоторые квадроциклисты сажают пыльники на пластиковые хомуты-стяжки. Но это уже совсем экзотика.

Берегите свои ШРУСы!

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Подготовка основы приспособления для затяжки хомутов

Первое, что необходимо сделать – это подготовить профильную трубу. Для этого с одной стороны она подрезается под углом 45° (примерно, здесь точность не столь важна). Все края обтачиваются, чтобы не порезаться при работе.

ФОТО: YouTube.comОдна из сторон профильной трубы подрезается под углом 45°

На обратной стороне отрезка профильной трубы отмечается по 2 см от края на двух противоположных гранях. Это проще всего сделать при помощи штангенциркуля. Хотя можно воспользоваться обычной линейкой с гвоздиком.

ФОТО: YouTube.comС двух противоположных граней на заготовке делаются риски при помощи штангенциркуля или линейки

Далее необходимо вырезать с противоположных сторон по отметкам квадраты таким образом, чтобы получились уши. Это легко сделать при помощи болгарки, зажав заготовку в тиски. Не стоит при работе забывать о технике безопасности, ведь болгарка считается наиболее опасным электроинструментом.

ФОТО: YouTube.comС противоположных сторон по отметкам вырезаются квадраты, чтобы получились уши

Естественно, кромка также обрабатывается во избежание порезов. Теперь в получившихся ушах требуется просверлить отверстие диаметром 8 мм. С этой работой справится даже школьник, а потому подробно останавливаться на ней не стоит.

ФОТО: YouTube.comВ получившихся ушах необходимо просверлить отверстия диаметром 8 мм

И последний штрих – небольшие насечки на заострённой стороне профильной трубы. Они нужны для того, чтобы проволока не соскакивала в момент затяжки. Хотя на практике и без них приспособление вполне работоспособно. Насечки можно сделать круглым напильником или надфилем.

ФОТО: YouTube.comНебольшие насечки на заострённой стороне не дадут проволоке соскочить

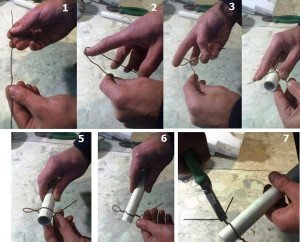

Принцип работы самодельных приспособлений для затяжки проволочных хомутов

Самое простое самодельное приспособление представляет собой металлическую пластину с небольшим пазом на одном из своих торцов и с отверстием в плоскости для вставки воротка. Вороток изготавливают из металлического стержня с изогнутой ручкой на одном конце. Во время вращения вороток должен удерживать проволоку, чтобы наматывать её на себя. Для такой фиксации у него есть специальные отверстия или продольный сквозной вырез.

Принцип действия устройства очень прост и понятен, а сама работа занимает меньше одной минуты времени. Если необходимо быстро обжать резиновый шланг на штуцере, действия производятся в следующем порядке:

• Проволоку складывают пополам. Желательно, чтобы она была не слишком жёсткой и ровной.
• Сложенную пополам проволоку дважды обматывают вокруг шланга в области нахождения штуцера.
• В завершении второго витка свободные концы продевают в согнутую петлю.
• Приспособление упирают в петлю имеющимся на нём пазом.
• Свободные концы проволоки должны быть по обе стороны от пластины.
• Концы пропускают в отверстия или в прорезь воротка.
• Затяжка хомута производится вращением воротка.
• Следующим действием устройство разворачивают так, чтобы свободные концы согнулись, образовывая собою крюки, которые будут удерживать петлю.
• Лишнюю проволоку обрезают, оставшиеся концы поправляют, чтобы они не торчали в стороны.
• Затяжка хомута завершена.

Какой хомут использовать для фиксации пыльников ШРУСа?

Статья опубликована на страничке http://axle.com.ua/articles/stati-o-pylnikah/homut-pylnika/Очень часто мы слышим, такие вопросы-обсуждения автомобилистов: «Можно ли взамен металлического хомута использовать пластиковый?», «Какой хомут на шрус лучший?», «А проволокой можно?»…, «Можно ли ставить на пыльники ШРУСов винтовые хомуты?». Обсудим этот вопрос по порядку, по очередности поступающих вопросов.

Можно ли взамен металлического хомута использовать пластиковый?

  Во-первых: на практике мы не встречали, чтобы прозводители оригинальных или неоригинальных запчастей комплектовали пыльники, ШРУСы или привода в сборе пластиковыми хомутами.

Во-вторых: пластиковые хомуты могут быть различного качества (хрупкие, очень мягкие, ненадежный замок и т.д.), а металл – есть металл! А главное, хомуты используемые для фиксации пыльника шруса должны не только удерживать пыльник на полуоси и препятствовать смещению, но и обеспечивать герметичность. Если с «удержанием» пластик более-менее справится, то с «герметичностью» могут быть вопросы.

А проволокой можно?

  Касательно проволоки… Это как изобретать велосипед… Нужно подобрать соответствующую проволоку по диаметру. Чтобы была не сильно мягкая – не тянулась излишне, не очень «сталистая», иначе при стягивании и пыльник прорежет. Также, необходимо иметь «соответствующую сноровку».

• Можно ли ставить на пыльники ШРУСов винтовые хомуты?
•   При использовании винтовых (червячных) хомутов речь идет в основном о двух моментах: не будет ли «винтик» цепляться за что-нибудь, и появится ли на больших скоростях вибрация от дисбаланса.
• Ответ на все эти вопросы напрашивается один: если существует специальные «хомуты пыльника ШРУС» предназначенные для крепления и фиксации пыльников, то их и надо использовать!

Есть два типа хомутов пыльника ШРУС. Выглядят они вот так.

  На фото 1 представлен хомут с так называемый П-образным замком. Данный хомут легко устанавливается на пыльник и поджимается или специальными щипцами-обжимкой ли обыкновенными клещами. Надежность гарантирована.

  На фото 2 изображен хомут «ленточного типа», с его установкой, у новичков, обычно возникает вопрос: «а как его затянуть, и какую необходимо создать степень затяжки?».  На этот вопрос есть несколько вариантов ответа.

  Профессиональный (фото 2): затяжка осуществляется при помощи специального приспособления. С его помощью создается необходимое натяжение ленточного хомута пыльника ШРУС, с последующим обрезанием излишка хомута. Надежность фиксации высокая.

Дилетантский (фото 4): натягиваем, загибем, фиксируем. При таком способе качественно затянуть хомут пыльника ШРУС практически не возможно.

Но тем не менее есть довольно много мастеров СТО, которые любят работать именно с «ленточными» хомутами.

Оба эти типа хомутов изготовлены из правильно подобранных материалов и обеспечивают необходимую жесткость и возможность пластической деформации при затягивании.

Важно

И П-образный и ленточный хомуты являются универсальным. Имея всего два типоразмера мы можем при их помощи зафиксировать пыльники с внутренним диаметром от 18мм до 110 мм. Для диаметров меньше 20 мм и более 110мм целесообразно использовать все-таки «ленточные» хомуты.

Примечания ООО Мир хомутовМы не рекомендуем П-образный хомут с перфорацией. Так же его не рекомендуют производители пыльников и автомобилей. Дело в том что конструкция этого хомута предусматривает крючки для фиксации направленные вниз в сторону резинового пыльника. Очень вероятно повреждение пыльника.

Идеальным решением для пыльника из синтетической резины и термоэластопласта являются П-образные хомуты с 3-4 отверстиями, при этом крючок фиксатора должен загибаться вверх, в сторону противоположную от резинового патрубка. Эти хомуты сжимаются клещами и их невозможно перетянуть.

Для пыльников из термоэластопласта используются более толстые и широкие хомуты, обычно шириной до 10мм и толщиной 1 мм.

Для пыльников их натурального каучука лучше подходят ленточные хомуты с пряжкой. Дело в том, что эти хомуты намного более эластичные, чем пыльники из синтетического каучука и их невозможно повредить даже при очень сильной затяжке.

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи.

У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное.

Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Затянуть его можно очень хорошо, это плюс. Но у такого хомута есть два минуса. Во-первых, он чуть шире, чем канавка в пыльнике (это касается большого хомута).

• Во-вторых, большой червячный хомут категорически не годится для использования на внешнем ШРУСе, так как его винтовой механизм упрётся в элемент кулака.

Как зажать хомут на ШРУСе – механический способ

Некоторые авто из Европы переведены на применение зажимов, изготовленных в виде хомутов. Зажимы отличаются простотой и прочностью. Устанавливают их обычно при помощи клещей, но народные умельцы обходятся и обыкновенными плоскогубцами.

Перед установкой хомута нужно выбрать диаметр. После этого производится установка хомутов на пыльник ШРУСа

Важно обойтись без перекосов. Монтаж лучше производить при помощи обжимных щипцов

При их отсутствии используем клещи. Работа несложная, по ее окончании нужно проверить качество зажима. Основной плюс варианта — не нужно применять специнструмент. Если при установке устройства использовать обычные плоскогубцы, качество зажима от этого не пострадает.

Можно использовать устройство винтового типа. Зажимается оно при помощи отвертки. Устанавливать такой хомутик проще всего, но здесь есть свои недостатки:

1. «Граната» (жаргонное название шарнира) подвержена воздействию вибрации, из-за которой болтик может открутиться. Поэтому затягивать устройство нужно как можно сильнее.
2. Выпячивающийся замок выглядит неэстетично. Кроме того, при езде он может за что-либо задевать.
3. Такие хомутики часто бывают некачественными.

Сферы использования

Ленточные хомуты широко используются для решения бытовых задач и в различных промышленных отраслях. Они применяются:

• в машиностроении;
• в сельском хозяйстве;
• в пищевой и химической промышленности;
• для фиксации систем отопления;
• для крепления труб в условиях их повышенной вибрации;
• в домашнем хозяйстве.

С их помощью осуществляют соединение, фиксацию, герметизацию трубопроводов и гибких шлангов, производят крепление металлических конструкций к опорам линий электропередач.

Металлические изделия не подвержены растяжкам или разрывам. Они обладают высокой стойкостью к различным видам силовых нагрузок благодаря чему справляются с любыми поставленными задачами.

Изготовление устройства своими руками

Самодельные приспособления такого типа могут выглядеть по-разному, поэтому и способы их изготовления отличаются в отдельных мелочах. Но принцип их работы одинаков. Самый простейший вариант изготавливают из куска металлической пластины и обрезка металлического прута.

Пластина может быть около 100 мм в длину, главное, чтобы она удобно лежала в руке. На одном из её торцов выпиливают небольшое углубление для упора в петлю хомута. В 3-5 см от выпиленного углубления в пластине высверливают отверстие, чтобы в него свободно проходил вороток.

Вороток, изготовленный из металлического прута круглого сечения, должен иметь удобную ручку для вращения. Такую ручку можно сформировать изгибом или приварить перпендикулярно ещё один обрезок прута. В рабочей части воротка высверливают два отверстия для фиксации концов проволоки.

Такое приспособление стоит держать не только дома, но и в мастерской или в автомобиле, ведь в дальней дороге иногда тоже возникает необходимость в установке хомута.

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

1. Подбирается необходимый диаметр;
2. Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
3. Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
4. По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

• слишком сильное затягивание ведет к перерезанию пыльника;
• проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
• нехватка прочности вызывает разрыв провода в процессе эксплуатации.

Использование специальных приспособлений при монтаже ленточного хомута

Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:

• ручка;
• держатель;
• вертушка.

Чтобы использовать устройство, следует придерживаться плана:

1. Расположить ленту поверх пыльника;
2. Вставить ее конец в пропил держателя;
3. Упереть держатель в замок хомута;
4. Вращательными движениями начать наматывать ленту на инструмент;
5. При достаточном натяжении загнуть ленту;
6. Проконтролировать застёгнутый хомут на правильность монтажа.

Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.

Советы по эксплуатации

Установить и затянуть ленточный хомут на трубопроводе или шланге несложно, но при этом важно соблюдать последовательность действий и использовать специальный инструмент для стяжки. Для установки потребуются:

Для установки потребуются:

• отвёртка;
• щипцы или клещи для затягивания пластиковых хомутов или стяжек с замком-фиксатором;
• натяжитель для хомутов.

Первым делом нужно подобрать под диаметр трубы подходящий по размерам хомут. Чтобы ослабить зажим, нужно выкрутить болт отвёрткой (на некоторых моделях вместо болта предусмотрены винты или барашки). Хомут аккуратно растягивают до размеров, немного превышающих диаметр трубы. Крепёж перемещается на место соединения труб. Для плотной натяжки винт закручивается отвёрткой.

Устанавливать ленточные хомуты допускается на любые виды труб: железобетонные, чугунные, стальные, изготовленные из ПВХ. Стяжки не рекомендуется фиксировать на искривлённых участках трубопровода и на крестовых стыках. В этом случае использование хомутов будет неэффективным.

Еще больше о ленточных хомутах расскажет видео ниже.

Ленточные металлические хомуты

Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:

• изготавливая ленту, производитель использовал качественную сталь;
• монтаж на пыльник производился при помощи приспособления для затяжки ленточных хомутов ШРУСа;
• для установки крепежа необходимо наличие навыков работы с инструментом.

Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:

1. Хомут насаживается на пыльник;
2. Кончик захватывается плоскогубцами;
3. Потянуть с небольшим усилием и проследить, чтобы хомут затягивал пыльник без перекосов;
4. Создать максимальное усилие и подогнуть вверх;
5. Загнуть усики;
6. Застегнуть конец ленты.

По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.

Использование специальных приспособлений при монтаже ленточного хомута

Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:

• ручка;
• держатель;
• вертушка.

Чтобы использовать устройство, следует придерживаться плана:

1. Расположить ленту поверх пыльника;
2. Вставить ее конец в пропил держателя;
3. Упереть держатель в замок хомута;
4. Вращательными движениями начать наматывать ленту на инструмент;
5. При достаточном натяжении загнуть ленту;
6. Проконтролировать застёгнутый хомут на правильность монтажа.

Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.

Альтернативные варианты

Закрепить хомут пыльника ШРУСа можно и при помощи винтового хомута. Для его затяжки можно использовать ключ либо отвертку. Практически не требует навыков для своей фиксации, но обладает рядом недостатков, не позволяющим занять нишу хомутов для ШРУСов:

• граната поддается паразитным вибрациям, что вызывает раскручивание болта, особенно если хомут поставили без достаточного затягивания;
• конструктивная особенность в виде торчащего замка способна цепляться в процессе эксплуатации;
• частые случаи неплотной фиксации из-за низкого качества изготовления хомутов.

Выбирая между ленточным и зажимным хомутом следует ориентироваться на свои предпочтения и рекомендации производителя. Они оба способны прослужить долго при правильной установке. Внимательность и аккуратность при монтаже любого из крепежных элементов позволит долго оставаться смазке чистой.

Хомут пыльника ШРУСа, клещи, щипцы и другие приспособления и инструменты для установки, обжима и затяжки ленточных и пластиковых видов

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

• слишком сильное затягивание ведет к перерезанию пыльника;
• проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
• нехватка прочности вызывает разрыв провода в процессе эксплуатации.
