От чего зависит срок службы приводных ремней?

Современные приводные ремни имеют достаточно долгий срок службы и все благодаря своей конструкции и современных надежных материалов. В среднем качественный ремень может служить до 25 тыс. часов работы

Обратите ваше внимание на то, что срок службы указан именно в часах, а не в километрах, поскольку сам километраж прямо не влияет на срок службы приводных ремней. Ведь эти ремни находятся в движении даже тогда, когда автомобиль стоит на месте, а двигатель в ней работаете на холостых оборотах.

Но это в теории и по информации предоставляемой самими производителями ремней для потребителей.

На практике же срок службы приводных ремней может существенно отличаться от заявленного производителем. Дело как-раз в том, что на износ приводных ремней влияет множество различных факторов. Например, важную роль в долгой службе ремней служит тот фактор, как его устанавливали на автомобиль. Например, не редкость случается, когда автомастера в технических центрах из-за своей низкой квалификации или отсутствия опыта ремонта автомобилей пытаются посадить ремень на шкив с помощью отвертки. В конечном итоге новый ремень повреждается и уже не сможет прослужить тот срок, который заявляет производитель. Подобный способ установки приводного ремня также применяется тогда, когда надо ускорить процесс его замены, чтобы не снимать допустим шкив.

Кроме того, на срок службы ремней влияют и условия хранения этих компонентов на складе и при их транспортировке. Например, не редкость случается, когда в автомагазинах продают приводные ремни с истекшим сроком годности. Да,  приводные ремни безусловно имеют свой срок годности. Дело здесь вот в чем,  сам химический состав материалов приводных ремней со временем изменяется, и, если приводной ремень был произведен 5 лет назад и неправильно хранился на складе, то при установке его на машину он прослужит естественно не очень долго.

Также на долговечность ремней в автомобиле может влиять и погода. Например, если вы проживаете в регионе с жарким климатом, то вы в этом случае часто пользуетесь кондиционером. А это означает, что компрессор кондиционера должен в таком случае получать больше нужной энергии. В итоге этот ремень, передающий крутящий момент на компрессор кондиционера, начинает испытывать повышенную нагрузку.

В том числе, приводные ремни могут быстро изнашиваться и в том случае, если машина долгое время эксплуатируется в холодную и сырую погоду. Например, в зимнее время электрооборудованию автомашины требуется больше заряда питания, чем в теплую и сухую погоду.

В результате этого генератору требуется больше энергии для поддержания работоспособности электросети в транспортном средстве. В конечном итоге ремень генератора начинает испытывать повышенную нагрузку из-за увеличения крутящего момента.

Как правило, в новом автомобиле эти приводные ремни служат дольше, так как были установлены на заводе и до их установки соблюдались все необходимые условия хранения. После замены заводских приводных ремней срок службы новых установленных ремней сокращается.

Каждый автопроизводитель в технической документации и в сервисной книжке авто обычно указывает в регламентных работах дату, когда необходимо планово заменить приводные ремни. Поэтому советуем вам друзья внимательным образом ознакомиться с перечнем плановых технических осмотров и с регламентом замены расходников. Как правило, производитель там указывает предельный километраж при котором в техническом центре автослесаря должны заменить приводные ремни. Таким образом, вы для себя приблизительно узнаете предельный срок службы приводных ремней. Но это совсем не означает, что вы не должны осматривать регулярно состояние ремней. Об этом чуть ниже.

AMD —широкий ассортимент комплектов

Чаще всего при замене резинового элемента ГРМ потребуется заменить так же и ролики натяжения, так как чрезмерная степень износа повлечет за собой выход из строя нового резинового привода.

Чтобы сэкономить время на поиске всех необходимых составляющих, можно приобрести отличные ремни ГРМ от AMD, которые предлагают сразу полный комплект. Страна производства – Корея. Можно не тратить силы на поиски и быть уверенным в совместимости деталей по ширине и скорости вращения.

Преимущества:

• на ремне есть маркировка, благодаря чему можно не спутать изделие с подделкой;
• в комплект включены: ремень ГРМ и балансировочный, три ролика натяжения;
• каждая запчасть упакована в отдельную коробку, что снижает риск деформации;
• работает без лишнего шума;
• натяжной ролик, входящий в комплект, не имеет люфта на подшипнике;
• при корректной установке выдержит весь срок эксплуатации;

Недостатки:

• цена комплекта до 5800 руб.;
• внутри упаковки может быть ременной привод от производителя Dongil (корейская компания);
• в обводном ролике, в подшипнике, может появиться люфт.

Что такое ГРМ

Расшифровка сокращения ГРМ – газораспределительный механизм, этот механизм есть в каждом двигателе. Он регулирует работу клапанов, открывая их и закрывая, с соблюдением нужной последовательности, в каждом двигателе внутреннего сгорания. Ремень передает вращение от коленчатого вала на распределительный вал или валы если их больше одного, и синхронизирует их работу.

В некоторых современных моделях авто, этот же ремень приводит в движение водяную помпу. В других моторах его заменили цепью, сама цепь рвется редко, однако натяжители изнашиваются и ломаются регулярно, поэтому спорить что лучше и надежнее я не стану.

Когда и как нужно менять клинообразный ремень.

Основной проблемой в машине при износе приводных ремней на начальном этапе становятся различные скрипы и свисты происходящие во время вращения шкивов передающих на навесное оборудование двигателя крутящий момент. При возникновении этих скрипов и свистов в скором времени один из приводных ремней может по-просту оборваться. Уважаемые друзья и наши читатели, предлагаем вам подробную информацию о типах ремней установленных в современных автомобилях. Наш инфо-справочник поможет вам узнать о том, когда необходимо менять приводные ремни а также, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а вместе с этим заодно получить для себя и ответы на другие интересующие вас вопросы непосредственно связанные с этими ремнями.

Для начала давайте сразу расставим все точки над «i» и выясним, что же это такое — приводные ремни.

Приводной ремень автомобиля — это элемент ременной передачи, конкретная рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма) не относится к приводным ремням. На самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов, а именно:

— Ремень ГРМ (ременный привод газораспределительного механизма).

— Приводные ремни вспомогательных компонентов (навесное оборудование двигателя).

Существует 3 (три) типа автомобильных ремней:

1. Ремень ГРМ — как правило, он зубчатый.

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

3. Клинообразный (клиновый) ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

Ремни №2 и №3 в нашей стране имеют еще и дополнительные названия, то есть: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

В отличие от ремней ГРМ к которым предъявляются достаточно строгие требования, такие например как, обязательная своевременная плановая замена в соответствии с установленым производителем сроком службы, то приводные ремни, обеспечивающие работу вспомогательного (навесного) оборудования двигателя, требуют к себе не такого пристального внимания.

Но, тем не менее, это совсем не говорит о том, что они не нуждаются в нашем внимании. Для них периодически необходима также плановая замена

Причем не желательно дожидаться того момента, когда ремни выйдут из строя, поскольку эти ремни обеспечивают работу важного оборудования в автомобиле (охлаждение, зарядка аккумулятора, работу кондиционера, ну и т.п.)

Таким образом, если вы вдруг услышали скрип или свист под капотом машины,  советуем вам обратить на это внимание. Помните о том, что посторонний шум под капотом это не только неприятности для вашего слуха, но и что-то большее

Если под капотом авто появился скрип или свист, то это говорит о том, что приводной ремень проскальзывает на шкивах. Например, если ремень старый, то его натяжка может прилично ослабнуть, что приводит ремень к проскальзыванию на шкивах и образованию визга во время работы двигателя.

Как правило, когда ремень износился или у него ослабла натяжка, то в дождливую и холодную погоду такое проскальзывание или свист только усиливаются, поскольку ремень теряет свое сцепление со шкивом из-за влаги.

Если вы друзья услышали под капотом авто однократный скрип или свист ремня, особенно после того как проехали через глубокую лужу, то нет особых причин для беспокойства. В этом случае приводной ремень скорее всего слишком влажный, что уменьшило его сцепление конкретно со шкивом. Если же вы слышите этот свист (визг) под капотом после того, как утром завели автомобиль или после нескольких километров пробега, или после начала движения, или при прогреве двигателя, то скорее всего ваши приводные ремни (или ремень) износились(ся) или ослабла сама натяжка этих приводных ремней.

Что такое ремень генератора

Ремень устройства генератора предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремешок всегда должен быть в рабочем состоянии, в противном случае водитель просто не сможет полноценно использовать авто. О видах и типичных неисправностях ремешка мы поговорим в этой статье.

Виды

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

• Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.
• Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина. Также конструкция таких РГ включает в себя несколько слоев прочной армирующей нити.

Технические требования к ремням безопасности в 2019 году

Согласно техническому регламенту о безопасности использования колесных ТС, все автомашины должны быть оснащены ремнями безопасности.

Данный регламент начал действовать прошлой осенью, но далеко не все его пункты уже действуют. Один из этих разделов относится к установлению в авто ремней безопасности. Рассмотрим некоторые нюансы, связанные с установкой данных защитных устройств.

На сегодняшний день использование ремней безопасности регламентируется следующей статьей 12.6. «Нарушение правил применения ремней безопасности или мотошлемов» кодекса об административных правонарушениях. В ней говорится о том, что «управление транспортным средством водителем, непристегнутым ремнем безопасности, перевозка пассажиров, непристегнутых ремнями безопасности, если конструкцией транспортного средства предусмотрены ремни безопасности, а равно управление мотоциклом либо перевозка на мотоцикле пассажиров без мотошлемов или в не застегнутых мотошлемах влечет наложение административного штрафа в размере одной тысячи рублей».

В этой статье важно не «наложение административного штрафа», а фраза «если конструкцией транспортного средства предусмотрены ремни безопасности». Значение этого выражения говорит о том, что в настоящее время разрешено пользоваться транспортным средством, в котором конструкцией не предусмотрен ремень безопасности.. Помимо этого, в дополнительном к ПДД РФ документе «Основные положения по допуску транспортных средств к эксплуатации» говорится о требованиях, касающихся ремней безопасности, например, в пункте 4.1 указано, что в автобусах для перевозки пассажиров в междугородном сообщении места для сидения должны быть оборудованы ремнями безопасности.

Помимо этого, в дополнительном к ПДД РФ документе «Основные положения по допуску транспортных средств к эксплуатации» говорится о требованиях, касающихся ремней безопасности, например, в пункте 4.1 указано, что в автобусах для перевозки пассажиров в междугородном сообщении места для сидения должны быть оборудованы ремнями безопасности.

А в пункте 7.9 документа «Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств» написано о том, что нельзя использовать автомобиль, если в нем «отсутствуют ремни безопасности и (или) подголовники сидений, если их установка предусмотрена конструкцией транспортного средства или «Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения».

Проверяют автомобиль на соответствие данным требованиям во время техосмотра.

Вывод: сегодня ремни безопасности должны быть обязательно в транспортных средствах, где они предусмотрены конструкцией, а также в автобусах междугороднего сообщения, независимо от конструкции.

Как определить, что ремень генератора оборвался?

Определить, что ремень генератора оборвался можно по таким признакам:

1. Появление значка разряженного аккумулятора на контрольном щитке. Данный индикатор загорается, потому что работа генераторного устройства или батареи нарушается.
2. Сбои в работе внешних осветительных устройств. Если водитель убирает ногу с педали газа, фары начинают светить более тускло, при нажатии на газ яркость оптических приборов восстанавливается.

Что делать при ослаблении натяжения?

При ослаблении ремня нужно ключом затянуть натяжные ролики. Поскольку генераторный узел оснащается несколькими роликами, каждый из них позволяет установить нужную степень натяжки. Однако, полный натяг до упора не рекомендуется, так как это приведет к более быстрому износу изделия.

Что происходит при срыве ремня?

Если оборвет приводной ремень, пользователь может столкнуться со следующими проблемами:

1. Генераторная установка не сможет питать электросеть транспортного средства, включая все оборудование и приборы.
2. Все потребители напряжения начинают питаться напрямую от аккумулятора.
3. В случае если автомобиль оснащен приводным ремнем гидроусилительного устройства (ГУР) и системы кондиционирования, то оборв изделия приведет к тому, что эти системы работать не будут. Помпа ГУР, а также муфта климатической установки перестанут функционировать.

Типы

По числу мест крепления к каркасу ремни безопасности делят на двух-, трёх-, … и многоточечные (обычно шеститочечные):

Двухточечные

Поясные

До недавнего времени применялись многими производителями автомобилей на задних пассажирских сиденьях; также применяются на некоторых автобусах. Широко применяются на самолётах, поскольку, удерживая пассажира в кресле, тем не менее обеспечивают возможность свободного принятия позы для безопасной посадки.

Плечевые

Проходят от бедра к плечу. Применялись в автомобилях 1960-х годов, но не были очень удачными, поскольку при аварии пассажир мог легко выскользнуть из-под такого ремня.

Трёхточечные

Трёхточечный ремень безопасности

Трёхточечный ремень сочетает в себе плечевой и поясной ремни, но при этом представляет собой единый отрезок ремня, по которому перемещается пряжка, что обеспечивает удобство пристёгивания или отстёгивания. При аварии усилие торможения распределяется по значительной поверхности груди, плеч и бедренного пояса, что значительно облегчает перенесение соударения. Трёхточечный ремень был изобретён Нильсом Болином, и впервые был применён в серийном автомобиле Volvo PV 544 в 1959 году.

До 1980-х годов трёхточечные ремни преимущественно использовались только на передних сиденьях автомобилей; задние сиденья были оборудованы либо поясными, либо плечевыми ремнями безопасности. Однако свидетельства в пользу того, что поясные ремни могут привести к смещению позвонков и параличу («синдром ремня безопасности») привели к пересмотру правил безопасности практически во всех развитых странах, и было принято требование оборудования трёхточечными ремнями всех сидений. С 1 сентября 2007 года все новые автомобили, продаваемые в США, оснащаются трёхточечными ремнями.

Помимо изменений в правилах, «синдром ремня безопасности» привёл к ряду судебных процессов. В частности, в Лос-Анджелесе процесс завершился вердиктом жюри присяжных оштрафовать компанию Ford на 45 миллионов долларов.

Пристёгивать трехточечными ремнями детей и вообще людей с небольшим торсом не рекомендуется, так как при типичных габаритах сиденья и положении точек крепления верхний сегмент ремня будет проходить в опасной близости к горлу пристёгнутого.

Трехточечные ремни бывают также двух видов: инерционные и неинерционные.

Инерционные: это именно те ремни, которые мы сейчас привыкли видеть практически на всех более-менее современных автомобилях. В непристёгнутом состоянии инерционный ремень втягивается специальным устройством, и, таким образом, располагается вдоль стенки салона. Чтобы пристегнуться инерционным ремнём, нужно вытянуть его и закрепить в замке для ремня. После отстегивания такой ремень автоматически возвращается на своё место.

Неинерционные: такие ремни автоматически в отстегнутом состоянии не убираются, а остаются лежать на сиденье.
Есть существенная разница в том, как правильно пристегнуться инерционным ремнём и неинерционным. Если инерционный ремень автоматически подстроит свою длину и будет плотно удерживать человека сам, то для неинерционного ремня необходимо предварительно подобрать длину лямки. В пристёгнутом состоянии длина должна быть такой, чтобы между лямкой и грудной клеткой помещалась ваша ладонь. Не нужно ни слишком ослаблять ремень, ни слишком затягивать, так как это может привести к травмам.

Также существуют ремни с преднатяжителем. Преднатяжитель срабатывает во время аварии: он регулирует силу удержания человека ремнём.

Многоточечные

Многоточечные ремни безопасности гоночного автомобиля

Применяются в пилотских кабинах самолётов и вертолетов, гоночных автомобилей и т. д. В гоночных автомобилях пяти- и шеститочечные ремни безопасности служат, помимо основного назначения, в качестве дополнительного средства боковой поддержки, удерживая тело водителя на водительском сиденье. В настоящее время в отдельных сериях таких как NASCAR, NHRA, USAC часто используют восьми-девяти и даже десятиточечные ремни безопасности. это связано с особыми видами перегрузок, обычных для этих автогонок.

В самолётах гражданской авиации пилоты обычно пристёгиваются четырёхточечными ремнями, а в военных — пяти- и шеститочечными. В космических кораблях также применяются многоточечные ремни безопасности. В автомобильных детских удерживающих устройствах (автолюльках и автокреслах) для пристёгивания ребёнка к устройству часто используют пятиточечные ремни.

Регулярная проверка приводных ремней

Периодически каждый владелец автомобиля должен проверять состояние всех приводных ремней и их натяжку. Для этого необходимо проверять ремни пальцем при выключенном двигателе. Например, нажав пальцем на ремень, вы сможете понять, ослабла ли натяжка ременного привода. Помните, что ремень при этом осмотре не должен двигаться (смещаться на 1-2 см). Если вы увидите подобное, то виной тому слабая натяжка ремня. Также вы должны на ощупь осмотреть ремень на повреждение. Также необходим и визуальный осмотр на предмет сколов, трещин и рваных элементов.

Кроме того, воспользуйтесь карманным фонариком, который сделает обзор не только лучше, но и может помочь выявить затертые участки ремня (как правило, изношенный участки ремня будут блестеть).

В любом случае, если вы увидите повреждённые участки ремня, то его в любом случае необходимо заменить на новый

Обратите внимание, что приобретая новые приводные ремни вам нет необходимости приобретать оригинальные расходники. На рынке существует немало неоригинальных ремней, которые по качеству часто даже превосходят заводские оригиналы

Например, отлично себя зарекомендовала компания Continental, которая является крупнейшим поставщиком приводных ремней.

Средняя стоимость замены ремня в автомастерской составляет около 2500 рублей. Стоимость ремней для автомобиля зависит от известности марки и себестоимостью продукции. На рынке присутствуют, как дешевые приводные ремни, так и дорогие, которые имеют особую конструкцию и способны выдерживать экстремальные нагрузки.

Что такое ремень ГРМ в автомобиле?

Как расшифровывается и переводится этот термин? Расшифровка слова ГРМ: газораспределительный механизм. Ремень же входит в этот механизм. Синонимы этого термина: приводной ремень, ременный привод.

В середине прошлого века в двигателестроении применяли металлический цепной привод, а при попытках заменить его на ремень вызывало недоумение у автолюбителей. Но прошли года, и ременной привод стали применять чаще, чем цепь. Автомобилисты оценили тот факт, что резиновый привод снижает шумность, уменьшает вес массы мотора и ведёт к упрощению схемы работы системы.

К чему относится ремень ГРМ, что это такое в машине? Он относится непосредственно к двигателю внутреннего сгорания.

За что отвечает? Он отвечает за выпуск и впуск механизмов в двигателях внутреннего сгорания.

Но не буду голословно утверждать, что ремень лучше, чем цепь. Цепь просто надёжнее и долговечнее, можно сказать, что она «живёт» столько же, как и сам мотор. Поэтому даже в настоящий момент некоторые автопроизводители применяют в конструкции цепь, а не резиновое кольцо.

ДВС с ременным приводом в России стали впервые применять на авто ВАЗ-2105. В автомобиле присутствовал резиновый ремень, армированный металлом, который вращал распредвал и вал привода дополнительных механизмов. Но многие автомобилисты считали, что это не очень надёжный привод, так кстати и выходило. Ремень редко отрабатывал гарантированный ресурс, а когда происходил его обрыв, автомобиль просто останавливался (но без серьёзной поломки).

А в иномарках конструкция ремня была оптимизирована для оптимального процесса работы, а не по принципу «встречается — не встречается» (это про поршни и клапаны). Таким образом, во многих ДВС с искровым зажиганием применяли «встречающуюся» схему. А для того, чтобы избежать обрыва ремня, его замена производилась в соответствии с регламентом ТО. В среднем срок работы ремня ГРМ не превышает 60 тыс. км пробега. А также надо постоянно его обслуживать: подтягивать, менять, а также держать под постоянным контролем.

Из чего делают ремень ГРМ? Ремень ГРМ представляет собой сплетение прочных стекловолоконных нитей под названием корд. А его защищает резина толщиной 5 мм. Внутри находятся нейлоновые зубья по всему периметру, которые обладают повышенной прочностью. По конструкции ремни бывают разные, как правило, различие заключается по количеству, шагу, ширине и профилю зубьев (всего существует целых двадцать типов).

Картинка: примерный состав ремня ГРМ

Автолюбители ременный привод называют также змеевиком. Так и есть – привод плотно облегает шкивы, извиваясь как змея. По внешнему виду он похож на привод генератора. Привод широкий, но тонкий, имеет много V-образных канавок на внутренней стороне, куда входят зубья шкивов. А наружная сторона гладкая, она как бы скатывается вместе с натяжными роликами.

Схема: что входит в ГРМ

Теперь расскажу, из чего состоит ремень ГРМ. При производстве этой детали применяют следующие материалы:

1. Прочная резина с металлическими вставками. Это самый популярный вид ремня ГРМ. Обладает невысокой ценой и хорошей износостойкостью.
2. Металл. Похож на цепь велосипеда. Стоит дорого и обладает сложной конструкцией, поэтому его почти не применяют.
3. Натуральная кожа. Какой-то период времени из этого материала производили ремни, но поскольку они имели низкую надёжность и высокую цену, от их применения решено было отказаться.

Фото: как выглядит ремень ГРМ

Чтобы привод ГРМ работал как надо, необходимо соблюдать такие важные условия как натяжение привода, целостность шкивов и валиков (по ним ходит привод ГРМ) и защищённость от пыли и масла.

Ремень ГРМ по конструкции похож на автомобильную шину, поэтому многие фирмы, выпускающие покрышки, могут выпускать и ремни.

Главная функция ремня ГРМ – это соединение коленчатого и распределительного вала, а также синхронизация поршней и клапанов. Работает привод ГРМ тихо, а также не подвержен коррозии. Но при его работе он изнашивается, поэтому его надо вовремя заменять.

Самая опасная ситуация для важных узлов автомобиля – это обрыв ремня.

А чем отличаются ремни ГРМ от цепи?

Привод ГРМ имеет привлекательную цену, простейшую конструкцию и невысокий уровень шума. Из минусов отмечу риск обрыва ремня (как правило, неожиданного), что приведёт к дорогому ремонту.

Цепь ГРМ служит очень долгое время, она износостойкая и хорошо справляется со своей функцией при резких перепадах температур и агрессивной езде, а износ можно узнать при стуке работающего мотора на «холодную». Из минусов: большая стоимость, надо время от времени смазывать, повышенный шум, тяжело выявить износ при визуальном осмотре.

Повышающая и понижающая передача

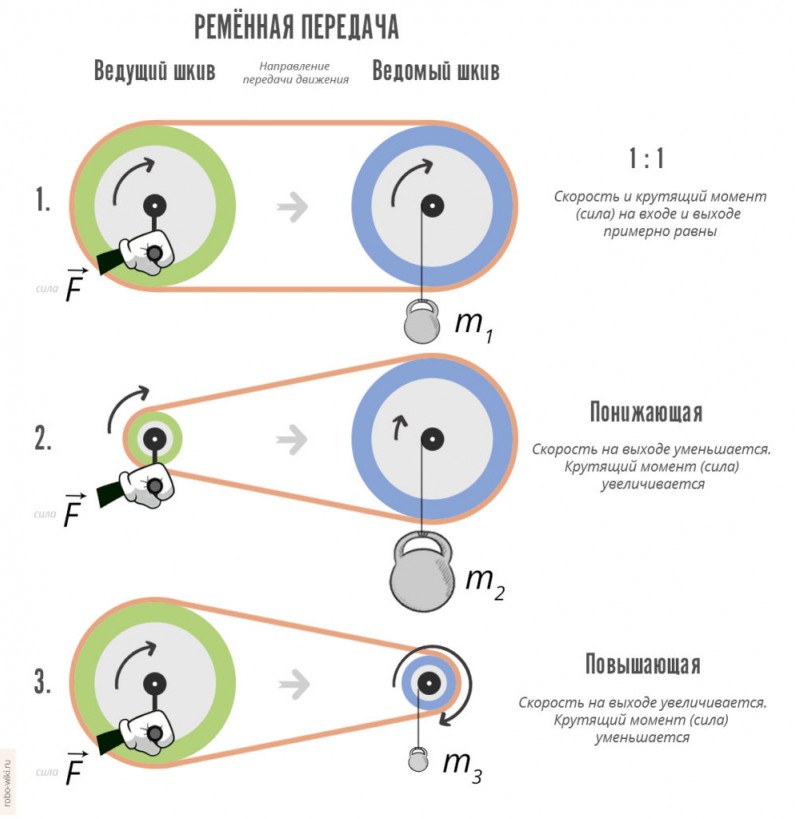

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

Рис. 8. Виды ремённых передач

1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Общая характеристика

Устройство клиноременной передачи предполагает использование особого способа приведения в действие всего механизма. При этом применяется энергия, производимая в процессе вращательного момента. Это обеспечивает ременная передача. Она использует механическую энергию, которую впоследствии передает другому механизму.

Такая конструкция состоит из ремня и минимум двух шкивов. Первый из названных конструкционных элементов изготавливается чаще всего из резины. Ремень клиноременной передачи изготавливается из материала, который прошел специальную обработку. Это позволяет представленному элементу быть устойчивым к средним и небольшим механическим воздействиям, повышенным температурам.

Среди ременных передач клиноременная является самой востребованной. Эту конструкцию сегодня достаточно часто применяют при производстве автомобилей, а также прочих разновидностей транспортных средств.

Меняем своими руками

Замену удобнее выполнять на эстакаде или смотровой канаве. В крайнем случае можно воспользоваться домкратом. Перед работой следует приготовить набор инструментов и новый расходный материал.

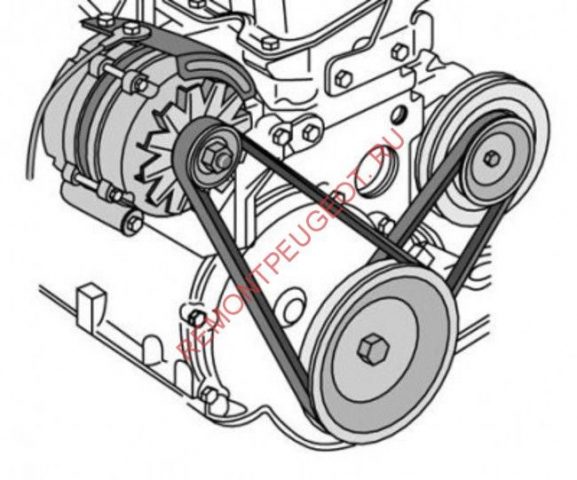

Ремешок привода расположен в передней части моторного отсека и натянут на шкивы генератора, коленчатого вала и насоса системы охлаждения. Силу его натяжения можно проверять по прогибу в двух местах:

• между шкивом коленвала и помпы прогиб должен находиться в пределах 1,2 — 1,7 см;
• между шкивом помпы и генератора – 1 -1,5 см.

При несоответствии необходимо выполнить регулировку.

Этапы работы

Процедура натяжения является одним из этапов замены, которая состоит из следующих шагов:

1. Сначала нужно открутить верхний крепежный болт генератора, выполняющий роль натяжителя. Полностью откручивать его не нужно, достаточно пары оборотов для ослабления ремешка.
2. Затем нужно переместиться под машину и ослабить нижнюю гайку крепления агрегата.
3. Далее, держась за верхнюю гайку крепления, необходимо сдвигать устройство в сторону цилиндров, пока не будет достигнуто минимальное натяжение.

Ослабляем гайку натяжения

• Теперь ремешок легко снимается со шкивов. Сначала лучше снимать со шкива водяного насоса, а потом с остальных.
• Новый расходник нужно натянуть последовательно на все шкивы агрегатов.
• Натягивать следует путем передвижения натяжной гайки. Поворот по часовой стрелке увеличивает натяжение, против – уменьшает.
• После регулировки следует затянуть крепежную гайку агрегата.

Что такое ремень генератора

Ремень устройства генератора предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремешок всегда должен быть в рабочем состоянии, в противном случае водитель просто не сможет полноценно использовать авто. О видах и типичных неисправностях ремешка мы поговорим в этой статье.

Виды

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

• Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.
• Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина. Также конструкция таких РГ включает в себя несколько слоев прочной армирующей нити.

Расчетный диаметр шкива

Расчет клиноременной передачи начинают с определения диаметра шкива. Для этого необходимо взять два ролика цилиндрической формы. Диаметр их составляет величину Д. Это значение устанавливается для каждого размера сечения канавки. При этом контакт роликов проходит на уровне диаметра.

Два ролика представленного типа необходимо поместить в канавку. Поверхности должны соприкоснуться. Между касательными плоскостями, которые образуют ролики, необходимо замерять расстояние. Они должны проходить параллельно относительно шкива.

Для расчета диаметра диска применяется особая формула. Она выглядит так:

Д = РК – 2Х, где РК – расстояние, которое замеряется между роликами, мм; Х – расстояние от диаметра диска до касательной, подходящей к ролику (проходит параллельно оси диска).

Погнет ли клапана при обрыве ремня ГРМ? Как узнать?

Что происходит, если ремень ГРМ обрывается во время работы двигателя? Сразу останавливаются распредвалы, а значит, клапана остаются в том положении, в котором их застал обрыв, то есть, некоторые из них опущены в полость цилиндра. Однако поршни еще продолжают двигаться по инерции, и почти всегда «встречаются» с клапанами. Дальше – катастрофа: гнутся клапана, разбиваются поршни, гнутся шатуны, может нарушиться геометрия коленвала.

Можно проверить, подвержена ли конструкция двигателя поломкам при обрыве ремня. Для этого необходимо выяснить, «встретятся» ли поршни с клапанами, если распредвал внезапно остановится, через обрыв ремня ГРМ.

1. Откручиваем свечи.
2. Поршень первого цилиндра установить в верхней мертвой точке, смотря через отверстия свечи
3. Снять ремень ГРМ.
4. Крутить распредвал.
5. Если он свободно прокручивается, значит клапана не упираются в поршень и в случае обрыва ремня их не погнет.
6. Аналогично проверяем все цилиндры.

Наглядно этот способ показан на видео, ниже.
