Основные признаки неисправности датчика положения коленвала

Причины поломки

Существует несколько причин, по которым датчик может выйти из строя. Ниже представлен список причин способствующим поломке датчика:

• Старение;
• Засор магнита на датчике;
• Механические удары по датчику;
• Обрыв цепи питания;

Рассмотрим каждую из причин подробнее.

Старение

Данная причина вызвана естественными факторами старения частей датчика, то есть рассыпание пластика, оголение электрического разъема в который может попадать влага и вызывать замыкание.

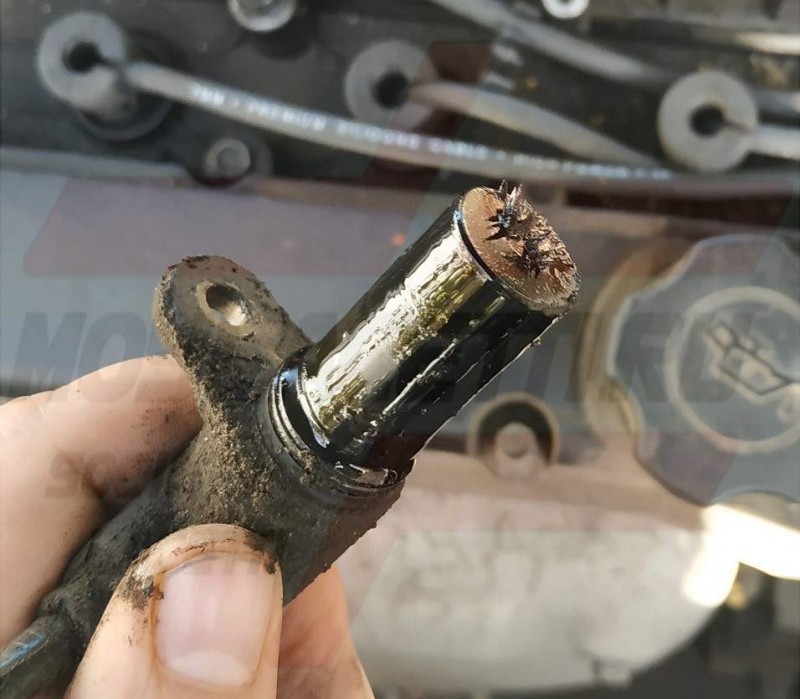

Засор магнита

Магнит является основным элементом датчика, который принимает показания. При его засоре, а именно зачастую на головку датчика налипает различная металлическая стружка затрудняющая работу датчика. При такой поломке необходимо очистить головку датчика от стружки.

Механические удары

Удары по датчику возможны при езде по гравийной дороге, когда камни из-под колес летят повсюду. Такие удары способны повредить пластиковый корпус датчика или оборвать проводку цепи питания.

Обрыв цепи питания

Данная проблема встречается довольно часто и объясняется как старение там и неправильной укладкой провода при проведении различных ремонтов, таких как замена ремня ГРМ и т.п. Очень часто провод укладывают рядом с выпускным коллектором, который своей высокой температурой негативно влияет на изоляцию провода, разрушая ее и повреждая тот самый экран.

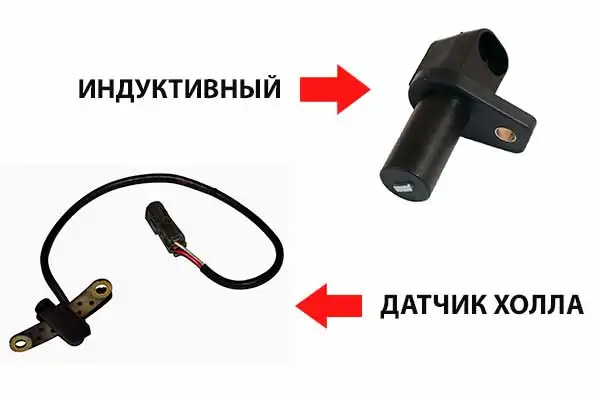

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

• чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
• цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
• основание устройства с фланцем, а также отверстием для фиксации;
• выход для подключения к бортовой сети машины;
• связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

• снизилась динамика при движении транспортного средства;
• на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
• в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
• стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
• силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

За что отвечает и как работает датчик коленвала?

Измеритель положения коленчатого вала точно определяет момент, когда нужно направить топливо в цилиндры двигателя внутреннего сгорания (ДВС). В разных конструкциях ДПКВ отвечает за контроль регулировки равномерности подачи топлива форсунками.

Функции датчика коленвала заключаются в фиксировании и передаче в ЭБУ следующих данных:

• замер положения коленвала;
• момента прохождения поршнями НМТ и ВМТ в первом и последнем цилиндрах.

Датчик ПКВ корректирует такие показатели:

• объем поступающего топлива;
• момент подачи бензина;
• угол поворота распредвала;
• угол опережения зажигания;
• момент и продолжительность функционирования клапана адсорбера.

Принцип работы датчика синхронизации:

1. Коленчатый вал оснащен диском с зубьями (стартовый и нулевой сточены). При вращении узла на зубцы направляется магнитное поле от датчика ПКВ, они влияют на него. Изменения фиксируются в виде импульсов и в ЭБУ передается информация: замер положения коленного вала и регистрация момента прохождения поршнями верхней и нижней мертвой точки (ВМТ и НМТ).
2. Когда зубчатое колесо проходит мимо датчика частоты оборотов коленвала, тип импульсных показателей изменяется. По этой причине ЭБУ старается восстановить нормальный порядок функционирования коленчатого вала.
3. Основываясь на полученные импульсы, бортовой компьютер подает сигнал нужным системам автомобиля.

Фото: как устроен датчик синхронизации

Поломка датчика коленвала. Что происходит с автомобилем?

1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
3. Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
4. Скачкообразные произвольно меняющиеся обороты при движении.
5. Потеря мощности.
6. Заметно снижаются динамические показатели автомобиля.
7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
8. CHECK ENGINEна приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

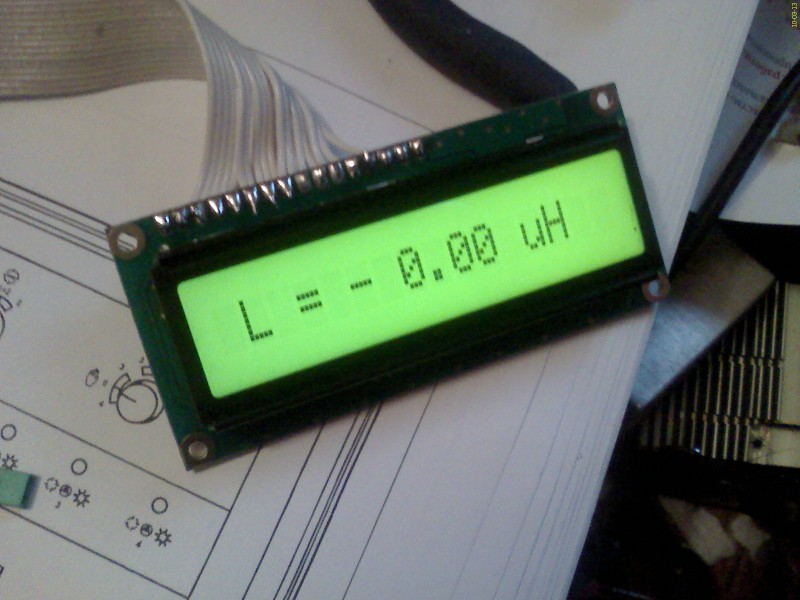

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Как заменить ДПКВ?

Чтобы обеспечить более удобный демонтаж и процедуру регулировки или замены контроллера, к нему подключается кабель длиной 50-70 см. Этот провод оснащается специальными разъемами для гаечных ключей. С целью осуществления настройки положения контроллера потребуется регулировка шайбы, зафиксированной над посадочным местом устройства. Процедура корректировки этой шайбы осуществляется в гаражных условиях либо на СТО. Правильная регулировка даст возможность избежать быстрого выхода из строя цилиндров силового агрегата и понизить расход горючего.

Алгоритм действия при замене контроллера:

1. Обесточивается контроллер, для этого надо отключить разъем с проводкой от устройства.
2. С использованием торцевого гаечного ключа выполняется откручивание винта, фиксирующего устройство к посадочному месту.
3. Сам контроллер демонтируется.
4. Производится монтаж исправного контроллера в место посадки. Винт, фиксирующий устройство, закручивается обратно. Производится подключение разъема с проводами.
5. После установки контроллера надо произвести контрольную диагностику измерения величины люфта. Проверяется зазор между зубчиками шкива приводного устройства генераторной установки, а также сердечником контроллера. Для измерения параметра используется комплект щупов. Величина люфта должна быть от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отклонен от необходимой величины, то производится регулировка положения контроллера. Либо надо избавиться от имеющихся загрязнений. После проведения замены выполняется пуск ДВС и диагностика правильности выполненных работ.

Проверка в пути

Бываю поломки происходят неожиданно, в поле, на трассе и так далее, где мультиметра под рукой не будет, тогда вас выручит лампочка любого светильника машины, например салонного:

И так нужна светодиодная лампочка с  двумя проводами, которые вы, после снятия датчика к нему подключите.

Действуете железным предметом как я уже рассказал чуть выше.

Если датчик коленвала исправен, то диод будет мерцать.

Спасибо мои читатели, теперь вы можете самостоятельно диагностировать подобные неисправности и не растеряться, до скорой встречи на полях блога с новыми статьями, подписывайтесь на мои обновления в блоге, кто еще этого не сделал, желаю успехов в ремонте, и чтобы ремонт был нужен как можно реже!

Рекомендуйте мой блог друзьям на сайтах, заранее огромная благодарность. До свидания.

Конструктивные типы

На ВАЗ 2115 устанавливаются два типа датчика коленвала, которые различаются конструкцией, но имеют одинаковый принцип передачи считанного сигнала. В основе работы любого контроллера присутствует два компонента:

• чувствительный элемент;
• зубчатый диск (синхродиск).

Задающий или синхродиск установлен на коленвал и имеет с ним одинаковую скорость вращения. Обод диска разделен 58 зубьями, пустое место двух зубцов занимает точка синхронизации. Отслеживающий элемент располагается на определенном расстоянии от поперечной оси диска, улавливает момент перехода зубьев и передает количество оборотов коленвала на ЭБУ.

По типу конструкции датчики на ВАЗ 2115 могут быть индуктивного типа и с основой эффекта Холла. Оптические датчики, которые используют световой луч на авто устанавливают редко, поскольку подкапотное пространство часто имеет высокую пыльность. Есть опасность, что чувствительный элемент светоулавливателя будет забит смазкой, маслом и прочим.

Магнитный контроллер для ВАЗ имеет в основе сердечник с обмоткой, установленный в пластиковый корпус. Принцип передачи сигнала основан на законе электромагнитной индукции. На обмотке сердечника, когда рядом с ним проходит часть диска без зуба ток отсутствует, при приближении части диска с зубом возникает магнитное поле, обмотка возбуждается, появляется индукция тока, формируется стойкий электросигнал, который передается на ЭБУ.

Преимущества магнитного датчика очевидно, —для его работы не требуется питание от бортовой сети. Соответственно снижается риск поломок, при диагностике проверяется только состояние обмотки, сердечника  и качество сигнала на ЭБУ.

ДПКВ, принцип работы которого основан на эффекте Холла требует подключения к бортовой сети. В основе работы лежит возникновение напряжения на двух пластинах, через которые проходит ток.

Стоимость контроллеров для всей линейки ВАЗ от 200 руб., поэтому ремонт деталей не проводят, только замену.

Проверка

Проверка ДПКВ осуществляется двумя способами: визуальная и с помощью диагностического прибора.

Визуальная проверка

При проверке необходимо обратить особое внимание на состояние датчика, он должен быть в хорошем состоянии и не иметь следующих дефектов:

• Не должно быть трещин и сколов;
• Головка датчика не должна иметь следов грязи и стружки;
• Разъем должен четко фиксироваться и не болтаться;
• Провод должен быть без повреждений изоляции и экрана;
• Провода возле разъема не должны быть оголены;

Так же при визуальной проверке необходимо проверить сам шкив. Зубцы его должны четко выделяться и быть не забитыми грязью

Особое внимание следует обратить на его демпфер, довольно часто венец шкива проворачивается на демпфере и датчик считывает неправильные показания с датчика из-за смещения венца шкива

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Способы проверки в гаражных условиях

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

По нашему личному опыту, данное устройство, при своей невысокой цене в районе 1950 – 2500 руб. способно продиагностировать общее состояние автомобиля, отобразив коды ошибок с их описанием, а так же работу различных датчиков в режиме реального времени. Автосканер имеет компактный размер и подключается через диагностический разъем OBD-2. Передача данных осуществляется на любое современное устройство – смартфоны, планшеты, ПК, работающие на базе ОС Android, iOS и Windows.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Снимаем датчик

Любой инжекторный мотор оснащен датчиками, их много, расположены они в каждой модели и марке по разному, я покажу на примере самой распространенной отечественной марки ВАЗ-2110 где он располагается.

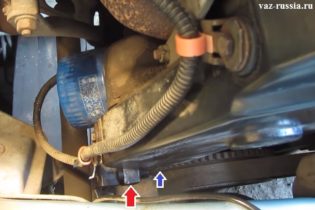

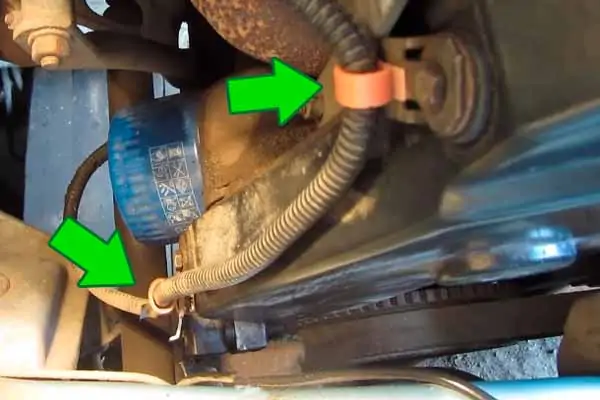

Нужный нам датчик крепится на кронштейне, кронштейн расположен на корпусе масляного насоса, «лицевой» стороной он направлен на зубья шкива коленвала (синяя стрелочка).  Колодка проводов подключена к датчику сзади (колодка отмечена красной стрелочкой).

1. Напоминаю, что датчик является электронным компонентом, поэтому, прежде чем его трогать, нужно обесточить цепь. Для этого мы снимаем плюсовую клемму с аккумулятора.
2. Какие могут быт неприятности, если забить на это? От замыкания проводки и до выхода из строя компьютера, в общем разгильдяйство обойдется дорого!
3. После этого можно рукой отжать фиксатор, которым колодка укреплена в разъёме, и снять ее. Аккуратность буден не лишней, я сам видел, как ломают фиксаторы грубым, чрезмерным нажатием.
4. Затем нам нужно выкрутить крепящий болт, и снять датчик.

Как проверить работоспособность?

Чтобы это сделать, можно воспользоваться несколькими способами. рассматривать их мы Всех не будет, а уделим время только самым, двум основным и наиболее точным способам. В случае любом, для выполнения диагностики вам демонтировать необходимо элемент, чтобы проверить его При. работоспособность демонтаже регулятора положения коленчатого следует шкива визуально осмотреть его — возможно, скажут неисправности сами за себя.

Зачастую визуальный дает осмотр возможность выявить определенные повреждения элемента корпуса, а также состояние самой колодки и контактов непосредственно. Если регулятор слишком грязный, нужно его промыть спиртом, поскольку его всегда контакты должны быть в чистоте. Если метод этот диагностики не помог обнаружить поломку, то проверить следует датчик более тщательно.

Первый При

способ помощи омметра можно произвести показателя замер сопротивления обмотки устройства синхронизации. регулятор Если вашего автомобиля находится в рабочем показатели, то состоянии омметра должны варьироваться в районе 750 — 550 ом.

Вольтметр для диагностики

Но перед как, тем приступить к диагностике регулятора положения уточните, шкива в мануале к вашей машине точный показателей диапазон для ДПКВ. Производитель указывает нюанс этот наиболее точно и вам нужно ориентироваться будет по нему. Если полученные результаты тех от отличаются, которые указаны в инструкции, то ДПКВ заменить необходимо, поскольку он является неисправным.

Второй Этот

способ метод позволит более точно состояние определить компонента. Чтобы протестировать устройство, потребуется вам:

• цифровой вольтметр;
• мегаомметр;
• устройство измерения для индуктивности;
• сетевой трансформатор.

Мегаомметр диагностики для прибора

Чтобы показатели были точными более, рекомендуется осуществлять диагностику при воздуха температуре не менее 20 и не более 22 градусов.

Сначала замерить следует показатель индуктивности обмотки регулятора. этого Для используйте измеритель индуктивности. Нормальные должны показания варьироваться в районе 200 — 400 Используя.

мегагерц мегаомметр, следует осуществить диагностику изоляции показателя. Если уровень напряжения составляет 500 около вольт, то показатель изоляции не должны мегаом 20 превышать.

Измеритель индуктивности для диагностики

трансформатор Сетевой потребуется в тех случаях, если в диагностики ходе устройства произойдет случайное намагничивание синхронизации шкива. Проанализировав полученные результаты, вы сможете вывод сделать о работоспособности ДПКВ или его строя из выходе. Как видите, такой способ регулятора проверки положения шкива требует определенных Видео.
