Регулятор давления топлива: диагностика, ремонт, замена

Признаки и симптомы неисправности регулятора давления топлива

• мотор глохнет на холостом ходу;
• мощность двигателя сильно снижается;
• при ускорении не удаётся добиться нормальной динамики;
• машина слабо реагирует на нажатие педали газа;
• потребление горючего внезапно сильно увеличивается;
• возрастает количество выбросов углекислого газа;
• меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

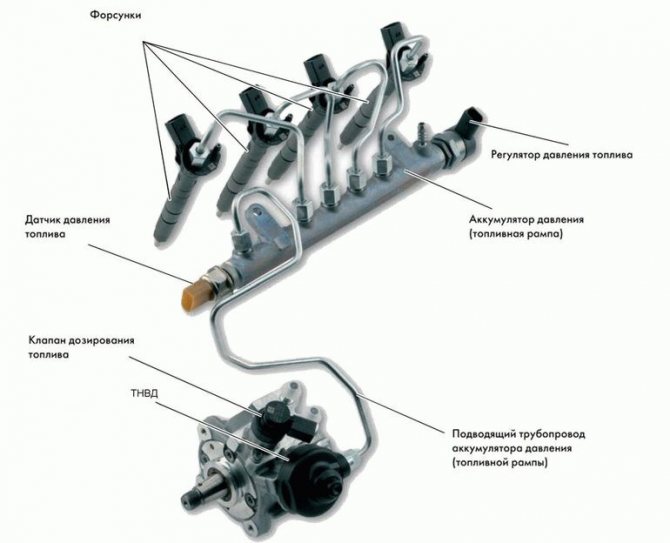

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Назначение регулятора

Датчик поддерживает оптимальное давление в топливной рампе, нужное для правильной работы форсунок в разных режимах действия агрегата. РДТ определяет интенсивность подачи топлива и его количество. Горючее проникает в моторные цилиндры через форсунки.

Точность дозирования и поддержание нужного напора обеспечивается мембранным регулирующим клапаном, на который с одного конца давят пружины, а с другого — горючее. Существует два варианта размещения элемента:

• РДТ применяется в системах питания с обратным клапаном и монтируется на топливной рампе.
• В конструкциях без «обратки» датчик устанавливается на баке с горючим.

В первом случае происходит нагнетание топливным насосом горючего по магистрали из бака. Возникшее давление оказывает воздействие на регулятор. Устройство содержит две камеры: топливную и пружинную, которые разграничены мембраной.

Через отверстие впуска проникает топливо и давит на перемычку. С другой стороны она прижимается пружиной и силой давления коллектора. Если напор горючего сильнее сжатия пружины, то датчик приоткрывается и сбрасывает лишнее топливо в обратный клапан.

При расположении регулятора в баке дополнительная установка трубопровода не требуется. Излишки горючего не переходят в пространство под капотом, и их не нужно возвращать в топливный отсек. Оно также слабее нагревается и меньше испаряется.

Есть еще один способ регулирования напора — при помощи электронной схемы, не имеющей механического датчика. Контроль в этом случае обеспечивается электробензонасосом. Электронные датчики фиксируют показатели напряжения, регулируют поступление горючего. Такое решение позволяет экономить топливо и снизить его нагрев.

Основные симптомы неполадок регулятора давления топлива

Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:

• Мотор неустойчиво работает на холостых оборотах и глохнет.
• Увеличивается расход топлива, понижается мощность.
• Двигатель замедленно реагирует на педаль акселератора.
• Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
• Автомобиль не набирает обороты и не разгоняется.

По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.

Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Электронная схема регулировки давления топлива

Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос. Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего. Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.

К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.

Заклинивание регулятора

Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля. Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, — это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс. Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.

Где находится регулятор давления топлива на Ланосе, Сенсе и Шансе

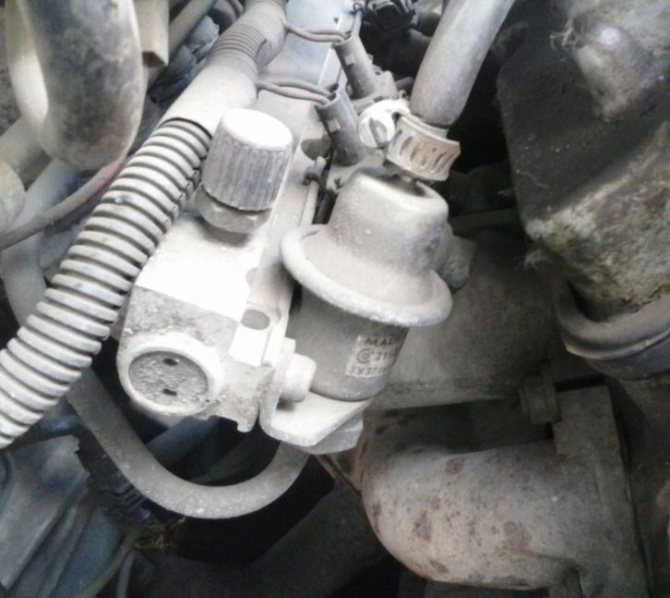

На автомобиле Ланос регулятор давления топлива расположен на топливной рампе с правой стороны (если смотреть стоя к авто лицом)

Чтобы его увидеть, необходимо открыть капот, и обратить внимание на топливную рампу. На фото ниже показан вид и расположение РДТ на Ланосе

Надо отметить, что рассматриваемая деталь имеет аналогичное расположение для таких моделей автомобилей, как Сенс и Шанс с двигателями мелитопольского завода. Отличие заключается только в месте расположения. Если на Ланосах устройство находится в правой части от рампы, то на Сенсе и Шансе с левой стороны в области расположения ремня ГРМ. Ниже представлено фото, на котором показано место расположения изделия на Сенсах и Шансах.

Это интересно!Знаете ли вы, что РДТ на автомобилях может устанавливаться не только в подкапотном пространстве на топливной рампе, но еще и в баке. Однако это не относится к автомобилям Ланос, Сенс и Шанс.

Как проверить регулятор давления топлива

Если у вас возникли подозрения в отношении рдт, его работоспособность нужно проверить как можно скорее. Сделать это достаточно просто даже в домашних условиях, достаточно выполнить несколько простых инструкций.

Выкручиваем ответственную за давление топлива пробку штуцера  и осматриваем уплотнительное кольцо. Его состояние имеет большое значение, поэтому если этот элемент стар или повреждён, придётся приобрести новое кольцо. Следующий шаг — выкручиваем золотник из штуцера.

На этом этапе вам потребуется манометр, чтобы измерить давление во время работы двигателя. И если давление меньше, чем то указано производителем для принадлежащей вам модели ВАЗ и установленного двигателя, регулятор давления топлива нужно менять. Тем более, что стоит это недорого, сама операция весьма проста, а результат вы сможете оценить в первую же поездку.

С этой статьей так же читают:

Изготовление акустических подиумов для ВАЗ 2110 своими руками

Делаем своими руками подсветку дверей ВАЗ 2110

Подогрев сидений своими руками на ВАЗ 2110

Замена топливного фильтра в автомобиле ВАЗ 2110 без проблем

Инструкция по замене РДТ Lanos

Если диагностика показала, что проблемы нестабильной работы двигателя Ланос связаны непосредственно с РДТ, то рассматриваемая деталь подлежит замене. Как уже говорилось, ремонтировать регулятор нельзя, поэтому в случае неисправности, его следует заменить

Процесс замены не трудный, но при этом важно соблюдать правильную последовательность действий. Инструкция по замене имеет следующий вид:

1. Первоначально следует отсоединить вакуумный шланг (верхняя трубка) от устройства
2. Далее осуществляется отсоединение шланга обратки. Он герметично крепится при помощи пластикового фиксатора. Чтобы снять шланг, необходимо зажать фиксатор
3. К топливной рампе регулятор крепится при помощи двух болтов под отвертку. Их следует выкрутить. Чтобы выкрутить второй крепежный болт, понадобится снять рампу или воспользоваться гибким валом
4. Чтобы демонтировать рампу, необходимо ослабить крепление форсунок, и отсоединить подающий топливный шланг
5. После чего можно произвести демонтаж регулятора

После снятия РДТ на Шевроле Ланос, следует приступить к установке нового устройства

Принцип установки выполняется в порядке обратном снятию, но при этом важно учитывать некоторые факторы:

• Если на новом устройстве отсутствует уплотнительное кольцо (в месте присоединения с рампой), то его необходимо предварительно установить. Это кольцо должно продаваться вместе с деталью, но некоторые производители не комплектуют свои изделия уплотнителем
• На новый РДТ нужно также установить пластиковый фиксатор от старого устройства. Чтобы произвести его замену, понадобится поддеть его отверткой
• Резиновый уплотнитель обработать мыльным раствором, что обеспечит его возможность быстрой установки в отверстие рампы

После завершения процедуры замены, следует включить зажигание, и дождаться, пока насос закачает топливо. Только после этого можно запускать двигатель, и оценивать его работу с новым регулятором.

Это интересно!На автомобиль можно установить регулятор давления с манометром, что позволит не только контролировать работу устройства, но еще и выставить необходимое давление.

Загрязнение РДТ

Еще одна неисправность регулятора — его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран. При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится. Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

На что обратить внимание при устранении ошибки P0003

Указанный выше порядок действий для устранения ошибки является оптимальным. Не стоит начинать решение проблемы с установки нового регулятора. Регулятор подачи топлива является весьма надежной деталью, которая выходит из строя на автомобилях после 150 тысяч километров пробега. Если пробег меньше, возможно, что регулятор сам работает нормально, но есть проблемы с контактами из-за коррозии или загрязнения. Поэтому сначала надо попробовать восстановить работоспособность регулятора, а уже потом думать о его замене.

Не рекомендуется затягивать с устранением ошибки P0003 — она может пагубно сказаться на других компонентах автомобиля.

(11 голос., средний: 4,55 из 5)

Почему РДТ выходит из строя?

• Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
• Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
• Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.

Как работает регулятор давления топлива?

РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак. Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла «выравнивает» (поддерживает) оптимальное давление в топливной системе. Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя. Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.

Неисправности РДТ и признаки выхода из строя

• Клапан не держит давление. Причина может заключаться в ослаблении или износе пружины, из-за чего давление попросту отсутствует. В данном случае из-за дефицита давления возникнет нехватка топлива, снизится мощность, ухудшится динамика.
• Затрудненное движение топлива в системе. Эта неисправность приведет к проблемам с запуском.
• Закупорка (подклинивание) РДТ. В результате возникнет неравномерное и несвоевременное изменение давления. Во время движения это означает появление проблем с разгоном, чревато потерей динамики, и рывкам во время движения. Также подклинивание клапана может проявляться в виде нестабильной работы на холостых, машина может заглохнуть при полном баке.
• Двигатель теряет мощность, снижается приемистость.
• Увеличенный расход топлива. Это, как правило, происходит из-за чрезмерного давления в топливной системе.

Как проверить регулятор давления топлива?

1. Принцип практически тот же, что и при проверке давления в топливной рампе. Необходимо выкрутить пробку штуцера, которая контролирует давление топлива.
2. Произвести осмотр уплотнительного кольца, в случае его повреждения, кольцо необходимо поменять.
3. Далее следует выкрутить из штуцера золотник.
4. Используя манометр, произвести замер давления в РДТ во время работы двигателя.
5. Сопоставить полученные цифры с теми, которые указал производитель.

В случае подтверждения предположения о неисправности РДТ произведите его замену, стоит деталь недорого, а сама замена не отнимет у вас много времени и сил.

Текст принадлежит: ВАЗ Ремонт своими руками

Проблемы и их причины

• Увеличился расход топлива. Причиной может быть избыточное давление в топливной системе из-за неисправного регулятора давления топлива.
• Снизилась мощность двигателя, ухудшилась и продолжают ухудшаться динамические показатели автомобиля. Причина зачастую в том, что РДТ перестал держать давление (например, из-за высокого уровня износа пружины).
• Проблемы с запуском двигателя: для того, чтобы запустить двигатель, приходится неоднократно «терзать» стартер. Причина – затруднение движения топлива в топливной системе из-за неисправного (например, заклинившего) регулятора давления топлива.
• Машина периодически глохнет, в процессе движения возможны неожиданные и немотивированные рывки. Причина – в заклинивании (постоянном или периодическом) регулятора давления топлива. Именно скачкам давления в сети вы и обязаны всеми вышеперечисленными «радостями». Такие проявления чрезвычайно аварийноопасны, в особенности – в условиях движения по городу, с минимальным расстоянием между транспортными средствами.

Как работает регулятор топлива. Режим работы РДТ

Главный режим работы РДТ – холостой ход. Именно в этот момент разрежение топливной смеси достигает самой низкой точки, а давление в топливной рампе – самой высокой. Необходимо учитывать, что от степени разрежения топливной смеси внутри всасывающего коллектора напрямую зависит давление в рампе: чем ниже разрежение, тем выше давление. В процессе работы на холостом ходу показатели давления и разрежения достигают максимальных показателей. Значение максимального давления наносят на корпус РДТ, для осуществления контроля давления во время проведения диагностики системы подачи топлива.

Важный момент: в большинстве случаев выхода из строя РДТ не имеет смысла ремонтировать, его необходимо просто заменить на новый. Чтобы не допускать возникновения неисправностей, регулятор необходимо регулярно проверять и следить за давлением в топливной системе. Регулярные профилактические проверки помогут избежать поломок и сэкономить средства на покупку запчастей. Кроме того: вне зависимости от режима работы двигателя РДТ должен четко реагировать на все изменения в работе.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Это интересно:  Как поменять термостат на двигателе

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

Первый признак неисправности РДТ

Первым признаком неисправности регулятора давления топлива является возрастающий расход топлива. Причина этого проста – из-за проблем с РДТ избыток бензина или дизельного топлива из камеры внутреннего сгорания в бак не возвращается. Это приводит к увеличению давления во всей топливной системе; причём увеличение это может быть значительным – и вдвое, и даже втрое выше нормы. Если норма составляет 2 килограмма на квадратный сантиметр, то при неисправном РДТ этот показатель может достигать 5 и 6 килограмм на сантиметр квадратный. Продолжительное время такая ситуация иметь место не может, поскольку очень быстро обнаруживаются все «слабые места» топливной системы, и происходит та или иная поломка. В свою очередь, неисправность в топливной системе чревата, во-первых, поломками, которые, в свою очередь, потребуют капитального ремонта или даже полной замены двигателя, а, во-вторых, серьёзными ситуациями на дороге, чреватыми уже не расходами, но угрозой здоровью и жизни вас и ваших близких.

Следует отметить, что неисправности рдт ваз 2110 после пяти лет эксплуатации – закономерность. Контролировать состояние регулятора необходимо начинать уже через три-четыре года активной эксплуатации. Если ваш автомобиль уже в почтенном возрасте, и примерно в этом же возрасте регулятор давления топлива признаки неисправности следует отслеживать особенно тщательно.

Если снижается мощность и ухудшается динамика работы двигателя, возможно, рдт вовсе перестал работать. Это означает, что топливо подаётся в камеру внутреннего сгорания не под давлением, а попадает туда естественным путём, так сказать, самотёком. В этом случае двигатель на повышенных оборотах не справляется с дефицитом топлива, что может привести к скорым поломкам.

Места установки

На автомобилях система впрыска оснащена отдельной магистралью слива излишков бензина, которая идет от топливной рампы к бензобаку ( рециркуляция топлива). В таких инжекторах регулятор устанавливается непосредственно на топливной рампе (или подсоединяется к ней), поэтому узел быстро «реагирует» на изменение условий функционирования двигателя и корректирует давление в рампе. В такой конструкции системы питания используется РДТ механического типа.

Существует еще один вариант инжектора – без рециркуляции бензина. В этой системе «обратка» вовсе отсутствует, а регулирование осуществляется на выходе их бензонасоса. Особенность такой системы — расположение регулятора – в баке или возле него. Здесь уже используется РДТ, работа которого управляется ЭБУ – блок управления посредством датчика, установленного в рампе, отслеживает нужные параметры и корректирует путем подачи сигналов на регулятор.

Системы питания с электронными регуляторами используются реже механических из-за сложной конструкции, а соответственно, и меньшей надежности.

Принцип работы регулятора давления топлива

Устройство представляет собой мембранный предохранительный клапан, на котором с одной стороны давит давление топлива, а с дру­гой – пружина регулятора, а также поток воздуха во впу­скном коллекторе. Иногда, после того как вы заглушили двигатель, клапан не срабатывает, в результате чего излишки топлива не возвращаются в бак. Вместе с этим возрастает давление в топливной системе, иногда до 3 или даже 5 кг/кв. см (норма – 2 кг/кв. см). В итоге, из-за увеличения давления в топливной системе увеличивается расход топлива, и форсунки просто переливают лишнее топливо, которое выдавливает чрезмерное давление.

В идеале регулятор давления топлива должен контролировать и поддерживать давление в системе после остановки двигателя. Однако постоянные нагрузки приводят к износу клапана, и для того чтобы произвести повторный запуск двигателя приходится подолгу крутить стартером до тех пор, пока не образуется требуемое давление.

Случается и другая ситуация, когда клапан не работает и не создает требуемого давления, в результате нарушается циркуляция топлива, которое подается не под давлением, а идет самотеком, в итоге на повышенных оборотах возникнет острый дефицит топлива, снизится мощность и ухудшится динамика.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.
