Ремонт рулевой рейки своими руками

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Цена рулевой рейки на Ланос

Для ориентировки мы подобрали несколько вариантов для замены рейки на Ланос. Не факт, что её придётся менять, тем не менее мы будем знать, сколько можно сэкономить, если потратить время на диагностику и в крайнем случае ремонт рулевого.

1. Оригинальная рулевая рейка GM без ГУР с каталожным номером 096275011, корейская, обойдётся в $82 (или 2092 грн) по курсу на 2018 год. Качество хорошее, но можно найти дешевле и не хуже.
2. К примеру, чешская рейка Profit 30418040. Её цена 79 долларов. Чуть хуже по качеству, но криминала нет.
3. Lauber, производство Польша, номер по каталогу 668267. Эта рейка с ГУР, поэтому и стоит она дорого, около $450. Менять её смысла нет, только ремонтировать.

Перспектива полной замены рейки не радужная, тем более, что на СТО, скорее всего, будут настаивать именно на замене. Никто не захочет возиться с рулевым автомобиля устаревшей конструкции, им это не выгодно. Поменять проще, а нам дороже. Выходит, разбираемся сами.

Интересное по теме: Как поменять ремень ГРМ на Шевроле Авео Т300 быстро

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

Методы проверки рулевого управления автомобиля

Проверка рулевого управления автомобиля на слух

Прокатитесь на выбранном автомобиле по ровным и грунтовым дорогам, выключите музыку, закройте окна и прислушайтесь ко всем звукам. Посторонние бряцанья, шумы, лязг, постукивания, скрипы, хрусты сигнализируют о неисправностях машины. При расшатанном рулевом управлении:

• отчетливо слышен стук рейки — детали передней подвески изнашиваются и разбалтываются из-за низкого качества дорог;
• появляется шум при повороте колес — как правило, водитель незамедлительно ремонтирует элементы рулевого управления, потому что ездить с такой неисправностью нельзя; если же вы обнаружили шум при осмотре продаваемого автомобиля – это повод задуматься о доверии к продавцу;
• шум из-за работающего насоса (для автомобилей, на которые установлены гидроусилители) означает, что подошел конец срока его эксплуатации.

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

В перечень инструментов и материалов обязательно включите следующее:

• Ремкомплект одной из трех комплектаций (о них ниже);
• Подшипники;
• Смазка;
• Набор ключей и отверток.

Выбор ремкомплекта

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

• Шайбы;
• Гайки;
• Подшипники;
• Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Переходим непосредственно к процедуре ремонта.

1. Снимите рейку со своего посадочного места.
2. Демонтируйте упорную гайку шестигранником на 17 миллиметров.
3. Достаньте упорную гайку, выньте стопорное кольцо, пружину, а также реечный упор.
4. Сначала извлекается пыльник вала шестерни, после чего без проблем доберетесь до стопорного кольца.
5. Демонтируйте гайку, которая удерживает подшипник шестерни. Приготовьтесь к тому, что откручивать ее будет достаточно сложно, приложите усилие. Это нормально. Хуже, если он практически не держится.
6. Вал приводной шестерни выпрессовывается.
7. Рейка извлекается из корпуса.
8. Далее достаньте опорную втулку, смажьте и поставьте на место. При ее возвращении обратно может потребоваться усилие.
9. Замените все присутствующие в узле подшипники. Некоторые извлекать тяжело, а другие и вовсе практически невозможно. Но сделать это нужно. Если вынуть совсем не удается, тогда разрубите подшипник с помощью зубила и достаньте его щипцами.
10. Изучите состояние всех поверхностей, деталей, агрегатов на предмет наличия каких-то дефектов, повреждений.
11. Если заметили неисправные элементы, замените их, воспользовавшись набором ремкомплекта.
12. В конструкции будет достаточно много подвижных элементов. Каждый из них обязательно смазывается высококачественной смазкой. Здесь хорошо себя проявит Литол.
13. Выполните обратную сборку, следуя обратной последовательности демонтажа.
14. Для обратной сборки вам обязательно потребуется помощь. Потому заранее договоритесь с другом или еще кем-то, кто сможет вам посодействовать в этом деле.
15. Поставьте отремонтированную рейку на место, наживите ее крепежные элементы.
16. В шпицы заводится рейка. Именно здесь вам потребуется помощник. Сделать это самому практически невозможно.
17. Воспользуйтесь зубилом, чтобы разжать хомуты.
18. Закрутите по местам все крепежные болты.

Выполнив сборку узла, обязательно проверьте его в действии. Учтите, эксплуатировать автомобиль после этого в прежнем режиме нельзя. Для начала обязательно заедьте на автосервис, где будет проведен развал-схождение. Только после этого ремонт узла можно считать завершенным.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

Причины выхода из строя

Водители знают, что ремкомплекты реек и комплекты расходников в ходу в магазинах и на рынках не просто так. Дело в том, что рулевая рейка является металлическим изделием, которое не гнется даже при высоких нагрузках. Чтобы ее обломать нужно приложить невероятные усилия. По этой причине механические рейки на старых автомобилях исправно работают до сих пор, чем не могут похвастать, к примеру, термостаты. Однако все разновидности реек требуют целостности уплотнителей и подшипников. Как раз они и входят в ремкомплект.

«Персональную» неисправность имеют гидравлические рейки. В них их строя выходят гидроусилители, тем временем как вся оставшаяся конструкция остается целой. На СТО в случае поломки работают с гидроусилителем, а рулевая рейка чистится, проходит дефектовку и замену ремкомплекта.

И наконец, естественные и близкие к ним неисправности. Как вы знаете, даже лучший металл постепенно истирается и покрывается оксидом. В случае с последним, рейки имеют защитные пыльники, которые в случае появления надрывов и трещин перестают защищать конструкцию от пыли, влаги и песка. Сама рейка при этом очень быстро расходует свой ресурс.

Большие перегрузки, которые испытывает автомобиль при езде по разбитым дорогам, сказываются на всякой рулевой рейке. Покрывается трещинами картер, нарушается целостность зубчатого участка. Нагрузка передается по тягам, и сделать с этим ничего не получается.

Таким образом, ресурс рулевой рейки, составляющий 200-250 тысяч километров, может сократиться в несколько раз по ряду причин:

• Качество дорог и манера езды;
• Отношение владельца к состоянию пыльников;
• Своевременность замены ремкомплекта.

Как видите, о рулевой рейке нельзя забывать никогда. Если следить за ее состоянием и водить машину аккуратно, ее эксплуатация может быть очень долгой. Но же укажет вам на возникшие неполадки?

Самостоятельная проверка

Если в рейке слышен стук, не стоит паниковать и торопиться заменить издающий звук элемент. Сначала необходимо проверить состояние рулевого механизма. Обследование авто можно поручить профессионалам в автомастерской, также существует возможность произвести осмотр самостоятельно, предварительно пригласив помощника.

Для начала машина загоняется на смотровую яму или поднимается на специальном подъемнике, после чего заводится. Далее один из участников проверки спускается и оценивает работу механизма, второй в это время поворачивает рулевое колесо в обе стороны до упора.

Итак, как определить, что стучит рулевая рейка? Находящийся внизу человек:

• По звуку или по внешним признакам осуществляет оценку положения узловых креплений;
• Производит осмотр промежутков в шарнирах тяг в упорных положениях рулевого колеса;
• Отслеживает заедания и постукивание рулевого элемента.

В случае, когда стук не исчезает даже после того, как будут отсоединены поперечные тяги и поворотные рычаги, следует подобрать наиболее целесообразный вариант последующих действий. Исходя из степени повреждения рейки, можно:

• Произвести ремонт элемента своими руками;
• Осуществить ремонт в сервисе;
• Полностью заметить узел.

Следует помнить, что полная замена рулевой рейки требует солидных финансовых затрат, однако срок эксплуатации нового элемента существенно превысит срок службы отремонтированного (собственноручно или в мастерской) узла.

Диагностируем рулевую рейку

Если самому не удается выявить состояние рулевых реек, лучше посетить автосервис. Специалисты используют профессиональный стенд, имитирующий работу реек в нормальных и экстремальных условиях.

При обнаружении подтеканий, других нарушений, выполняется полный разбор в помещении автосервиса. Мастера оценивают целостность корпуса, текущее состояние сальников, уплотнительных колец. После чего испорченные элементы меняются на новые.

Визуальный осмотр помогает также выявить повреждения механического характера и коррозийные образования. Обязательно проверяется износ червячной передачи. В случае каких-либо отклонений, по-любому поворот руля даст о себе знать. Неправильное зацепление проявляется тугим вращением. Определить поломку не так уж и просто, иногда без опыта не обойтись в данном вопросе.

Обязательными действиями после посещения СТО и устранения проблемы, станет процедура развал/схождение, необходимая для установки правильного расположения колес.

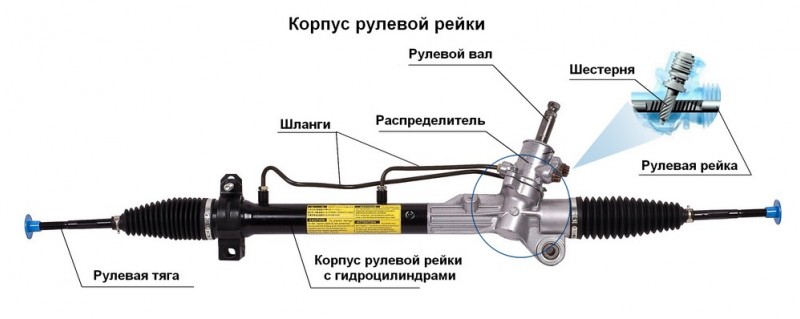

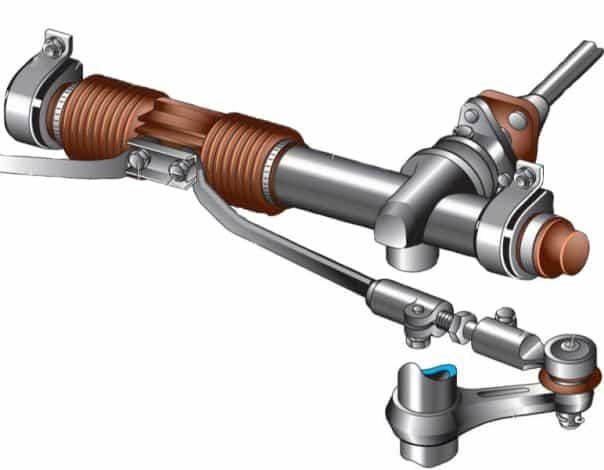

Устройство рулевой рейки

Рулевые рейки автомобилей вне зависимости от модификации состоят из следующих деталей и механизмов:

1. Наконечники и тяги. Являются продолжением выдвижных механизмов рейки, при помощи которых усилие передается на колеса и осуществляется их поворот.
2. Зубчатая планка и шестерни. С их помощью передается усилие от руля к тягам для управления колесами.
3. Картер (корпус). В большинстве случаев изготовлен из алюминиевого сплава, внутри которого располагаются главные детали рейки.
4. Система пружин. Служат для плотного прилегания шестерен к рейке, если они находятся в исправном состоянии, люфта руля не будет.
5. Подшипники. Служат для обеспечения легкости перемещений и поворотных движений рулевой рейки.
6. Ограничители. Задают предел максимально хода рейки от одного края ко второму.

Как обслуживать гидроусилитель

Менять жидкость в бачке ГУР или не менять? Большинство автопроизводителей о сроках ничего не говорит, намекая на то, что она залита фактически на весь срок службы, однако многие сервисы меняют ее на раз-два. Некоторые эксперты, тем не менее, напоминают, что потемнение жидкости не означает утрату рабочих свойств и считают, что замена способна навредить. Дело в том, что в систему попадает воздух, который может спровоцировать турбулентные потоки, провоцирующие масляное голодание насоса и смывающие грязь со стенок магистралей в рейку.

При замене обязательно следует учитывать ее основу – она может быть минеральной и синтетической. Залитая «синтетика» в систему, предназначенную для «минералки», приведет в негодность резиновые компоненты.

Отремонтировать или поставить новую

Трудно ответить на этот вопрос однозначно – здесь нужен комплексный подход. Конечно, надежнее будет заменить деталь на оригинальную, но это довольно дорогой вариант. Поэтому многие водители покупают контрактные рейки – это б/у агрегаты, которые были сняты с утилизируемых авто.

В основном же автолюбители ограничиваются покупкой ремонтного комплекта. Тут есть одна тонкость – покупать нужно только качественный, а значит, недешевый комплект. Экономия здесь неуместна.

Есть и еще вопросы: как определить неисправность рулевой рейки, чтобы не ошибиться, и кто будет ремонтировать? Все же лучше доверить эту работу мастеру и, желательно, опытному. Можно обойтись небольшими затратами, если приобрести качественный комплект и доверить его установку профессионалу – это достойная альтернатива полной замене узла

Важно проследить, чтобы вам была предоставлена гарантия на результат работы

Если на автомобиле установлена рейка с электронным управлением, то в смысле ремонта это тяжелый случай. Работники сервиса рекомендуют менять деталь независимо от сложности работы. Неисправности электроники затратны в плане финансов и времени, кроме этого, они требуют широких технических навыков от исполнителей.

Если шестерни в передаточном узле находятся на ранней степени изношенности, то образовавшийся люфт можно устранить регулировкой винтов. Вот эту работу самому лучше не выполнять – если немного перестараться, можно полностью устранить зазоры, из-за чего износ зубчатой передачи только ускорится.

Как подтянуть рулевую рейку

Подтяжка рулевой рейки не всегда устраняет люфт и стук в ее работе, но в большинстве случаев это помогает исправить ситуацию. Если первая подтяжка рейки помогла решить проблему, но через несколько тысяч километров пробега проблема проявилась вновь, в такой ситуации нужно обратиться в сервисный центр, поскольку во второй раз подобный «фокус» не пройдет. Дело в том, что подтяжка в большинстве случаев помогает устранить люфт, возникающий из-за деформации или повреждения пластмассовых втулок, находящихся внутри механизма. Втулки выполнены из пластмассы, и первое подтягивание позволит компенсировать лишнее образовавшееся пространство, а повторное уже приведет, вероятнее всего, к полному крошению втулок.

Чтобы подтянуть рулевую рейку автомобиля необходимо:

Загнать машину на «яму» или поднять ее на эстакаду, поскольку работу придется проводить под автомобилем;

Далее нужно обнаружить регулировочную гайку для подтяжки рулевой рейки. В зависимости от модели автомобиля, ее местонахождение может разниться. В некоторых автомобилях она вовсе отсутствует, и производители таких машин считают, что при возникновении люфта в рулевом механизме необходимо отвезти машину в сервисный центр, где будет произведена замена рейки или ее отремонтируют специалисты;
Если регулировочная гайка найдена, нужно подобрать правильный ключ для ее затяжки
Обратите внимание, что на большинстве гаек устанавливаются защитные колпачки, которые предварительно нужно снять;
Далее начинается сам процесс подтягивания

Во время проведения процедуры важно не перестараться, поскольку это может привести к тому, что руль вращать станет излишне сложно, а при каждом его повороте будет оказываться сильное давление на втулки, которые быстро «раскрошатся».

Чтобы подтянуть рулевую рейку правильно, нужно постоянно замерять люфт руля при помощи люфтомера или самостоятельно определять по «плотности» его поворота необходимость дополнительной подтяжки или ослабления болта
Чаще всего, чтобы подправить разболтавшуюся рулевую рейку, достаточно повернуть регулировочный болт на 20-30 процентов от полного оборота гайки.

Решив проблему с люфтом и стуком в рейке путем подтяжки регулировочной гайки, следует готовиться к тому, что вскоре потребуется выполнить полноценный ремонт рулевого механизма. В инструкции по эксплуатации машины часто можно встретить запись, что рулевой механизм должен, в среднем, прослужить около 10 лет, но эти значения указаны для Европы и Америки, в условиях российских дорог рейка и другие детали рулевого управления выходят из строя гораздо быстрее.

Особенности рулевых реек на автомобилях

На всех современных машинах устанавливают усилители, чтобы шоферу было легче управлять автомобилем. К тому же, они обеспечивают безопасность в сложных условиях. Чтобы водитель не терял чувство дороги, производители прибегают к модификациям в подвеске.

Форд

Многие автолюбители жалуются, что на машинах этого производителя часто ломаются рулевые рейки. Это касается практически всех моделей, но особенно много проблем возникает у владельцев Форд Фокус. Некоторые партии этой модели имели бракованные рейки, которые были собраны на старом оборудовании. Они ломались уже на первой тысяче километров.

ПОСМОТРЕТЬ ВИДЕО

Большинство моделей этого производителя имеют гидроусилитель. На некоторых современных версиях установлен ЭУР.

Рено

ПОСМОТРЕТЬ ВИДЕО

Все модели Рено оснащаются гидроусилителем руля. Он не доставляет проблем при регулярном техническом обслуживании. Нужно не забывать менять жидкость ГУР, тогда он прослужит долго. Помните, что нужно использовать только ту жидкость, которую рекомендует производитель, потому что она лучше всего подходит к данным автомобилям.

Тойота

Тойота устанавливает на свои модели гидроусилитель. Он облегчает вождение авто и отвечает за комфортность поездки. На этих авто он работает стабильно и редко ломается.

ПОСМОТРЕТЬ ВИДЕО

Эта марка выпускает автомобили в ценовой категории выше среднего, поэтому современные модели оснащаются более дорогим аналогом – электроусилителем. Но его слабость в том, что он боится сырой погоды. Не стоит проезжать на таких авто по глубоким лужам, чтобы не повредить электронику машины.

Опель

На большинстве моделей этого бренда устанавливается ГУР. С ним обычно не бывает проблем, но некоторые автолюбители жалуются на насосы в Опель Вектра. Он сложно поддается ремонту, поэтому рекомендуется менять его на новый.

ПОСМОТРЕТЬ ВИДЕО

В современных Опель Астра ставят ЭУР. Судя по отзывам автолюбителей, он может отключаться при повороте и плохо работает при влажной погоде. Причина этого может быть в отказавших датчиках или плохих контактах проводов. Обычно при устранении этих неполадок электроусилитель работает стабильно.

Лада Калина: ремонт

Существует два поколения Калины, на обоих установлен электроусилитель. Он представляет собой обычную механическую рейку, которая усиливается электромотором. Он прост в установке, поэтому присутствует во всех комплектациях этой модели. Но минус его в том, что он включается и на маленькой, и на большой скорости.

ПОСМОТРЕТЬ ВИДЕО

К сожалению, ЭУР ломается и на авто с большим пробегом, и на новых машинах. Чаще всего причина кроется в блоке управления. При этом загорается лампочка на приборной панели, а руль перестает поворачиваться. Если это произошло внезапно, необходимо остановиться и отключить питание этого устройства. Тогда вы сможете доехать до сервиса, где вам снимут и поменяют агрегат.

ВАЗ

Под аббревиатурой ВАЗ чаще всего подразумевают классические модели – от «копейки» до «двенадцатой». На них установлена обычная механическая рейка без усилителей. Проблемы с ней могут начаться только из-за механических повреждений пыльников или физического износа деталей.

ПОСМОТРЕТЬ ВИДЕО

Сегодня ВАЗ производит модели с гидро- и электроусилителями. Этого требует развитие техники и запросы покупателей. Их поломки аналогичны поломкам на других авто, чаще всего они появляются на больших пробегах.

Меры предосторожности

Чтобы рулевая рейка не пришла в негодность раньше срока, необходимо следовать некоторым советам.

В первую очередь стоит помнить об осторожном вождении: отказ от быстрой езды по выбоинам на дороге станет одной из гарантий долгого срока эксплуатации авто. На состояние рулевого управления пагубно влияют резкие переключения скоростей и экстренное торможение

Все потому, что нагрузка от тяги или тормоза на ведущие передние колеса делает рейку более чувствительной, особенно при ударах о ямы.

На состояние рулевого управления пагубно влияют резкие переключения скоростей и экстренное торможение. Все потому, что нагрузка от тяги или тормоза на ведущие передние колеса делает рейку более чувствительной, особенно при ударах о ямы.

Нередко рулевой механизм страдает при неосторожной парковке. Когда бордюр играет роль отбойника, увеличивается нагрузка на колесо

Мощный толчок передается рулевой рейке, от чего она может прийти в негодность.

Соблюдая все эти рекомендации, автовладелец может забыть о поломках на долгое время.

Чтобы вовремя понять, что стучит рулевая рейка, не стоит пренебрегать профилактическими осмотрами машины. Кроме того, регулярные проверки и своевременная замена неисправных деталей позволят приумножить срок службы рейки, а, следовательно, самого автомобиля.

Видео о стуке в рулевой рейке и ее ремонте:

Как определить неисправность рулевой рейки

Как правило, о наличии неисправностей в этом силовом агрегате механизма управления автомобилем может подсказать появление у водителя ощущений, что ему приходится прилагать больше усилий, чем обычно, для поворота руля. Помимо этого, могут обнаружиться видимые протечки в гидроусилителе, а также люфт, стук или отдача в рулевом колесе.

Но чтобы определить точную причину имеющихся неисправностей, необходимо провести полную компьютерную диагностику на специальном стенде, которая должна проводится в профессиональном автосервисе. В Киеве, например, можно сделать такую диагностику здесь srg.net.ua, довольно быстро и качественно. Во время ее проведения, создается давление, доходящее до 160 атмосфер, что позволяет выявить коррозию штока рейки или протечку в изношенном сальнике. Причины остальных неисправностей, как правило, выявляются после полной разборки рейки.

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Ещё по теме: Размеры шин Hyundai Solaris — Таблицы размеров

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера. В результате — стук. Об этом источнике стуков догадываются нечасто. Многие меняют подвеску, но замена передней подвески ничего не дает в этом случае.
