Как проверить внутреннюю гранату на ваз 2110

Лучшие производители шрусов

В автомагазинах большой выбор подобной продукции. Они отличаются друг от друга по стоимости и фирмы-производителя. Перечислим компании, изделия которых пользуются повышенным спросом у автолюбителей.

GKN

Описание. ШРУСы компании не требуют проведения балансировки при установке, что сокращает время монтажа. Фирменная фишка немецких производителей – наличие смазочного материала «под завязку». Это делает необслуживаемой деталь до конца срока её эксплуатации.

Шарнирные устройства GKN обеспечивают оптимальный баланс мощности и вращающего момента двигателя автомобиля. Пыльники изделия производят из высококачественного пластика и неопрена, способных работать в режиме высоких температур.

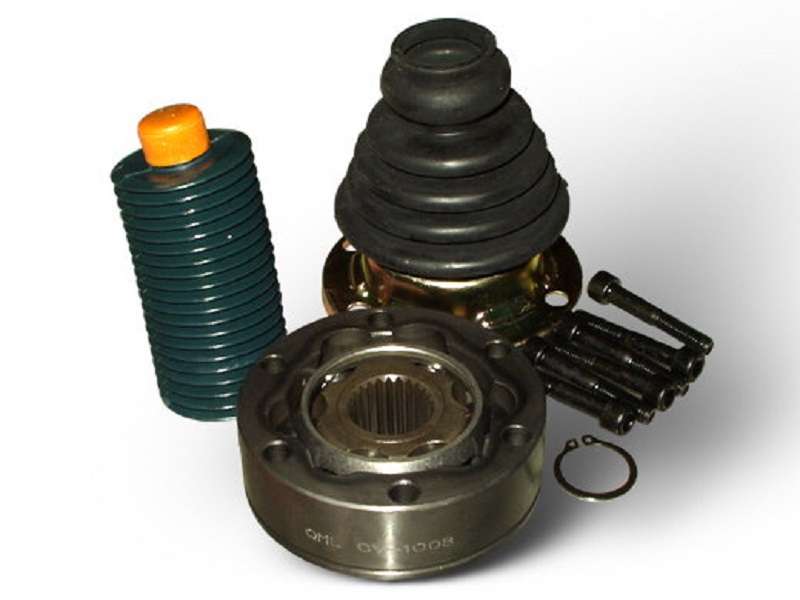

Комплектация. В компект входит: шрус, пыльник, стопорное кольцо, прокладка и крепежные элементы.

Срок службы. При правильной эксплуатации отходит около 80 тыс.км.

Плюсы GKN

1. Длительный рабочий ресурс.
2. Надёжные комплектующие: хомуты, пыльник, крепление.
3. Большое количество смазки.

Минусы GKN

1. Металл быстро покрывается ржавчиной.
2. Высокая стоимость.

NKN

Описание. Причину успехов японцев следует искать в применении инновационных технологий при разработке деталей. Так при выпуске используется метод холодной ковки. Полученные детали покрываются защитным слоем из молибдена, пропитываются углеродом при высокой температуре, что обеспечивает повышенную прочность изделий.

Компания также проводит большую работу по защите своей продукции от фальшивого товара. Для этого разработаны оригинальные упаковочные материалы, название детали на коробке покрыто позолотой. Внутри упаковки благодарственная надпись от производителей за приобретение товара: «Thank you».

Комплектация. В состав комплекта ШРУСа входят помимо самой детали пыльник со смазкой, два хомута, стопорное кольцо и крепёж.

Срок службы. Как отмечают автолюбители, шарнирные изделия японской компании при правильной эксплуатации автомобиля способны пройти до 80 тыс. км.

Плюсы NKN

1. Длительный срок службы.
2. Надёжная защита от подделок.
3. Выдерживают интенсивную нагрузку.
4. Цена товара дешевле, чем стоимость оригинальной детали.
5. Качественный материал пыльников.

Минусы NKN

1. Попадается брак.

Stellox

Описание. Товар отличается неплохим качеством и приемлемой ценой. Stellox реализует широкий ассортимент автокомпонентов, в числе которых находятся ШРУСы.

Нужно отметить, что немцы контролируют качество своего товара. Многие владельцы автомобилей рекомендуют недорогие шарниры компании.

Комплектация. В комплекте – стандартный набор, в который входят ШРУС-трипоид, пыльник, 2 хомута, кольцо и крепёж.

Срок службы. На товар предоставляется гарантия производителя: 1 год или 80 тыс.км.

Плюсы Stellox

1. Низкие цены.
2. Хорошее качество материалов.
3. Качественная упаковка.
4. Отсутствие вибрации при движении.

Минусы Stellox

1. Попадаются детали с небольшим рабочим ресурсом, начинают хрустеть.

Hola

Описание. Компоненты ШРУСа производятся из легированной стали и обрабатываются при высокой температуре по специальной технологии. Она придаёт каналам, по которым двигаются шарики, прочность, увеличивает рабочий ресурс.

Детали устройства собираются методом попарной селективной сборки, что обеспечивает их высокую надёжность.

Комплектация. В комплект входит ШРУС, пыдьник, хомуты, крепеж.

Срок службы. Отмечается что данный шрус при правильной эксплуатации может пройти около 80 тыс.км.

Плюсы Hola

1. Привлекательный товарный вид деталей и упаковки.
2. Длительный срок эксплуатации.
3. Материал пыльника выдерживает низкую минусовую температуру, не дубеет.
4. Хорошая комплектация: ШРУС, пыльник, тюбик со смазкой, хомуты, детали крепежа.
5. Низкая стоимость товара.

Минусы Hola

1. Иногда встречается бракованная продукция.

GSP

Описание. Её продукция отличается хорошим качеством, что подтверждается сертификатами соответствия стандартам различных стран. Автозапчасти, производимые фирмой, реализуются на рынках 120 государств.

Приоритетным направлением деятельности GSP является производство ШРУСов и приводных валов для различных марок автомобилей из Азии, Европы, Америки. В настоящее время компания выпускает более 2500 наименований ШРУСов различного типа.

Комплектация. В комплекте находятся шарнир, пыльник, хомуты, детали крепления.

Срок службы. При правильной эксплуатации проходит от 70 — 80 тыс.км.

Плюсы GSP

1. Низкая цена.
2. Хороший внешний вид.
3. Широкий ассортимент шарнирных деталей.

Минусы GSP

1. Быстро выходят из строя.
2. Передают вибрацию при движении авто.
3. Некачественный материал пыльника.

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

• сухариковый – устанавливается исключительно на грузовиках;
• триподный – как правило, используется в качестве внутреннего ШРУСа;
• спаренный шарнир – применяется довольно редко в силу сложной конструкции;
• шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

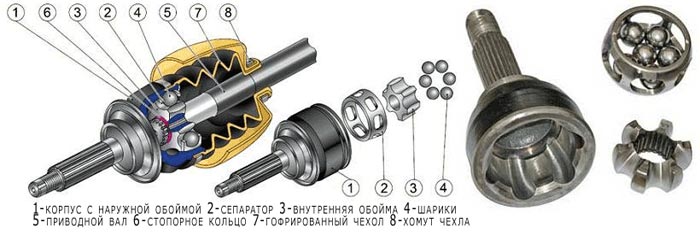

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

1. Корпус с наружной обоймой.
2. Сепаратор.
3. Внутренняя обойма.
4. 6 шариков.
5. Вал.
6. Кольцо стопора.
7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Виды смазок для ШРУСа

За годы существования полноприводных и переднеприводных автомобилей было создано множество разновидностей смазок для ШРУСов. Фактически все они способны эффективно справиться с трением, а также снижением нагрузок, которые приходятся на элементы трансмиссии. Но многие из них могут проявлять агрессивные свойства по отношению полимерных соединений или не способны бороться с питтингом.

Литиевые смазки

Самая распространенная смазка для трансмиссии и прочих элементов, которые подвергаются очень высоким нагрузкам. Изготавливается на основе вспененного литиевого раствора в органической кислоте. Являет собой консистентный желтоватый состав большой вязкости, становящийся еще более густым при низких температурах. Литиевые составы отлично справляются с трением и могут в десятки раз снижать нагрузки, приходящиеся на элементы приводного механизма.

Также следует выделить их консервационные свойства — они защищают металлические элементы от влаги, нейтрализуют попавшую внутрь пыль и прочие загрязняющие вещества. Но не все литиевые смазки способны бороться с полостной коррозией ШРУСов, поэтому эксперты советуют выполнять проверку узлов приводной системы после 50-60 тыс. км. пробега. Исключением является смазка Литол-24 — российские изготовители автомашин допускают ее замену через сто тысяч километров.

Составы на основе лития устойчивы к большей части типов полимерных покрытий, что применяются в изготовлении пыльников ШРУСов. Но некоторые изготовители транспортных средств применяют для создания таких защитных компонентов современные высокопрочные пластики на органической основе — Литол и его аналоги могут их растворять. В таком случае прочтите инструкцию по эксплуатации ТС — в ней должно быть сказано, какие смазки лучше использовать для защиты ШРУСов.

На сегодняшний день отечественные изготовители сохраняют мировое лидерство по выпуску средств для ШРУСов на основе лития. Большая часть зарубежных компаний отказывается от них в результате возникновения новых технологий, которые способны обеспечить элементам трансмиссии лучшую защиту. Но на рынке все еще встречается смазка для ШРУСов на литиевой основе следующих брендов:

• RENOLIT.
• Very Lube.
• ХАДО.

Смазки на дисульфид — молибденовой основе

Несмотря на то, что литиевые средства для ШРУСов являются высокоэффективными, специалисты искали новое решение, которое бы идеально подходило для всех автомобилей. Результатом этого стали новые смазки, в которые добавлялся дисульфид молибдена. Главное отличие таких составов — высокая устойчивость к коррозии. Согласно отчетам специалистов, которые проводили испытания, даже спустя сто тыс. км. пробега «гранаты» не проявляют симптомов серьезного износа. Но такая смазка не является вечной — даже при идеальных условиях использования ее нужно менять каждые сто тыс. км. или через пять лет после изначальной набивки узла.

Данные смазки так же эффективно борются с трением, как и аналоги на основе лития. Помимо этого, снижение содержания органических кислот, замененных солью металла, повлекло за собой снижение агрессивности в отношении любых полимерных поверхностей. Дисульфид-молибденовые смазки для ШРУСов можно применять фактически во всех автомобилях — данная рекомендация дается изготовителями.

Но такие средства имеют один существенный недостаток — они боятся попадания влаги в ШРУС в условиях нарушения герметичности пыльника. Последствием данного несущественного повреждения может быть абсолютная потеря свойств смазки, что послужит причиной разрушения узла. Одними из лучших являются смазки следующих изготовителей:

• ШРУС-4.
• ESSO.
• Mobil.
• Texaco.
• Liqui Moly.
• BP.

Бариевые смазки

Главное преимущество средств на основе бария — повышенная устойчивость к влиянию влаги. Например, после разрыва пыльника не обязательно менять бариевую смазку, если, конечно, в ней не накопилось огромное количество загрязняющих материалов. Помимо этого, бариевый состав может бороться со всеми типами коррозии, тем самым предотвращая преждевременный выход ШРУСов из строя даже при эксплуатации транспортного средства в особо агрессивных условиях. К преимуществам бариевых составов также можно отнести нейтральный химический состав в отношении к любым полимерам. Но такие средства пока слабо распространены из-за их сложности изготовления и дороговизны. Еще одним значительным их недостатком является слабая устойчивость к низким температурам. Единственным отечественным изделием на бариевой основе является средство ШРБ-4.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

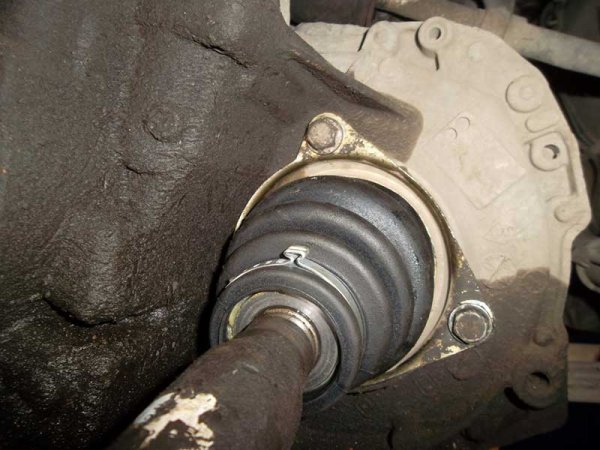

Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров

Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески

Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир. Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота. На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Диагностика ШРУСа

Как уже упоминалось выше, внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха. Причины на это могут быть разными:

Плохое качество или же полное отсутствие смазочных материалов на элементах;
Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;

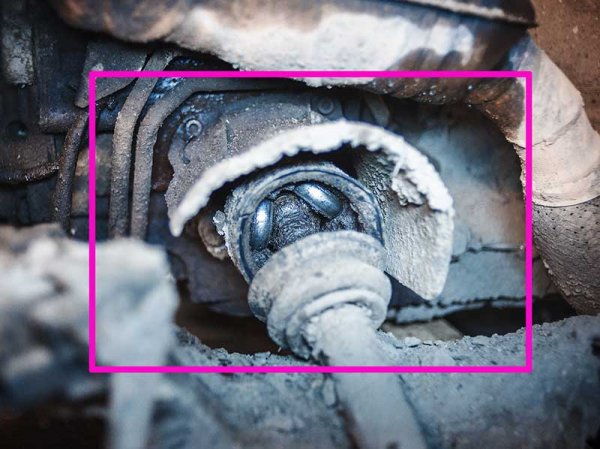

Попадание в механизм различного мусора и воды из-за повреждений пыльника;
Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Что ж, если у вас случилась поломка и вам необходимо провести диагностику или же ремонт шрусов, тогда вы нашли то, что искали

Давайте рассмотрим, как проводится диагностика и как отремонтировать испорченный внутренний шрус. Важно понимать, что причина поломки может быть не в самом шарнире ШРУСа, поэтому диагностика целой системы в данном случае просто необходима

Существует первичная и детальная диагностика шарнира равных угловых скоростей. Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Перед тем, как выполнить диагностику шарнира равных угловых скоростей , необходимо отсоединить всю конструкцию от автомобиля. Для этого нужно открутить все крепежные болты (их 6-8 штук). После того, как болты будут скручены, шрус нужно снять с посадочного места при помощи большой отвертки или монтировки. Далее отстегиваем стопорное кольцо и хомуты, чтобы отсоединить шрус от вала. При снятии с вала защитный чехол придерживается или выворачивается в сторону. Как правило, руками снять шарнир с вала не получиться, поэтому воспользуйтесь молотком. После снятия шарнир необходимо промыть чистой водой.

Перед тем как разбирать изделие, желательно отмечать взаимное расположение деталей, что при сборке не напутать. Для отметки можно использовать краску или же оселок.

Для работы пригодятся слесарные тески, так как шарнир необходимо где-то закрепить для того, чтобы выбить с него шарики. Далее нужно достать все шарики с сепаратора. Это можно сделать отверткой, которая изготовлена из мягкого металла. При разборке сепаратора и обоймы важную роль играют окна сепаратора. Так вот, что бы достать сепаратор с обоймой необходимо развернуть его в такое положение, чтобы удлиненные окна находились против выступов корпуса. Обойма же извлекается только после того, как ее выступы будут размещены в окне сепаратора.

Итак, перед вами разобранный шарнир, теперь нужно каждую деталь тщательно промыть, чтобы можно было сделать осмотр. Состояние каждой детали необходимо тщательно проверить. Если обнаружены канавки, углубления больше 1 миллиметра, «гранату» необходимо заменить. Также, если обнаружены участки с мелкими точками выкрашивания частиц металла или сколами на канавках для шариков, не может быть и речи о дальнейшем использовании этого шарнира. Что же касается сепаратора? Самым важным при осмотре является наличие или же отсутствие между торцом и окном трещин и сколов.

Если дальнейшая диагностика показала, что нарушений нет, то можно собирать внутренний шрус. Для обеспечения в дальнейшем правильной работы шруса, в него необходимо ввести определенное количество смазывающего материала. Далее устанавливается сепаратор с обоймой, в которую потом загоняются шарики. Таким образом можно провести полную диагностику шруса, прибегая к полной его разборке. Разумеется, что автомобили разных марок имеют разные внутренние шрусы. Но метод диагностики для всех одинаковый.

Важный совет: если при осмотре деталей был выявлен какой-то дефект из вышеперечисленных, то «гранату» необходимо заменить. Менять ее лучше полностью, так как это гораздо практичнее. Если производить замену только одной конкретной детали, то это может привести к разрушению всего узла из-за увеличения натяжения между деталями.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

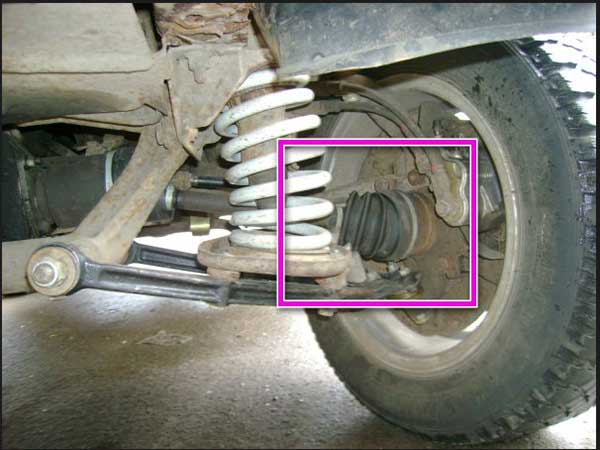

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Как функционирует ШРУС?

В народе шарнирный узел получил название «граната», потому что в сборе с цапфой имеет определенную схожесть с этим видом оружия. Устройство шарикового элемента, устанавливаемого на большинство легковых автомобилей, довольно простое и отдаленно напоминает подшипник увеличенных размеров. ШРУС состоит из следующих деталей:

• цилиндрический корпус с наружной обоймой в виде продольных либо радиальных канавок;
• шарики из прочной углеродистой стали – 6 шт.;
• сепаратор, удерживающий шарики на своих местах;
• внутренняя звездообразная обойма;
• корпус составляет единое целое со шлицевым ведущим валом («ручка» гранаты), соединяющимся с приводом коробки передач или передней ступицей.

В машине с ведущими передними колесами каждый привод представляет собой вал с двумя шарнирами – внутренним и наружным (общее число гранат – 4 шт.). Первый расположен возле коробки скоростей и компенсирует колебания подвески в вертикальной плоскости. Второй стоит рядом с колесом и обеспечивает передачу крутящего момента при любом угле поворота.

Чтобы граната фиксировалась на приводном валу, конструкцией предусматривается специальное стопорное кольцо, размещенное позади внутренней обоймы. Снаружи от попадания грязи детали ШРУСа защищены конусообразным резиновым пыльником, сделанным наподобие гармошки. Края чехла крепятся к элементам гранаты затяжными хомутами.

Теперь о том, как работает ШРУС:

1. Нормальное положение приводных валов – с небольшим уклоном в сторону ступиц. Когда автомобиль движется по неровностям, полуось вращается и колеблется в вертикальной плоскости, вызывая перемещение шаров по продольным канавкам внутренней гранаты.
2. Аналогичный процесс происходит в наружном шарнире – при повороте колеса шарики перекатываются в радиальных пазах вместе с сепаратором, а внешняя обойма изменяет положение относительно внутренней.
3. Крутящий момент передается от шлицевой части к наружной обойме и шарам, затем ко второй обойме и ведомому валу.

Главная задача ШРУСа – сохранение одинаковых угловых скоростей вращения колес при любом повороте. В отличие от заднего редукторного привода, граната в автомобиле работает в густой смазке, обильно покрывающей детали шарнира. Наиболее распространенный смазочный материал, применяемый в отечественных марках автомобилей, – «ШРУС – 4».

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

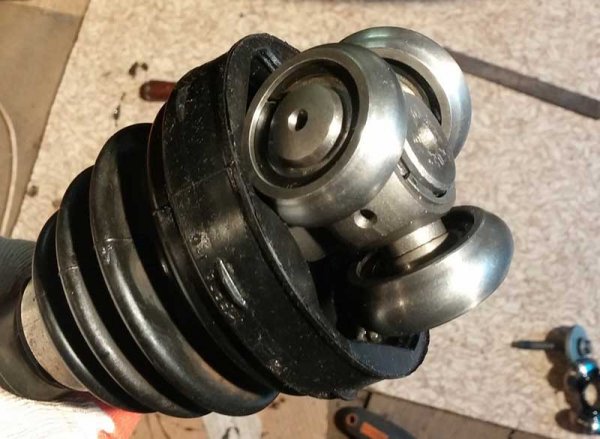

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично сходы с обычными подшипниками – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.
