Как заменить прокладку выпускного коллектора

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

• основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
• в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

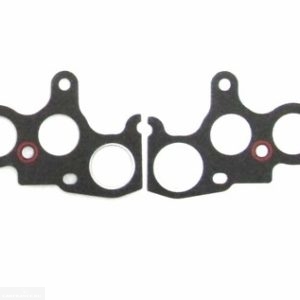

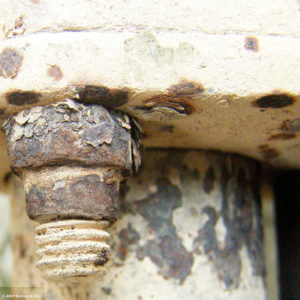

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

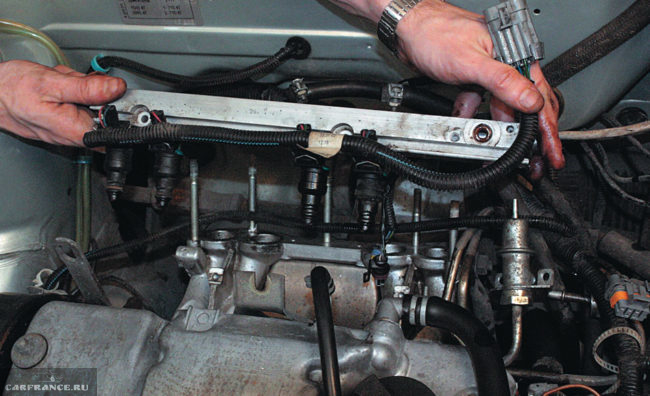

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

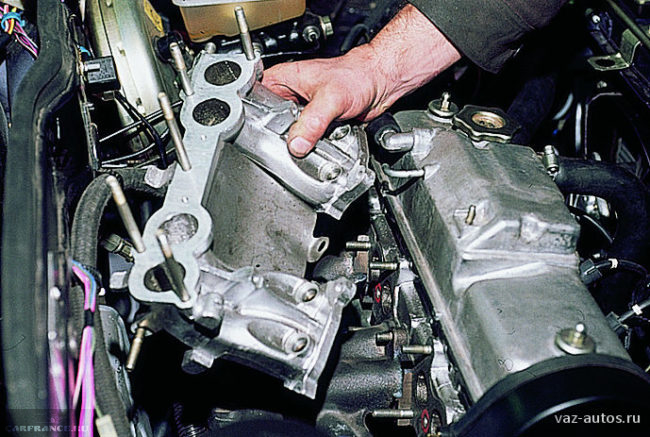

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

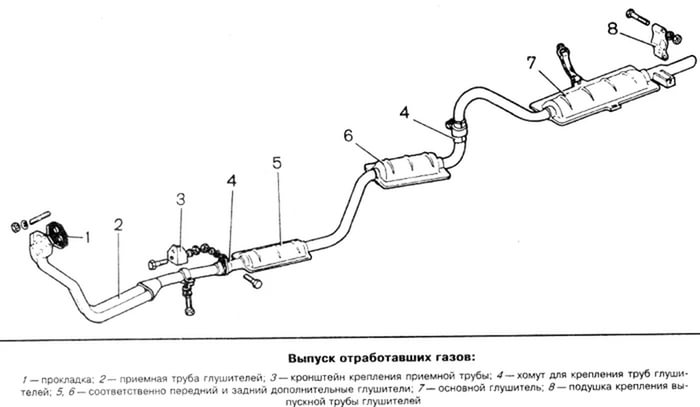

Замена главного глушителя на автомобиле ВАЗ 2115

Для выполнения данной работы нам потребуется два ключа на «13» и металлическая щетка. Загоняем автомобиль на эстакаду или смотровую яму. Обязательно выжидаем некоторое время пока элементы системы полностью не остынут.

При помощи металлической щетки тщательно очищаем крепежный хомут, при помощи которого входная труба основного глушителя состыкована с выходной трубой дополнительного. Затем обрабатываем болты, стягивающие хомут, веществом, разъедающим ржавчину. Например, в качестве такого средства может быть использован ВД-40.

Теперь можно откручивать болты: одни ключом удерживаем гайку от проворачивания, а вторым «воздействуем» на сам болт. Следует отметить, что в случае сильного прикипания и коррозии открутить болты может не получиться. В такой ситуации их можно срезать при помощи «болгарки»

Такой демонтаж необходимо производить с особой осторожностью, чтобы не повредить фланцы выходной трубы дополнительного глушителя

После того как хомут снят и трубы глушителей разъединены, немного приподнимаем основной глушитель и выводим его сначала из задних, а затем из передних резиновых подвесов.

Монтаж нового глушителя производится в порядке обратном снятию.

Функции выпускного коллектора

Он состоит из нескольких, переходящих в одну, труб, но имеет несхожие крепления и конфигурации у разных двигателей. Для производства ВК используют высокоуглеродистый чугун, нержавеющую сталь и титан, иногда покрывая керамикой/хромом.

Задача «паука» (так именуют выпускной коллектор в РФ) – передать на приемную трубу продукты сгорания, собранные со всех цилиндров. Газы из ВК поступают к катализатору либо напрямую в выхлопную трубу и далее на глушитель. Выпускной коллектор крепят к двигателю, а точнее к головке блока цилиндров (ГБЦ), уплотняя стык с помощью специального элемента.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

1. Первым делом нужно отсоединить минусовые АКБ.
2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
3. Затем нужно слить тосол.
4. Снижаем давление топлива.
5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
6. Демонтируем крышку ГБЦ.
7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
9. Убираем крышку.
10. Снимаем ремень газораспределительного механизма.
11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
13. Убираем шкив с распредвала.
14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
15. Выкручиваем оставшиеся болты и снимаем ее.
16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
18. Полностью снимаем головку.
19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
20. Снимаем полностью ГБЦ.
21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
23. В первую очередь ставим новую прокладку.
24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
25. Вставляем болты.
26. Начинаем их затяжку с помощью динамометрического ключа.

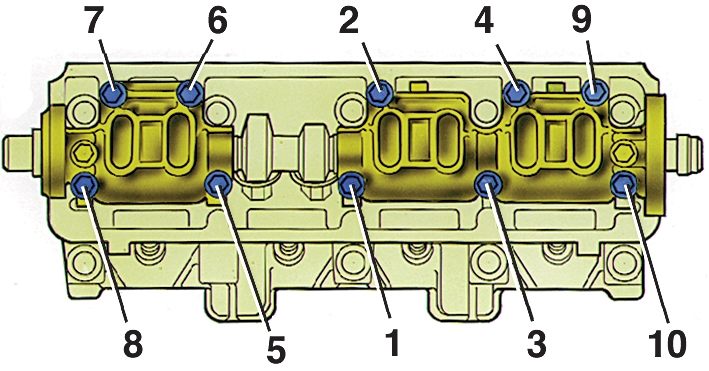

27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

avtozam.com

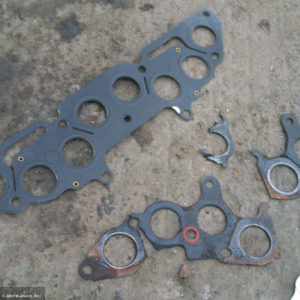

Признаки прогоревшей прокладки ВК

Стандартный и модифицированный

Катализатор состоит из сот, которые разрушаются со временем и не блокируют выход вредоносных выхлопных газов. Давление в системе выхлопа увеличивается, отработанные газы идут обратно в мотор, что приводит к значительному ухудшению его работоспособности. Двигатель буквально задыхается.

Характерные признаки того, что катализатор забился, это:

• Динамика автомобиля существенно и заметно ухудшается;
• Запуск двигателя происходит с проблемами;
• В салоне наблюдается характерный запах серы;
• Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

1. Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
2. Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Замена устройства имеет свои особенности в зависимости от того, какой мотор установлен на вашем ВАЗ 2114 — восьмиклапанный или шестнадцатиклапанный.

Признаками прогоревшей прокладки могут быть:

• изменение звука работающего двигателя;
• возникновение в салоне автомобиля характерного запаха отработанных газов;
• нарушение стабильности работы двигателя, горящая лампа CHECK на приборной панели.

Что касается звука работы силового агрегата, то при прогоревшей прокладке обычно слышится характерное «стрекотание». В подобных случаях говорят, что двигатель «сечет». Этот звук создают выхлопные газы, вырывающиеся в месте повреждения уплотнителя. Естественно, выхлопы из-под капота попадают в салон через систему отопления и вентиляции.

Как заметить неисправность узла

Определить, что пора менять части выхлопной системы на ВАЗ-2115 с двигателем на 8 клапанов, несложно. С этим справится даже начинающий автолюбитель, так как основными признаками являются появление в салоне сильного запаха выхлопных газов и повышенный уровень шума. Чаще всего неисправности скрываются в дополнительном или основном глушителе, а также в прокладках между соединениями, которые со временем могут выгорать. Классификация наиболее часто случающихся неисправностей выглядит следующим образом:

• механическое повреждение глушителя;
• прогорание прокладок;
• прогорание гофры;
• расшатывание соединений на стыках;
• трещины в трубах системы.

Заметить проблемы можно при помощи визуального осмотра. Опытные специалисты рекомендуют для этих целей снять газоотводные агрегаты. Так вы сможете рассмотреть их со всех сторон и заметить малейшие повреждения. После того как вы проведете визуальный осмотр работы системы, необходимо купить запасные части и приступать к ремонту. Его легко провести своими руками.

Ресивер ВАЗ 2114

Ресивер ВАЗ 2114. Многие автолюбители, после определенного срока эксплуатации своей машины, начинают задумываться о проведении небольшого тюнинга силового агрегата автомобиля, преследуя цель увеличения его мощности. Мастера тюнинга, убедившись в том, что заказчик не желает проводить “глубокий” тюнинг двигателя, подвергая его глобальной реконструкции, рекомендуют ограничиться установкой на ВАЗ 2110 2112 2114 2115 2109 спортивного ресивера и прямоточного глушителя, заодно установив воздушный фильтр нулевого сопротивления на место штатного.

Если послушать заверения продавцов и многочисленных автомобилистов, которые уже занимались подобными доработками автомобиля, установить спортивный ресивер ВАЗ 2114 выглядит довольно заманчиво и многообещающе. Но, необходимо помнить, что установка нового ресивера потребует обязательной доработки дроссельного узла системы впрыска и комплексной компоновки всех этих механизмов. В противном случае, вся работа теряет смысл, хотя, новый ресивер ВАЗ и может несколько повысить мощность силового агрегата, так, как будет увеличен коэффициент наполнения и улучшены процессы газодинамики, что и отличает тюнинговый ресивер ВАЗ от штатного, стокового.

Также, данный ресивер обладает большим объемом, поэтому его установка рассчитана на двигатели с большими параметрами: рабочий диапазон кулачков распредвала, объем, и. т. д. Поэтому к выбору ресивера на ВАЗ 2114 необходимо подходить очень внимательно, чтобы быть полностью уверенным в том, что от его установки силовому агрегату не будет нанесено вреда. К тому же, в связи с тем, что ассортимент предложений современного автомобильного рынка просто огромен, на нем, к сожалению, нередко можно встретить откровенно некачественные узлы и детали (пусть это останется на совести тех, кто их реализует), и это относится не только к ресиверу.

Правильно подобранный и грамотно смонтированный ресивер автомобиля ВАЗ 2114 2110 2112 2115 2109 способен в значительной мере повысить динамику транспортного средства, в частности на средних и высоких оборотах, но следует помнить, что его установка потребует обязательно шлифовки прокладки и доработки впускных каналов ГБЦ. Если вся работа будет выполнена технически грамотно, мощность Вашего автомобиля повысится и, следовательно, поставленная цель будет достигнута.

Лада 2114 › Бортжурнал › Выпускной коллектор

Заглянул в отдел вазовых тюнячек наткнулся на стингеровскую вставку замены катализатора по хорошей цене, купил с парой прокладок, а то старый катализатор прогорел и дымил в подкапотку. Вставка показалась мне довольно неплохим компромиссом, ведь новый каталик стоит около 8.5к, кроме того на ней сразу вварена обманка второго датчика (мозги-то евро-3) и я наивный подумал что может обойдусь заменой только одной из двух умерших лямбд.

Вставка замены катализатора

Поехал к сервис на Молокова к ребятам которых посоветовал друг, ни разу кстати не пожалел что поехал к ним, золотые руки у парней, и головы на плечах толковые.

Разобрали впуск

Пока впуск был разобран, забросили форсунки в ультразвуковую ванну пополоскаться, и открутили дмрв чтобы помыть его очистителем liqui moli.

116-й бош

Хитрой отвертки для пятигранной головки винтов на датчике нигде не нашлось, полоскал его струёй через трубу воздухана.

На волне тотальной помывки сняли дроссель и промыли его бензином и химией, был немного засран

сняли дроссель таким

поставили уже таким

Вытащили каталик, он оказался уже вареным, возможно даже не раз. Неудивительно что датчики на нем постоянно выдавали 0422, дымил изо всех щелей.

Этот каталик видел некоторое дерьмо

и не раз

После снятия впуска и выпуска стало понятно что датчик давления масла решил дать дуба.

датчик плачет и грустит

Сбегал в магазин за датчиком, заодно купил заднюю подушку двигателя, старая уже была в плохом состоянии.

есть фото только новой, уже установленой

Вставка встала на удивление без проблем, подошла как родная ничего пилить и точить не пришлось.

вставка наконец на моторе

Единственное что не встало обратно — маленький металлический щиток закрывающий впускной коллектор от двух центральных выпускных труб старого каталика, у вставки угол загиба труб круче и он тупо не влезает.

посередине раньше стоял щиток

Если вставка будет сильно греть впуск, придется снимать теплоизолировать её, на этот счет есть пара идей.

рампа с чистыми форсунками

прикрутили выхлоп

В процессе сборки чтобы дополнительный кронштейн крепления двигателя к распорке стаканов не загибался вбок убрали проставку и поставили болт покороче, от какой-то тойоты.

стоял длинный болт с проставкой

поставили короткий болт, шарнир больше не гнёт влево

Времени ушло очень много, машина провела в сервисе почти целый день, но проделанная работа того стоила. В процессе удалось установить серию лямбда-зондов для последующей замены — 006537.

Инструмент и необходимые детали

Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:

• ключи рожковые и накидные на 8, 10, 13, 17;
• ключ с головками на 17, 19;
• отвертки, пассатижи.

Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.

Рекомендуем: Выбор и установка паука Subaru Sound на ВАЗ 2114За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это немного упростит задачу снятия коллектораЧасто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

• основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
• в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька

Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком.

Нередко выходят из строя заслонки коллектора

Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

• www.drive2.ru
• www.drive2.ru
• remont2114.club
• etlib.ru

Признаки неисправностей

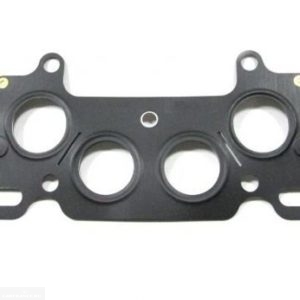

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

Трещины в выпускном коллекторе или изношенная прокладка могут быть причиной грязной работы двигателя.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

1. Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.
2. Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.
3. Приступаем к затягиванию болтов крепления головки в указанной последовательности см. фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.
   Первый цикл затяжки делаем с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий окончательно доводим болты на 90°.
4. Устанавливаем на головку блока детали, и подсоедините к ней шланги и провода в порядке, обратном снятию.
5. Устанавливаем шкив распределительного вала выступающей частью ступицы к двигателю.
6. При необходимости регулируем зазоры в приводе клапанов.
7. Регулируем натяжение ремня ГРМ.

Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки

Сильно обжатые или надорванные кольца замените.

1

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Сливаем охлаждающую жидкость.

2

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ. Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

3

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Ключом «на 17» отвинчиваем шкив распределительного вала.

4

Если шпонка сидит неплотно в пазу носка распределительного вала, вынимаем её, чтобы не потерять.

5

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

6

Ключом «на 17» ослабляем гайку «В» крепления натяжного ролика. Отвинчиваем ключом «на 10» гайку «А» крепления защитного кожуха и отгибаем кожух. Также выкручиваем свечи.

7

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

9

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

10

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем 6 гаек крепления корпуса подшипника распределительного вала.

11

Снимаем со шпилек задний корпуса подшипников распределительного вала.

12

Устанавливаем головку «Е14 Torx»…

13

…и откручиваем 10 болтов на блоке цилиндров.

14

Ослабляем хомуты и снимаем с выпускного патрубка подводящий патрубок радиатора «В», подводящие шланги дроссельного узла и отопителя «С», отсоединяем термостат.

Отворачиваем гайки крепления и отсоединяем шланги подачи и слива топлива от топливных трубок «А».

15

Снимаем головку блока цилиндров…

17

…и ее прокладку.

18

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с аккумуляторной батареи.

Снимаем клемму с АКБ

Снимаем трос газа

Снимаем топливные трубки указанные на фото

Проводим отключение ДПДЗ

Отключаем датчик РХХ

Откручиваем патрубки указанные на фото

Снимаем топливную рампу

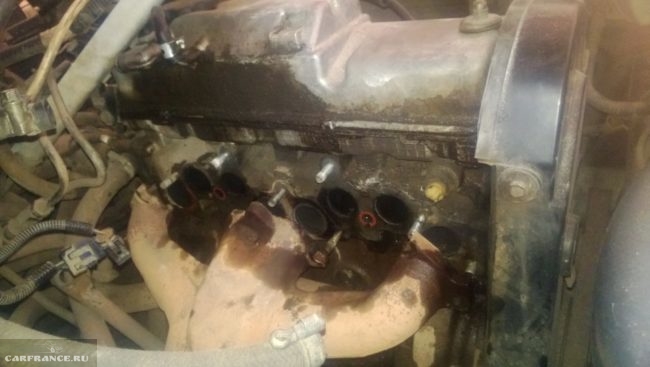

Снимаем впускной коллектор

Проводим замену прокладки

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал , может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали , не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.

Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

• с помощью контроля разрежения воздуха в магистрали;
• с помощью дымогенератора;
• с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

Замена прокладки выпускного коллектора ВАЗ-2114 8 клапанов

Решил я значит решить проблему со звуком, который был в предыдущем посте. Заехал на станцию, человек послушал, сказал нужно менять прокладку коллектора, звук есть, и это из за него “цокот”, я спросил, во сколько выйдет замена прокладки? Мне ответили что цена будет 3800-4500, тут я немного осел, ранее 2800-3500 за прокладку штанов, а тут 4000 за коллектор. Ладно, понял, поехал в магазин, взял прокладку, цена ей оказалась 170 рублей, оригинальная, я думал будет дороже, ну да ладно. Выбрал день и поехал в гараж, посмотрел какие-то видео на тему того, как менять прокладку эту, но везде пишут мол не нужно ее менять самому, очень опасно и т.п. Руки растут прямо, поэтому сделаю сам. Но к сожалению подробного образца для новичков с фотографиями я не нашел, поэтому решил сделать, потому что мало ли, кому-то будет полезно.Начнем:

Внимание, сразу предупрежу, когда вы будете откручивать коллектора, не в коем случае не допустите того, чтобы у вас упала гайки или шайба, неважно что, в отверстия впуска и выпуска!
