Расположение и тип передачи

Если при размещении заказа на производство мотор-редуктора схема валов шестерни редуктора задается типом требуемого оборудования, то при его ремонте действует обратная закономерность. Тип передачи определяется по размещению. Примеры:

• если компоненты установлены параллельно, значит, мастер имеет дело с цилиндрической зубчатой передачей;
• пересекающиеся валовые оси указывают на червячную, гипоидную или зубчато-винтовую передачу.

В комбинированных системах (когда в корпус редуктора установлено несколько видов передач) валы устанавливают соосно, выдерживая заданное расстояние между их осями (для этого нужны высокоточные опоры).

Видео-инструкция по замене пром вала Шнивы

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

2. Снимаем промежуточный вал.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Гайка болта крепления эластичной муфты к фланцам М12×1,25  — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

Работа выполняется с использованием смотровой ямы, эстакады или подъемника. Для замены промвала понадобится такой инструмент:

• один накидной ключ на 13 и два на 19;
• плоская отвертка;
• небольшой молоток;
• лом;
• зубило;
• бородок.

Также придется запастись следующими деталями:

• центрирующая втулка;
• четыре самоконтрящиеся гайки;
• уплотнительное кольцо для установки на фланец;
• червячный хомут диаметром 150 мм.

Чтобы снять промежуточный вал, необходимо:

• Используя ключ на 13, открутить 4 гайки, которыми корпус шарнира промвала крепится к фланцу раздатки.
• Надеть червячный хомут диаметром 150 мм на резиновую муфту и затянуть его.
• Сделать отметки на ШРУСе и корпусе фланца раздатки, чтобы запомнить их взаимное расположение.
• Ослабить гайки, удерживающие силовой агрегат, и сместить его вперед на 15-20 мм (здесь пригодится лом).
• Накидными ключами на 19 открутить гайку и вынуть болт, крепящий муфту к фланцу КПП.

• Открутить и вынуть три других болта.
• Сдвинуть промежуточный вал в сторону КПП и вывести шпильки корпуса шарнира из отверстий на фланце раздатки.
• Проделать ту же операцию с шарниром.
• Снять промежуточный вал с автомобиля.

Замена промежуточного вала на ниве 21213 видео

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2– регулировочные прокладки;

3– гайки крепления раздаточной коробки к кузову; 4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала. 6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки. 6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Рег.: 06.12.2004 Тем / Сообщений: 4031 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.

Тема о штатных промежуточных валах между РК и КПП в 2121 и последующих моделях.

Двухшрусовые промвалы обсуждаются в своей теме.

Алексей aka ALER.

да это наверно удобней, просто такого хомута с собой небыло, а разбирал я еще до того как мне привезли промвал, на новом хомут естественно был.

залезет, но кардан скинуть придется передний. порвало после пыльника шруса сразу, по валу шруса.

Это, что – запчасти такие или нагрузка не расчитана?

Эт конечно правильно, но не сделал даже не подумал об этом, не моментом так хоть герметиком.

765 сообщений на предыдущих страницах

Рег.: 22.02.2012 Сообщений: 267 Откуда: Рязань Возраст: 40 Авто: ВАЗ-21213 1999г.в. ВАЗ-21043 2008г.в. Logan 2008г.в. Рег.: 05.04.2011 Сообщений: 71 Откуда: Казань Возраст: 37 Авто: ВАЗ 21213, 1997 г. Рег.: 24.06.2012 Сообщений: 739 Откуда: Россия.Прохладный. Возраст: 36 Авто: нива 21213.1995г. Зарегистрирован: 12.01.2007 Сообщения: 223 Благодарности: 7/1

Конструктивные особенности

Механическая коробка передач — это, безусловно, сложное устройство, которое имеет достаточно непростой принцип работы. Тем не менее, данная статья будет сконцентрирована относительно такой составляющей современной трансмиссии, как ее первичный вал.

Итак, как же устроен первичный вал, применяемый на КПП машины, и в чем его особенности? Вспомним, о чем говорилось в первом разделе статьи.

Первичный вал — это деталь, которая предназначается для жесткого соединения части подвижного узла коробки передач с двигателем и осуществление синхронного взаимодействия с самим мотором.

Первичный обладает достаточно солидным размером и выполнен монолитно из стали высокой прочности. На одном конце имеет маховик, соединенный с двигателем, а на другом — набор шестерен, которые входят в корпус самой коробки.

Каждая шестерня наваривается на стержень вала таким образом, чтобы при нагреве и вращении с большим количеством оборотов в минуту вал не разлетелся на части, а владельцу не пришлось вкладываться в дорогостоящий ремонт.

Первичный тип напоминает цилиндр, имеющий ступенчатую форму. На каждой ступени имеется набор ребер, которые обуславливают шестеренчатый принцип работы вала. Он постоянно находится в трансмиссионной смазке, поэтому его ресурс достаточно высок, а замена требуется лишь при проведении капитального и профилактического ремонта коробки.

Особенности конструкции и ремонта промежуточного вала ВАЗ-21213

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей. Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места. Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей.

Его устройство аналогично наружному шарниру привода переднего колеса. От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира. Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Снятие промежуточного вала

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки

Снимаем промежуточный вал. Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач

avtomechanic.ru

Промвал между КПП и раздаткой в НИВА-ВАЗ-2121-21213-21214-2131

В начале, когда я только купил Ниву и посмотрел конструкцию промвала между КПП и раздаткой, я был очень удивлен конструкции. Особенно тому моменту что раздатку относительно КПП нужно соосно выставлять с помощью регулировочных пластин и… в общем это нереально! Так и не поняв, почему конструктора сделали такой промвал

промвал 21213

а не как у того же ГАЗ-69 и тп по типу крестовина-крестовина и подвижное шлицевое соединение

промвал ГАЗ-69

И так родилась идея промвала типа ШРУС-ШРУС.

Но всё бы так и осталось в голове, потому что в Саратове я не нашел человека, который смог бы нарезать шлицы, изготовил пару валиков на пробу, один поставив себе, а второй я у него купил.

И пролежал этот валик у меня без дела с мая по август. Решил объединить замену раздатки с установкой промвала.

Отдал токарю на работе на проточку под сальник КПП фланец моста/раздатки. И изготовление шайбы. Хорошей стали не было, был только гвозделин, поэтому шайбу мне сделали из вертолета КПП. Толщина шайбы 5 мм.

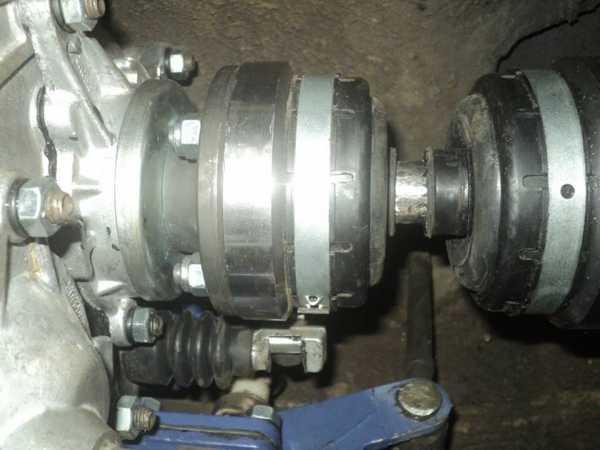

Вначале собрал один конец валика. Напрессовал ШРУС со стороны стопорного кольца, заложил смазку, забил пластиковую заглушку и надел пыльник. И рассчитал с какой стороны у меня будет движущаяся часть. У меня движущаяся часть получилась со стороны КПП, там расстояние от ШРУСа до гайки больше.

»ДО»

Снял раздатку, снял вертолет с КПП. На КПП замерил насколько накручивается гайка, обрезал гайку, так как ее конец никакой роли не играет, а ход валика ограничивает

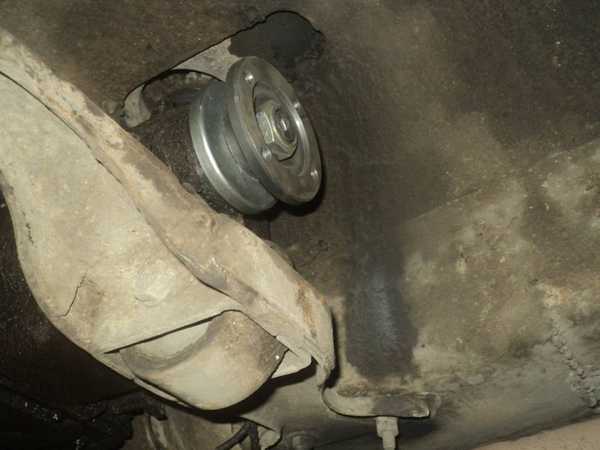

Установил переточенный фланец с шайбой и на резьбовой фиксатор закрутил гайку. Отрезал болгаркой заподлицо с гайкой конец вала КПП. Всё, теперь возврата нет, промвал уже не поставишь!

ОБРАТНОЙ ДОРОГИ НЕТ!

Затем поставил РК на тоже место по следу от подушек и замерил расстояние между фланцами. Обрезал лишний конец валика и поставил валик без второго ШРУСа, чтобы убедиться, что расстояния достаточно. Так снимал ставил валик 3 раза. Чуть подрезал и снова ставил. Когда расстояние стало идеальным надел пыльник и второй ШРУС и заложил смазку. Пластиковая заглушка ШРУСа здесь не нужна.

Открутил раздатку, вывесил ее на подставке и отодвинул назад, чтобы валик свободно пролез. Соединение фланца КПП с ШРУСом посадил на герметик. Поднял раздатку и прикрутил ее опоры к кузову.

ПОСЛЕ

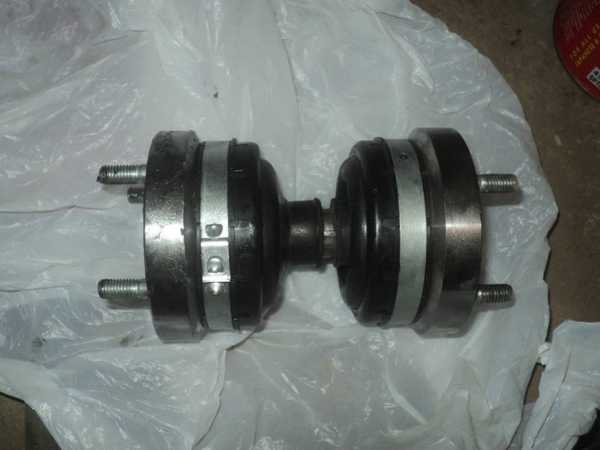

Промвал ШРУС-ШРУС

Менять с одной стороны у ШРУСа шпильки на болты для облегчения установки не стал, решил, что со шпильками и само контрящимися гайками будет надежнее. Прикрутил карданы… всё можно ехать!

Промвал прошел испытания 1300 км, местами в жестких нагруженных условиях таская спиленное дерево. Всё отлично, но есть ряд минусов

:. — Первое, раньше от сильной раскачки РК держал промвал, теперь промвал дал полную свободу РК и она свободно болтается на двух подушках. Обязательно надо ставить третью опору! — Второе, сразу после установки при динамичном разгоне или большой нагрузке шла сильная вибрация. Постепенно вибрация ушла. Во всём были виноваты новые ШРУСы которые очень туго работали на поворот.

Плюсы:

— Не требуется выставлять РК. — Можно завалить РК назад, тем самым разгрузив крестовину заднего кардана, собственно так я и сделал. — На скорости 90 больше нет вибрации, да и на любой другой больше ее нет. — Еще авто стало лучше «чувствоваться», чувствуется что в трансмиссии есть жесткая связь с двигателем. Дня три не мог привыкнуть, глох на светофорах и тяжко было по началу трогаться в горку.

Вовремя я полез менять всё это. А вот что произошло с родным промвалом

Родной промвал

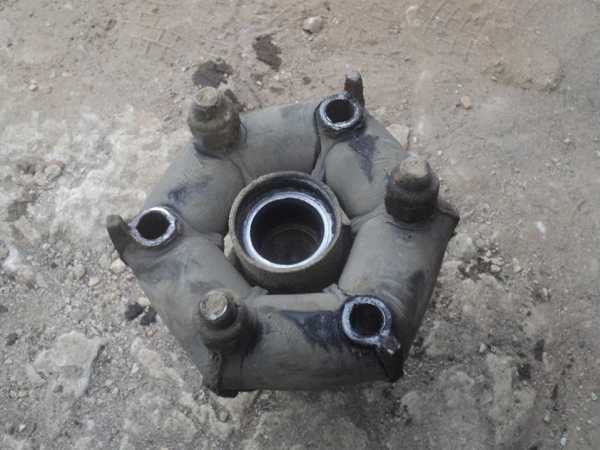

Еще немного и муфту бы полностью разорвало, и тогда я бы просто встал посреди дороги.

https://www.drive2.ru/l/288230376152433027/

следующая статья:

Установка сцепления Valeo от Нивы Шевроле в Ниву

С каждой новой тысячей км, чувствовалось что сцепа просит замены. И вот одним прекрасным днем машина просто перестает

remont-vaza.ru

Устройство коробки передач

Более-менее опытные водители знают, что назначением коробки передач служит обеспечение самого оптимального вращающего момента. Она состоит из трех основных составляющих – это первичный вал, или, как его называют – ведущий, вторичный вал (ведомый) и промежуточный. Первичный вал принимает вращающий момент от маховика двигателя, а вторичный, в свою очередь передает эту энергию на карданный вал автомобиля. Никакой жесткой связи между этими валами нет, и они работают независимо друг от друга. Роль связующего звена выполняет, как раз, промежуточный вал, отсюда и его название.

В целом же, коробка передач представляет собой совокупность шестерней и валов и управляется с помощью рычага переключение передач, находящегося в салоне автомобиля. Во время переключения специальные вилки включают в процесс соответствующие шестерни, а блокирующие замки исключают возможность включения сразу нескольких передач.

Неисправности промежуточного вала

В процессе работы промежуточного вала может наблюдаться течь масла. Она говорит о том, что сальник находится в неудовлетворительном состоянии. Повреждения сальника промежуточного вала могут сказаться на состоянии всей коробки целиком, так как выход трансмиссионного масла отразится на всех узлах коробки.

Рис. Общий вид вторичного вала.

Другая неисправность может проявиться при включении всех передач или только определенного ряда, чаще всего, это вторая, третья и пятая. При включении этих передач не происходит требуемая передача крутящего момента на карданный вал автомобиля. Это говорит о появлении ослабления правильной посадки шестеренок промежуточного вала. При появлении такой проблемы можно пойти двумя способами решения. Первый заключается в замене промежуточного вала в целом. В этом случае, сразу подвергаются замене его подшипники и сальники. Второй же, подразумевает сварку ослабшей шестерни. Главным недостатком этого способа является то, что при выходе из строя данной шестерни, вал необходимо будет менять целиком, что весьма не экономично.

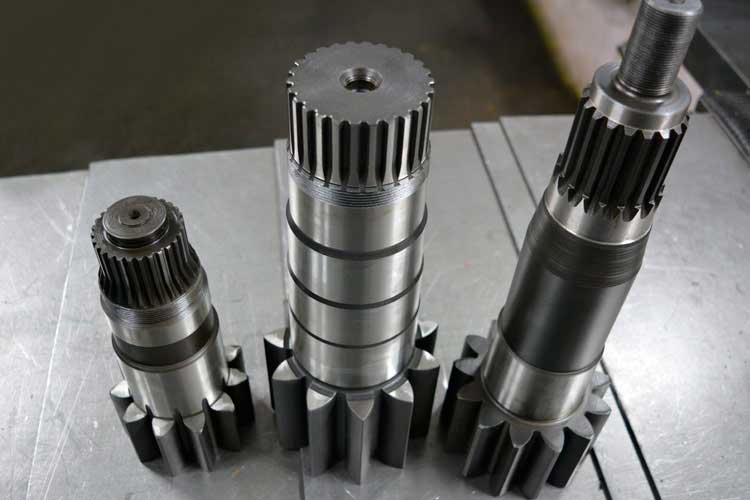

Классификация

В механизмах используют три вида элементов, отличные по назначению:

• Ведущий, быстроходный или входной вал редуктора. В стандартных устройствах (наращивание крутящего момента + понижение угловой скорости – количества оборотов на выходе) деталь соединяется непосредственно с приводом.
• Ведомый. Он же тихоходный или выходной вал редуктора. Работает в прямой связке с приводом в мультипликаторах (механизмах, которые передают крутящий момент, одновременно повышая скорость вращения).
• Промежуточный (его еще называют среднескоростным, делает регулировку скоростей плавной).

В большинстве конструкций ведомые и ведущие валы редуктора присоединяются к приводу с муфтой. Кроме назначения, они делятся по способу исполнения.

Здесь 2 варианта – цельная и полая модель. Вторая используется в системах, когда элемент необходимо располагать строго внутри короба. Полый ведущий и ведомый вал редуктора обладает меньшей прочностью, зато позволяет снизить вес оборудования и сократить количество соединений.

Промежуточный вал и другие комплектующие КПП

Абсолютно каждая коробка переключения передач является ничем иным, как набором валов и шестерен, которые заключены в корпус и взаимодействуют друг с другом. А посредством сцепления с маховиком соединен ведущий вал. Ведомый же, в свою очередь, имеет жесткое соединение с карданном. Функцию же передачи вращения от ведущего к ведомому валу берет на себя промежуточный вал. Первые два вала имеют последовательное расположение, при этом вторичный опирается на подшипник, установленный в хвостовике первичного, однако, никакой жесткой связи нет, и они работают независимо.

Что же насчет промежуточного вала, так он располагается непосредственно под ними. Кроме того, не последнюю роль в обеспечении переключения передач играют шестерни и муфты. Во время перемещения рычага КПП приводятся в движение специальные вилки, отвечающие за переключение передач. Они же в свою очередь перемещают муфты, при этом специальный замок исключает возможность одновременного включения нескольких передач.
