Как можно промыть форсунки не снимая их с двигателя?

Признаки необходимости сервиса

Специалисты в сервисных мастерских рекомендуют выполнять промывку системы впрыска раз в 50 тысяч километров пробега. При использовании не слишком качественного дизельного топлива и работе двигателя при существенных нагрузках необходимо сокращать интервал обслуживания мотора, выполняя такую очистку при пробеге в 20−30 тысяч километров.

К признакам необходимости очистки форсунок относятся:

• Мотор дрожит и троит.
• Высокая токсичность выхлопа.
• Выстрелы и хлопки в выпускной системе.
• Увеличение расхода топлива.
• Отсутствие тяги при нажатии на педаль газа.
• Ухудшение динамики.
• Проблемы с запуском двигателя.
• Плавающие и нестабильные холостые обороты.
• Наличие черного дыма из выхлопной трубы.

Если автовладелец не обращает внимания на симптомы вышедшей из строя топливной системы, то в скором времени процесс износа двигателя станет необратимым. В то же время при своевременном обслуживании и качественной очистке системы впрыска можно полностью восстановить работоспособность мотора.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

• ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
• набор рожковых ключей;
• спецсъёмник для этих деталей.

Последовательность ремонта

1. Съёмник устанавливается на извлекаемую форсунку.

   Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником

2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).

   На форсунку Common Rail устанавливается шток и гайка с левой резьбой

3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
4. Теперь деталь вручную выкручивается из гнезда.

   Предварительно ослабленная форсунка Common Rail извлекается вручную

5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
6. Теперь ослабленная ключами крышка распылителя откручивается вручную.

   Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную

7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

   С форсунки Common Rail снимается старый загрязнившийся распылитель

8. Из второй части извлекается обратный клапан.

   Обратный клапан форсунки Common Rail можно снять после извлечения распылителя

9. Из обратного клапана извлекается возвратная пружина.

   Возвратная пружина форсунки Common Rail извлекается из обратного клапана

10. Обратный клапан заменяется новым.

    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта

11. После этого производится обратная сборка.

Это интересно: Платные дороги в России

Способы прочистки

Существует несколько вариантов очистки инжектора:

• удаление загрязнений в ультразвуковой ванне, для чего потребуется разобрать инжектор и снять распылители;
• периодическая промывка с помощью специальных добавок в бензин;
• использование промывочной жидкости вместо топлива.

Для промывки форсунок своими руками хорошо подходят последние два способа, поскольку для их реализации не нужно производить разборку и вынимать из двигателя элементы, подающие горючее в цилиндры. Другое дело, что эти методы не столь эффективны, как ультразвуковая обработка, а потому считаются профилактическими.

Отсюда вывод: подобные процедуры нужно делать чаще. Оптимальный интервал для применения очищающей добавки в топливо составляет 5-10 тыс. км. Более эффективная промывка форсунок без снятия с двигателя, где используется жидкость – заместитель топлива, может производиться 1 раз в 15-20 тыс. км пробега.

Вместо экономии вы можете получить крупные затраты на ремонт топливной системы.

Признаки «грязного» инжектора.

Признаки «грязного» инжектора (форсунок), как часто их нужно чистить и на что это влияет? Если форсунки забиты, то холодный двигатель может запускаться не с первой попытки, особенно в зимнее время. В течение первых нескольких секунд после запуска слышны пропуски в работе одного / двух цилиндров – двигатель троит. Если резко нажать на педаль акселератора (педаль газа), проявляется «провал» перед набором оборотов; двигатель при этом может заглохнуть. После прогрева, на холостом ходу работа двигателя становиться нормальной, но во время езды, особенно при ускорении, проявляется ухудшение «приёмистости» двигателя.

Загрязнение инжектора обычно связанно с отложением углеродистых отложений на внутренних поверхностях топливной системы. Интенсивность отложений в первую очередь связанна с химическим составом топлива и перепадами температуры. Форсунки могут загрязняться не только при больших пробегах машины, но и при длительных простоях автомобиля или при длительной эксплуатации автомобиля на газу.

Форсунки рекомендуется чистить после 40…60 тыс. км пробега. Чем выше общий пробег автомобиля, тем меньше рекомендуемый пробег автомобиля между очистками.

Загрязнение форсунок приводит к уменьшению их пропускной способности, но они редко «забиваются» одинаково. Во многих случаях наблюдается большой разброс производительности форсунок по цилиндрам. Как следствие, состав топливовоздушной смеси сжигаемой в цилиндрах двигателя, начинает существенно различаться. При этом, цвет отложений на изоляторах свечей зажигания становиться разным, несмотря на то, что марка свечей одинакова.

Разный цвет отложений на изоляторах свечей зажигания со стороны камеры сгорания может служить дополнительным признаком неравномерности впрыска топлива

На загрязнённость форсунок может указать тест на реакцию двигателя при повышении давления в топливной рейке, имеющей сливную магистраль. Для проведения этого теста, необходимо при работе двигателя на холостом ходу пережать на 1…2 секунды резиновый патрубок сливной магистрали. Если обороты двигателя в это время немного возросли, то это говорит о нехватке топлива, если остались прежними или немного снизились, то топлива достаточно (тест проводится при условии, что топливный насос исправен).

Внимание! При проведении данного теста необходимо обязательно контролировать герметичность топливных соединений

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

Форсунка Common Rail

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Как понять, что нужна помощь

Существует ряд признаков, вовремя обратив внимание на которые, у водителя появляется возможность помочь двигателю авто, так как очистка дизельных форсуно или замена будет произведены своевременно:

• Мотор троит.
• Увеличился расход топлива.
• Работа на холостых нестабильная.
• Силовой агрегат плохо запускается.
• Ощущаются провалы при нажатии на газ.
• Отклик на педаль газа стал плохим, ухудшилась динамика.
• Периодически во впускной системе случаются хлопки, выстрелы.
• Изменилась токсичность выхлопа, появился черный дым из выхлопной трубы.

Решив пренебречь данными симптомами, в скором времени вы столкнетесь с деформацией элементов инжекторов. Очистка форсунок дизельного двигателя в этом случае бесполезна, необходима полная замена запчастей.

Как происходит очистка форсунок дизеля

Специальная жидкость, позволяющая избавиться от загрязнений на запчастях, называется сольвент. Он подается из специальных резервуаров в виде топлива, которое одновременно чистит. При этом не затрагивается топливная рама, что является минусом технологии.

Чистка дизельных форсунок может быть произведена четырьмя способами:

• Промывочная жидкость заливается в бак. Метод отличается сомнительной эффективностью. Правильнее отнести его к превентивным методам, применение которых позволяет избежать возникновения проблемы. Но и в этом случае это не является гарантией, что отложений действительно не будет. Следует помнить, что если загрязнение серьезное, то заливка жидкости в бак может иметь плачевные последствия. Глобальное воздействие на отложения, накопившиеся во всей топливной системе, приведет к тому, что грязь просто отвалится, и ее грубые частицы попадут в камеру сгорания. Пострадает поршневая система. Степень повреждения предугадать сложно.
• Чистка элементов дизельного двигателя на ультразвуковом станке. Необходимо демонтировать запчасти. Метод эффективен и безвреден для других автомобильных деталей. Недостаток — очищаются только инжекторы, загрязнения на других элементах системы остаются.

Если вы обратились на СТО и мастер пришел к выводу, что проблема более глобальная, то чистить запчасти таким способом не стоит. Необходимо проверить всю топливную аппаратуру. Скорее всего, понадобится замена инжекторов с тщательной обработкой остальных деталей.

Главное преимущество способа — растворенная грязь не попадет в камеру сгорания

Важно, что ультразвуковая диагностика и предварительное тестирование всех форсунок дизеля позволяет выяснить, какому элементу нужна чистка, а какому — замена

Подключение к специальному аппарату. Подключение к установке позволяет промыть инжекторы в обход топливной системы. Демонтаж не нужен. Это хороший метод удаления отложений и нагара с поверхности дизельных форсунок и клапанов. Минус — отсутствие гарантии того, что запчасти будут промыты идеально и станут четко функционировать после процедуры.

Недостатком является отсутствие возможности определить деталь, работающую плохо и нуждающуюся в чистке. Нельзя исключать и тот факт, что вы проведете чистку форсунок дизеля, а в результате окажется, что им нужна полная замена по причине естественного износа.

Промывка обычным растворителем. Дизельный двигатель оборудован разборными элементами? Рекомендуется использовать данный способ чистки. Однако результат процедуры будет хуже, чем после применения ультразвуковой промывки. Особенность метода заключается в необходимости разбирать инжектор в идеально чистом помещении практически на стерильном столе. Если мельчайшая частичка будет не замечена, то работа не просто проделана зря, а необходима замена инжектора. По окончанию процедуры рабочие поверхности смазываются маслом (топливом) во избежание развития коррозии.

Выбор жидкости для промывки инжектора и двигателя

Итак, мы знаем, как применять присадки для топлива. Более сложную процедуру в европейских автосервисах проводят только специализированные СТО на соответствующем оборудовании. Но российского автолюбителя иностранной техникой не испугаешь. Наши «рукастые» мастера из подручных материалов изготавливают подобные устройства сами. Проще всего сделать прибор для прямой промывки. Особых хитростей здесь нет, нужно устройство, которое бы равномерно подало литр-полтора жидкости для промывки инжектора под небольшим давлением в топливную рампу. Давление можно создать вручную, а за основу можно взять даже пластиковую бутылку с соответствующими шлангами. Неудобно, опасно, зато дёшево и можно пользоваться в своём гараже.

Вкратце расскажем о результатах тестирований наиболее популярных качественных жидкостей для промывки инжектора, проведенного журналом «Потребитель». Промывка контрольных образцов проводилась двумя приёмами по 10 минут с перерывом между ними. Было использовано 1,5 литра средства каждой марки. Получены результаты:

 Результаты тестирования популярных средств для промывания

Как видно из таблицы, наилучшей очищающей способностью обладает отечественный LAVR. Однако, при самостоятельной очистке, если форсунки не снимать, начинать с наиболее агрессивных составов не стоит. Дело в том, что промывки при излишне частом использовании могут постепенно разрушать пластиковые и резиновые детали, свечи прокладки. При отсутствии опыта лучше использовать более мягкое средство, к примеру, AUTO PLUS. Кроме того, необходимо помнить об ограничениях для двигателей с прямым впрыском. А вообще, мы настоятельно советуем проводить процедуру очистки инжектора на специализированных станциях. Мастера сами определят, какой метод и составы использовать для вашего авто.

Промывка со снятием форсунок

Что понадобиться:

• Набор гаечных ключей;
• Уплотнительные колечки форсунок 16 шт;
• Очиститель карбюратора;
• Шприц;
• Штекер форсунок 1 шт. или фишки мама 2 шт;
• Провод двухжильный длинной до 1 м;
• Уплотнительные кольца впускного ресивера;

Процесс демонтажа форсунок

Предварительно сбрасываем давление в топливной рампе как это сделать написано выше.

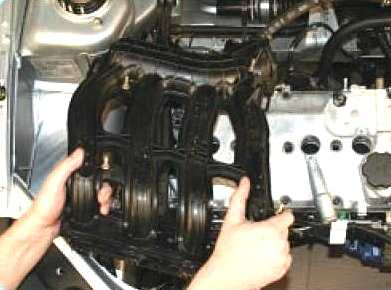

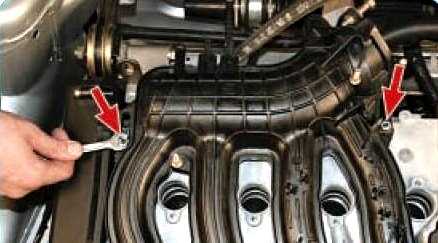

Для того чтобы демонтировать топливную рампу необходимо снять впускной коллектор.

Снимаем гофру впускного коллектора откручивая хомут от ДЗ и откручивая хомут от малой вентиляции картерных газов, снимаем фишку с датчика ДМРВ.

Снимаем фишку с каждой форсунки и демонтируем косу проводки.

Подготовка к промывке форсунок

Для того чтобы промыть снятые форсунки необходимо подготовить устройство для промывки. Промывка форсунок происходит под давлением. Для этого собираем схему питания форсунки. Форсунка получает питание напряжением от 9 до 12 В. Источником питания для открытия форсунки может послужить батарейка крона или аккумуляторная батарея автомобиля. Мы будем использовать аккумуляторную батарею.

Итак, приступим к сборке прибора для промывки форсунок на автомобиле лада

Для удобства лучше проводить процедуру вдвоем.

Необходимо подготовить шприц. Вытащить с него поршень, цилиндр шприца должен плотно надеваться на форсунку с кольцом. Так же вместо шприца можно использовать шланг подходящего диаметра и стянуть его хомутом. Мы будем использовать шланг.

Далее делаем скрутку проводов со штекером форсунок или с клеммами «мама».

Подключаем форсунку к источнику питания, соблюдая полярность. «+» и «-«

Форсунка должна щелкнуть — это значит форсунка открывается.

Держим форсунку и прыскаем очистителем карбюратора в шланг и держим, создавая давление в шланге между форсункой и баллоном с очистителем.

Совет

Для более легкой установки топливной рампы с форсунками в головку блока цилиндров, рекомендуется смазать уплотнительные кольца моторным маслом.

Теперь вы знаете, какими способами и как можно промыть форсунки. Мы надеемся, наша статья помогла вам, и вы выбрали удобный для себя метод промывки форсунок.

Причины загрязнения форсунок дизельного двигателя

Активное использование дизельного автомобиля требует его частых заправок. Не всегда качество топлива отвечает предъявляемым требованиям. Многие недобросовестные автозаправочные станции искусственно увеличивают объём дизельного топлива. Это сказывается на его качестве. Зачастую солярка может содержать разнообразные примеси ухудшающие работу топливной системы. Всё невозможно предусмотреть.

В процессе работы форсунки испытывают очень серьёзные нагрузки, проходя настоящее испытание на прочность. На их действуют высокие температуры и давление. Сгорание дизельного топлива приводит к образованию нагара, оседающего на форсунках. Как известно солярка содержит изрядное количество парафинов. Высокие температуры преобразуют парафиновые соединения в твёрдые образования.

Подобные отложения нарушают нормальную работу форсунок, замедляя подачу топлива. Если очистка устройств подачи топлива длительное время не выполнялась, их отдельные элементы могут деформироваться. Качество подачи топлива заметно ухудшается. Неравномерная подача солярки приводит к снижению эффективности работы мотора и даже отражается на расходе топлива.

Промывка топливной системы дизеля своими руками

Появление первых симптомов загрязнения форсунок требует от автовладельца не только диагностики неисправности, но и проведения комплекса мероприятий по промывке топливной системы.

От своевременности выполнения этой работы зависят будущие расходы автовладельца. Хроническое загрязнение приводит к поломке дорогостоящих деталей и необходимости их замены.

Самостоятельная очистка топливной системы дизельного двигателя чаще всего производится с применением специальных присадок, которые добавляются в топливный бак, смешиваются с горючим и обеспечивают качественную очистку от различного «мусора».

После применения присадки можно использовать автомобиль в обычном режиме, будучи уверенным в эффективном действии изделия.

Промывочный состав смешивается с горючим, проходит весь путь по топливной системе дизеля, подается к форсункам и в цилиндры, где сгорает под действием давления.

Для получения результата желательно отдавать предпочтение изделиям известных брендов.

Экономия в этом вопросе может привести к отсутствию результатов или еще большому загрязнению системы.

Специалисты отмечают, что такой способ малоэффективен, ведь убрать 100% загрязнений не получится.

Но с определенным процентом «мусора» присадка справляется, устраняя главные признаки неисправности — рост расхода топлива, уменьшение динамики и падение мощности двигателя.

Хороший результат дает регулярное применение присадок, выполняющих профилактическую функцию. В результате топливная система длительное время сохраняется чистой, а в ее промывке на СТО нет необходимости.

Если автовладелец длительное время не обслуживал систему, убрать стойкие загрязнения вряд ли получится. В такой ситуации лучше обратиться на сервис, где очистка производится с помощью специального оборудования.

Нельзя не отметить еще ряд способов промывки форсунок дизеля. Один из них — демонтаж изделий для их прямой очистки посредством имитации работы.

Такой вариант подходит для двигателей старого образца, но в случае с новыми дизельными моторами он опасен. Главный риск заключается в сложности демонтажа форсунки. Даже если последнюю и получится снять, остается высокий риск повреждения устройства.

В итоге придется покупать новую деталь, стоимость которой в несколько раз перекроет экономию самостоятельной замены.

Существует еще один вариант очистки — применение промывочной жидкости.

Ниже рассмотрим принцип выполнения работы на примере состава от производителя Wynns.

Алгоритм действий:

• Берите пару бензиностойких шлангов, имеющих длину 70-80 см. Диаметр одной трубки должен быть 0,8 см, а второй — 1,0 см.
• Снимите родные трубки с ТНВД и наденьте на их места приобретенные изделия. Вторые края шлангов поставьте в емкость с залитым в нее средством.
• На более толстую трубку, которая подает жидкость в ТНВД, поставьте стандартный фильтр с Жигулей. При этом будьте внимательны — шланг должен доставать до дна емкости, чтобы исключить захват воздуха. При этом сама бутылка должна закрепляться под капотом.
• Заведите двигатель и оставьте его поработать в течение 15 минут на ХХ. После этого несколько раз нажмите на педаль акселератора, выждите еще 3-4 минуты и глушите мотор.
• Подождите 15-20 минут, пока жидкость полностью не остынет, а отложения не отстанут от поверхности.
• Проводите рассмотренные выше процедуры до момента, пока не кончится состав для промывки.

Внимательно следите за наличием смеси. Нельзя допустить, чтобы дизельный мотор заглох из-за нехватки жидкости. На многих современных авто во внутренней части ТНВД установлена электроника, охлаждаемая топливом.

В случае дефицита промывочной жидкости или горючего она может пострадать. Чтобы оптимизировать промывку, можно сделать специальный змеевик и опустить его в ведро для обеспечения качественного охлаждения жидкости.

После выработки состава верните топливные трубки на прежние места и заведите мотор. Как только работа дизельного двигателя нормализуется, глушите его.

Работа по самостоятельной промывке топливной системы завершена, а автомобиль готов к эксплуатации.

Будьте осторожны и помните об опасности рабочей жидкости. Она помогает отмыть руки, но после ее применения желательно обдать кожу чистой водой и смазать кремом.

Если ТНВД машины сильно загрязнен, рекомендуется взять две банки с жидкостью, после чего действовать по описанном выше алгоритму. Выработайте содержимое банки до конца, чтобы мотор не заглох.

После этого глушите дизельный двигатель, и на следующий день выполняйте ту же манипуляцию, но уже с применением второй банки.

По завершении работы остается все вернуть на место.

Демонтаж

Прежде чем прочистить форсунки, необходимо изъять их из системы. Это делается для более тщательного очищения дизельных форсунок. Демонтаж производится по следующему алгоритму:

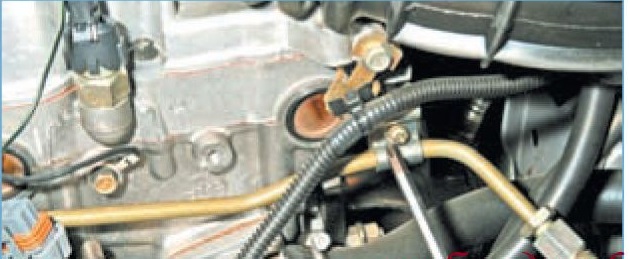

1. Откручиваются гайки, при помощи которых топливная рейка крепится к впускному коллектору.
2. Открепляется регулятор топливного давления.
3. Снимается рейка вместе с форсунками.
4. Извлекаются форсунки из гнезд, для того чтобы почистить их.

Все эти действия лучше всего производить после того, как автомобиль несколько часов простоял без работы. Это позволяет снизить давление в топливной системе транспортного средства.

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

Течь солярки из форсунки

Форсунки дизеля дают течь топлива по причине нарушения уплотнения торца иглы. При этом утечка может быть как незначительная, так и существенная. Зависит это от степени ухудшения посадки уплотняющего конуса.

Форсунка с течью

Первым действием при обнаружении такой неисправности должна быть притирка торца иглы к седлу. Для этого используется тонкая шлифовальная паста, разбавленная керосином. Следует избегать попадания смеси в зазор с направляющей втулкой.

В конце необходимо промыть все элементы дизтопливом или керосином. После продуть сжатым воздухом. Произведя сборку проконтролировать отсутствие течи. Если притирка не помогла, необходима замена форсунок двигателя.

Как почистить форсунки инжектора

Современные бензиновые автомобили уже не используют карбюратор для дозировки и подачи топлива. Они снабжены инжекторами, второе название которых — топливные форсунки. Смысл их работы заключается в распылении (впрыске) топлива в камеру сгорания. Различаются компоненты именно по способу впрыска. Они могут быть:

• механическими;
• электромагнитными;
• пьезоэлектрическими;
• гидравлическими.

Но принцип их работы остаётся общим независимо от вида.

Для бесперебойной работы «движка» важно, чтобы топливная система была чистой. Засорение — это не только повышенный расход топлива, но еще и сложности при запуске мотора

Тем, кто не хочет платить лишние деньги автосервисам за относительно несложную работу, будет полезно узнать, как провести чистку форсунок автомобильного двигателя самостоятельно.

Для чего надо промывать инжекторы?

В процессе сгорания топливовоздушной смеси происходит образование смоляного налета, который откладывается не только в камерах сгорания силового агрегата, но и в соплах , постепенно загрязняя их. Диаметр и форма отверстия в форсунке, через которое подается горючее, со временем меняется. Это приводит не только к недостаточной подаче, но и к изменению процесса распыления. Смесь становится неоднородной — вместо топливного тумана подаются струйки бензина. В смеси может быть избыточное количество бензина или кислорода. Это негативно влияет на производительность мотора, расход топлива и т.д. Зимой, когда топливо хуже испаряется, загрязнение происходит более интенсивно.

Для восстановления нормальной работы мотора и нужно иногда очищать форсунку, удаляя все отложения внутри их каналов.

Компонент сконструирован так, что при использовании «идеального» бензина очистка не нужна. Например, высококачественное европейское топливо избавляет автолюбителей из ЕС от работ по чистке форсунок автомобильного двигателя.
