Обороты холостого хода карбюраторного двигателя не поддаются регулировке

Как отрегулировать и настроить инжектор своими руками

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя, карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются инжекторной системой подачи топлива. Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Самостоятельная регулировка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру, вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

• резвый старт,
• плавный ход при малых нагрузках,
• ровную тягу на повышенных передачах,
• снижение расхода топлива на 0,5-3 литра на 100 км.

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

• отключить аккумулятор;
• снять регулятор холостого хода;
• промыть и продуть сжатым воздухом посадочный канал, разобрать регулятор, проверить направляющую втулку и заменить ее, при увеличенном износе;
• визуально осмотреть иглу и при обнаружении видимых дефектов ее заменить;

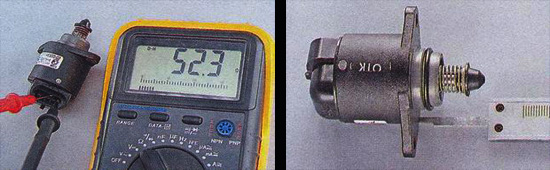

• проверить тестером исправность обмотки регулятора и очистить ее контакты;
• установить регулятор на место, подсоединить разъем питания, подключить аккумулятор;
• завести двигатель и проверить его работу на разных режимах;

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.

Устройство карбюратора ВАЗ 2107 (схема)

Сначала хочется подчеркнуть, что отдельные версии карбюраторов могут существенно отличаться друг от друга, так как они используются лишь на определенных автомобилях. В нашем случае ситуация выглядит следующим образом:

• Версия ДААЗ 2107-1107010 используется исключительно на моделях ВАЗ 2105-2107.
• Версия ДААЗ 2107-1107010-10 устанавливается на моторы ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, у которых нет вакуум-корректора.
• Версия ДААЗ 2107-1107010-20 применяется исключительно на моторах наиболее свежих ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ВАЗ 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• переходная система двух камер;
• запорный клапан холостого хода;
• дроссельная заслонка;
• отделение отвода картерных газов;
• эконостат.

Более подробная информация вам просто не нужна, так как для регулировки карбюратора ВАЗ 2107 она не пригодится. В состав карбюратора данного автомобиля входят следующие устройства, которые обеспечивают, а также распределяют горючую смесь:

1. Поддержка старта и прогрева мотора.
2. Система эконостата.
3. Поддержка стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Главная дозирующая камера, в которой расположены жиклеры топлива и воздуха, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Прежде чем выполнять чистку карбюратора ВАЗ 2107 и его дальнейшую настройку, необходимо четко понимать, что не стоит разбирать те элементы, которые нормально выполняют свои функции. В особенности нужно быть очень осторожным с дозирующей системой.

ваз 2107 инжектор на хх плавают обороты чек горит — Автосайт

Ваша любимая машина на холостом ходу дергается? На скорости все хорошо и трогается отлично, а на холостом ходу просто танцует? Появились неисправности зажигания или топливной системы, например, загорелся сигнал check engine («проверь двигатель»), или

Ваша любимая машина на холостом ходу дергается? На скорости все хорошо и трогается отлично, а на холостом ходу просто танцует? Появились неисправности зажигания или топливной системы, например, загорелся сигнал check engine («проверь двигатель»), или появились проблемы запуска двигателя, машина плохо заводится, плавают обороты?, — это верный сигнал обратить внимание на здоровье Вашего автомобиля и найти причину неисправности. После нескольких лет эксплуатации

Нормальный запуск, но вместо плавного понижения оборотов по мере прогрева, вдруг возникает «провал» оборотов с периодичностью нескольких секунд. Обороты резко скачкообразно меняются в диапазоне 1300-500

После нескольких лет эксплуатации. Нормальный запуск, но вместо плавного понижения оборотов по мере прогрева, вдруг возникает «провал» оборотов с периодичностью нескольких секунд. Обороты резко скачкообразно меняются в диапазоне 1300-500

Но постепенно эффект этот нарастает. Причиной оказался датчик температуры двигателя. Конечно, лучшее решение — его замена.

Обычно плавают обороты у двигателей с электронным впрыском топлива и связан с нештатным подсосом воздуха

И вот, когда поступает «лишний» воздух, а датчик положения дроссельной заслонки «говорит», что его не должно быть, датчик температуры — что двигатель уже вышел из режима прогрева и топлива надо лить поменьше, в результате у «того компьютера» «крыша едет», он не знает, что ему с этим «лишним» воздухом делать.

Причина плавания оборотов, которая встречалась на двигателях с впрыском, это заедание клапана вентиляции картера двигателя.

Вся эта ситуация приводит к тому, что обороты двигателя периодически начинают изменятся: то 800 об/мин, то 1200 об/мин, и так с периодом около 3-х секунд. Можно также сказать, что в этом случае нарушается автоматическое регулирование системы питания и обороты начинают плавать.

У карбюраторных двигателей причиной плавания оборотов двигателя может быть неправильная регулировка какого-нибудь серводвигателя, который приоткрывает дроссельную заслонку в тех или иных случаях

А то потом окажется, что в каком-то режиме работы появляются провалы в газе, обороты плавают, большой расход топлива и так далее.

В дизельных двигателях этот дефект (плавают обороты) может проявляться не только на холостом ходу, но и при 1000 об/мин, и при 1500 об/мин. Причина этого до сих пор была одна — заело подвижные лопасти в питающем насосе. Заедание происходит только из-за ржавчины, а она — из-за воды в топливе

Вообще-то существуют рекомендации на тот случай, когда вы собираетесь поставить свой автомобиль с дизельным двигателем на длительную стоянку. Допустим, вам надо уезжать на месяц в командировку

Двигатель при этом будет дымить, но зато все детали в ТНВД покроются тонкой масляной пленкой.

Если Ваша машина «дергается» (плавают обороты), обратитесь к нам. Мы проведем полную или частичную диагностику автомобиля. Назад к спискуНеисправности системы зажигания Слет диагностов Замена свечей Авто ремонт СТО (Киев) Неисправности автомобиля Инжекторный двигатель Check Engine Причины неисправности автомобиля Промывка инжектора. Чистка инжектора. Промывка форсунок.

Чистка форсунок Свечи ВАЗ Программы диагностики Лямбда зонд (lambda) Заметки Инжекторщика Обороты холостого хода, проверка и регулировка Клапан холостого хода (КХХ) Регулятор холостого хода Холостой ход Ремонт двигателя автомобиля Расходомер воздуха на авто Свечи зажигания Форсунки — Общие сведения Размышления диагноста Что такое OBD II (обд)? Часто задаваемые вопросы (FAQ) (ремонт ВАЗ) Диагностика инжектора Авторемонт

Полезные советы → Как правильно выйти из заноса

Полезные советы → Правила зимнего вождения

Полезные советы → Секретные буквы в вашем автомобиле

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно переехать «лежачего полицейского»

Основные неисправности карбюратора на ВАЗ 2107. Все решаемо. Прочитай »

У водителей всегда возникают неприятные ощущения, когда неисправность карбюратора на ВАЗ 2107 начинает оказывать серьезное влияние на работу мотора. Кроме того, что двигатель работает рывками, он может заглохнуть на светофоре при холостом ходу и больше не завестись, или потерять динамику разгона и с трудом преодолевать самые безобидные подъемы. Неисправность карбюратора на ВАЗ 2107, кстати, последней серийной заднеприводной модели

славного вазовского семейства, явление не редкое и диагностировать его возможно сразу после запуска двигателя. Если перебои в удержании холостых оборотов в первые минуты работы мотора можно списать на его непрогретость, то нестабильность частоты вращения вала после 5-10 минут разогрева – явный признак, что с карбюратором не все в норме.

Статья по теме «».Неисправности и их устранение Нарушение режима холостого хода может свидетельствовать о попадании грязи в топливный жиклер

. Прочищать жиклеры лучше всего сжатым воздухом, для чего их необходимо снять и продуть каналы подачи топлива.

Также на стабильность работы двигателя может повлиять нарушения в системе подачи электропитания от бортовой сети автомобиля к электромагнитному клапану. Проверку исправности проводки можно проверить при помощи тестера или простейшей «контрольки» — лампочки с двумя проводками.

Передозировка топлива

, которое поступает в карбюраторную камеру, вызвана повреждением герметичности поплавка в механизме подачи бензина. Устраняется путем замены, как самой поплавковой иглы, так и седла, к которому она подсоединена. После операции по замене и ремонту механизма подачи, он должен быть отрегулирован.

Нарушение параметров зазоров между контактными площадками прерывателя приводит к сбою в устойчивости оборотов двигателя. При уменьшении зазора ниже нормативного, а это 0,4 мм, происходит образование избыточной искры, а при увеличении зазора, образуется искра недостаточной наполненности.

Статья по теме «».

Установка требуемого зазора, а также замена подшипника прерывателя приведет к стабилизации частоты оборотов. Люфт в подшипнике образовывается как по причине эксплуатационного износа. Так может быть вызван скрытым заводским дефектом.

На энергетическую наполняемость искры может повлиять потеря характеристик сопротивляемости резистора, который установлен на бегунке. Пробой резистора в дороге – ситуация неприятная, но легко и быстро поправимая

. Опытные водители знакомы с этой карбюраторной болезнью и всегда имеют в ремкомплекте кусок тонкой стальной проволоки.

Для того, чтобы добраться до места, где можно будет заменить резистор, достаточно обмотать ножки вышедшего из строя резистора такой проволокой. Главное, это не забыть затем поменять резистор.

Потеря динамики разгона

Иногда возникает ситуация, когда , никаких нарушений или сбоев в работе двигателя не обнаружено. Мотор уверенно и стабильно держит заданные обороты на холостом ходу и ничего не предвещает возникновения каверз с его стороны. Однако, как только водитель хочет во время движения сделать обгон и нажимает на педаль «газ», он замечает, что скорость набирается не резко, а, мягко говоря, достаточно лениво. Это явный признак, что произошло нарушение в работе карбюратора.

Заодно . Лишним не будет.

Такое нарушение может быть вызвано:

• нет герметичности в камере поплавка;
• не хватает давления в топливной магистрали и поэтому объем впрыска занижен;
• запаздывает искра;
• нарушение в работе прерывателя, увеличение межконтактного расстояния;
• уменьшился пропускной диаметр жиклера;
• попадание конденсата в первичную камеру и др.

Сохранить:

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2101-ВАЗ 2107?

Примечание! Прежде чем начать замену, обязательно помните то что заменять данный датчик нужно только на холодном двигателе, так как после того как вы его извлечёте из того самого отверстия, то из этого отверстия сразу же потечёт охлаждающая жидкость, а если двигатель будет очень горячий (При горячем двигателе давление в системе очень сильно возрастает), то из этого отверстия не потечёт охлаждающая жидкость, а просто выплеснется под очень сильным напором да и ещё будет она при этом очень горячая и если она вдруг попадёт на вас, то возможно нанесёт ожоги поэтому с температурой данной жидкости будьте очень аккуратны!

Да ещё кой что перед покупкой какого либо датчика просмотрите на старом вашем датчике маркировку которая на нём нанесена и уже по ней покупайте новый датчик, потому что они должны будут обязательно сходиться между собой и да к слову, на большинстве автомобилей классического производства применяется датчик температуры охлаждающей жидкости типа ТМ 106, поэтому учтите это тоже перед покупкой!

Перед тем как вы приступите к работе, обесточьте так же аккумуляторную батарею чтобы на 100% обезопасить провода от короткого замыкания, а то если на них попадёт влага тогда они у вас могут сгореть поэтому будьте более аккуратны! (Более подробно о том как обесточит аккумулятор, см. в статье: «Замена аккумулятора» в пункте 1)

Снятие: 1) В самом начале операции снимите защитный чехол с датчика и отсоедините провод который к нему ещё подсоединяется, после чего взяв в руки гаечный ключ, либо же торцевой ключ, либо же головку и отверните с их помощью сам датчик за резьбовую гайку которая идёт как одно целое вместе с датчиком.

2) Затем когда датчик уже будет почти отвёрнут, отложите все инструменты в сторонку и при помощи одно руки понемногу начните выворачивать датчик, а когда датчик уже вот вот отвёрнётся, то возьмите в руки либо просто новый датчик, либо же просто заткнёте отверстие рукой чтобы не вытекала жидкость, после того как вы примете решение проделайте следующие, выворачивайте значит полностью сам датчик и после того как он будет вывернут резко убирайте его и на его место можете сразу же поставить новый, либо же просто заткнуть отверстие рукой.

Примечание! Если вы хотите чтобы из данного отверстия не полилась охлаждающая жидкость, то в таком случае слейте её из системы до такого уровня, чтобы она была ниже этого датчика и соответственно ниже самого отверстия! (О том как слить жидкость, см. в статье: «Замена охлаждающей жидкости на ВАЗ»)

Установка: Устанавливается новый датчик на своё место в обратном порядке снятию, по необходимо добавьте охлаждающую жидкость в расширительный бачок.

Примечание! Если вам нужно будет вдруг проверить работает ли у вас старый датчик либо же нет, тогда перейдите по ссылке которая будет указана чуть позже и там будет интересная статья, в которой подробно описано как проверяется датчик температуры охлаждающей жидкости на работоспособность! (О том как проверить датчик, см. в статье: «Проверка датчиков приборов»)

Не хватает воздуха

Часто автомобиль заводится хорошо, на подсосе едет, но только стоит подсос отключить, двигатель глохнет. Это говорит только об одном — нехватка воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо выкрутить и прочистить. Затем проверить, машина не должна глохнуть без подсоса.

Существует невероятное количество причин некачественной работы агрегатов автомобиля с похожими симптомами, но разобраться в них может только специалист с набором профессиональных инструментов для диагностики. Но если вы чувствуете в себе уверенность – дерзайте, в автосервисах ВАЗ уже вас ждут.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода

Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для «классики» она составляет – 820-900 оборотов/мин).

2. Вращая винт качества , находим такое его положение, при котором обороты будут максимальными .

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без «троения» на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные. 2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ. 3. см. п.1 4. см. п.2 5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта «количества», двигатель должен сразу заглохнуть.

Если при закручивании винта «качества» до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ). Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного холостого хода карбюратора ВАЗ 2107.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода

Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

Типы карбюратора

Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:

 Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.

 Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.

Узлы карбюратора, которые подлежат регулировке:

Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:

•  затруднение при запуске двигателя, долгие «выстрелы»;
•  вялый разгон автомобиля;
• всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
• повышенный расход бензина.

Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.

В первую очередь регулируется поплавковая система, так удобнее.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Почему обороты двигателя неустойчивые?

Если речь идет о карбюраторе, то можно выделить несколько причин:

1. Карбюратор засорен, движение воздуха и бензина становится невозможным.
2. Нарушена работа электромагнитного клапана – сгорела обмотка или засорение жиклера.
3. Засорены топливные фильтры или воздушный.
4. Неправильные регулировки карбюратора ВАЗ 2107.

В большинстве случаев виновником становится электромагнитный клапан. Его внешний вид показан на фото. Он необходим в системе питания для следующей цели – открывает подачу топлива при включении зажигания и закрывает при отключении. Следовательно, мотор сразу же после выключения зажигания останавливается.

Электромагнитный клапан карбюратора ВАЗ 2107 – это небольшое устройство, состоящее из следующих элементов:

Корпус.
Обмотка (один конец соединен с металлическим корпусом).
Шток, выполняющий функции клапана, открывающего и закрывающего подачу топлива на холостом ходу.
Медный жиклер с отверстиями

Обратите внимание на то, что жиклеры имеют маркировку, существует несколько размеров.. Работает электромагнитный клапан только тогда, когда включено зажигание

Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт

Работает электромагнитный клапан только тогда, когда включено зажигание. Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.
