Что такое карбюратор и в чем его секрет?

Что такое карбюратор и для чего он нужен?

Чтобы двигатель внутреннего сгорания работал в оптимальном режиме, необходимо смешать топливо и воздух в определенной пропорции и подать эту смесь в камеру сгорания. Параметры смеси могут меняться в зависимости от режима работы ДВС, потребление топлива – тоже, а значит, необходимо устройство, которое в автоматическом режиме будет всё это делать.

Карбюратор – устройство для смешивания воздуха с топливом. В результате его работы в нужный момент в камеру сгорания двигателя поступает смешанный с воздухом распыленный бензин, готовый к воспламенению. Несмотря на то, что карбюратор один на несколько цилиндров, смесь через впускной коллектор всегда попадает в нужное место благодаря слаженной системе работы всех элементов ДВС.

Принцип работы карбюратора

Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.

Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.

В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.

В новейших устройствах помимо смесительной и поплавковой камер, находится также пусковое и дозирующее устройство, конструкция холостого хода, экономайзер, ускорительный насос. Устаревшие модели не обеспечивают полноценную работу мотора, поскольку в зависимости от того, холодный или горячий двигатель, смесь должна быть разной. Если запускают холодный двигатель, требуется горючая смесь, обогащенная топливом. В случае, когда мотор долго работал, необходима смесь с небольшим включением топлива.

Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.

С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.

Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.

Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.

Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.

Ремонт карбюратора ДААЗ 2107 самостоятельно

Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.

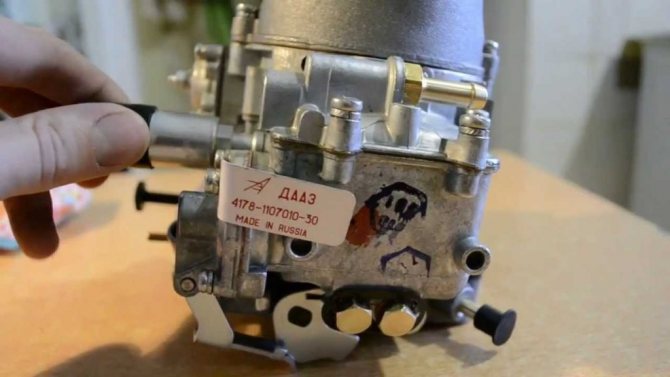

Карбюратор ДААЗ в сборе

Как определить неисправность карбюратора

В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:

• Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
• Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
• При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
• Невозможно запустить двигатель «на холодную».
• Мотор нельзя завести с первой попытки.
• Сильно увеличился расход топлива при езде.

Статья в тему: Сколько стоит в среднем новый автомобиль в России

Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.

Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.

Что это такое?

Карбюратор в народе часто называют словом «карб». А почему карбюратор называется карбюратором? Произошёл этот термин от французского слова Carburateur, который переводится как карбюрация – смешивание.

А что делает карбюратор в машине простыми словами, к чему он относится? Это узел питания двигателя, который «готовит» наилучшую горючую смесь путём добавления в бензин кислорода в определённой пропорции. Затем готовая смесь подаётся в цилиндры двигателя, обеспечивая его нужной энергией. Смешивание компонентов происходит в такой пропорции, которая необходима для текущей работы мотора. Регулирует этот процесс дроссельная заслонка, которая может сделать смесь как обеднённой, так и обогащённой.

Обратимся к истории. В начале развития двигателестроения в качестве топлива использовали светильный газ, который имел высокую цену, а также его было сложно применять.

Во второй половине 19 века светильный газ заменили на дешёвое и доступное жидкое топливо, для сгорания которого был необходим кислород. Чтобы приготовить горючую смесь, требовалось устройство, которое бы могло её приготовить, причём в нужных пропорциях.

Что было дальше? Открытие ранней модели карбюратора произошло в далёком 1814 году. Кто изобрёл карбюратор? Описание конструкции придумал изобретатель из Италии Луиджи де Кристофорис. Далее в 1838 г. Уильям Бартнер получил патент на карбюратор для ДВС.

Самый первый автомобиль с карбюраторным мотором сконструировал механик Зигфрид Маркус в 1864 году. А уже в 1876 году Николаус Отто сделал 4-хтактный ДВС на жидком топливе с единственным цилиндром.

Зигфрид Самуэль Маркус и его экспериментальный автомобиль

Для того чтобы получить наилучшую горючую смесь, жидкое топливо приходилось нагревать, пары которого смешивались с кислородом. Поскольку этот процесс был сложным, он не получил большой популярности. Инженеры принялись дорабатывать это устройство.

В 1895 году В. Майбах и Г. Даймлер создали такую конструкцию двухцилиндрового V-образного ДВС, в котором имелся карбюратор, распыляющий топливо. Именно этот прототип стал основой для будущих разработок. Действие этого карбюратора основано на том, что при повышении скорости потока топлива давление в устройстве снижается.

Этот принцип прекрасно демонстрирует трубка Вентури, работу который изучают в школьном курсе физике. При помощи мотора воздух всасывается и проходит через дроссельную заслонку. При этом создаётся разряжение, которое всасывает капельки топлива и они сразу же испаряются. Таким образом, создаётся топливовоздушная смесь. Если заслонка открыта сильнее, то воздух будет сильнее обогащён топливом и наоборот.

Трубка Вентури

Эта схема дозирования бензина не совсем эффективна. Объясню почему. Существует такое понятие как стехиометрический состав горючей смеси, который составляет 14,7 кг воздуха на 1 кг жидкого топлива. Это соотношение при небольших нагрузках следует уменьшать, при разгоне – повышать, а при торможении двигателем вообще надо отключать подачу топлива. А для выполнения этих условий в карбюратор необходимо включать дополнительные компоненты, которые придумали в последующие десятилетия.

В 1907 году придумали карбюратор с распылителем в середине воздушного потока, причём процесс распыления происходил при помощи сложного алгоритма. Благодаря этому при повышенных нагрузках устройство работало гораздо эффективнее. После этого были созданы так называемые системы компенсации смеси, как Cudell, Zenith и Palace, которые применяются в современных устройствах.

А в 1910 году Марсель Меннессон создаёт знаменитый карбюратор Solex, принцип работы которого практически не изменился. Со временем выпускались всё более мощные двигатели, а конструкции смесеобразователей всё более усложнялись.

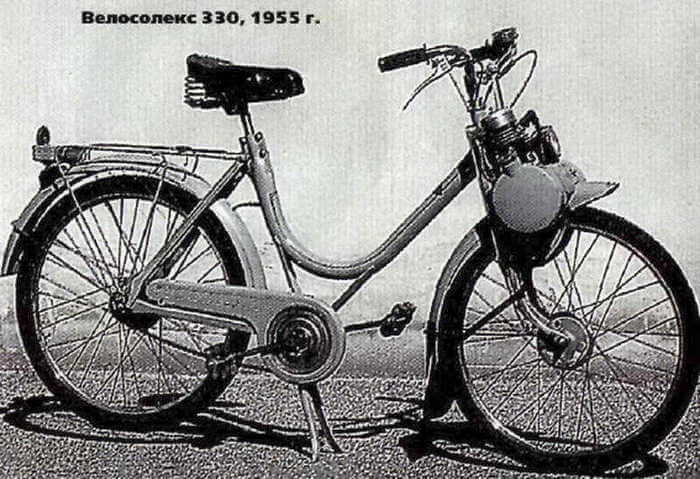

Мотовелосипед Вело Солекс

Из чего был сделан карбюратор, из какого металла и сплава? Всего существует 3 типа материалов, из которых производят карбюраторы. Это чугун, алюминий и цинк. После 1930-х гг. чугун заменили на цинк, а с 1960 г. почти весь цинк был заменён на алюминий.

Современное устройство независимо от типа всегда имеет обязательные компоненты, такие как дозирующая система, распыляющие диффузоры, поплавковая камера, воздушные заслонки и другие компоненты, которые помогают обеднять или обогащать горючую смесь.

За многие десятки лет были разработаны 3 базовых типа карбюраторов: барботажные, мембранно-игольчатые и поплавковые (о них подробнее напишу ниже). Последние стали повсеместно использовать во второй половине 20 века, в том числе и на советские автомобили.

Принцип работы поплавкового карбюратора

Когда уровень горючего, по мере его расходования, в поплавковой камере снижается, то и поплавок опускается вместе с иглой. Эта опустившаяся игла открывает доступ для подачи в камеру следующей порции топлива. Когда же камера заполняется бензином на должный уровень, поплавок поднимается, а игла при этом одновременно перекрывает горючему доступ. Так этот поплавковый клапан поддерживает постоянный уровень бензина в рабочей полости.

В поплавковой камере карбюратора имеется специальное балансировочное отверстие. Благодаря ему в поплавковой камере поддерживается атмосферное давление. Практически во всех серийно выпускаемых карбюраторах, работающих с воздушными фильтрами, вместо роль данного отверстия выполняет балансировочный канал поплавковой камеры, который ведёт не в атмосферу, а в полость воздушного фильтра,либо в верхнюю часть смесительной камеры. При таком решении дросселирующее влияние фильтра отражается равномерно на всей газодинамике карбюратора, который становится балансированным.

Следующий ключевой элемент карбюратора – жиклёр – располагается внизу поплавковой камеры. Жиклёр работает в качестве калибратора, обеспечивая дозированную подачу топлива. Сквозь жиклёр горючее попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

В смесительной камере расположены диффузор – трубка Вентури и впускной трубопровод, который распределит приготовленную топливную смесь по цилиндрам. Распылитель находится в самой узкой части диффузора, где скорость потока достигает максимума, а давление уменьшается до минимума. Под воздействием разности давлений бензин выбрасывается из распылителя, дробится и распыляется в струе воздуха, и, при перемешивании с ним, образует горючую топливно-воздушную смесь.

В последующем вместо одиночного диффузора в карбюраторах был использован двойной. Этот дополнительный диффузор имеет малые размеры и располагается концентрически в главном диффузоре. Вместо жидкого топлива в карбюраторах современной конструкции в распылитель подаётся не гомогенное жидкое топливо, а эмульсия из бензина и воздуха. При такой конструкции достигается более качественное распыление горючего.

Количество топливно-воздушной смеси, которая поступает для сгорания в цилиндры двигателя, регулируется дроссельной заслонкой.У горизонтальный карбюраторов вместо поворотной заслонки применён шибер – золотник.

Пусковое устройство

Наиболее распространенным устройством для обогащения горючей смеси при запуске двигателя является воздушная заслонка 12, установленная в воздушном патрубке карбюратора.

При запуске двигателя дроссельную заслонку слегка открывают, а воздушную заслонку прикрывают. Вследствие этого при провертывании коленчатого вала двигателя в карбюраторе создается сильное разрежение и бензин вытекает изо всех жиклеров — горючая смесь обогащается.

Воздушная заслонка имеет предохранительный клапан 11, который открывается автоматически, как только двигатель начинает работать.

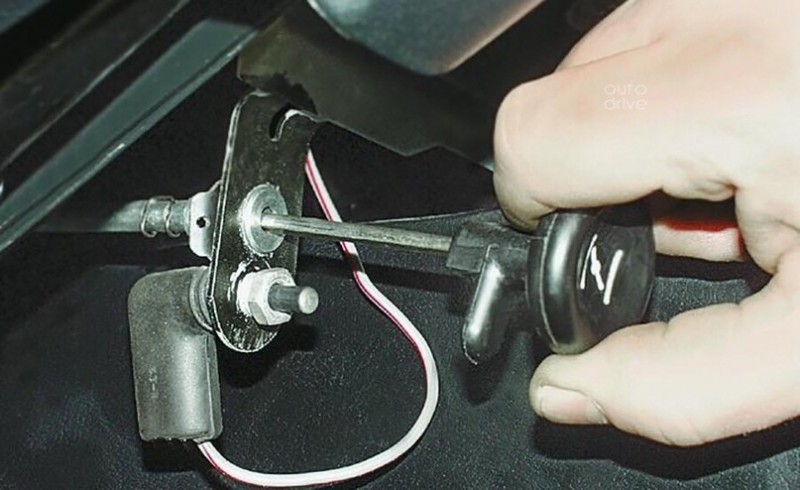

Управление воздушной заслонкой осуществляется при помощи кнопки, расположенной на щитке приборов и соединенной с заслонкой гибкой тягой.

По мере прогрева двигателя воздушную заслонку постепенно открывают. Работа двигателя с прикрытой воздушной заслонкой должна быть по возможности кратковременной, так как сильное обогащение горючей смеси при работе холодного двигателя вызывает его повышенный износ.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива. Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

Первый карбюратор с системой распределённого впрыска топлива был выпущен компанией Bosch

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива. Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

https://youtube.com/watch?v=-iYxxRFBWUo

• Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
• Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
• Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется , который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Из чего состоит стандартный карбюратор

Из чего состоит стандартный карбюратор: 1 — топливопровод; 2 — игольчатый клапан; 3 — отверстие в крышке поплавковой камеры; 4 — распылитель; 5 — воздушная заслонка; 6 — диффузор; 7 — дроссельная заслонка; 8 — смесительная камера; 9 — топливный жиклер; 10 — поплавок; 11 — поплавковая камера.

Современный механизм состоит из четырех основных элементов:

1. Сама камера с поплавком;
2. Жиклер;
3. Распылитель;
4. Диффузор;
5. Дроссельная заслонка.

Поплавковая камера

Полость камеры разделена на два отсека. Первый отсек контролирует наличие и поступление топлива в пределах узла. С её помощью происходит бесперебойное и непрерывное снабжение мотора топливом, независимо от условий. Незамысловатый механизм предусматривает, что внутри камеры находится поплавок, который цепляется за игольчатый клапан, расположенный у начала отверстия канала. Этот процесс обеспечивает подачу бензина из топливного бака.

Поплавковая камера: 1 – поплавок; 2 — ограничитель хода поплавка; 3-регулировка уровня топлива; 4 – уровень топлива в поплавковой камере.

По мере испарения топлива и снижения его уровня, поплавок погружается ниже, а клапан расширяется, за счет чего происходит очередное впрыскивание топлива внутрь полости. Если случается обратный процесс, то поплавок наоборот поднимается, а клапан сужается.

Второй камерный отсек служит для замешивания горючего и воздуха.

Диффузор

Когда бензин и воздушный поток соединяются воедино, то попадают в диффузор. Так как отверстие его очень маленькое, при попадании в него скорость циркуляции смеси увеличивается.

Диффузор карбюратора

Жиклер

Специальный вставочный механизм, с отверстием посередине. Оно сквозное и имеет определенный диаметр. Именно жиклер отвечает за подачу необходимого количества топлива.

Жиклеры

Итак, представим себе процесс. Сначала запускается двигатель, после чего поршень цилиндра начинает давить вниз, создавая разряжение. Из-за этого эффекта происходит усиленное засасывание воздуха при помощи заборника с фильтром, который установлен на карбюраторе.

Дроссельная и воздушная заслонки

Воздушная заслонка помогает следить за уровнем обогащенности горючего. При закрытии прохода случается излишнее обогащение (повышенное содержание смеси), которое влечет остановку работы мотора. Дроссельная заслонка установлена позади диффузора, поэтому перекрывая канал она регулирует скорость движения топливновоздушной массы.

Дроссельная заслонка

Когда водитель нажимает на акселератор, он таким образом воздействует на дроссель.

Так выглядит упрощенный вариант карбюраторной схемы. Но на самом деле он состоит из множества элементов и сложных механизмов, потому что эксплуатация двигателя происходит в разных условиях климата и рельефа, в зависимости от этого требуется различный состав топлива.

Именно по этой причине у современной поплавковой системы такое многоступенчатое устройство с вспомогательным оборудованием и дополнительными системами. Учитывая эти факторы карбюратор способен приготовить смесь для каждого случая.

Какие еще системные элементы дополняют конструкцию карбюратора?

1. Пусковой механизм;
2. Дозирующий механизм;
3. Система холостого хода;
4. Ускорительный насос;
5. Экономайзер;
6. Эконостат.

Всякий элемент выполняет свою роль для поддержания нормального рабочего состояния агрегата.

Вопрос 6: Двигатель глохнет, смесь бедная, почему так?

Чрезмерно богатая или обедненная смесь – причина многих бед большинства карбюраторов. Если богатая смесь может указывать на перестроенный карбюратор или забитый воздушный фильтр, то причины образования бедной рабочей смеси следующие:

• засорение жиклеров и каналов в карбюраторе, загрязнение топливопроводов, замерзание воды в системе питания. При этом надо продуть жиклеры, каналы и загрязненные топливопроводы, используя насос для накачивания шин колес, а если необходимо, то прочистить их медной проволокой, разобрав карбюратор;
• заедание клапанов топливного насоса, засорение сетчатого фильтра или небольшой прорыв диафрагмы. В этом случае сначала устраняют заедание клапанов топливного насоса, промывают сетчатый фильтр, а прорванную дифрагму заменяют или временно восстанавливают;
  Белый электрод – признак обедненной смеси
• подсос воздуха в местах соединения частей карбюратора, фланца карбюратора с впускным трубопроводом, фланцев впускной трубы с блоком цилиндров из-за ослабления креплений, а также при повреждении прокладок. Место подсоса можно обнаружить при помощи мыльной пены. В предполагаемом месте подсоса в мыльной пене образуется окно. Устраняется подсос воздуха подтяжкой гаек или болтов, а также заменой соответствующих уплотнительных прокладок;
• износ рычага привода топливного насоса, засорение воздушного отверстия, сообщающего топливный бак с атмосферой, заедание воздушной заслонки. Устраняют эти неисправлости так: заменяют неисправные детали топливного насоса на новые, прочищают воздушное отверстие пробки, проверяют и при необходимости регулируют длину троса управления воздушной заслонки карбюратора.

Заключение

Несмотря на свою несколько громоздкую конструкцию, карбюраторы верой и правдой служат владельцам старых автомобилей. И, возможно, ремонт и чистка, которую автолюбители делают самостоятельно, обходится в разы дешевле, чем промывка форсунок, к которой вынуждены прибегать владельцы инжекторных автомобилей.

Покупать ли машину, если на ней установлен карбюратор? Если судить по схеме работы, он далеко не самое слабое звено в автомобиле, и может долгое время вообще не тревожить никакими поломками. Так что карбюраторы, хоть и устарели, но всё еще готовы послужить тем, кто ценит простоту и надежность.
