Устанавливаем и подключаем противотуманные фары на ваз-2114 своими руками (видео внутри)
Содержание:
- Установка фар ВАЗ 2114: инструкция по установке электроники
- Установка, подключение и регулировка ПТФ
- Как установить ПТФ
- Виды противотуманных фар
- Как подключить «противотуманки» своими руками
- Монтаж фар
- Установка
- Установка фар
- Какие противотуманки выбрать
- Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114
- Зачем нужны ПТФ на ВАЗ 2114
- Выбор корпуса и основные критерии при подборе ПТФ ВАЗ
- Основные причины неисправности ПТФ
- Возможные неисправности и способы их устранения
- Схема подключения
Установка фар ВАЗ 2114: инструкция по установке электроники
Сначала следует рассмотреть схему установки проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «редактирование» старого). Если места в бампере для такой оптики не предусмотрено, то на приборной панели отверстие есть, которое прикрывает заглушка.
Процесс следующий:
-
В первую очередь нужно установить кнопку. На фото указано место для этой кнопки.
-
Чтобы добрать до места подключения, решетку нужно снять. За ней находится динамик, который тоже нужно открутить. Перед автомобилистом будет два разъема: один предназначен для индикатора включения, а второй – для запуска ПТФ.
- После демонтажа решетки нужно снять заглушку и поставить на её место кнопку из комплекта. Штекера подключаются в разъемы – ошибиться здесь не получится. После этого решётка и динамик возвращаются в изначальные положения.
-
В салоне все задачи сделаны, можно отправляться под капот. Для доступа к интересующим разъемам необходимо убрать блок предохранителей, который также известен как «черный ящик».
-
Следующим шагом будет протяжка проводов от реле и ПТФ до черного ящика.
- В монтажном блоке есть незанятые разъемы, одни из них – это Ш7 (широкий разъем) и Ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы в нужные разъемы.
- Теперь Ш8 и Ш7 свободной стороной возвращаются внутрь предохранительного блока.
- Противотуманные фары почти установлены, осталось вернуть монтажный блок на свое место и прикрепить реле к кузову ВАЗ 2114. Под это же крепление необходимо поместить провод-массу (заземление), зачистив этот кусок корпуса от лакокрасочного покрытия.
-
Теперь противотуманные фары нужно подключить к силовой проводке. Провод заземления нужно установить компактно, где контакту с кузовом ВАЗ 2114 ничего не будет мешать.
Установка, подключение и регулировка ПТФ
В зависимости от типа противотуманных фар, монтаж может быть более простым или сложным. Проще установить ПТФ там, где места для установки уже есть и просто прикрыты заглушками. Если таких мест нет, тогда их потребуется вырезать или высверливать. В случае с ВАЗ некоторые владельцы также иногда меняют весь бампер (например, от 2115 с отверстиями под ПТФ).
Если говорить о подключении, противотуманные фары по ПДД должны включаться только вместе с габаритными огнями. Сами ПТФ нужно подключать через реле, использовать подходящие провода, в цепи должен быть предохранитель. Если имеются определенные навыки, установить ПТФ своими руками можно в условиях обычного гаража.
Что касается регулировки ПТФ, такая возможность на многих авто не предусмотрена. В том случае, когда на нерегулируемых ПТФ требуется регулировка фар по причине того, что туманки слепят или светят не на дорогу, для изменения углов наклона используются специальные прокладки, устанавливаются накладки и т.д. Кстати, чтобы отрегулировать свет, нужен специальный стенд, при помощи которого удается отрегулировать ближний и дальний свет, а также ПТФ.
https://youtube.com/watch?v=q54l-DzD0bk
Как установить ПТФ
Прежде всего займемся установкой ПТФ на ВАЗ 2114. Для этого нам, конечно, потребуются сами фары и «очки» – декоративные накладки. Брать будем те, что предназначены именно для установки на ВАЗ 2114. Это избавит нас от множества проблем при монтаже – они сделаны как раз по бамперу. Накладки подбираем по цвету автомобиля, но если вариантов нет, придется купить любые и перекрасить на СТО.

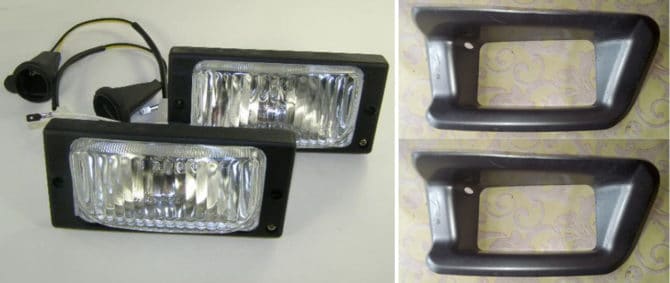

Противотуманные фары на ВАЗ 2114 и декоративные накладки к ним
После их покупки можно выбрать два варианта:

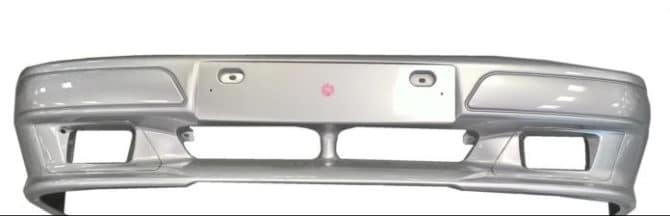

- Купить бампер от ВАЗ 2115 с уже готовыми окнами под противотуманные фонари.
- Прорезать эти окна самому.
Покупка бампера, конечно, обойдется дороже, но если не хочется возиться или неуверен в своих способностях, лучше выбрать его.
Мы выберем второй вариант – прорежем окна самостоятельно. Для начала снимаем бампер. Кладем его «лицом» вниз и примеряем противотуманные фары изнутри так, чтобы они идеально прилегали к бамперу по всему периметру.
Если все сделано правильно, то фары окажутся расположенными симметрично относительно центра и никаких дополнительных измерений делать не придется. Размечаем местоположение будущих окон, ориентируясь примерно по стеклу противотуманных фар.
Полезно! Для удобства разметки фары можно прикрепить штатными креплениями прямо к бамперу.

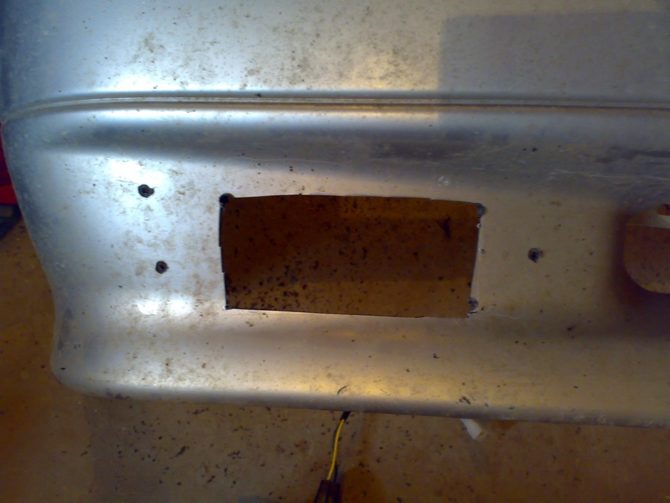

Снимаем фару и по разметке вырезаем окна любым удобным способом. Автор фото сделал это при помощи лобзика, предварительно просверлив отверстия, чтобы завести в него полотно пилки.

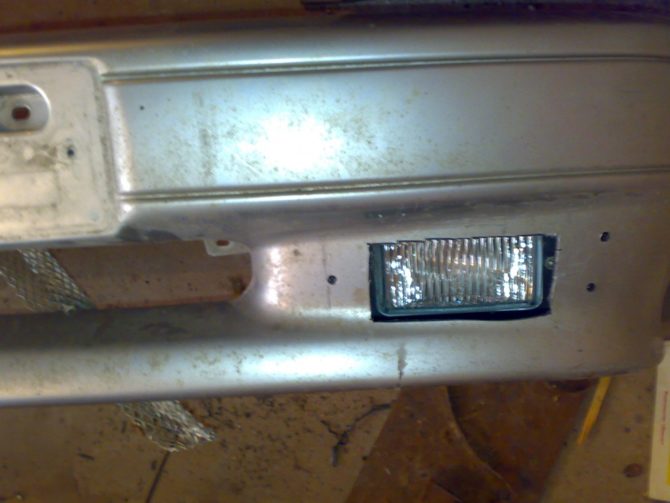

Снова примеряем фары, если нужно, подрезаем отверстие канцелярским ножом и напильником, но только так, чтобы стекло ПТФ не закрывалось пластиком.
Осталось подогнать отверстия под внутренние размеры декоративных накладок. Снова снимаем фары и орудуем канцелярским ножом и напильником. Не усердствуем – отверстия должны быть такого размера, чтобы накладки туда входили, но не болтались или хотя бы несильно болтались.
Слегка раззенковываем отверстия крепления фар так, чтобы винты были «впотай» и не мешали накладкам. Для этого можно использовать сверло большого диаметра. Если необходимо, делаем углубления и в самих «очках». Они (очки) должны плотно прилегать к бамперу.

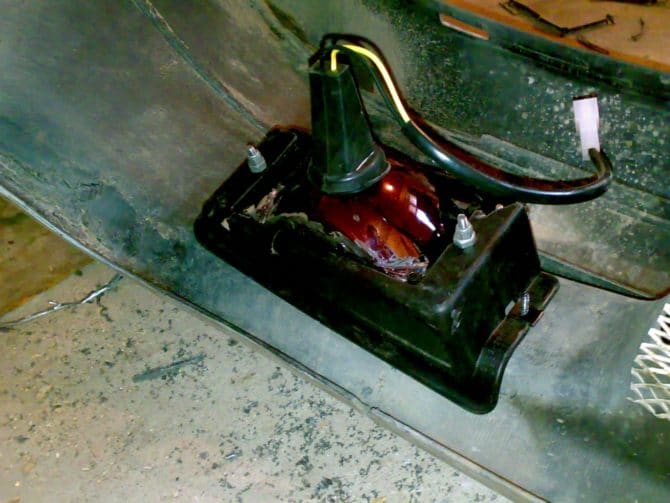

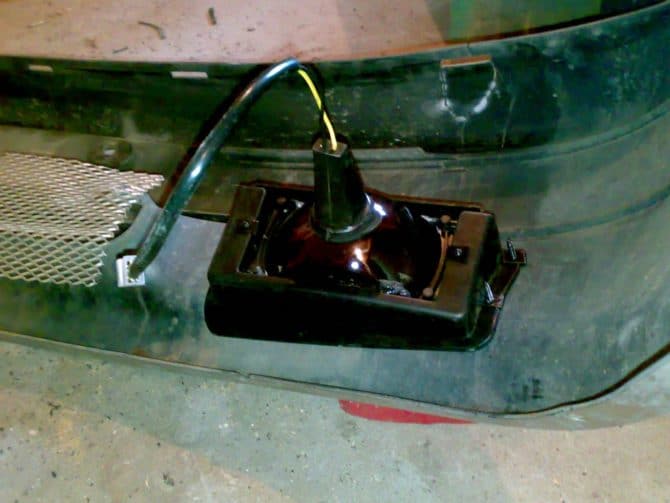

Устанавливаем фары на место. При помощи идущего в комплекте крепежа фиксируем декоративные накладки на месте. На этом этап установки противотуманных фар на ВАЗ 2114 можно считать законченным. Устанавливаем бампер на место.

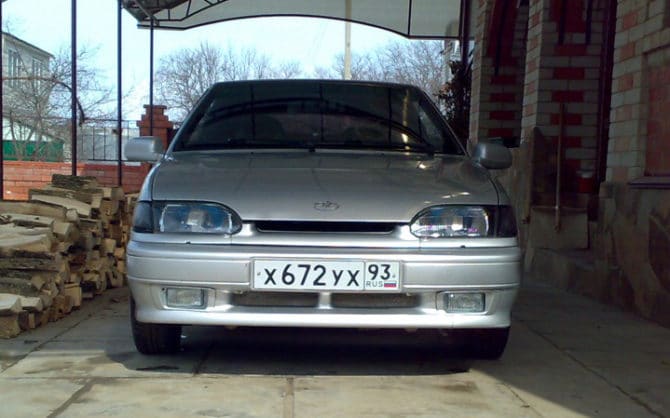

Установленные в бампер ВАЗ 2114 противотуманные фары
Виды противотуманных фар
Противотуманные фары бывают 2 видов:
- штатные;
- универсальные.
ПТФ эффективно проявляют себя в непогоду
Штатные фары выпускаются для конкретной модели автомобиля с такими же креплениями и корпусом, как у оригинала.
Универсальные фары имеют крепления, позволяющие устанавливать их на любой машине в точки заглушек на бампере, за решетку радиатора или навесить фары на бампер.
В зависимости от вида ламп фары делятся на:
- галогеновые;
- ксеноновые;
- светодиодные.
Галогеновые лампы стоят дешевле остальных вариантов. Но они чаще перегорают, и их нужно регулярно менять.
Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и дольше служат. Однако резкий свет ослепляет встречных водителей, и за излишнюю яркость ламп можно получить штраф.
Светодиодные фары экономичнее и не оказывают на аккумулятор такой нагрузки, как предыдущие два типа фар. Они долговечны и хорошо освещают дорогу. При неправильной установке или вентиляции светодиодные фары перегреваются и выходят из строя.
ПТФ выпускают в пластиковых, алюминиевых и магниевых корпусах. Алюминиевые и магниевые варианты считаются более прочными и надежными.
Противотуманные фары оборудуют пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что сказывается на видимости дороги и безопасности вождения. Если выбраны фары со стеклянными рассеивателями, убедитесь, что в случае необходимости их можно будет заменить.

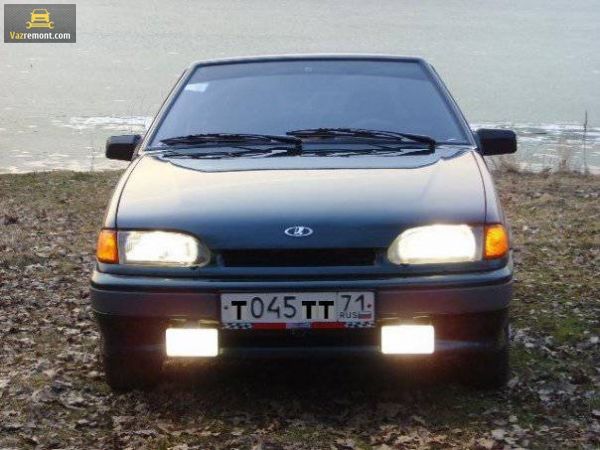

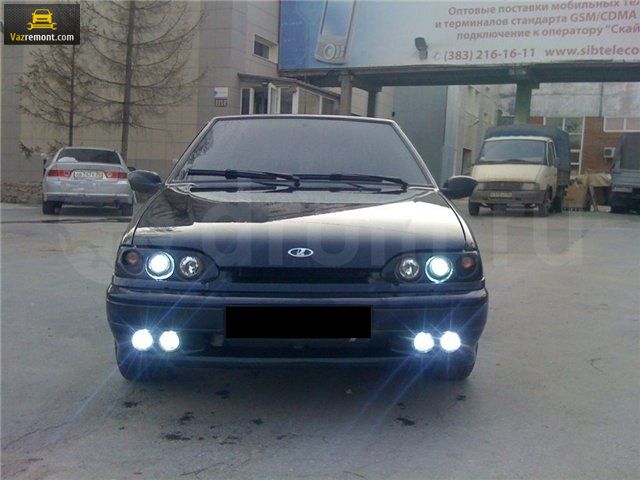

Качественные ПТФ дают отличное освещение
Как подключить «противотуманки» своими руками
Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.
Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.
Алгоритм установки и подключения
- Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.
- Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
- Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.
- Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.
- На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
- В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.
- Реле крепится в моторном отсеке автомобиля.
- Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.
- К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.
Схема подключения разъемов и клемм противотуманных фар

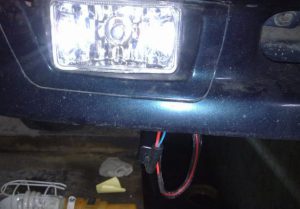

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.
Противотуманные фары функционируют только при включенных габаритных огнях
После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.
Видео: инструкция по установке и подключению противотуманных фар
Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.
Монтаж фар
Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.
Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.
Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.
Установка
Процесс установки ПТФ можно разделить на три основные этапа:
- Установка фар;
- Подключение к сети;
- Проверка функциональности.
Так что теперь о каждом из этапов мы поговорим отдельно.
Установка фар
Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.
Для работы вам потребуется определенный набор инструментов и материалов:
- Напильник;
- Дрель и сверла;
- Электрический лобзик;
- Рулетка;
- Маркер.
Элементы для подключения
Теперь непосредственно о работе.
- Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
- Удалите всю грязь с бампера.
- Выполните разметку под установку будущей противотуманной оптики.
- Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
- По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
- Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
- Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
- С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
- Напильником обработайте места среза.
- Внешнюю часть очков в итоге должна плотно войти в отверстие.
- В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
- Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.
https://youtube.com/watch?v=X6G0ROEQxUE
Подключение
Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.
Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.
Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.
Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:
- Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
- Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
- Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
- Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
- Теперь колодку подключите к монтажному блоку, а блок верните на место;
- Подберите участок возле блока, где будет устанавливаться реле противотуманок.
Результат подключения
Кнопка
Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.
Кнопка ПТФ
Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.
Проверка
Последний этап — это проверка работоспособности ваших ПТФ.
Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.
Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
Загрузка …
Установка фар
Перед тем, как приступить к установке, бампер следует демонтировать и тщательно очистить от загрязнений. После этого нужно провести разметку, предварительно выбрав место размещения будущих противотуманок. Самым лучшим вариантом является их установка прямо под головными фарами.
Размечать отверстия под птф следует с учетом размера «очков» — декоративных пластиковых элементов, монтируемых вокруг фар. Они состоят из двух частей — наружной и внутренней, скрепляющихся между собой и удерживающих таким образом фары. Наружная часть имеет специальный выступ, входящий внутрь бампера. Его размеры как раз и должны соответствовать размерам выпиливаемого установочного окна.
После того, как разметка будет выполнена, в бампере сверлятся отверстия для захода пилки и при помощи электролобзика выпиливаются оба посадочных гнезда. Их края нужно будет аккуратно обработать напильником, дабы убрать все неровности и заусенцы (после этой обработки выступ на внешней части «очков» должен входить в гнездо без большого усилия, но с определенным натягом).
После этого останется только закрепить каждую из фар при помощи пары болтов — и их установка будет завершена.
Схема подключения птф ваз 2114
Подключение противотуманок
После того, как установка противотуманных фар на ваз 2114 будет выполнена, нужно будет провести их подключение к внутренней электросети автомашины в следующей последовательности:
-
- Смонтировать кнопку включения на главной панели. Для этой цели на всех комплектациях 14-й предусмотрен специальный прилив, на место которого ее и следует установить.
- Демонтировать решетку динамика на панели и найти под ней пару незанятых разъемов — большой для подключения фар, малый — для подключения подсветки самой кнопки.
Установка кнопки включения птф
-
- Подключить кнопку к разъемам, после чего установить решетку динамика на место.
- Открыть капот и найти общий блок предохранителей.
- Выкрутить два крепежных винта блока и приподнять его.
- Прикрутить реле птф на удобное место под капотом.
Установка реле птф
- На нижней стороне общего блока найти колодки с номерами Ш7 и Ш8. Взять жгут с 4 проводами из набора подключения туманок и подсоединить его одной стороной к указанным колодкам, а другой — к реле. При этом схема подключения противотуманных фар на ваз 2114 будет выглядеть следующим образом: ножка «85» реле — к разъему 17 колодки Ш7; ножка «30» реле — к разъему 8 колодки Ш8; ножка «86» реле — к разъему 1 колодки Ш8; ножка «87» реле — на массу автомобиля.
- Соединить фары общим проводом, а одну из фар — подключить к ножке «87» реле.
- Подключить противотуманки к массе.
На этом весь процесс монтажа противотуманок будет завершен.
Какие противотуманки выбрать
Подбирая противотуманные фары на свою автомашину, не стоит забывать о том, что их мощность вместе с мощностью другого электрооборудования не должна превышать возможностей генератора. В противном случае возможна не только очень быстрая разрядка аккумулятора прямо во время движения, но и неполадки, а возможно — даже выход из строя подключенных к сети приборов.
Самым популярным и заслужившим многочисленные одобрения автолюбителей является комплект противотуманных фар, выпускаемый фирмой Киржач. Он обеспечивает умеренное энергопотребление в сочетание с качественным светом и равномерным освещением дороги.
Противотуманные фары ваз 2114
Говоря же о ксеноновых птф (о которых, к слову, задумываются многие водители) стоит отметить, что они потребляют гораздо больше энергии, а потому на ваз 2114 с его родным генератором они нежелательны.
Кроме этого, ксеноновые лампы имеют отличный от стандартных ламп принцип фокусировки, в результате чего при их установке на обычные фары происходит неправильное преломление лучей, их отражение от дорожного покрытия и, как следствие, ослепление водителей встречных автомашин.
При большом желании можно попытаться сфокусировать противотуманки с ксеноновыми фарами (или использовать фары желтого цвета), но если результата это не даст, то от их использования лучше отказаться в пользу обычных лампочек.
Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114
Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ
При этом важно понимать, что от качества самих туманок сильно зависит их эффективность
Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.
Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.
Минусами является недостаточно яркое и сильное свечение таких ламп, а также небольшой срок службы. При этом не всегда заменить лапочки удается быстро и просто с учетом возможных сложностей с доступом (особенно при условии установки туманок в штатные места).
ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп). Однако, стоимость оборудования намного выше, для таких ламп нужно также отдельно устанавливать блоки розжига, правильно подключать ксенон и т.д.
Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.
Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).
Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.
Светят такие туманки хорошо (если изделие качественное), в ряде случаев можно изменять температуру свечения (с белого на желтый и т.д.). На практике, такие ПТФ вполне могут выполнять функцию ДХО в светлое время суток.
Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.
Зачем нужны ПТФ на ВАЗ 2114
Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения. В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.
Выбор корпуса и основные критерии при подборе ПТФ ВАЗ
При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д. Как правило, сами такие фары могут быть в пластиковом, алюминиевом или магниевом корпусе. Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже. Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света
Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается
Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.
ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.
Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.
Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.
Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока. Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.
Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку
Как правило, вполне достаточно ламп мощностью 55 Вт
Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.
Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля. Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет
В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д
Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.
На деле, качественным бюджетным вариантом считаются продукты Автосвет
Однако важно помнить, что часто встречаются неоригинальные подделки. Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая.
Основные причины неисправности ПТФ
Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:
- перегорел предохранитель;
- перегорела(и) лампочка(и);
- произошло окисление контактов;
- пропал контакт с «массой»;
- вышла из строя кнопка;
- вышло из строя реле.
Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.
И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.
Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.
Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.
Предохранители ваз 2114
Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.
Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.
Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.
ПТФ ваз 2114 с патроном
Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.
Окисление контакта ПТФ
Еще одной причиной, по которой противотуманные фары могут не включаться, является выход из строя кнопки, расположенной на передней панели автомашины, и служащей для включения ПТФ. Проверить ее на работоспособность можно двумя способами: подключить новую кнопку (при наличии таковой) и попробовать включить фары либо же прозвонить кнопку мультиметром. В случае, если кнопка оказалась испорченной, следует ее заменить на новую, поскольку она практически не ремонтопригодна.
Кнопка включения ПТФ
Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.
Реле ПТФ ваз 2114
Возможные неисправности и способы их устранения
Ну и напоследок рассмотрим типовые неисправности, которые могут вызвать отказ ПТФ:
- Перегорание ламп. Меняем на новые (см. раздел выше).
- Вышли из строя предохранители. Вскрываем монтажный блок и проверяем предохранители F8 и F9. При необходимости меняем на вставки того же номинала (10 А).
- Отсутствует минус питания на лампе. Залазим под бампер, проверяем провод, соединяющий лампу ПТФ с кузовом автомобиля. Либо он оборван, либо просто окислилось место зажима его под болт фары головного света.
- Нет минуса питания реле. Открываем моторный отсек и проверяем провод, идущий от 86 контакта реле на кузов. Либо он оборван, либо просто окислилось место его зажима под болт.
- Обрыв или замыкание на кузов проводов, питающих лампочки ПТФ. Во втором случае при замене предохранителя на исправный последний тут же сгорает. Осматриваем провода питания ПТФ, находим, устраняем.
- Неисправно реле включения фар. Меняем на взятое напрокат, проверяем. Если все заработает – покупаем новое реле.
- Неисправен выключатель ПТФ. Снимаем, звоним тестером, меняем.
- Отсутствует напряжение на 85-ом контакте реле. Включаем ПТФ, измеряем напряжение тестером относительно кузова. Если его нет, ищем неисправность в монтажном блоке.
На этом, пожалуй, разговор о противотуманных фарах автомобиля ВАЗ 2114 можно завершить. Теперь мы знаем, как их самостоятельно установить, а при необходимости и отремонтировать.
Предыдущая
Противотуманные фарыКак установить противотуманные фары на Газель Бизнес
Следующая
Противотуманные фарыКак поменять лампочку противотуманки на Hyundai Solaris
Схема подключения
Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:
- электромагнитное реле;
- кнопка включения ПТФ;
- монтажные провода с колодками.
Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.
Схема подключения ПТФ на ВАЗ 2114
На схеме цифрами обозначены:
- Противотуманные фары.
- Монтажный блок.
- Реле включения противотуманных фар.
- Выключатель противотуманных фар.
Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:
Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.
Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.
Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.
Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.
Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.
Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.
Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.
Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.
Местоположение и нумерация колодок обозначены на рисунке ниже.
Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.
Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.
Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.
Место расположения регулировочного винта ПТФ на ВАЗ 2114
