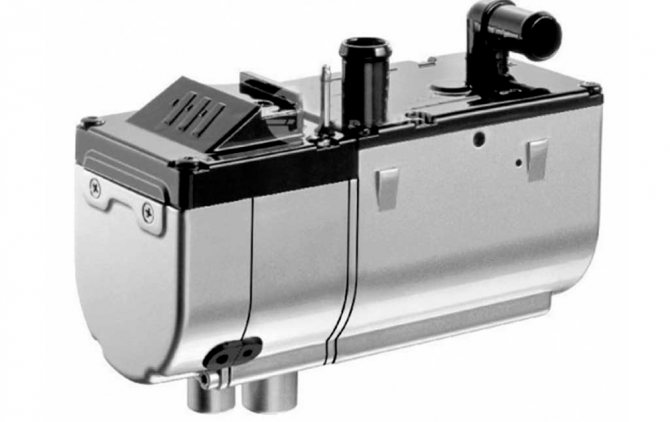

Предпусковой подогреватель

Инструкция по установке «Вебасто»

Агрегат располагается в моторном отсеке. Выбирать следует точку, в которой конструкция не будет подвержена сильной вибрации, стороннему воздействию горячего воздуха и брызгам технических жидкостей. Рекомендуется устанавливать обогреватель как можно ниже, это улучшит деаэрацию (минимизация завоздушивания контуров) теплообменника и циркуляционного насоса. Физическое крепление осуществляется посредством комплектной оснастки. Например, для типовой установки «Вебасто» предусматриваются кронштейны, которые фиксируются или непосредственно к кузову, или же к промежуточному профилю. По возможности лучше применять второй вариант, так как наличие своего рода подкладки межу подогревателем и корпусом сократит негативные температурные и механические воздействия на рабочую конструкцию. Сам кронштейн монтируется только винтами (например, 4 элементами стандарта М6). Саморезы в принципе использовать нельзя. Также в зависимости от конструкции моторного отсека желательно применение пружинящих шайб, которые нивелируют вибрации. На ровном участке возможно использование подкладочных шайб толщиной порядка 22 мм. Все близко расположенные поверхности других функциональных агрегатов должны предварительно изолироваться от попадания масла и воздействия горячего воздуха.

Преимущества приборов

Аналоги у отопителей «Вебасто» на рынке, конечно же, имеются. Однако сразу же оговоримся, что более качественных предпусковых нагревателей в специализированных магазинах сегодня, к сожалению, все же не существует. На данный момент это самые совершенные, надежные и долговечные устройства подобного типа. К преимуществам «Вебасто» потребители, помимо всего прочего, относят:

• длительный срок эксплуатации;
• низкий расход топлива;
• высокую степень безопасности.

Ко всему прочему, при работе устройства этого производителя еще и практически не сажают аккумулятор.

Приобрести «Вебасто» сегодня при желании может без труда абсолютно любой автолюбитель. Дилерская сеть у компании организована на самом деле обширнейшая. Единственным недостатком отопителей этой марки является довольно-таки высокая стоимость. За устройство этой марки поставщики, в зависимости от технических характеристик, просят от 20 до 50 тыс. р.

Фото и видео: как выглядит Вебасто под капотом

Видео: запуск с Webasto в -50ºC

Вебасто это – это отличное устройство, которое помогает в запуске автомобиля даже в экстремальные морозы. После установки предпускового отопителя Webasto на авто решаются все проблемы, связанные с прогревом всего салона и двигателя с минимальным расходом топлива. Вебасто – надёжен, безопасен, лёгок в управлении и обладает простым принципом работы.

Радует тот факт, что контролировать работу подогревателя Вебасто можно как при помощи таймера, пульта управления или обычного сотового телефона. Отмечу тот факт, что эта система давно получила популярность у дальнобойщиков и водителей автобусов, но сейчас многие владельцы обычных легковых машин уже установили это мегаполезное устройство.

Установили бы Вебасто в свой автомобиль?

Да
53.16%

Нет необходимости
9.49%

Уже установил
24.05%

Ещё думаю
13.29%

Проголосовало: 158

Сколько раз прочитали статью: 10 363

Устранение неисправностей

Наиболее распространенный признак нарушения работоспособности – отсутствие реакции на запуск. Причин этому может быть несколько, но чаще всего они сводятся к неправильному подключению таймера или самого подогревателя. Устраняются подобные неисправности «Вебасто» заменой предохранителя, кабелей энергоснабжения или реле управления. Конкретная причина может быть выявлена компьютерной диагностикой или тестером напряжения.

Если же запуск производится успешно, однако время работы составляет всего несколько минут, то могут иметь место проблемы с конструкцией трубопровода. Неправильная врезка в топливный контур вполне может привести к засасыванию выхлопного газа, что и будет провоцировать прекращение работы устройства. Такого рода неисправности «Вебасто» ликвидируются путем замены или удлинения выхлопной трубы, посредством полного пересмотра точек подключения и выведения воздуха из контуров.

Дистанционные средства управления

Таймер является основным интерфейсом для работы с предпусковым обогревателем. Но в качестве опции предусматривается и возможность дистанционного контроля. С помощью радиоустановки с пультом Telestart T 91 можно на расстоянии до 1 км устанавливать режимы и продолжительность работы «Вебасто». Как пользоваться данным инструментом? Достаточно ввести основной радиоблок в электрический интерфейс подогревателя, после чего синхронизировать его с пультом ДУ, обеспеченным индикатором сигнала и батарейками. Более продвинутые технологически системы также допускают возможность комплексного контроля микроклиматических параметров в салоне.

Еще один вариант удаленного управления – посредством GSM-модуля. Данный канал организуется на базе системы ThermoCall TC и предусматривает еще больше инструментов для контроля и управления. Например, эксплуатация «Вебасто» с GSM может быть настроена на подключение к смартфону. Через специальное приложение владелец мобильного устройства сможет дистанционно включать и отключать отопление, программировать работу установки, выбирать рабочие режимы и т. д.

Техническое обслуживание устройства

Поскольку обогреватель работает в тесном контакте с техническими жидкостями, требуется его регулярная чистка. К подобным процедурам следует приступать после отключения и самой установки, и зажигания автомобиля. Избавление от нагара и масляной пленки выполняется мягкими абразивами, салфетками и моющей автохимией. При этом изготовитель не рекомендует применять для прочистки сжатый воздух с компрессией и мобильные автомойки. Если используется штатная «Вебасто», то в случае поломок следует сразу обращаться в сервисный центр. В остальных ситуациях можно попробовать устранить неполадку своими руками.

Настройка системы

На таймере предусмотрены основные инструменты, посредством которых задаются рабочие параметры. На миниатюрной панели располагаются кнопки включения, ход назад-вперед, выбор режима и т. д. Базовая настройка «Вебасто» предусматривает работу в следующих позициях:

• Установка текущего времени.
• Указание момента включения. Устанавливается конкретное время запуска с точностью до минуты.
• Продолжительность работы. Временной интервал работы устройства после включения (от 10 до 60 мин).
• Программирование. Задается серия рабочих сеансов по дням недели, суткам и часам.
• Параметры выключения. Устанавливается режим обращения к аппаратуре, в котором возможно незапрограммированное отключение работы – вручную или автоматически.

Подключение «Вебасто»

Обогреватель вводится в систему топливного снабжения посредством герметичных труб, состояние которых тщательно проверяется перед установкой. В некоторых конфигурациях установки допускается подключение к отдельному баку с топливом. Использовать можно только емкости с плотными крышками, размещая их не в салоне, а также в подкапотном пространстве. Оптимальный вариант соединения – посредством арматуры самого бака, выходной патрубок которого имеет 90-градусный угол. Если же планируется подключение «Вебасто» на автомобиль с баком, обеспеченным топливным насосом, то в систему должен быть введен и специальный топливозаборник. Он будет взаимодействовать с топливопроводом. Промежуток от днища емкости до заборного устройства обычно составляет порядка 2,5 см. В целях улучшения качества работы подогревателя в контуры снабжения иногда вводятся специальные деаэраторы и фильтры. Их следует подключать перед точками забора топлива.

Установка таймера

Для предпусковых обогревателей данной фирмы используются квадратные и овальные мини-таймеры линейки Thermo Top. Инсталляция устройства осуществляется через специальные отверстия на приборной панели. Это будет контрольно-измерительный инструмент, входящий в управляющую оснастку системы

При монтаже с помощью комплектных шурупов важно не превышать момент затяжения 0,8 Нм, а также не перелавливать корпус. Поскольку настройка «Вебасто» на рабочий процесс может предполагать облегченный вариант перевода системы по режимам «зима/лето», будет нелишним установить и соответствующий тумблер

С его помощью можно без дополнительных регулировок быстро перевести оборудование на эксплуатацию в качестве системы отопления или вентиляции. Переключатель вводится в электрическую цепь бортового энергоснабжения.

Как пользоваться Вебасто (правила эксплуатации)

Помните, Вебасто работает при выключенном двигателе, поэтому все потребляемое электричество поступает непосредственно с аккумуляторной батареи. Следите за ней внимательно, не допускайте ее полного разряда.

Пульт дистанционного управления Webasto

Также не забывайте переводить штатную автомобильную печку в режим «тепло», в противном случае ждать прогрева салона не придется. Современные модели предпусковых подогревателей поддерживают оптимальную температуру теплоносителя, система автоматики не допустит его перегрева. Благодаря этому достигается безопасность эксплуатации.

Управление устройством достаточно простое, вам всего лишь необходимо выбрать наиболее рациональный способ подачи сигнала на включение.

1. Наиболее доступные по стоимости устройства комплектуются только таймером включения. Если вы предпочитаете выезжать в определенное время (например, утром на работу), такой выбор идеален для вас. Вы устанавливаете время включения, продолжительность прогрева, и получаете готовый к поездке автомобиль к моменту своего прихода на стоянку.
2. Пульт дистанционного управления (работающий с расстояния до 1 км) более практичен и удобен. С его помощью вы сможете запустить аппарат в работу в любое время. Конечно, такое дополнение к прибору стоит дороже, но вы получаете большую свободу, гарантию прогрева машины без привязки ко времени.
3. GSM-модуль — именно на такие устройства переводятся новейшие модели Вебасто. Благодаря ему вы сможете контролировать работу агрегата при помощи обычного мобильного телефона. То есть, снимаются все ограничения не только по времени запуска, но и по расстоянию до автомобиля. Оборудование позволяет выбирать определенный режим прогрева, регулировать время работы аппаратуры.

Учитывая возможности Вебасто, а также достаточно холодные зимы, характерные для большинства регионов страны, напрашивается вполне логичный вывод — прибор этого класса действительно необходим. Его установка на автомобиль поможет вам решить множество проблем, связанных с зимней эксплуатацией личного транспорта.

Неисправности вебасто и их устранение

При наличии у отопителя стандартного или комби-таймера, в случае аварийной блокировки экране выдаст код неисправности, который в зависимости от модели прибора может различаться. Наиболее часто встречается следующая система кодов неисправностей:

1. F 00 – поломка блока управления.
2. F 01 – отсутствие пламени или 2 неудачные попытки запуска.
3. F 02 – обрыв пламени (повтор более 3 раз).
4. F 03 – отклонение напряжения выше или ниже допустимого.
5. F 04 – раннее распознавание пламени.
6. F 05 – замыкание в датчике пламени или обрыв цепи (для бензина).
7. F 06 – замыкание в датчике температуры или обрыв цепи.
8. F 07 – замыкание в дозирующем насосе или обрыв цепи.
9. F 08 – проблема с мотором или крыльчаткой нагнетателя воздуха.
10. F 09 – замыкание в штифте накаливания или обрыв цепи.
11. F 10 – перегрев.
12. F 11 – замыкание в ограничителе нагрева или обрыв цепи.
13. F 12 – отопитель заблокирован (вытащить и вставить предохранитель).
14. F 14 – неверное положение датчика перегрева.
15. F 15 – оборвана цепь или замыкание в потенциометре органа управления.

После появления неисправности проверяются все штекерные разъемы и предохранители, при обнаружении дефектов, их устраняют. Так, наиболее часто встречающиеся неисправности следующие:

1. Автоматическое отключение отопителя:

• Обрыв пламени при работе или отсутствие горения после двух пусков. Устраняется отключением прибора не менее чем на 2 сек, и повторным включением;
• Идет перегрев отопителя с мигающим индикатором работы. Устраняется после выключения и охлаждения прибора его повторным включением, при этом воздуховод нужно проверить на проходимость;
• Бортовое напряжение гораздо ниже допустимой нормы. Устраняется зарядкой АКБ и повторным запуском отопителя.

2. Выход черного дыма из трубы отопителя. Говорит о забитом воздуховоде или выхлопном трубопроводе. Для устранения трубопроводы проверяют на проходимость и осуществляют прочистку или ремонт.

Если данными мерами устранить неисправности не удалось, нужно обратиться на авторизованный сервисный центр вебасто.

Советы по эксплуатации

После установки, подключения и настройки следует произвести испытание топливного контура и удалить из трубопровода воздух. Первый запуск «Вебасто» выполняется с небольшим временным интервалом, но достаточным, чтобы можно было проверить состояние системы на герметичность и надежность посадки. При выявлении малейших признаков нарушения работы должно произойти автоматическое отключение.

В дальнейшем оптимальная эксплуатация устройства должна осуществляться вместе со штатной системой отопления. Если установлен климат-контроль, то допускается и совместное применение с данным оборудованием. В целях экономии энергоснабжения специалисты рекомендуют изначально просчитывать точное время работы «Вебасто». Как пользоваться установкой в экономном режиме? Генерацию тепла следует устанавливать на время поездки с той же длительностью. Исключение – ситуации экстремально низких температур на улице и езда в сложных условиях, требующих больших тяговых затрат двигателя.

Меры предосторожности при использовании «Вебасто»

Бывают условия, в которых использование предпусковых подогревателей запрещено правилами безопасности. К ним можно отнести следующие:

• На промышленных объектах, где имеет место выделение горючих частиц и паров.
• Возле складских помещений, в которых содержатся взрывоопасные жидкости и твердые материалы. Например, это касается зернохранилищ, мест хранения древесной и угольной пыли, топлива и т. д.
• В невентилируемых помещениях.
• На автозаправках или в нефтехранилищах.

Кроме этого подогреватель «Вебасто» не должен подвергаться стороннему воздействию другого климатического оборудования в процессе хранения. Критическая температура нагрева его конструкции составляет 120 °C. В таком режиме происходит повреждение электротехнической «начинки» и неметаллических компонентов.

Q7 4L — Автозапуск и управление вебасто со смартфона — вариант с установкой

Адрес 42: Электроника двери водителя Label: 4L0-910-793-42.clbPart No SW: 4L0 910 793 B HW: 4L0 959 793 BКомпонент: TSG FA h22 0150 Ревизия: 00-00000 Кодировка: 0019083Мастерская #: WSC 31414 790 00001VCID: 2F66EFA5BE359340CA-807A

1 неисправность:02126 — Кнопка центрального замка; наружная ручка двери 008 — Недостоверный сигналСтоп-кадр:Статус неисправности: 01101000Приоритет неисправности: 3Частота появления ошибки: 1Индекс забывания: 148Пробег: 161098 kmОтсчет времени: 0Дата: 2016.02.27Время: 15:56:36

Адрес 52: Электроника двери переднего пассажира Label: 4L0-910-793-52.clbPart No SW: 4L0 910 793 B HW: 4L0 959 792 BКомпонент: TSG BF h22 0150 Ревизия: 00-00000 Кодировка: 0019083Мастерская #: WSC 31414 790 00001VCID: 2F66EFA5BE359340CA-807A

Неисправности не найдены.

Адрес 62: Электроника задней левой двери Label: 4L0-910-795.clbPart No SW: 4L0 910 795 B HW: 4L0 959 795 BКомпонент: TSG HL h31 0150 Кодировка: 0018434Мастерская #: WSC 31414 790 00001VCID: 3162E9DDA80185B0DC-8064

Неисправности не найдены.

Адрес 72: Электроника задней правой двери Label: 4L0-910-795.clbPart No SW: 4L0 910 795 B HW: 4L0 959 794 BКомпонент: TSG HR h31 0150 Кодировка: 0018434Мастерская #: WSC 31414 790 00001VCID: 3162E9DDA80185B0DC-8064

1 неисправность:02126 — Кнопка центрального замка; наружная ручка двери 008 — Недостоверный сигналСтоп-кадр:Статус неисправности: 01101000Приоритет неисправности: 3Частота появления ошибки: 1Индекс забывания: 148Пробег: 161098 kmОтсчет времени: 0Дата: 2016.02.27Время: 15:56:36

Использование системы

Видео инструкция по эксплуатации прибора откроет много интересных моментов:

1. Блок предварительного подогрева топлива не должен подвергаться механическим воздействиям. Стоит позаботиться, чтобы в нем не оказалось жидкости или агрессивных сред.
2. Не стоит запускать устройство в гараже, где отсутствует принудительная вытяжка.
3. При появлении постороннего шума или запаха прибор рекомендуется выключить. Изъятие предохранителя позволит осуществить экстренное отключение.
4. Инструкция по использованию Вебасто указывает, какое топливо предпочтительнее использовать, к чему и следует прислушаться.
5. В профилактических мерах прибор запускается с показателем минимальной мощности при холодном моторе. Процедура проводится раз в месяц.
6. Период беспрерывной работы – 60 минут.

Устройство Вебасто

Способы запуска

Как включить автономку, описано в инструкции, но не сложно догадаться, что существует всего три способа — через пульт управления в виде брелока, вмонтированным таймером, с мобильного устройства:

Вариант с брелоком обойдется где-то в 10 тысяч рублей. Радиус действия 1 км, что позволяет запустить прогрев заранее. Предварительная настройка позволяет установить точный промежуток времени, тогда температура будет держаться и обеспечит пусковые механизмы. Владельцы устройства отмечают, что управлять с помощью пульта удобнее, чем каждый раз устанавливать время таймера. О запуске просигнализирует сигнал на брелоке.
Таймер обойдется в три раза дешевле

Важно четко синхронизировать время на таймере с реальным. Программируется два критерия – время обогрева и запуска

Максимально возможный интервал 60 минут.
В случае с телефоном требуется установка GSM-блока. Сигнал отправляется на любое расстояние с любой точки. Устройство отреагирует на полученное сообщение от телефона. Можно подключить максимум пять номеров. А современное приложение позволит иметь полную картину состояния авто и устройства.

Настройка таймера

Таймер располагается в салоне, его применение позволяет экономить топливо. Настраивается с точностью до минуты, предполагает три возможных запуска. Существует несколько режимов и четкий алгоритм настройки:

1. Чтобы установить время, воспользуйтесь кнопки «<» или «>».
2. Для фиксации времени включения нажмите «set» и установите кнопками вперед или назад время.
3. Удерживая set» и нажимая при этом «<» или «>» удастся зафиксировать длительность работы, которая может составлять 10-60 минут.

Дистанционное управление

Управление с помощью пульта удобнее тем владельцам, которые постоянно ставят машину возле дома. Программировать таймер не так сложно, но многие водители просто забывают, как это делать, а вот с брелока достаточно нажать одну кнопку. Единственный недостаток дистанционного управления — радиопомехи и линии электропередач могут стать препятствием к передаче сигнала.

Подогреватель Webasto можно запустить с телефона

Компания Webasto представила новую систему управления автономными подогревателями с помощью телефона ThermoCall 4.

Как сообщает пресс-служба компании, система позволяет управлять подогревателем из любой точки пространства, где есть сотовая связь.

В четвертом поколении ThermoCall к набору опций добавился «Искусственный интеллект»: система автоматически рассчитывает момент запуска подогревателя, исходя из заданных параметров и температуры в автомобиле.

ThermoCall 4 может также использоваться для управления жидкостными и воздушными подогревателями Webasto. Для воздушных отопителей доступна возможность вручную задать температуру в салоне.

Новая система будет поставляться в двух вариантах: бюджетной Entry и расширенной Advanced.

Версия Entry обладает ограниченным, но достаточным для повседневного использования функционалом: включение и выключение подогревателя Webasto в любой момент независимо от расстояния до него; управление отопителем звонком или СМС с обычного мобильного телефона или с помощью мобильного приложения для смартфонов.

Версия Advanced предоставляет дополнительные возможности. В частности, дистанционное программирование работы подогревателя: можно заранее установить или изменить момент включения, продолжительность работы, а у воздушных отопителей — желаемую температуру в салоне. Программу можно установить на ближайший день или на любой день недели.

В «продвинутой» модификации доступен также «интеллектуальный» прогрев автомобиля благодаря использованию технологии Heating Time Management. Потребуется только установить время начала планируемой поездки и уровень комфорта салоне (от 1 до 5), а система автоматически рассчитает момент запуска подогревателя, исходя из этих параметров и текущей температуры в салоне.

Функция Webasto Individual Select позволяет использовать три режима прогрева: Standart (равномерный прогрев стекол, салона и двигателя), Combination (сначала прогрев салона и стекол, потом — двигателя) и Interior (прогрев только салона и стекол). Существует также возможность программирования таймера на семь дней вперед.

Можно установить «летний» режим вентиляции, в котором отопитель будет включать вентилятор автомобиля (у воздушных отопителей — вентилятор самого отопителя) без прогрева.

Несмотря на новые функции, стоимость ThermoCall 4 в версии Advanced практически не изменилась по сравнению с предыдущим поколением.

Как можно включить предпусковой подогреватель Вебасто

В условиях суровых российских зим незаменимым устройством для любого автолюбителя станет пусковой подогреватель Webasto. Блок подогрева от немецкого бренда устанавливается в подкапотное пространство, соединяясь с системой охлаждения, топливным баком и бортовой электроникой. Нагрев двигателя происходит за счет циркуляции разогретого антифриза, проходящего через радиатор и нагнетающегося независимым насосом. В функции прибора также входит запуск вентилятора, отопление салона. Применение предпускового подогревателя помогает увеличить ресурс эксплуатации двигателя и других автомобильных узлов.

Органы управления Вебасто:

• Не дистанционные
• Дистанционные

Не дистанционные способы включения предпускового подогревателя Вебасто

Таймер MultiControl

Самый бюджетный и доступный способ удаленной активации предварительного подогрева двигателя представляет собой небольшой таймер, установленный в салоне вашего авто. Водитель самостоятельно программирует необходимое время включения системы и длительность функционирования обогревателя. В зависимости от требуемых условий продолжительность работы таймера может составлять от 10 минут до 1 часа. При этом автомобилист, находясь в машине, может запустить Вебасто нажатием одной кнопки.

При активации таймера стоит учитывать часовые пояса. Производитель категорически не рекомендует использовать нагреватель в следующих местах:

• На АЗС и нефтебазах;
• В районах, где возможно скопление горючих газов или пыли;
• В закрытых гаражах и других помещениях.

При входе в меню пользователь управляет часами в режиме настроек во время мигания символов. Все установки отличаются простотой и удобством в эксплуатации. Допускается возможность определения графика на неделю вперед.

Из плюсов установки минитаймера можно отметить:

• Низкая стоимость приобретения устройства;
• Удобство применения.

Из минусов стоит выделить:

• Необходимость заблаговременного ввода точного времени поездки для запуска подогревателя;
• Возможное нарушение эстетического вида салона при монтировании устройства.

Как запустить Webasto дистанционными способами

Пульт ДУ Telestart T91

Альтернативой таймеру является установка пульта дистанционного управления. Этот способ отлично подойдет автовладельцам, оставляющим машины недалеко от дома. Основным условием функционирования пульта ДУ считается нахождение авто в прямой видимости, на расстоянии не более 1 000 метров. Его использование помогает активировать систему в любое удобное для водителя время.

Для определения мощности сигнала на дисплее пульта расположен специальный индикатор.

К преимуществам использования пульта можно отнести:

• Удобное управление включением и выключением системы в любое время;
• Контроль над работой через экран брелка.

Из недостатков можно выделить:

• Более внушительную стоимость по сравнению с минитаймером;
• Нахождение машины в прямой видимости от водителя.

Модули GSM

Популярной разновидностью дистанционного управления Вебасто являются GSM блоки. Управление включением осуществляется с любого сотового телефона при помощи звонка, текстового сообщения или мобильного приложения для Андроида или IOS. Отправитель сигнала может находиться в любой точке земного шара.

В модуль внедряется SIM-карта, реагирующая на сообщения или телефонные звонки, пришедшие на номер, закрепленный за Вебасто. Допускается не более пяти номеров, подключенных к системе.

Плюсы установки GSM-модуля:

• Активация обогревателя из любой точки земного шара;
• Контроль над органами управления Webasto через мобильное приложение.

Минусы:

• Нахождение устройства и соответственно автомобиля в зоне покрытия сети GSM;
• Стоимость приобретения немного выше пульта ДУ.

Компания «Аспид» занимается монтажом таких GSM-модулей, как оригинальный ThermoCall Advanced и отечественный аналог iRoot. Интерфейс последнего скромнее, но прекрасно справляется со всеми возложенными на него задачами.

Скриншот приложения iRoot для включения Вебасто

Скриншот приложения ThermoCall App для включения Вебасто

Если у вас остались вопросы, свяжитесь с нашими менеждерами и получите бесплатную консультацию, затрагивающую все нюансы использования Webasto. Тел.: +7 (495) 191-33-45
