Замена рабочего цилиндра сцепления

Рабочий цилиндр сцепления, устройство

В настоящее время управление включением/выключением сцепления производится при помощи гидравлического привода сцепления.

В гидравлическом приводе сцепления используется принцип передачи усилия с помощью несжимаемой жидкости.

Состав привода: Педаль сцепления, Главный цилиндр, Рабочий цилиндр, Магистраль гидропривода и Бачок с рабочей жидкостью.

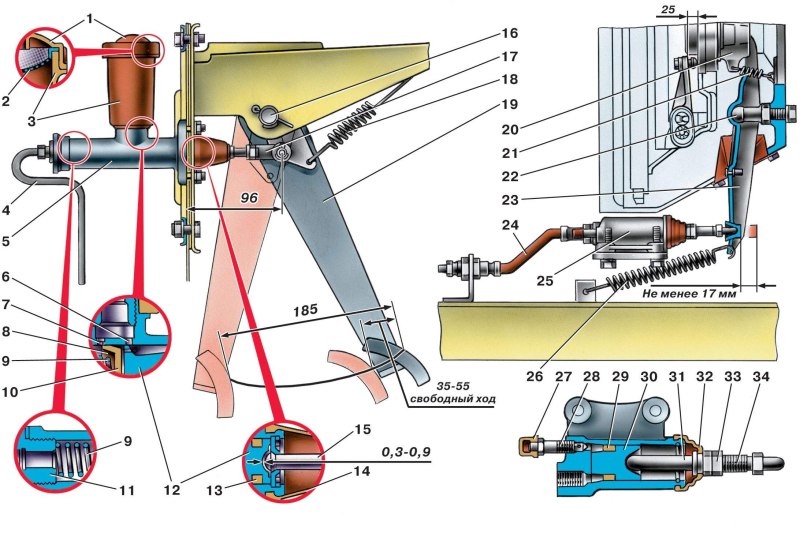

Гидропpивод выключения сцепления автомобилей семейства УАЗ–31512:
1 – кpышка; 2 – фильтp-сетка; 3 – бачок; 4 – гидpотpубка; 5 – главный цилиндp пpивода сцепления; 6 – пеpепускное отвеpстие; 7 – компенсационное отвеpстие; 8 – шайба; 9,18,21,26 – пpужины; 10 – внутpенняя манжета; 11 – штуцеp; 12 – поpшень главного цилиндpа; 13 – наpужная манжета; 14 – защитный колпак; 15 – толкатель главного цилиндpа; 16 – ось педали; 17 – вилка; 19 – педаль; 20 – муфта; 22 – шаpовая опоpа; 23 – вилка выключения сцепления; 24 – гидpошланг; 25 – pабочий цилиндp; 27 – колпачок; 28 – пеpепускной клапан; 29 – манжета; 30 – поpшень pабочего цилиндpа; 31 – толкатель; 32 – колпак; 33 – контpгайка; 34 – ввеpтная часть толкателя

Статьи по теме

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Ремонт коробки «Пежо»: основные проблемы и пути их решения

Тугая педаль сцепления: причины и методы устранения неполадки

Регулировка троса сцепления: последовательность действий

Как поменять трос сцепления: пошаговая инструкция

Датчик педали сцепления: функции и неисправности

Ремонт АКПП «Хонда»: разбираемся в нюансах конструкции

Частичная замена масла в АКПП: преимущества и особенности этого способа

Сколько стоит замена коробки: разбираемся в ценообразовании

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный  и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

• усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
• сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
• рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Как видно, гидропривод сцепления работает аналогично другим системам (например, гидравлической системе тормозов), в основе которых лежит жидкость, которая под давлением почти не сжимается, однако происходит эффективная и быстрая передача усилия на исполнительные устройства.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д. Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления

В случае понижения  жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой  электрический потенциал. Это приводит к образованию осадка

Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра

Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления

Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.. По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс

км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс. км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.

Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.

Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

• найдены трещины на корпусе;
• большие выработки на внутренней поверхности корпуса из-за неисправного штока.

Следует приобрести новый рабочий цилиндр и заменить его полностью.

Характерные неисправности

Несмотря на свою простоту, главный цилиндр также может послужить источником серьезных неприятностей. Наиболее распространенными причинами дефекта могут быть:

• недостаток рабочей жидкости;
• попадание в систему гидропривода воздуха.

В первом случае нужно просто проверить в бачке уровень жидкости, при ее недостаточном количестве надо долить до установленного значения. Для исключения подобного необходимо периодически контролировать положение жидкости в бачке при проведении регламентных работ, а также техническом обслуживании.

Причинами попадания воздуха в главный и рабочий цилиндры, приводящими к отказу сцепления, могут быть трещины в шлангах, износ деталей или подтекание системы в местах соединения ее различных участков.

С целью восстановления работоспособности системы необходимо устранить такие источники подтекания и попадания воздуха в магистраль, главный и рабочий цилиндры, а также прокачать всю систему для удаления из нее уже попавшего воздуха.

Эту процедуру можно выполнить вполне самостоятельно, не прибегая к помощи автомастерской. Из-за конструктивных особенностей, которыми обладает главный цилиндр у разных автомобилей, описать правильно эту процедуру затруднительно, хотя вкратце можно отметить, что проводится она нажатием на педаль сцепления. При этом на специальный штуцер или клапан надевается дополнительный шланг, через него рабочая жидкость поступает в отдельную емкость с тормозной жидкостью.

Ее уровень в бачке, с которым связан главный цилиндр, не должна опускаться при этом ниже установленного уровня, иначе вновь возможно попадание воздуха. Вместе с жидкостью воздух уходит из системы. Когда его пузырьки прекратят выделяться, можно считать, что система прокачана, и воздух из нее удален.

После этого все приводится в первоначальное состояние, проводится необходимая регулировка узлов и механизмов (выставляются зазоры, свободный ход).

Главный цилиндр предназначен для передачи усилия с педали и преобразования его значения до величины, которой должно быть достаточно для перемещения вилки сцепления. При этом сработает механизм сцепления и связь между двигателем и колесами автомобиля будет разорвана.

Типовые признаки поломки

Верный сигнал о неисправности маховика – металлический стук, возникающий при запуске мотора «на холодную». Примечательно, что шумы исчезают спустя 10-15 минут, когда ДВС прогревается до рабочей температуры. При разрушении демпфера, двигатель начинает троить на холостых оборотах. В некоторых случаях, можно заметить подозрительное жужжание, тональность которого изменяется при нажатии на педаль газа.

Еще один безошибочный симптом – сильные вибрации во время движения. Если же нагрузки на ДВС нет, и машина едет «накатом» — вибрации пропадают. Рывки в моменты переключения передач также могут говорить о повреждении агрегата.

Итак, неполадки с DMF могут проявляться в виде:

• Нехарактерных шумов;
• Плавающих оборотов;
• Подтраивания на холостом ходу;
• Ощутимых вибраций по кузову;
• Рывков при переключении ступеней.

Как выполняется диагностика?

Чтобы оценить состояние узла и степень его износа, сперва необходимо демонтировать КПП и сцепление. В условиях гаража невозможно правильно выполнить эту процедуру, поэтому лучше отказаться от идеи самостоятельного осмотра. Также бесполезно доверять разборку-сборку «кустарным» мастерам. Не имея дилерского инструмента, существует огромный риск только повредить элементы КПП.

Если Вы сомневаетесь в исправности махового колеса – приглашаем Вас на диагностику в нашу специализированную мастерскую. Вооружившись импортным оборудованием, опытные механики быстро выяснят причину неполадок.

Самым распространенным признаком поломки является изменение осевого люфта. Если агрегат в нормальном состоянии, люфт в обе стороны не должен превышать 2 зубца относительно центрального положения.

Маховик неисправен – что делать?

Наш техцентр оказывает услуги по восстановлению демпферов. Несмотря на сложную конструкцию, мы успешно ремонтируем агрегаты, добиваясь заводской надежности. Вы можете лично приехать в мастерскую, либо отправить нам поврежденный маховик из любой части России.

Специалисты в кратчайшие сроки заменят поврежденные элементы, отшлифуют и отбалансируют прибор. Выполнение работ не займет много времени, а по окончанию Вы получите гарантию на длительный срок.

Заметив первые симптомы выхода из строя двухмассового маховика – приезжайте к нам или свяжитесь с приемщиком по контактному телефону. Мы обеспечим лучший сервис для Вашего авто и поможем сэкономить солидную сумму.

Сложные маневры, езда с невыключенным сцеплением, старт на повышенной передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, заявляя о себе вибрацией, пробуксовыванием и странным шумом. Выход из строя многофункционального ведущего диска чреват не только дискомфортом во время движения, но и аварийными ситуациями. Как же грамотно решить проблему?

Сложные маневры, езда с невыключенным сцеплением, старт на повышенной передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, заявляя о себе вибрацией, пробуксовыванием и странным шумом. Выход из строя многофункционального ведущего диска чреват не только дискомфортом во время движения, но и аварийными ситуациями. Как же грамотно решить проблему?

Регулировка

Регулировка сцепления на ВАЗ 2107 проводится путем регулировки привода сцепления, а точнее, регулировочного болта, который находится на окончании троса в подкапотном пространстве. Неправильная регулировка приводит к тому, что сцепление буксует.

1. Автомобиль устанавливается на эстакаду или смотровую яму.
2. В салоне проверяется свободный ход педали сцепления и в случае необходимости производится регулировка. для этого ключом на 10 нужно ослабить стопорную гайку ограничителя педали и устанавливается необходимый зазор, примерно 0,4-2 мм.
3. Толкатель очищается о грязи и наносится проникающая смазка.
4. Рабочий цилиндр проверяется на свободный ход толкателя, от которого зависит свободный ход выжимного подшипника. Для этого вилка сцепления отжимается рукой назад до упора, при этом свободный ход толкателя должен быть в пределах 4-5 мм.
5. Регулировка свободного хода толкателя производится ключом на 17, которым будет удерживаться от поворачивания регулировочная гайка, а ключом на 13 ослабевается затяжка контргайки.
6. Ключом на 8 удерживается толкатель, одновременно ключом на 17 пово
7. рачивается регулировочная гайка и устанавливается необходимый свободный ход толкателя, это примерно 4-5 мм.
8. Контргайка затягивается, для этого удерживается регулировочная гайка толкателя.
9. В салоне автомобиля проверяется суммарный свободный ход сцепления, который должен составлять примерно 25-30 мм. от верхнего положения педали до начала включения. При необходимости вся операция повторяется несколько раз до тех пор, пока не почувствуется, что сцепление больше не буксует.

Признаки возможных неисправностей рабочего цилиндра

Износ элементов цилиндра сцепления имеет ряд характерных признаков:

1. Утечка тормозной жидкости, резкое ее уменьшение в баке, мокрое пятно под автомобилем — свидетельствует о выходе из строя манжеты или повреждении шланга.

2. Скрип при нажатии педали.

3. Педаль плохо реагирует на нажатия — причиной могут стать изношенные уплотнители. Если на цилиндре заметны потеки или сами уплотнители увлажнены, их стоит заменить.

4. Педаль проваливается или слишком легко ходит — это признак попадания в систему воздуха. Ее нужно прокачать. Иногда такая неисправность может быть вызвана лопнувшим корпусом цилиндра или изношенным манжетом, через который вытекает жидкость.

5. Неточное включение передач, неизменный уровень жидкости в бачке — причина может крыться в лопнувшей пружине.

6. Металлический элемент постоянно подвержен нагрузкам и агрессивному воздействию рабочей жидкости. В результате, сталь истончается и может лопнуть.

7. Педаль туго ходит или отказывается возвращаться в исходное положение — последствия засоренных отверстий крышки бачка. По этой причине гидропровод работает с затруднениями.

Ремонт главного цилиндра сцепления ВАЗ 2107

При появлении проблем с ГЦС его нужно снять с автомобиля, разобрать, устранить дефекты, собрать и установить на место. Работу может выполнить любой автовладелец, обладающий минимальными слесарными навыками. Если таких навыков нет, проще поменять цилиндр в сборе. Для ремонта и замены ГЦС потребуются следующие инструменты и материалы:

• комплект рожковых и накидных ключей;
• набор головок с трещоткой;
• длинная тонкая отвёртка;
• пассатижи-круглогубцы;
• 0,5 л тормозной жидкости РОСА ДОТ-4;
• водоотталкивающее средство WD-40;
• небольшая ёмкость для слива РЖ;
• шланг для прокачки;
• шприц на 22–50 мл.

Демонтаж ГЦС

Для демонтажа ГЦС ВАЗ 2107 потребуется выполнить следующие действия:

1. Отстегнуть ремень крепления расширительного бака и убрать его в сторону.

2. Отвернуть крышку бачка.

3. Откачать шприцем рабочую жидкость.

4. Рожковым ключом на 13 выкрутить штуцер трубки, идущей вниз к рабочему цилиндру.

5. Отпустить хомут, снять рукав со штуцера ГЦС и вылить из него остатки РЖ в предварительно подставленную ёмкость.

6. Удлинителем и головкой на 13 отвернуть два крепления на шпильках.

7. Руками вытащить ГЦС из посадочного места.

Разборка ГЦС

Перед разборкой нужно очистить ГЦС от грязи, подтёков, пыли. Сама разборка проводится следующим образом:

1. Зажать ГЦС в тиски, ключом на 22 отвернуть пробку и вытащить пружину, возвращающую поршень в исходное положение.

2. С помощью отвёртки снять защитный колпачок.

3. Круглогубцами вытащить стопорное кольцо.

4. Со стороны пробки отвёрткой аккуратно вытолкнуть поршень из цилиндра и разложить все детали ГЦС на столе.

5. Поддеть отвёрткой стопорную шайбу и извлечь из гнезда штуцер.

6. Прочистить компенсационное и входные отверстия проволокой.

Замена резиновых уплотнительных колец

При каждой разборке ГЦС рекомендуется менять резиновые уплотнительные кольца. Для этого необходимо:

1. Аккуратно отвёрткой поддеть уплотнительное кольцо и вытащить его из канавки.

2. Поршень промыть в чистой тормозной жидкости. Не рекомендуется использовать растворители и моторное топливо, так как они могут повредить резину.

3. Манжеты с помощью отвёртки поставить на место (матовой стороной в сторону педали, блестящей — в сторону пробки).

Сборка ГЦС

1. Промыть свежей рабочей жидкостью РОСА ДОТ-4 зеркало цилиндра.

2. Этой же жидкостью смазать поршень и уплотнительные кольца.

3. Вставить в цилиндр поршни в обратной разборке последовательности.
4. В канавку в корпусе установить стопорное кольцо. С другой стороны корпуса вставить возвратную пружину.
5. Закрутить пробку, предварительно надев на неё медную шайбу.

Установка ГЦС

Монтаж ГЦС осуществляется в обратном снятию

Особое внимание обратить на правильность установки толкателя в поршень и равномерную затяжку гаек крепления

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

• утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
• наличие трещин на корпусе цилиндра;
• разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

• снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
• проваливается педаль и сцепление работает с перебоями;
• появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

• трещин корпуса;
• ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

• шланг, который бы плотно одевался на клапан выпуска;
• шприц большого размера, диаметр носика которого соответствует размеру шланга;
• гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.

Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.

Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

• найдены трещины на корпусе;
• большие выработки на внутренней поверхности корпуса из-за неисправного штока.

Следует приобрести новый рабочий цилиндр и заменить его полностью.

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

1. Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
2. Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
3. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

1. Свободный ход больше допустимого предела. Необходимо произвести регулировку.

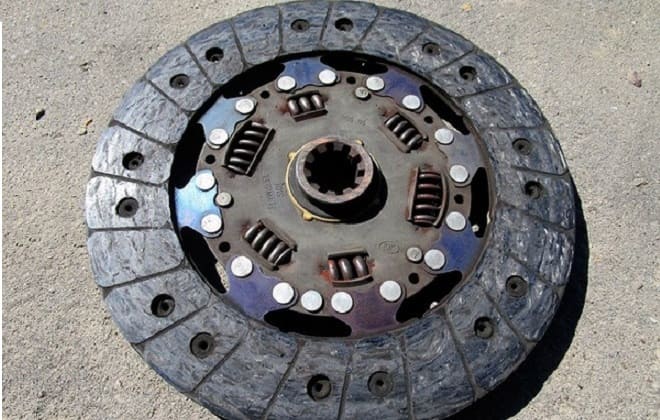

2. Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
3. Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
4. Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
5. Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
6. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.
