Автомобильный радиатор

Виды радиаторов

Существует несколько видов теплообменников. Каждый из них предназначен для своей цели, но работают они по одному принципу – внутри них циркулирует жидкость для обеспечения обмена тепла. Вот в каких системах автомобиля используются теплообменники:

• охлаждающая;
• отопительная;
• климатическая.

Чаще всего в автомобильной промышленности используются две категории радиаторов.

1. Трубчато-пластинчатые. Это самая распространенная модификация, которую устанавливали на старые автомобили. Теплообменник в них состоит из горизонтально расположенных трубок (круглого сечения), на которые нанизаны тонкие пластины. Чаще всего их изготавливают из алюминиевого сплава. Эти модификации устанавливались на старых автомобилях. Основной недостаток – слабая теплоотдача из-за небольшой площади соприкосновения с потоком воздуха.
2. Трубчато-ленточные. В них используются длинные трубки (овального сечения), сложенные в форме змеевика. Материал, который используется для их изготовления – либо сплав меди и латуни, либо алюминий. Такие модификации устанавливают во многие современные автомобили. Медные модели обладают отличной тепловой проводимостью, но стоят очень дорого. Поэтому чаще охлаждающая система комплектуется алюминиевыми аналогами.

Среди первой категории существуют еще два вида радиаторов. Это одноходовые и многоходовые модели. Они отличаются друг от друга принципом циркуляции.

• Одноходовые. Охлаждающая жидкость поступает в полость теплообменника с одной стороны и равномерно распределяется по всем трубкам. В них есть существенный недостаток: антифриз в полости распределяется неравномерно, из-за чего теряется эффективность обмена тепла.
• Многоходовые. Охлаждающие элементы в них разделены на несколько секций. Эта конструкция увеличивает общую длину магистрали, что улучшает процесс теплообмена.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Но если герметичная система применена, то в пробке имеется два клапана – впускной (забирает внутрь воздух из атмосферы, работает при давлении ниже 0,2 бар) и выпускной (срабатывает при давлении свыше 1,2 бар). Он выбрасывает из системы излишки воздуха.

Получается так, что в системе всегда давление больше, чем в атмосфере. Это позволяет немного повысить температуру кипения антифриза, что благоприятно сказывается на работе двигателя. Особенно это хорошо для движения по пробкам в городских условиях. Пример герметичной системы – автомобили ВАЗ-2108 и аналогичные. Негерметичной – модели классической серии ВАЗ.

Чугун

Чугун состоит из углерода и железа. Процентное соотношение углерода может составлять до 6% и более. На свойства материала влияет наличие примесей в составе: марганца, серы, кремния и др. В зависимости от количества примесей различают три основных вида чугуна:

• белый – в основном применяется для производства стали;
• серый – вязкий металл, хорошо поддающийся обработке, используется в машиностроении и производстве различных конструкций, работающих в условиях повышенной интенсивности;
• легированный – так называют чугун, в состав которого добавляют элементы для повышения его основных характеристик: прочности, износостойкости и т.д.

Чугун используется для производства литых конструкций и деталей, эксплуатируемых в условиях невысокой динамической нагрузки. Материал хорошо обрабатывается и стоит дешевле стали (этим объясняется доступная цена радиаторов отопления).

Первый радиатор был отлит из чугуна в середине XVIII века. Позднее оборудование получило широкое распространение в Европе и России и пользуется спросом до сих пор, несмотря на развитие технологий по производству радиаторов из других материалов.

Одно из преимуществ чугуна, которое сделало его популярным материалом для производства батарей отопления – это высокая стойкость к коррозии. После установки поверхность радиатора покрывается сухой ржавчиной, что тормозит дальнейшее проникновение коррозии.

Стенки радиаторов из чугуна очень толстые, это повышает вес и прочность изделия, а также значительно продляет срок его службы. Еще один плюс – это неприхотливость к теплоносителю. Наличие примесей в воде не вредит батарее изнутри, материал сложно повредить поэтому чугунные радиаторы обеспечивают стабильную работу отопительной системы на протяжении долгого времени, не требуя замены (до 50 лет).

Высокая масса радиаторов обеспечивает отличную теплоемкость и инерционность, сглаживая изменения температурного режима в помещении. При длительной эксплуатации (более 40 лет) может возникнуть разрушение чугунных ниппелей. За счет пористости и шершавости чугуна на внутренних стенках радиаторов со временем образуется налет, что приводит к потере теплоотдачи.

Принцип работы

Для правильного функционирования современные жидкостные системы охлаждения в процессе работы учитывают множество важнейших параметров. Специальные датчики снимают показания температуры двигателя, температуры охлаждающей жидкости и моторного масла, температуры за бортом и т.д.

Если вкратце описывать принцип работы системы охлаждения, тогда  за точку отсчета стоит принять жидкостной насос. Этот элемент заставляет охлаждающую жидкость постоянно двигаться  и циркулировать по кругу. При этом проход через рубашку охлаждения двигателя (малый круг) позволяет жидкости омывать горячие стенки головки блока и цилиндров.  Когда температура охлаждающей жидкости растет, тогда при определенных показателях срабатывает термостат и открывает доступ жидкости в большой круг (радиатор). Так удается избежать перегрева двигателя и эффективно отдать жидкости избыточное тепло от нагретых деталей мотора. Когда горячая жидкость попадает в устройство охлаждения, от неё происходит отвод тепла в окружающую атмосферу. Полный цикл заканчивается, а охлажденная жидкость движется аналогично по новому циклу.

Вполне очевидно, что радиатор является своеобразным теплообменником, который обеспечивает эффективное охлаждение не самого мотора, а охлаждающей жидкости. Установка дополнительного вентилятора или жалюзи позволяет поддерживать температуру жидкости на оптимальном для работы мотора уровне как в экстремальный  холод, так и в сильную жару.

Основные причины потери герметичности радиатора, признаки, особенности ремонта

Потеря герметичности радиатора системы охлаждения может быть связана со следующими причинами:

1. Естественный износ. Примерный срок эксплуатации радиатора составляет около 10-12 лет. В процессе износа устройства его внутренняя рабочая поверхность покрывается слоем накипи, отложений, образовавшийся в результате химических и термодинамических процессов. Стенки пластин и трубок радиатора утончаются. Так как в устройстве жидкость находится под давлением, возможны микротрещины, в результате которых жидкость начинает уходить из системы.

Учитывая, что размеры микротрещин небольшие, сильная течь в таком случае не наблюдается. Мокрые следы утечки могут пропадать после охлаждения двигателя и антифриза. Желательно сразу обнаружить последствия и место ухода жидкости. Чем быстрее в этой ситуации будет произведен ремонт, тем меньшее повреждение придется ремонтировать. Можно с успехом ремонтировать холодной сваркой.

1. Заправка системы охлаждения водой. Замерзание в холодное время года. При незначительной утечке антифриза многие водители доливают в систему воду в ограниченном количестве. За теплый сезон эксплуатации автомобиля количество таких доливок может быть большим. В результате этого изменяется концентрация и характеристики антифриза. Зимой даже при незначительных отрицательных температурах он может замерзнуть. При этом происходит расширение объема. Радиатор может «разорвать».

Образовавшаяся при этом трещина обычно имеет большие размеры. Она может произойти в месте соединения пластмассовых и металлических элементов радиатора. В большинстве случаев такое повреждение устранить затруднительно.

1. Заправка системы охлаждения некачественным антифризом. Избыточное давление. В большинстве современных двигателей охлаждающая жидкость находится под давлением. При этом температура кипения антифриза увеличивается более 100 градусов Цельсия. Это позволяет увеличить КПД двигателя. Если в систему залить некачественный антифриз, он может вскипеть при более низкой температуре. При этом возможно повреждение радиатора. Оно может быть небольшим. В таких случаях лучше применять ремонт методом пайки, так как он обеспечивает лучшие характеристики на предмет устойчивости к повышенному давлению. Пайку нетрудно выполнить в домашних условиях.
2. Механическое повреждение. Такая неисправность может быть следствием:
   • попадания в область радиатора посторонних предметов;
   • ДТП;
   • разрушения лопастей вентилятора;
   • некачественного ремонта.

В зависимости от места и размеров повреждения для ремонта можно применять методы холодной сварки, пайки.

Замена радиатора охлаждения двигателя на примере Lancer 9

У авто Lancer 9 больным местом является радиатор охлаждения. Водители знают, что стандартные крепежи никуда не годятся и часто специалисты припаивают дополнительную планку. Если остро встал вопрос замены радиатора двигателя, стоит придерживаться инструкции:

1. Высвобождение клипс.
2. Снятие воздухозаборника.
3. Отведение блока управления.
4. Снятие патрубка.
5. Слив антифриза.
6. Откручивание верхних болтов.
7. Высвобождение нижних крепежей.
8. Снятие радиатора.

Если говорить подробнее, важнее всего высвободить клипсы воздухозаборника. Они плотно прилегают к корпусу, их необходимо чем-то поддеть. Для этого подойдет ключ либо отвёртка. Если ржавчины нет, получится снять воздухозаборник. Поскольку блок управления вентилятора находится под радиатором, его придётся отвести в сторону.

Чтобы заменить вентилятор, отсоединяются патрубки от расширительного бачка. Начинать необходимо с верхних трубок и далее продвигаться к днищу. После процедуры удастся слить антифриз. Следующим шагом высвобождается верхнее крепление, которое удерживает радиатор. После замены детали необходимо повторить процедуру в обратном порядке.

2 Luzar

Особенностью этого популярного бренда является узкая специализация в сегменте теплообменников. Выпускаемый ассортимент алюминиевых и медных радиаторов для охлаждения двигателей или систем кондиционирования охватывает широкий сегмент марок авто как зарубежных, так и отечественных.

Фирма начинала с выпуска, в том числе, и альтернативной продукции для замены медных радиаторов моделей ВАЗ. Благодаря доступной стоимости и высокому качеству быстро оказалась в числе основных поставщиков заводского конвейера. Со слов владельцев, выбор в пользу Luzar вполне очевиден, и не только из-за ценовой привлекательности. Немецкая линия SCHOLER, изготовление по особой технологии и наработки ВПК (предприятие было организовано на базе Авиационного ремонтного завода) обеспечили безупречное качество радиаторов этого производителя и стабильно растущий спрос на отечественном рынке.

Устройство и назначение радиатора системы охлаждения двигателя

Избыточное радиаторное тепло удаляется в окружающее пространство. Этому способствует его особая конструкция. Основными элементами изделия являются:

• верхний бачок;
• нижний бачок;
• сердцевина;
• элементы крепления.

Наиболее популярными материалами для изготовления радиаторов являются:

• медь;
• алюминий;
• медные сплавы;
• сплавы на основе алюминия.

Сердцевина изделия изготавливается в разном виде. Встречается трубчатый тип, бывает пластинчатый вариант, а также выпускается в сотовом виде. Чаще всего можно встретить трубчатую конструкцию. Внутри располагаются вертикальные трубки с сечением в виде овала либо круга. Они пропускаются сквозь ряды тонких пластин, установленных горизонтально. Они припаяны к обоим бачкам.

Предпочтительными являются трубки овального сечения. У них увеличена поверхность охлаждения, а это способствует быстрому теплообмену. Также, если случается нежелательное перемерзание жидкости, то овал лишь деформируется, а круг способен разорваться, разгерметизировав систему.

Реже встречаются пластинчатые варианты исполнения. В них ОЖ перемещается по объему, который сформирован двумя спаянными друг с другом фигурными пластинами. Нижняя торцевая часть и верхняя соединены с резервуарами. Охлаждающий воздух перемещается по внешней части пластин. Чтобы увеличить поверхность охлаждения, пластины изготовлены гофрированными. Таким образом удается скорей проводить остывание, чем у трубчатых аналогов.

Однако с пластинами больше встречаются недостатки. Они проявляются в быстром загрязнении, необходимости наличия большего числа спаянных участков, применении более тщательного ухода.

Сотовые конструкции сердцевин предполагают наличие горизонтальных круглых трубок для воздуха, которые снаружи омываются анитифризом. Для обеспечения комфортной спайки таких систем трубки развальцовываются на концах до шестиугольной формы. Такой формат обеспечивает большую, чем в аналогах охлаждающуюся поверхность.

Верхняя часть бочка, расположенного выше, оснащена припаянной горловиной. Снаружи она закрыта специальной пробкой с паровым клапаном. Также к бачку подходит небольшой патрубок, который нужно соединять с гибким шлангом. Через него подводится охлаждающая жидкость.

В нижнем бачке имеется отводящий патрубок с гибким шлангом. Для качественной фиксации использованы винтовые хомуты. Подобная конструкция позволяет иметь небольшое смещение блока относительно охладителя.

7 Оренбургский радиатор

Среди владельцев отечественных марок авто, таких как ГАЗ, ВАЗ или УАЗ, большой популярностью пользуется продукция фирмы Оренбургский радиатор, которая предлагает широкий ассортимент элементов системы охлаждения, как для спецтехники, так и для легкового транспорта. Представлены алюминиевые и медные модели радиаторов, разработанные с учетом повышенных нагрузок и климатических условий.

Отдельно можно выделить линейку ВК (высшее качество), включающую 2-х и 3-х рядные радиаторы, изготовление которых осуществляется на высокотехнологичном оборудовании с использованием медной ленты повышенной прочности. Представленные модели отличаются не только надежностью, но и исключают перегрев двигателя даже при скорости движения менее 10 км/час (городской трафик). Это, в свою очередь, способствует уменьшению расхода топлива и лучшей защите самых важных узлов от износа.

Из чего состоит охлаждающая система мотора?

• Радиатор,
• Верхний шланг радиатора,Нижний шланг радиатора,
• Помпа,
• Термостат,
• Электрический вентилятор,
• Термо-таймер,
• Радиатор.

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Охлаждающая жидкость

Это транспортное средство, которое отводит тепло от двигателя через охладительную систему в атмосферу. Свойства антифриза становятся важными в холодную погоду — ведь если использовать простую воду, она быстро замерзнет, расширится и повредит множество компонентов.

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Правильная замена радиатора на примере модели ВАЗ 2114

Прежде чем заменить радиатор охлаждения в авто ВАЗ 2114, необходимо убедиться в том, что он неисправен, иногда признаки налицо. Заглянув под капот, видно, что в патрубке подтекает жидкость. Если охлаждающее вещество капает, не получится отделаться обычной изоляцией. Также водителей настораживает перегрев двигателя.

Алгоритм работы по замене радиатора:

1. Слив жидкости.
2. Снятие воздушного фильтра.
3. Отвинчивание верхних болтов.
4. Удерживание вентилятора.
5. Снятие защиты картера.
6. Откручивание гаек.
7. Отведение прижимной пластины.
8. Снятие вентилятора.
9. Высвобождение радиатора.

Для работы потребуется набор ключей, молоток, смазка. Поскольку необходимо работать с крепежными элементами, часто они не поддаются, приходится их подбивать и зачищать

Далее для замены радиатора охлаждения двигателя важно обратить внимание на верхние болты, которые фиксируются по сторонам. Они на вентиляторе чаще всего крепятся через шайбу

Чтобы не повредить патрубки, лучше заранее отсоединить их. У элементов используется винтовое соединение, поэтому трубки проворачиваются против часовой стрелки. Удерживая их за кольцо, необходимо удерживать трубку. В противном случае легко сорвать резьбу.

Установка радиатора будет невозможна, поскольку кроме вентилятора придётся менять шланги. Если патрубок не поддаётся, необходимо пошевелить вентилятор. Когда данный план не помогает, пригодится ранее подготовленная смазка.

Добавив пару капель на заднюю стенку радиатора, получится высвободить трубки. После этого открывается доступ к нижним болтам, которые находятся с левой и с правой стороны. Гайки должны освобождаться постепенно и не до конца.

Необходимо убедиться в том, что вентилятор не удерживается. Когда болты сняты, легко отвести в сторону прижимную пластину. Чтобы поднять радиатор охлаждения двигателя, его надо немного наклонить в сторону мотора.

Почему радиатор охлаждения выходит из строя?

Выделяют ряд причин, по которым радиатор системы охлаждения могут выйти из строя. Они включают в себя:

• Механическое воздействие и повреждение. Трубчатая часть устройства легко деформируется от внешнего воздействия. Если в полость радиатора попадёт камень или крупный мусор в процессе движения автомобиля, то велика вероятность появления деформации в устройстве конструкции;
• Появление засоров. Отсутствие герметичности в местах соединения провоцирует проникновение частиц пыли и грязи в полость радиатора.

Охлаждающая жидкость низкого качества приводит к появлению большого количества накипи в полости радиаторных трубок. В дальнейшем антифриз не сможет полноценно циркулировать по замкнутой системе.

При наличии данных случаев автомобильный радиатор можно отремонтировать. Однако бывают случаи, по которым ремонт данной детали является нецелесообразным занятием. Например, лобовое столкновение транспорта в ходе ДТП. Поверхность и корпус радиатора быстро деформируется. Восстановить целостность изделия практически невозможно.

Как поменять радиатор охлаждения на Ваз 2110, 2111, 2112

Вам понадобиться:

• Ключ «на 10»;
• Отвертка;

1). Открываем капот, отсоединяем минусовую клемму от аккумулятора, достаем сливную пробку в левой части радиатора и сливаем охлаждающую жидкость.

2). Сливаем антифриз с блока цилиндров (для ускорения данного процесса можно открутить пробку на расширительном бачке).

3). Отключаем вентилятор радиатора (для удобства можно также снять и воздушный фильтр).

4). Слева у радиатора раскручиваем болты.

5). Еще один снизу радиатора.

6). Аккуратненько вынимаем вентилятор радиатора.

7). Откручиваем крепления хомутов и отсоединяем патрубки радиатора.

8). Вытаскиваем сам радиатор меняем на новый и устанавливаем в обратной последовательности. Не забываем залить охлаждающую жидкость.

ВИДЕО

Как поменять радиатор охлаждения на Ваз 2113, 2114, 2115

Вам понадобиться:

• Ключи и головки «на 8» и «на 10»;
• Отвертка;

1). Отсоединяем минусовую клемму от аккумулятора. С расширительного бачка снимаем пробку и сливаем охлаждающую жидкость.

2). Далее снимаем корпус воздушного фильтра.

3). Снимаем радиатор вместе с охлаждающим вентилятором. Чтобы упростить данную задачу рекомендую вначале снять вентилятор, и только после этого радиатор. Для этого нам необходимо снять разъем питания двигателя электровентилятора, снять хомуты и отсоединить все патрубки, подходящий к радиатору.

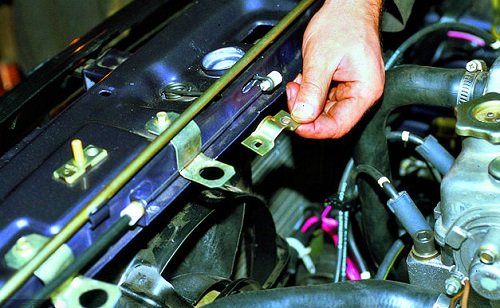

4). Отворачиваем пластину, с помощью которого зафиксирован радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

5). Установка нового радиатора производиться в обратной последовательности, после чего заливаем в расширительный бочок охлаждающую жидкость и проверяем работу двигателя, вернее срабатывание системы охлаждения.

Устройство радиатора охлаждения

Основная функция этого устройства — отведение тепла от нагретых веществ. Это можно обеспечить конструктивной особенностью радиатора и материалами из чего он сделан. Также, для создания наилучшего эффекта охлаждения, место монтажа должно быть таким, где устройство встречается с большим потоком воздушного сопротивления. Поэтому на всех автомобилях, вне зависимости от марки и модели, радиатор системы охлаждения устанавливается спереди перед двигателем и, поэтому элементы кузова перед радиатором делают щелевым (решетка радиатора).

Есть автомобили, в которых мотор устанавливается сзади. Даже при таком расположении ДВС, радиатор ставят спереди. Единственное, приходится прокладываться длинные магистрали для циркуляции жидкости. На спортивных авто можно встретить конструкцию, когда ДВС и радиатор находятся сзади, но по бокам кузова есть воздухозаборники.

Из чего состоит радиатор системы охлаждения

Конструкция автомобильного радиатора может быть нескольких видов, но основная схема такая, как представлена на рисунке.

а — сам радиатор; б — паровой клапан в открытом виде; в -воздушный клапан в открытом положении.

1. Верхний бачок.
2. Верхний патрубок.
3. Пробка горловины радиатора.
4. Пароотводная труба.
5. Алюминиевые или латунные трубки, соединяющие верхний 1 и нижний 7 бачки.
6. Пластины. Они припаяны к трубкам 5. Служат для увеличения площади поверхностного охлаждения.
7. Нижний бачок.
8. Патрубок для соединения радиатора и помпы. Некоторые модификации имеют на патрубке сливной кран.
9. Крепежные элементы.

Пластины 6 — это сердцевина радиатора. Основной элемент теплообменного процесса. Основная часть сердцевин — это бесшовные трубки с толщиной 0,15 мм. Вокруг трубки есть медная или алюминиевая лента. Горячая жидкость проходит через труби и охлаждается.

Классификация по типу сердцевин:

1. Радиаторы с трубчатыми сердцевинами.
2. Радиаторы с пластинчатыми сердцевинами.
3. Радиаторы с трубчато-ленточными сердцевинами.

Устройство парового 11 и воздушного 12 клапанов радиатора:

• 10-пружина. Упругость пружины от 1250 до 2000 грамм. Клапана и пружина с такой упругостью позволяет увеличить давление в охлаждающей циркуляционной системе и увеличить порог закипания жидкости до 110-120 градусов. Таким способом, объем охлаждающей жидкости не такой уж большой в современных двигателях.
• Пружинка воздушного клапана имеет упругость от 50 до 100 грамм.

Функция воздушного клапана — пропускать воздух внутрь радиатора, если охлаждающая жидкость (вода, тосол, антифриз) закипела и остыла, и появился конденсат.

В системе возникает избыточно давление и парообразование при нагреве жидкости. Крышка с клапаном сама разряжает давление вне зависимости от того, какой атмосферное давление на улице. Так как в горах низкое атмосферное давление, то жидкость охлаждения закипает быстрее, чем на равнине. Воздушный клапан защищает радиатор от разрушения, которое может возникнуть от разницы давлений в самом радиатор и на улице.

На пробке есть клапаны. При закипании охлаждающей жидкости (ОЖ) открывается выпускной клапан на крышке. Пар при этом выводится через пароотводную трубу. Когда в радиаторе жидкость остывает, давление падает и, если давление в радиаторе стало ниже атмосферного 1 Атм (килограмм на 1 квадратный сантиметр), то открывается впускной клапан и запускает воздух, чтобы не создавался вакуум.

Чтобы слить ОЖ из системы охлаждения закрытого типа, надо открутить сливной болт или открыт краник, и открыть крышку. Для полного слива жидкости из системы охлаждения двигателя, в на блоке цилиндров есть специальный сливной болт под ключ на 13 (ВАЗ).

Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

• мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
• наждачная бумага средней зернистости;
• активный флюс;
• припой оловянно-свинцовый ПОС-60 или ПОС -40;
• растворитель для очистки поверхности.

Перед началом ремонта радиатор демонтируют, далее его следует промыть, можно проточной водой.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

1 AVA

Среди самых крупных производителей компонентов для автомобильных систем кондиционирования и охлаждения особо можно выделить фирму AVA. Весь ассортимент продукции, представленный на вторичном рынке, отличается доступной стоимостью. При этом качество практически не отличается от оригинальных запчастей, установленных на авто на заводском конвейере. Большое количество положительных отзывов, оставленных не только автолюбителями, но и мастерами по ремонту, способствуют росту популярности и доверия к радиаторам охлаждения, выпускаемых данной фирмой.

Производственные мощности компании расположены в 7 европейских странах, и вся продукция имеет необходимые сертификаты соответствия. Ассортимент радиаторов AVA представлен медными, латунными и алюминиевыми моделями, которые находятся в разных ценовых категориях. В зависимости от технических характеристик, все детали разделены на бюджетную и оригинальную линейку, при этом на качестве товара это никак не отражается, что подтверждают в своих отзывах практически все пользователи.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Сварка, как метод ремонта радиатора

В домашних условиях применять сварку для ремонта радиаторов затруднительно. Для этого требуются особые навыки и специальное сварочное оборудование. В противном случае тонкий металл стенок будет прогорать, и вместо ремонта радиатор может полностью придти в негодность.

Холодная сварка

Под холодной сваркой понимают соединение материалов при помощи специального клея. Обычно это двухкомпонентный клей на основе мастик, эпоксидных составов, металлических порошков для укрепления структуры соединения, присадок.

Технологический процесс ремонта радиаторов практически для всех типов холодной сварки приблизительно одинаков. Предварительно место ремонта очищается при помощи растворителя и наждачной бумаги. Затем компоненты клея тщательно смешиваются (мастика разминается). После этого состав наносится на место ремонта, оставляется в теплое место.

Схватывание клея наступает через час, полное высыхание – от 3-х часов до суток (в соответствии с инструкцией).

Чтобы увеличить надежность холодной сварки обычно выполняют объемный ремонт. Для этого ограничивают вытекание клея из соседних зон и с обратной поверхности радиатора. Создается своеобразная «чаша», куда заливается клей. Это позволяет увеличить надежность соединения. При тепловом расширении блокируется утечка антифриза.

Особенностями эксплуатации автомобиля после выполнения холодной сварки является необходимость в течение месяца периодического контроля места ремонта. Радиатор в процессе эксплуатации подвергается большим механическим, термическим, химическим нагрузкам. Место склеивания может разрушиться, треснуть, там могут произойти нежелательные химические реакции.

Радиатор в первую очередь отвечает за охлаждение двигателя. Его исправность – непременное условие работоспособности двигателя.

Актуальная система

Отечественные и зарубежные системы охлаждения в подавляющем большинстве представляются закрытыми, где жидкости перемещаются принудительно. Основными их элементами служат:

• радиатор охлаждения;
• патрубки и соединительные шланги;
• рубашка (технологические каналы блока);
• водяная помпа;
• многолопастной вентилятор;
• термостат.

При работе силовой установки располагающийся антифриз в каналах рубашке получает от мотора тепло. Далее она перемещается по имеющимся каналам к радиатору, чтоб остывать, и возвращается по другим каналам обратно. Движению помогает располагающийся в системе насос, а охлаждению способствует расположенный за радиатором большой вентилятор. Интенсивность работы корректируется встроенным термостатом и своевременным автозапуском/автоостановкой вентилятора.

Долив необходимого объема антифриза осуществляется через специальную горловину в радиаторе. Также это можно делать посредством расширительного бачка. Как правило, в современных системах умещается около 6—12 л тосола. Заменить его удастся после полного слива, отвинтив крышку на блоке либо в нижней части радиаторного бачка.
