Рама автомобиля

Область применения рамных конструкций

Автопроизводители остановились на рамной конструкции для грузовиков, тяжелых внедорожников и в некоторых случаях для автобусов. Отдельной статьей стоят премиальные авто, особенно в бронированном исполнении.

Изначально детали несущего основания скреплялись с помощью заклепок или цельнолитым способом. Клепочная технология достаточно простая и удобная. Она не требует дорогостоящего оборудования и высокой квалификации сборщиков. В настоящее время используется только для грузовиков. Рамы, изготовленные методом цельного литья, отличались высокой прочностью, но в силу своей дороговизны и сложности наладки оборудования и оснастки окончательно ушли в историю.

Сварочная технология заняла свое место и имеет все перспективы дальнейшего развития. Такую работу легко автоматизировать, а сварные элементы гораздо проще отливать и транспортировать, чем целиковую раму. Большинство грузовых и внедорожных автомобилей выполнено по этой технологии.

Автомобили с рамной конструкцией:

• УАЗ «Хантер»;
• УАЗ «Патриот»;
• Джипы «Грейт Волл»;
• Джипы «Хавал»;
• Некоторые джипы корейских производителей.

Основные тонкости обслуживания рамы

Каждый автовладелец, несомненно, уделяет немало внимания заботе о своем автомобиле. Однако, к сожалению, некоторые из наших соотечественников толком не знают, как именно нужно за ним ухаживать. Рассмотрим же, какими специфическими особенностями отличается обслуживание рамного авто, и о чем необходимо помнить владельцу подобного транспортного средства. На самом деле, ухаживать за рамой очень просто. Достаточно своевременно мыть ее (это можно делать одновременно с мытьем кузова), регулярно красить и внимательно следить, чтобы на раме не появились повреждения

Ну а если вы все-таки столкнетесь с трещинами или другими проблемами, важно незамедлительно обратиться в автосервис

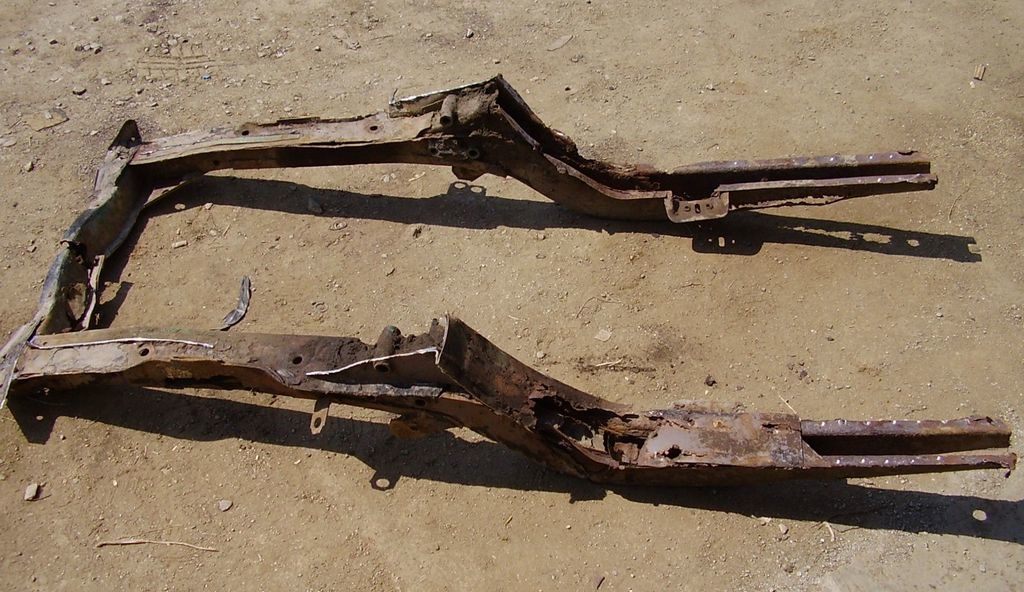

Лонжеронные рамы автомобилей

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — это труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин, также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов. Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера, причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена. Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные. Болтовые соединения находят применение обычно при малосерийном производстве. Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронная рама с Х-образной поперечиной.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками классифицируются как разновидность хребтовых).

Способы восстановления и ремонта

Видео: Как вытянуть лонжерон своими руками, В ЛЕСУ)

Главная проблема использования лонжеронов в несущем кузове – очень трудное их восстановление и ремонт. Но и без них в конструкции авто не обойтись.

Как уже отмечено лонжероны составного типа, состоящие из нескольких деталей, еще можно ремонтировать путем замены поврежденного элемента, но и здесь есть свои нюансы. Таким образом можно устранить только трещины и другие незначительные повреждения этого элемента.

Можно трещины также и заварить при помощи сварочного аппарата, хотя и здесь тоже не все просто. Титановые и алюминиевые сплавы очень плохо подвергаются сварке, поэтому такие работы должен проводить профессионал, знающий все особенности работы с такими металлами.

Если лонжерон «повело» или имеются незначительные деформации, то возможно восстановление его геометрии на специальном стенде – каролинере. Но и эта операция не из легких, поскольку для доступа к поврежденному элементу приходится разбирать практически весь автомобиль.

Допускается частичная замена лонжерона. Производится она в случае, когда деформирован лишь небольшой участок на конце элемента. В таком случае поврежденную часть отрезают, а на ее место приваривают новый. Но такая операция возможна только с условием, что основная часть элемента не имеет никаких повреждений.

Полная же замена деформированного лонжерона – операция очень рисковая. Доказательством тому является то, что при сильном повреждении этого элемента кузов считается непригодным для дальнейшего использования.

И все же такая операция выполняется. Но при этом никто не предоставит полной гарантии того, что геометрия кузова восстановиться, а вот усугубить проблему попыткой замены лонжерона можно запросто. Да и сами такие работы являются очень дорогостоящими, поэтому не всегда целесообразно делать ее, учитывая то, что все вмешательства в конструкцию кузова обязательно скажутся на безопасности.

Что такое лонжерон? Какие последствия ждут автомобиль, если лонжерон «устанет» или «уйдет»? Может ли он лопнуть? Как выглядит? И, в конце концов, где находится этот элемент автомобиля? На все эти вопросы мы ответим в этой статье, при чем сделаем мы это так, чтобы понятно было всем водителям.

Лонжерон представляет собой трубу прямоугольного сечения, также его можно назвать продольной балкой набора кузова. Проходят они через заднюю или переднюю часть кузова. Конструкции корпуса отличаются по многим признакам, поэтому бывают лонжероны, проходящие насквозь между бамперами.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь)

В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно. Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом

Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь). В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно. Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом.

Лонжероны – это неотъемлемая часть любого авто, независимо от типа кузова. На фото вы можете посмотреть наглядно, где они находятся. Что касается материала, то чаще всего изготавливается из титановых или алюминиевых сплавов для кузова автомобиля, а также из композитных слоев. Основное сечение в детали – это швеллер (выглядит как П-образное сечение) – в самых нагруженных местах сечение увеличивается.

Что представляет собой рамная конструкция автомобиля?

Рассматриваемый узел является самой тяжелой частью транспортного средства. В среднем по процентному соотношению от общего веса машины указанный элемент составляет 15 %. К раме предъявляются повышенные требования в плане технологического функционала, прочности, достаточной легкости. В конструкцию узла входят продольные металлические балки, соединяемые поперечинами. Число комплектующих деталей может варьироваться в зависимости от марки и предназначения авто.

Нередко рамы обладают переменной шириной с расширением к силовому агрегату и сужением в части заднего моста. Довольно популярными стали клепаные конструкции благодаря относительной простоте изготовления и высоким технологическим показателям. На машины, выпускаемые мелкой серией, производители часто прибегают к болтовым системам. В качестве виброгасителя используются толстые прорезиненные прокладки.

Преимущества и недостатки

В современных легковых автомобилях предпочтение отдано несущему кузову. Это происходит в силу ряда причин. Несмотря на явные преимущества (простая конструкция, упрощенная сборка автомобиля на заводе, легкий ремонт), у рамного кузова есть и существенные недостатки. Во-первых, при разделении функций кузова и рамы, приходится значительно увеличивать массу. Во-вторых, лонжероны, которые проходят под кузовом, забирают у пассажирского салона значительную часть. Пороги оказываются большими, а это затрудняет посадку в автомобиль. В-третьих, у рамных автомобилей уровень пассивной безопасности значительно ниже, ввиду возможности смещения рамы относительно кузова при ударе. В-четвертых, плоская рама уступает несущему кузову по показателю жесткости на кручение.

Таким образом, так как легковой автомобиль должен быть и комфортным и безопасным, несущий кузов для него стал незаменим. В тех же автомобилях, которым необходимо работать в сложных условиях, используют только рамные конструкции.

Хребтовая рама

Рамы хребтового типа для автомобилей были разработаны специалистами компании «Татра». И использовались такие рамы в основном на автомобилях этой компании. Основной несущей частью хребтовой рамы является труба, которая соединяет между собой двигатель и все элементы трансмиссии.

По сути, силовой агрегат, а также сцепление, коробка передач и главная передача являются также и элементами рамы. Крепление всех этих механизмов – жесткое. Крутящий момент от двигателя к элементам трансмиссии выполняет вал, который устанавливается внутри трубы. Использование такой рамной конструкции возможно только при обеспечении всех колес автомобиля независимой подвеской.

Хребтовая рама хороша тем, что обеспечивает высокую жесткость на скручивание, легкое и быстрое создание автомобилей с различным количеством ведущих мостов, но поскольку некоторые механизмы автомобиля находятся внутри рамной конструкции, то и выполнение ремонтных работ довольно затруднительно.

Рамы вильчато-хребтового типа также разработаны сотрудниками «Татра». В данном случае они отказались от жесткого крепления двигателя и трансмиссии к несущей центральной трубе. Вместо этого они с обеих сторон несущей трубы установили специальные вилки, на которые и устанавливаются двигатель с трансмиссией.

Вильчато-хребтовые рамы

Это подвид хребтовых рам, и его главной особенностью является то, что и передняя, и задняя части представляют собой трезубцы, основой которых есть центральная труба каркаса, а от неё уже отходят два лонжерона, которые используют для крепления узлов и агрегатов. В них используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Главный недостаток таких машин – неважная управляемость из-за расположения мотора сзади. В наше время такой вид рамной конструкции в автомобилестроении уже не используется.

Периферийные рамы

Разновидность лонжеронных рам, которую начали массово применять на крупных европейских легковых авто и американских «дредноутах» в 60-х годах. В этих рамах лонжероны размещены так широко сзади, что при установке кузова находятся у порогов, что позволило значительно повысить уровень пола и уменьшить саму высоту автомобиля. Большие плюсы такого авто в том, что он максимально приспособлен к боковым ударам, но и минус немаленький есть – кузов автомобиля должен быть более прочным и жёстким, так как рама неспособна выдержать большую нагрузку.

Пространственные рамы

Эти наиболее сложный вид рамной конструкции, который используется в производстве спортивных авто. Это конструкция из тонких легированных труб, которым несвойственно кручение. Трубные конструкции плохо переносят испытание на изгиб. И сегодня они уступили место в автомобилестроении монококам, но получили применение в автобусостроении.

Рамная конструкция автомобиля

Конструкция рамного автомобиля

Если вы внимательно рассмотрите, какова конструкция рамного авто, то поймете, что рама в нем играет огромную роль. Именно на нее монтируются важные узлы и агрегаты транспортного средства, и от ее надежности и технических характеристик зависит, как эти агрегаты будет работать. Рама, по сути, представляет собой несущую систему автомобиля – своеобразный «скелет», к которому крепятся, как трансмиссия, двигатель и подвеска, так и сам кузов

Рамный кузов делает автомобиль более прочным, поэтому качественно ухаживать за рамой, защищая ее от коррозии и внешних повреждений, чрезвычайно важно. К рамным автомобилям-внедорожникам относятся: Уаз Hunter, Уаз Patriot, Great Wall Hover H3, Great Wall SUV, Great Wall Deer, SsangYong Kyron, SsangYong Rexton, Nissan Patrol, Suzuki Jimmy, Shevrolet Tahoe, Mercedes G-Klasse, Toyota Land Cruiser Prado, Land Rover Defender, Mitsubishi L200, Mitsubishi Pajero Sport

Это далеко не полный список рамных автомобилей, однако эти модели пользуются наибольшей популярностью у автовладельцев.

Безрамная несущая система

Безрамная конструкция или как ее еще называют – кузовная, применяется на подавляющем большинстве легковых автомобилей и на небольших автобусах. Кузовная несущая система имеет некоторые преимущества перед рамной:

• намного меньшая масса автомобиля;
• более низкий центр тяжести, что обеспечивает повышенную устойчивость автомобиля;

Однако учитывая тот факт, что кузов является одновременно несущей конструкцией, то он воспринимает все нагрузки, воздействующие на автомобиль, а также вибрации от двигателя. Безрамная конструкция более трудоемка в изготовлении, а также в ремонте и обслуживании. Тем не менее, считается, что кузовная несущая система более совершенна в плане безопасности, хотя это весьма спорный вопрос.

Wrangler

Классический рамный автомобиль также выпускается много лет в соответствии с устоявшимися традициями. Машина оборудуется полным приводом, зависимой подвеской на мостах, существенными углами съезда. Некоторые модификации по проходимости не уступают танку, имея понижающий параметр раздаточной коробки в соотношении 4:1.

Не зря слово «джип» стало нарицательным наименованием всех внедорожников. Авто хорошо себя чувствует как на бездорожье, так и на асфальтированном покрытии. Динамика, управляемость и комфорт – на достойном уровне. Основной нюанс – езда без крыши. При необходимости джип доукомплектовывается мягким защитным верхом.

Материалы производства

Популярные материалы для изготовления рам:

• Инструментальная сталь с повышенным содержанием углерода (до 0,7%)

Применяется в производстве самых дешевых велорам. Конечная конструкция хорошо ремонтируется (ее может сварить даже новичок), обладает высокими прочностными характеристиками и удобна в эксплуатации. Отрицательное качество – вес.

Хромированная сталь применяется для ситибайка и внедорожника.

Подходит для экстремальных покатушек. Большим плюсом металла является мягкость, смягчение вибрирования и ударов, а также длительность и надежность эксплуатации. Отрицательные характеристики – вес, склонность к ржавчине, медленный разгон.

Алюминиевый сплав.

Характеризуется маленьким весом, прочностью и низкой стоимостью. Алюминиевая рама отличается соответствием цены-качества. Преимущества: не ржавеет, способна выдерживать высокие физические нагрузки. Недостатки: неудовлетворительные усталостные характеристики, маленький срок службы, плохая динамика разгона, не ремонтируется. В некоторые сплавы добавляют скандий, это значительно увеличивает прочность и снижает вес деталей.

Титан.

Применяется в производстве велосипедных рам класса «Люкс». Обладает большим списком достоинств среди которых отличаются: высокая степень погашения вибрирования, маленький вес, высокие характеристики прочности. Отрицательные качества: дороговизна, пониженный разгон динамики, проблемы с ремонтированием.

Карбоновый сплав.

Применяем только для дорогих моделей велосипеда. Положительные качества изделия: легкость и прочность конструкции. Недостатки: дороговизна, не подвергается ремонту, не способен выдерживать точечный удар, надежность зависит от модификации изделия.

В практике для производства велорам материалы в основном комбинируются в целях достижения оптимального соотношения цены и качества.

Pajero

Один из лучших рамных автомобилей японского производства регулярно обновляется, включая модернизацию кузова, улучшение оснащения и дизайна. В серию уже вышло четвертое поколение, что дополнительно свидетельствует о популярности и надежности машины. Производители предлагают потребителями три версии двигателей:

• трехлитровый дизель на 200 «лошадей»;
• бензиновый мотор на три литра (178 л. с.);
• «движок» объемом 3,8 литра, силой 250 л. с.

«Паджеро» имеет высокий показатель проходимости, оригинальную коробку передач на четыре диапазона, полный привод, увеличенный дорожный просвет (23,5 см). Цена транспортного средства, по сравнению с большинством аналогов, вполне приемлемая (от 1,6 миллиона рублей).

Разновидности

Все существующие рамы, которые являются основой велосипедов, делятся на две большие категории.

• Женские виды могут иметь немного опущенную верхнюю трубу, а могут выпускаться и вовсе без нее. При создании подобных конструкций учитываются особенности женского тела, потому они – наиболее удобный и комфортный вариант для велосипедисток.
• Мужские рамы — это знакомые всем конструкции, без каким-либо явных отличий Они более распространенные.

Бездорожные велорамы делятся на следующие типы:

• у хардтэйла отсутствуют задние подвески, а также амортизаторы сзади, поэтому данная конструкция идеальным образом подходит для МТВ (маунти-байк);
• софт-тейл разрабатывается для бездорожников с парой амортизирующих устройств, такая разновидность рамы не создана для прыжков, зато с бугристыми дорогами справляется идеально;
• двухподвесная разновидность с задним амортизатором разрабатывается для активной езды, монтаж багажника не предусмотрен;
• тандемная внедорожная рама позволяет устанавливать на байк широкие шины и амортизационные вилки.

Дорожные конструкции выпускаются в следующих разновидностях:

• классический вариант разрабатывается для сити-байка, отличается вертикальным расположением сиденья, позволяет устанавливать багажник;
• велорама шоссера характеризуется отменной аэродинамикой и динамичным накатом, разрабатывается для низких посадок, для багажника крепления отсутствуют;
• ригид выпускается для велосипедов, лишенных амортизатора, которые можно эксплуатировать на исключительно ровной дороге для жесткой езды;
• циклокросс нужен для выполнения маневров, а также для езды по неровным дорогам;
• велорамы туринг – оптимальный вариант для длительных заездов и путешествий, они имеют обтекаемую конструкцию и отличаются высоким уровнем комфорта, имеется возможность установки сразу двух багажников;
• тандемные рамы разрабатываются для двухместных велосипедов.

Отдельного внимания заслуживают рамы велосипедов складного типа. Большая их часть характеризуется небольшими размерами и наличием шарнира в средней части трубы. Отдельные модели оснащены телескопическим механизмом, который позволяет легко выдвигать/складывать руль и седло.

Когда красить автомобильную раму?

Также уход за рамой включает в себя ее своевременную окраску. Красить раму необходимо, как минимум, один раз в год, во время просмотра шасси транспортного средства или при проведении его капитального ремонта. Делать это вы должны, чтобы защитить конструкцию от ржавчины и коррозии, которые для нее губительны.

Окраска рамы автомобиля требует тщательности и проффесионализма

Ну а кроме того, если в процессе обслуживания автомобиля мастеру придется полностью разобрать шасси, можно воспользоваться этим, чтобы проверить, нет ли в раме трещин, сколов или других повреждений. Справиться с поставленной задачей очень просто – об этом должен знать каждый современный человек, которого интересует, как следить за рамной машиной. Свободно подвесьте раму и тщательно простучите ее молотком. По звуку очень просто определить, если ли в конструкции скрытые трещины – практика показывает, что с этим справится любой дилетант, но если вы все-таки сомневаетесь в себе, доверьте проведение рассматриваемой процедуры специалисту.

Назначение, виды

Рама автомобиля представляет собой балочную конструкцию, выступающую в роли основы для крепления всех составных частей авто – силовой установки, узлов трансмиссии, ходовой части и прочего. Кузов, присутствующий в конструкции несущей части выполняет лишь некоторые функции – обеспечивает пространство для размещения пассажиров и грузов, а также выступает в качестве декоративного элемента.

Основным положительным качеством использования рамы является высокий показатель прочности несущей части. Именно благодаря этому она и используется на грузовиках и полноценных внедорожниках. Но при этом из-за рамы общая масса авто увеличена.

Также рама автомобиля позволяет по максимуму унифицировать узлы и механизмы между моделями разных классов. В свое время доходило до того, что многие автопроизводители выпускали шасси авто со всеми основными частями (рамы, мотора, трансмиссии, ходовой части), на которую «натягивали» разные типы кузовов.

При этом было разработано несколько типов рам, каждая из которых обладает своими конструктивными особенностями. Все их можно разделить на:

1. Лонжеронные
2. Хребтовые
3. Пространственные

Некоторые из этих видов имеют подвиды, также нередко используются комбинированные типы, в конструкции которых имеются составные элементы разных рам.

Что такое рама автомобиля: назначение, плюсы и минусы

Рама автомобиля – балочная конструкция, которая выступает как основа для крепления всех узлов и агрегатов, таких как силовая установка, элементы трансмиссии, ходовой части и так далее. Кузов при такой конструкции несущей системы обеспечивает пространство для размещения пассажиров и багажа, а также выполняет декоративную функцию.

Рама автомобиля

Применение рамы дает возможность дать несущей части высокую прочность. Поэтому ее используют в грузовиках и внедорожниках. Также она дает возможность максимальной унификации узлов и механизмов между моделями различных классов.

Рама в автомобиле выступает как «скелет». Она воспринимает все внешние и внутренние нагрузки при движении машины и даже при ее стоянке. Ввиду этого к автомобильной раме предъявляется ряд требований:

• достаточная прочность и жесткость;
• небольшая масса;
• правильная форма, которая будет способствовать рациональной работе всех элементов автомобиля.

Рамная несущая часть обладает рядом преимуществ. Так, благодаря ей собирать машину и ремонтировать ее в дальнейшем становится значительно проще. Основное отличие рамной конструкции от кузовной в том, что любую поломку можно легко устранить благодаря хорошему специалисту и материалам

Еще одно важное достоинство: езда на плохих дорогах не будет чревата перекосами кузова (проемов дверей, стоек и т.д.)

Лонжеронная рама

Наряду с этим, есть и недостатки. Первый – существенное увеличение веса автомобиля ввиду наличия отдельных рамы и кузова. Соответственно, расход топлива также будет больше. Другой минус в том, что для размещения под кузовом нужно дополнительное место, что усложняет посадку в машину и отнимает существенную часть салона.

Также отмечается снижение пассивной безопасности, поскольку есть вероятность смещения рамы относительно кузова в случае удара. Поэтому несущий кузов – неотъемлемый элемент легкового автомобиля. В то же время рамная конструкция хорошо справляется с тяжелыми условиями, в которых ездят грузовые авто и внедорожники.

Рама автомобиля: зачем нужна и что дает?

Рама автомобиля представляет собой балочную конструкцию, которая служит основой для крепления всех узлов и агрегатов транспортного средства. Благодаря несущей конструкции кузов обеспечивает необходимое пространство для размещения не только пассажиров, но и багажа

Кроме того, он также выполняет декоративную роль, что немаловажно. За счет использования рамы несущая часть автомобиля становится более прочной

Именно поэтому раму часто используют на внедорожниках и грузовиках. Помимо этого рама  обеспечивает возможность максимальной унификации механизмов и узлов между моделями разных классов.  По сути рама автомобиля — это его скелет. Рама воспринимает внешние нагрузки при движении, собственно поэтому к ней и предъявляются особые требования. Рама должна обладать достаточной прочностью и жесткостью, иметь небольшую массу и правильную форму. Последний пункт, в частности способствует рациональной работе всех элементов автомобиля. Среди отличий рамной конструкции от кузовной можно назвать то, что любую поломку в ней можно с легкостью устранить. Да и в случае езды на плохой  дороге, это не будет отражаться на кузове перекосами стоек, дверей и проемов.

Эволюция и разнообразие рам

И все же что лучше рама или несущий кузов…Если о рамах, то по своему исполнению рамы довольно разнообразны. Существуют такие виды:

• лонжеронные;
• хребтовые;
• пространственные.

Лонжеронная рама

Лонжеронная рама достаточно простая и популярная конструкция. Два параллельных лонжерона с поперечинами, обеспечивающими жёсткость, которые могут располагаться как в одной плоскости, так и менять свой профиль. Такой тип рамного каркаса используют в наши дни при производстве грузовиков, а также внедорожников.

Хребтовая рама

Хребтовый вид менее популярен, можно даже сказать, что он сейчас является редкостью. Основу такого остова составляет одна балка, расположенная посредине, а к ней, как рёбра крепятся поперечины. К одной из особенностей хребтовых рам можно отнести подвеску, которую в этом случае можно выполнить только по независимой схеме. Главным носителем такого остова были грузовики Tatra.

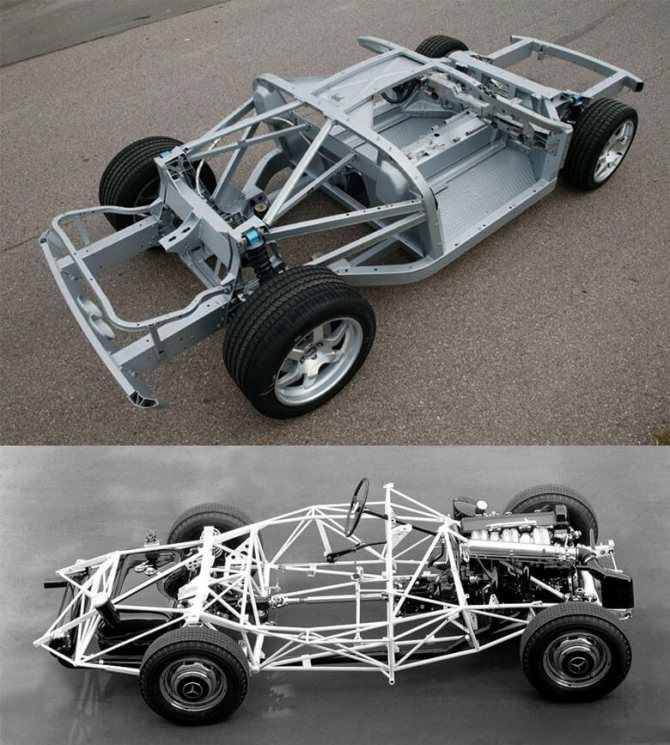

Пространственные или каркасные рамы

Что может объединять автобусы и спортивные автомобили? Как оказалось – пространственные рамы. Эти каркасы, больше схожие на несущие кузова, представляют собой как бы 3D-модель автомобиля, но только без кузовных панелей.

Геометрические размеры

Перед тем как выбрать подходящий для себя двухколесный транспорт, необходимо познакомиться с таким понятием, как геометрия рамы велосипеда. Удобнее всего ознакомиться с основными показателями геометрии по следующему наглядному рисунку.

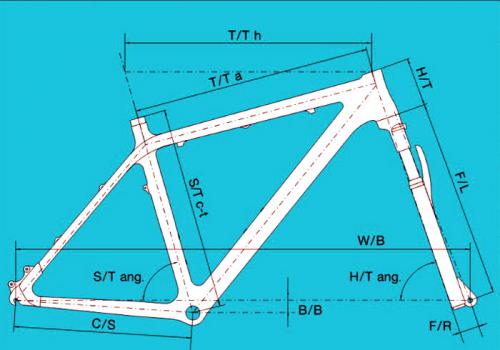

На этом изображении приняты такие сокращения:

• T/Th ─ расстояние от подседельной до головной трубы;
• T/Ta ─ длина верхней трубы;
• H/T ─ высота головной трубы;
• F/L ─ длина вилки;
• S/T c-t ─ расстояние от центра каретки до верхнего края подседельной трубы;
• W/B ─ колесная база;
• C/S ─ длина нижних перьев;
• B/B ─ положение каретки относительно уровня колес;
• F/R ─ расстояние между осью вращения вилки и креплением переднего колеса;
• S/T ang. ─ угол наклона подседельной трубы к уровню колес;
• H/T ang. ─ угол наклона передней вилки к уровню колес.

Вам не нужно запоминать все параметры геометрии рамы. Достаточно лишь знать, что они определяют принадлежность велосипеда к определенному типу.

Подбор рамы можно правильно сделать, учитывая лишь свой рост и предпочитаемый стиль катания на велосипеде. Параметр S/T c-t напрямую указывает на то, какую раму вам нужно выбрать по росту. Хотя для разных рам этот размер имеет различную зависимость к росту велосипедиста, но для классических конструкций в виде двух треугольников он выражается так:

• 15 дюймов ─ 160 см;
• 17 дюймов ─ 160–175 см;
• 19 дюймов ─ 175–185 см;
• 20 дюймов ─ 180–190 см;
• более 20 дюймов ─ 190 см и выше.

У рам городского, круизера или шоссейного велосипеда параметры W/B, T/Th и T/Ta имеют большие величины, что придает им устойчивость при движении по прямой дороге. Также у этих типов велосипедов максимальное число имеет показатель B/B, поскольку низкое положение каретки уменьшает расшатывание велосипеда при быстром вращении педалей.

Показатели W/B, T/Th, T/Ta и B/B у горного велосипеда, напротив, имеют небольшие величины. Ведь для такого транспорта гораздо важнее маневренность и высокий дорожный просвет, чтобы без проблем входить в крутые повороты и иметь возможность переезжать через большие камни и поваленные деревья.

Показатели C/S и S/T ang. сильно определяют распределение веса между колесами только у велосипедов без амортизаторов. Выбирая двухподвес на них можно вовсе не обращать внимания. Для опытного велосипедиста эти показатели также не имеют большого значения, так как спортсмен без помощи амортизаторов может равномерно и, главное, быстро распределить вес: улегшись на руль при преодолении подъема, а потом сдвинувшись назад на спуске.

Величины H/T, F/L у велосипедов разных типов практически одинаковы, и существенно не влияют на прочность закрепления передней вилки в раме. А вот увеличенное значение H/T ang. сильно уменьшает прочность всей конструкции, зато при этом улучшается устойчивость движения по ровной дороге, повышается безопасность при резком торможении и переезде препятствий, особенно на велосипеде с амортизированной передней вилкой (хардтейл).

Интересный результат дает увеличение значения F/R, ведь после этого переднее колесо будет быстрее выравниваться по отношению к раме за счет поступательного движения вперёд. Говоря проще ─ на велосипеде с выходящим далеко вперед колесом можно без усилий проехаться, не держась за руль.

Классическая женская рама имеет заниженное значение S/T c-t, если делать сравнение с ростом велосипедистки. Кроме того, женская часть населения отдает предпочтение велосипедам с так называемой низкой рамой, у которой верхняя труба сильно опущена вниз.

Велосипеды со складной рамой очень удобны для недолгих поездок в магазин за продуктами, в гараж за машиной, на работу, проезжая часть пути в автобусе или на поезде. Они имеют небольшой размер рамы. Нет смысла делать подбор складного велосипеда по своему росту, поскольку на раскладушке можно значительно изменять высоту седла и высоко поднимать руль. А прочности его рамы достаточно для неспешных, аккуратных поездок. Остается лишь, при покупке нового компактного велосипеда, оценить на глаз параметры W/B, T/Th, T/Ta, B/B.

Вильчато-хребтовые рамы.

Эти рамы появились перед Второй мировой войной в Чехии. Особенностью данного типа является то, что передняя часть и задняя часть похожи на трезубцы, образованные из центральной трубы каркаса, и отходящими лонжеронами. На лонжероны крепятся узлы и агрегаты.

В отличие от автомобилей с хребтовой рамой, в машинах с вильчатой конструкцией используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Яркими носителями этой конструкции являются довоенные «Татра-77» и «Татра-87»

Это были революционные для своего времени комфортабельные автомобили: они отличались одновременно крайне низким для 30-х годов прошлого века коэффициентом лобового сопротивления (0,34), умеренным «аппетитом» и неважной управляемостью, вызванной заднемоторной компоновкой. Сегодня вильчато-хребтовые рамы в автомобильной промышленности не используются
