Aux вход в автомобиле: что это такое, как им пользоваться, можно ли сделать своими руками

Содержание:

Преимущества USB подключения в машине
Распиновка для различных марок авто и магнитол
Способы соединения
Как пользоваться
Как пользоваться
Установка AUX входа
Для чего нужен канал AUX IN и как его подключить
Подготовка
Как подключить
Для чего нужен AUX выход

Преимущества USB подключения в машине

Если вы внимательно прочитали предыдущие разделы, заметили, воспроизводить музыку в машине через USB, чрезвычайно, просто. В этом и заключается главный плюс такого подключения. Еще, проводная передача не искажает качество звуковой дорожки, в отличие от беспроводного Bluetooth, например. Меломаны, которые внедрили в свои машины навороченные акустические системы, непременно оценят это преимущество. Ну и, в качестве приятного бонуса здесь выступает одновременная зарядка мобильного. Абсолютно все остальные способы подключения телефона к автомагнитоле подразумевают его быструю разрядку. А тут, одним действием вам удастся включить и музыку, и питание для батареи.

Что касается минусов, мы уже писали выше, безусловно – это неудобства, связанные с манипуляциями со шнуром. Если он слишком короткий, чтобы ответить на звонок, придется его отсоединять. Если очень длинный – будет путаться и мешаться в салоне. Также USB соединение не передает на колонки машины входящие вызовы и голосовые сообщения (как, например, Bluetooth). Водитель вынужден отвлекаться от дороги, что небезопасно.

Распиновка для различных марок авто и магнитол

Что такое шумоизоляция колесных арок и как сделать своими руками?

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-).

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

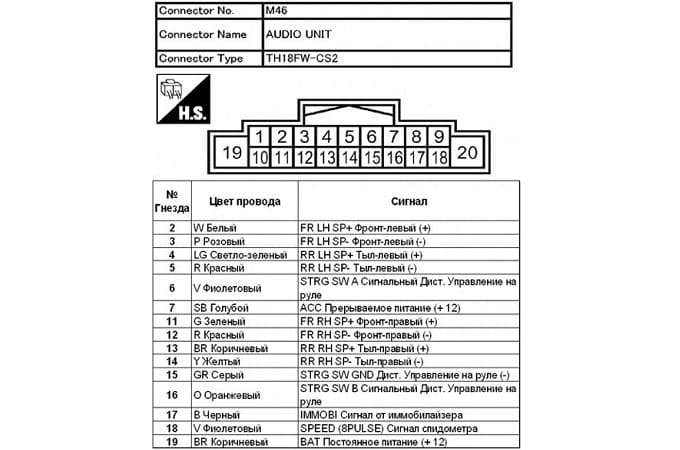

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR-, RR-, LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF-, 11 — динамик RF-, 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR-, LR-), 13 — GND, 14-15 — динамики (LF-, RF-).

Универсальные разъемы: 1 — A+, 2 — BAT+, 3 — GND, 4 — пустой, 5-12 — динамики (RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR-, LR+, RR-, RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF-, LF+, RF-, RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF-, LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF-, RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR-, LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF-, RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF-, LF-, LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR-, LR-, LR+).
KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR-, LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR-, RR+, RF+, RF-), 36 и 48 — интерфейс телефона.

Способы соединения

Делаем съемник масляного фильтра своими руками. зачем платить? все можно сделать самому

Хочу сразу заметить, что способов существует много. При этом порой на одной магнитоле можно использовать сразу несколько вариантов подключения. Если не видит один метод, используйте другой. Либо выбирайте тот, который считаете наиболее практичным и удобным.

Не имеет значения, какая у вас машина. Это может быть Рено Дастер, отечественная Лада Веста или Лада Гранта. У некоторых стоит купленная отдельно магнитола, другие обходятся штатной системой.

Даже существует разнообразие самих магнитол. Есть несколько наиболее распространенных брендов:

JVC;
Самсунг;
Кунвуд;
Пионер;
Prology;
Сони;
Алпайн;
Terra;
Sho Me и пр.

Есть разные версии, модели и поколения. Даже с китайской непонятного происхождения магнитолой, купленной для Chery Tiggo, порой можно за пару минут соединить свой Андроид смартфон. Марки и модели ключевой роли тут не играют. Задача всегда стоит одна и та же. Нужно свой телефон как-то соединить с системой.

Условно все методы можно разделить на проводные и беспроводные.

Сегодня мы рассмотрим следующие способы подключения:

С помощью кабеля USB. Актуально, востребовано, не очень сложно. Хотя и со своими минусами;
Через AUX. Также распространенный вариант со своими особенностями;
Через радио. Да, можно подключиться даже так. Скоро узнаете, о чем идет речь;
С помощью системы блютуз. Категория беспроводного соединения;
Через тюльпаны

Не самый ходовой способ, но и его обойти вниманием нельзя.

Теперь давайте каждый вариант постараемся коротко, но ясно рассмотреть отдельно. А дальше уже каждый для себя сможет сделать выводы и принять окончательное решение.

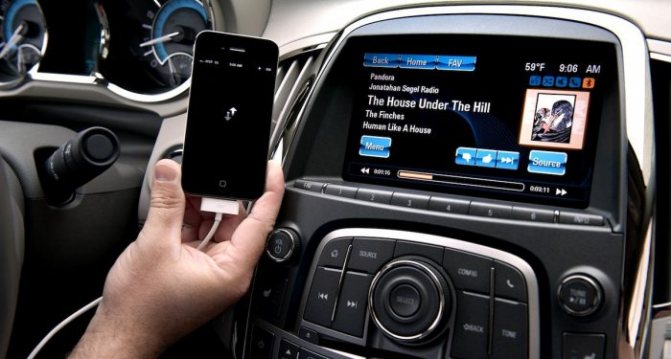

Объективно один из самых актуальных способов соединения. Стандартный USB кабель позволяет подключить телефон или просто компьютерную флешку.

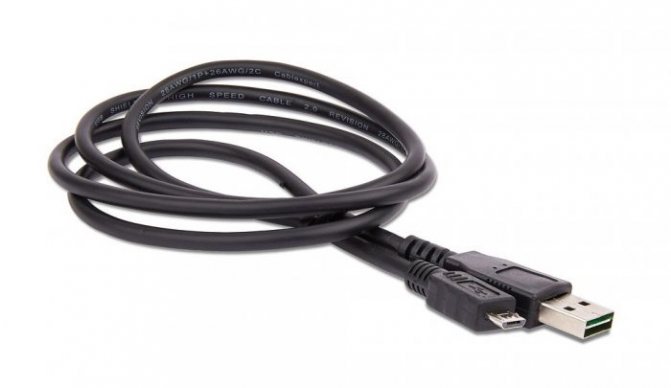

Есть специальный шнур, один конец которого выглядит как USB разъем, а второй предназначен для подключения к телефону. Учтите, что старые магнитолы не могут синхронизироваться со смартфонами, потому они воспринимают телефон сугубо как накопитель, то есть карту памяти.

После соединения устройств кабелем в настройках своего гаджета ищите раздел с USB подключением. Далее запускается меню передачи данных. Это позволит аудиосистеме воспринимать и воспроизводить аудиофайлы, имеющиеся на вашем телефоне. Но управление доступно только через магнитолу на старых системах. Если она более современная, можно синхронизироваться и использовать девайс несколько эффективнее. Это открывает доступ к управлению одновременно с двух устройств. Еще один плюс в том, что в процессе проигрывания параллельно телефон будет заряжаться. Пусть медленно, но хотя бы свой заряд смартфон точно не потеряет.

Минус лишь один. Это зависимость от кабеля, который может мешаться под рукой. Если шнур короткий, при поступающем звонке придется отключать мобильник, а затем заново все соединять и запускать музыку.

В случае наличия USB лучше взять уже полноценную флешку, записать на нее любимую музыку, а смартфон оставить под рукой для других целей.

Это специальный разъем, доступный на автомагнитолах. Чуть ли не первый функционал, позволяющий соединить телефон и аудиосистему в машине. Если нет AUX на вашем авто, это несколько странно, поскольку такие разъемы используются еще со времен кассетных магнитол.

Фактически это штекер с круглой формой, имеющий размер 3,5 мм. Такой вы используете при подключении наушников. В магазинах не сложно найти соответствующий кабель. А подключение осуществляется до безобразия просто. Берется шнур, один конец идет в телефон, а второй в магнитолу. Все, вы готовы к прослушиванию. Только в качестве органа управления тут выступает сам смартфон. Треки придется переключать через встроенный плеер или приложение. То есть сама аудиосистема выступает как колонка с усилителем, где можно регулировать громкость.

Как пользоваться

Электро турбина на авто. возможно ли это? можно ли сделать своими руками. только реальная правда

Чтобы начать пользоваться портом АУКС, необходимо подсоединить внешний проигрыватель и включить желаемую композицию. На части головных устройств разъем отключен, подключить AUX можно через меню настройки. На автомобильных проигрывателях, выпущенных до 2010 года, разъем не использовался. Пользователь может самостоятельно изготовить узел и интегрировать его в конструкцию магнитофона.

Как включить AUX

На части проигрывателей разъем деактивирован программно (по умолчанию при поставке с завода). Чтобы включить на магнитоле возможность трансляции звука с внешнего источника, требуется войти в меню настройки и изменить параметры порта. Процедура зависит от модификации оборудования, пошаговая инструкция приведена в заводской документации. После включения порта у пользователя появляется возможность слушать музыку в машине, подсоединяя внешние проигрыватели MP3 или мобильные телефоны.

Блютуз адаптер

Блютуз-адаптер для автомагнитолы позволяет подключать внешние устройства беспроводным способом. Приемник оборудован штатным разъемом, диаметром 3,5 мм, который включается в порт. В конструкции AUX Bluetooth адаптера для магнитолы предусмотрен встроенный источник питания, поскольку выход АУКС не подключен к электрической сети. Часть изделий оснащается отдельным проводом для подсоединения к штекеру стандарта USB (присутствует на части автомобилей).

Преимущества беспроводного AUX-адаптера для штатных автомобильных магнитол:

отсутствуют лишние шнуры, портящие внешний вид салона и ограничивающие доступ к элементам на центральной консоли;
простое подсоединение внешних устройств;
допускается одновременная коммутация нескольких проигрывателей;
возможно управление проигрывателем голосовыми командами или при помощи пульта.

Кабель

Кабель с эластичным изолятором упрощает подсоединение телефонов или МП 3 плеера к автомагнитоле через AUX. Шнур позволяет разместить дополнительное устройство в перчаточном ящике или в нише на центральной консоли. Существуют разновидности шнуров с круглыми разъемами, диаметром 3,5 мм, встречаются изделия, оснащенные оригинальным штекером, позволяющим подключить внешнее устройство. Для коммутации ряда проигрывателей потребуется приобрести дополнительный переходник.

Как пользоваться

Как включить AUX

Блютуз адаптер

Преимущества беспроводного AUX-адаптера для штатных автомобильных магнитол:

отсутствуют лишние шнуры, портящие внешний вид салона и ограничивающие доступ к элементам на центральной консоли;
простое подсоединение внешних устройств;
допускается одновременная коммутация нескольких проигрывателей;
возможно управление проигрывателем голосовыми командами или при помощи пульта.

Кабель

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

провод длиной 40-50 см. — 3 шт.
разъём AUX с гнездом.

Алгоритм установки:

Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
Противоположные концы выводятся наружу.
Гнездо AUX с тремя контактами крепится к проводам.
На приборной панели или автомагнитола подготавливается место для разъёма.
На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

невысокая стоимость;
лёгкость и безопасность использования;
эргономичность.

Широкий спектр назначений bluetooth переходника:

передача звука;
подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Для чего нужен канал AUX IN и как его подключить

При помощи данного канала можно прослушать включенную на телефоне композицию через динамики музыкального центра. Дополнительно канал может быть использован для воспроизведения сигнала, передаваемого на него с компьютера или телевизора.

AUX IN можно найти на обратной стороне акустической системы. Бывает, его размещают на передней панели управления данным устройством. Выглядит данный вход, как два расположенных рядом разъема RCA («тюльпан»), однако, можно встретить «крупные» (6,3 мм) либо «маленькие» (3,5 мм) разъемы Jack.

Каналом выхода сигнала на внешних устройствах, как правило, выступает min-Jack, используемый для подключения наушников. Для того чтобы передать сигнал на динамики центра необходим провод mini-Jack – RCA, обязательно четырехжильный с внешней медной оплеткой. Его легко найти во многих магазинах, поскольку используется он достаточно широко. К тому же, его достаточно просто сделать самостоятельно, использовав для этого провод от наушников. В процессе изготовления кабеля потребуется произвести замену динамиков на штекеры RCA, установив вместо левого «тюльпан» белого цвета, а вместо правого – красный.

Подключение так же производится довольно просто: mini-Jack втыкается в устройство – носитель, а установленные «тюльпаны» — в акустическую систему согласно цвету разъема. Так, в разъем белого цвета втыкается штекер, окрашенный белым, в красный — окрашенный красным. У некоторых моделей музыкальных центров канал для проигрывания композиций устанавливается вручную – в этом случае следует выбрать AUX.

Теперь можно запустить воспроизведение музыки на ее носителе. Если параллельно через другие каналы на центр не будет поступать сигнал, он начнет воспроизводить включенную вам композицию. Бывают случаи, когда при одновременной подаче нескольких сигналов через разные каналы центра каналов происходит их наложение друг на друга и вы одновременно слышите несколько мелодий. Чтобы избежать подобной ситуации, следует произвести выбор необходимого режима проигрывания либо отключить звук с остальных каналов.

Чтобы при подключении телефона к музыкальному центру не держать его все время рядом, можно воспользоваться Bluetooth-адаптером. Установив его на акустическую систему у вам появится прекрасная возможность передавать ее динамикам музыку практически с любого из внешних устройств, не задумываясь о том, хватит ли вам длины провода.

При помощи AUX IN можно произвести подключение к центру телевизора или компьютера и производить передачу сигнала с этих устройств, что будет весьма удобно при просмотре фильмов и интересных передач.

Таким образом, использование AUX IN, значительно расширяет возможности применения вашего музыкального центра, позволяя, при помощи дополнительных проводов или переходников, обеспечить качественную звукопередачу. Это значит, что, при желании, легко и просто можно организовать у себя дома свой небольшой домашний кинотеатр и наслаждаться качественным «звуком вокруг» сидя на любимом диване.

Музыкальный центр Электроника

Подготовка

Перед тем, как оборудовать магнитолу AUX-выходом, необходимо демонтировать ее с передней панели автомобиля. Штатные магнитолы, устанавливаемые производителем, обычно крепятся к кронштейнам с помощью саморезов или винтов. Также крепление магнитолы может осуществляться с помощью защелок или боковых фиксаторов.

Демонтаж магнитолы осуществляется в следующей последовательности.

Сначала необходимо снять пластиковую декоративную пластинку по периметру магнитолы. Она крепится с помощью защелок, для снятия пластину можно поддеть плоской отверткой или ножом и аккуратно вынуть.
После снятия накладки нужно снять магнитолу с креплений кронштейнов. Лучше всего использовать для этого набор штатных ключей для отжимания защелок. Ключи нужно вставить в разъемы и с их помощью отогнуть защелки. После того, как защелки отжаты, нужно придерживая магнитолу за выступающие части вынуть ее из ниши.
Если фиксация магнитолы в нише панели осуществляется с помощью винтов или саморезов, то для демонтажа понадобится отвертка. Желательно использовать магнитную отвертку, чтобы открученные винты или саморезы не потерялись.
После того, как магнитола демонтирована, нужно отсоединить ее материнскую плату от проигрывателя. Для этого нужно отжать пластиковые защелки с помощью отвертки и открутить болты крепления передней панели магнитолы r боковым стенкам. Затем нужно снять заднюю и боковые крышки устройства, отсоединить шлейфы и убрать проигрыватель.

Как подключить

Появляется закономерный вопрос: а как подключить к магнитоле стороннее устройство через линейный вход? На самом деле все довольно-таки просто. Есть несколько способов как это сделать:

Приобретение переходника с разъемом Mini Jack 3,5 mm
Покупка аудио-Bluetooth адаптера
Создание собственного переходника

Наиболее предпочтительным вариантом является второй. Адаптер Bluetooth подключается к любому разъему 3,5 mm (в том числе и к AUX). А это значит, что с помощью данного устройства можно осуществить беспроводную передачу аудиосигнала. Если говорить о достоинствах данного варианта, то стоит выделить:

Отсутствие проводов. Кабели в салоне очень мешают. Благо, у адаптера Bluetooth такой проблемы нет.
Хороший кодек. С его помощью качество воспроизводимых аудиодорожек может значительно возрасти.
Простота. Чтоб включить устройство нужно всего нажать на кнопку. Никаких дополнительных манипуляций проделывать не нужно. Адаптер сделает все сам.
Работа с несколькими устройствами. Через Bluetooth можно подключить к адаптеру сразу несколько девайсов.
Управление. Контролировать адаптер можно с помощью голоса, дистанционного пульта или же посредством кнопок на корпусе устройства.

Однако не обошлось и без ложки дегтя. Среди недостатков рассматриваемого варианта стоит выделить:

Цена. Стоимость Bluetooth-адаптера составляет около 500 рублей.
Автономность. Устройство требует подзарядки.

Если же вы интересуетесь радиотехникой или просто хотите сэкономить деньги, то можете спаять переходник самостоятельно. Все что вам понадобится так это два штекера (идеально подойдет провод от наушников) и паяльник. Необходимо просто очистить кабель от изоляции и подсоединить провода к штекерам. После этого надо все заизолировать.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики.
На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!
