Распиновка разъемов автомагнитол

Как настроить время на магнитоле JVC?

Часы – довольно важная функция, которой обладает магнитола, предназначенная для использования в транспортном средстве. Современный человек вынужден постоянно следить за временем, поэтому очень удобно, когда оно воспроизводится в автомобиле.

Конечно, при выпуске производитель не устанавливает текущее время. Поэтому хозяину часов необходимо знать, как настроить часы на магнитоле JVC, и сделать это самостоятельно. В этом поможет наша пошаговая инструкция.

Первый этап заключается в том, чтобы войти в меню аудиоустройства. Потом необходимо выбрать пункт Time, в котором будет проводиться основная настройка текущего времени. На дисплее появится конфигурация вывода данных. Она может быть 24- или 12-часовая. Кроме этого, необходимо выбрать московский пояс или соответствующего региона России, в котором вы проживаете. Автоматически во всех устройствах стоит лондонское время.

Далее необходимо воспользоваться пунктом Settin. Оно используется для установки времени в часах и минутах. Чтобы данные сохранились, потребуется использовать команду Save. Таким образом можно и корректировать текущее время.

Как настроить магнитолу Kenwood

Произвести установку и настроить магнитолу Kenwood помогает прилагаемое руководство по эксплуатации. Документация состоит из нескольких разделов, посвященных монтажу, коммутации кабелей и регулировке параметров. Приведенная схема коммутации учитывает конструктивные особенности автомобилей различных марок.

Отдельно описывается алгоритм подключения внешних накопителей или смартфонов. В конце инструкции Kenwood приведены список распространенных неисправностей и рекомендации по устранению проблем.

Включение

Активация головного устройства производится отдельной кнопкой, размещенной на фронтальной части. Если оборудование не включается или работает с перебоями, то требуется проверить состояние коммутирующих кабелей и плавкой вставки. Перегоревший предохранитель необходимо заменить на аналогичный, дополнительно рекомендуется проверить цепи на отсутствие короткого замыкания.

Настройка магнитолы Kenwood выполняется через меню. Изменение параметров осуществляется поворотным регулятором звука или сенсорными клавишами. Алгоритмы настройки отличаются в зависимости от модели магнитолы, нюансы программирования описываются в прилагаемой инструкции.

Поставляемые на рынок РФ автомагнитолы Кенвуд имеют меню, переведенное на русский язык. При первичном включении или после сброса настроек на дисплее появляется информационное сообщение, напоминающее о необходимости перевести на русский язык меню настроек. Для этого используется регулятор уровня громкости, после выбора требуемого параметра производится нажатие на рукоятку, подтверждающее необходимое значение.

Как найти неисправность

Автомагнитола, как и другая техника, со временем может выходить из строя и иметь различные неисправности. Чтобы понять, как найти неисправность в JVC RC и других магнитолах, нужно знать, что основных причин может быть несколько:

• Загрязнение и механическое повреждение магнитолы. Со временем в механизмах скапливается пыль и грязь, что может привести к проблемам.
• Перепады напряжения могут вызвать неисправность в электрических цепях.

Качественный ремонт автомагнитолы сможет выполнить только профессионал. Механические неисправности можно устранить самостоятельно с помощью чистки магнитолы. Но если подобных навыков никогда не было, то лучше обратиться за помощью к профессионалу.

Если не включается

Когда магнитола не включается, то причина может скрываться в отсутствии питания. Стоит проверить контакт CN701, на котором должно быть напряжение 14 В.

При отсутствии напряжения заменяют транзисторы или стабилитрон.

Другой причиной, когда включение не происходит, может стать отсутствие сигнала питания.

Если не работают кнопки

Кнопки могут ломаться при механическом повреждении или просто забиваться грязью либо пылью. Во втором случае поможет чистка магнитолы. При поломке кнопок, возможно, новые кнопки придется поискать на автолюбительских форумах, в сервисах, при покупке старой техники с рук. Панель заменить будет проще, но все зависит от ситуации и модели магнитолы.

Многие продавцы давно отказались от замены деталей и при поломке какой-то детали предлагают заменить весь механизм или приобрести новое устройство. Выручить могут специализированные ремонтные мастерские, которые скупают старую технику на запчасти и с их помощью выполняют ремонт. Главное, чтобы стоимость такого ремонта не была близкой к стоимости нового устройства.

Toyota

Адаптер от производителя Intro. Отвечает за подключение электропитания и акустического (звукового) сигнала с ISO-разъема на штатное гнездо магнитол у автомашин японского производства:

• Toyota;
• Lexus;
• Daihatsu.

Renault

ISO-адаптер от фирмы-производителя Intro для быстрого подключения современной мультимедийной системы (ММС) либо другого нештатного устройства (магнитолы) на место заводского аппарата. Переходное устройство высокого качества исполнения по приемлемой цене, рекомендовано для установки на автомобили марки:

• Peugeot;
• Citroen;
• Renault, выпущенных после 2005 года.

Данное техническое переходное устройство представляет собой штекер для подключения к штатному разъему проигрывателя и колодки для электрической проводки авто. Без каких-либо специальных инструментов за короткий промежуток времени.

Достаточно купить ISO-переходник

по доступной цене, и можно самостоятельно в минимальные сроки произвести подключение автомагнитолы. При этом гарантированно достигается безопасность от неправильных подключений, коротких замыканий и иных трудностей.

Когда безISO-переходника не обойтись При покупке автомобиля с комплектацией средней и более высокой владелец получает штатную автомагнитолу. Зачастую ее функции сводятся к воспроизведения CD-дисков, МР3-файлов, а также прослушиванию радиостанций. Наличие интерфейса USB встречается на порядок реже, лишь в автомобилях премиального класса устанавливается навигационная система, позволяющая выводить изображение с камеры заднего вида. К сожалению, далеко не у всех есть возможность купить премиум-авто, в остальных случаях автомагнитола или совсем простая, или попросту отсутствует. Проблема решается покупкой и установкой одной из акустических систем, предлагаемых современным рынком.

Но здесь возникает дополнительная трудность — на новый автомобиль предоставляется гарантия, однако она сохраняется лишь в том случае, если владелец придерживается всех правил эксплуатации транспортного средства. Одно из них — не вмешиваться в электрическую проводку автомобиля. Поэтому немало дилеров запрещает устанавливать магнитолу и другое оборудование в посторонних сервисных центрах. Проблема усугубляется тем, что многие изготовители автомобилей используют собственные крепления, разъемы и форм-факторы, в результате возникают дополнительные сложности в монтаже акустической системы.

Методы подключения новой магнитолы

Если водитель решит заменить штатную автомагнитолу, то у него есть два пути:

1. Обрезать «родные» разъемы и произвести скрутку и спаять провода, после чего выполнить их изоляцию. Если после такого решения проблемы обратиться к дилеру с целью воспользоваться гарантийным обслуживанием автомобиля, вероятность получения отказа стремиться к 100%. К тому же в будущем будет сложно возвратить все на прежнее место. От полученного соединения трудно ожидать высокого качества — когда на дворе будут морозы, провода дубеют, а скрутка во время езды сталкивается с вибрацией, в результате чего контакт может пропасть или периодически пропадать.

1. Выбрать и приобрести соответствующий ISO-переходник . Это оптимальное решение проблемы — не требуется вносить какие-либо изменения в автопроводку, а также нарушать штатные разъемы. Все что требуется — снять заглушки или «родную» автомагнитолу, после чего установить два переходника — на антенну и на электрику. На это уйдет не более 10 минут времени! А если водителю предстоит поездка на станцию техобслуживания дилера, он всегда может возвратить штатную магнитолу.

Магазин «АвтоПрофи» предлагает переходники для различных моделей авто. Широкий ассортимент адаптеров позволит каждому подобрать наиболее подходящее изделие, которое облегчит установку стерео-системы. А если Вам потребуется дополнительная помощь с выбором изделия или произведением оплаты, наши сотрудники с удовольствием ее предоставят.

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Магнитола JVC: особенности устройства

Продукция компании JVC на рынке известна давно. Она зарекомендовала себя как высококачественная и многофункциональная техника. Кроме этого, данный производитель известен необычными головными устройствами.

Так, все автомагнитолы JVC имеют нестандартный внешний вид. В основном он достаточно прост, но это никак не сказывается на функциональных способностях устройства, которые способны удивить любого меломана.

Есть один небольшой минус. Он заключается в том, что на консоли кнопки пластиковые, окрашены в серебристый цвет. Поэтому некоторые ошибочно думают, что они из алюминия. Кроме этого, на дисплее отображается название файла, но не на кириллице. Это доставляет массу неудобств российским пользователям. Что касается управления, то магнитола достаточно проста. С данной задачей справится любой, даже дилетант.

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения

Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

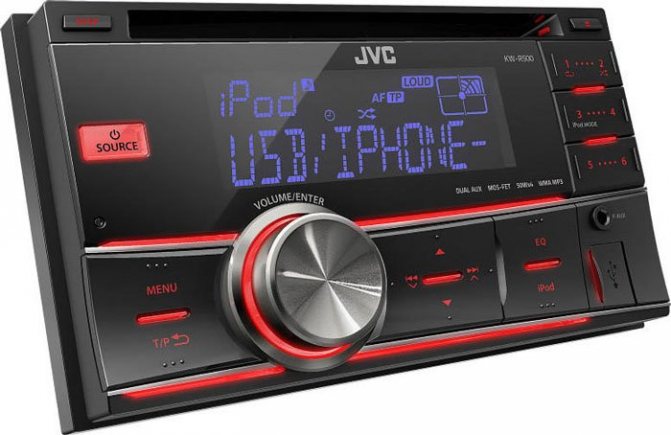

Основные механизмы и регуляторы на передней панели магнитолы JVC:

• В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
• Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
• Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Питание отключается кнопкой со значком включения или source. Для этого ее необходимо нажать и подержать. Регулировка громкости происходит с помощью кнопок «vol +» и «vol -». В остальном эксплуатация такая же, как у любой аудиотехники. Кнопка с треугольником — воспроизведение; с двумя треугольниками вперед и назад — «следующий трек» или «следующий альбом».

Кнопка с квадратиком останавливает воспроизведение.

Для каждой модели магнитолы JVC имеется свой мануал. И хотя общие принципы использования магнитолы одинаковые, у каждой модели есть особенности и дополнительные возможности, с которыми лучше ознакомиться в инструкции к данной модели.

Как настроить магнитолу

При первом включении необходимо настроить магнитолу JVC. Как только устройство будет включено, необходимо сбросить демонстрацию.При отображении дисплеем информации «Cancel Demo» — «Press» — «Volume Knob» нужно проделать следующие действия:

• нажать ручку регулировки громкости;
• затем нажать ее еще раз, должна появиться запись «Demo Off».

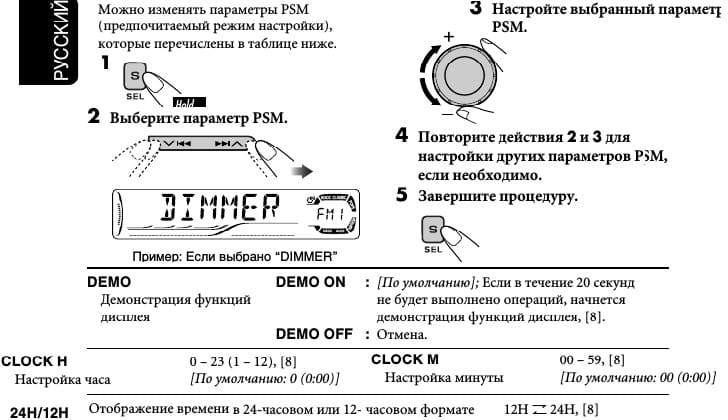

Кроме того, нужно настроить магнитолу, установив базовые параметры. Настройка автомагнитолы на базовые параметры выполняется так:

• нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
• нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
• чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
• затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Автомагнитолу так можно настроить под любые параметры. Достаточно выбрать нужное значение. Список базовых параметров подскажет инструкция, предназначенная для нужной модели. Когда установка базовых параметров закончена, можно приступать к эксплуатации. Таким же образом настраиваем не только базовые параметры, но и любые другие по необходимости.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

1. Нажать и удерживать кнопку с квадратиками и шестеренкой.
2. Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
3. Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
4. Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
5. Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
6. Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
7. Для установки даты поворачиваем регулятор до пункта меню Date Set.
8. Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
9. Выходим нажатием кнопки с квадратиком и шестеренкой.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Например, при путешествии на автомобиле в другие регионы страны.

Как настроить

После подключения следует настроить магнитолу JVC. Вначале надо отключить демо-режим, нажав на энкодер громкости дважды. Чтобы установить часы на магнитоле JVC, следует перейти в меню, нажимая и удерживая соответствующую кнопку, а затем установить 24-часовой формат отображения времени и подходящий часовой пояс. После этого устанавливаются часы и минуты поворотом регулятора громкости.

Для подтверждения вносимых изменений надо на него нажимать. Чтобы выйти из меню, нажимается кнопка настроек автомагнитолы. Настройка параметров звука осуществляется по нажатию на соответствующую кнопку.

В этом режиме можно настраивать звучание посредством регулировки тембра по 3 полосам либо с помощью эквалайзера.

В автомагнитоле JVC предусмотрена возможность подключения сабвуфера к выходам задних колонок. В этом случае настраиваются тип выхода и фильтр НЧ. Среди дополнительных конфигурируемых параметров — ограничение выходной мощности, цвет подсветки и кнопок дисплея, язык и способ прокрутки текстовой информации и т. д.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями.Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.

Использование внешних адаптеров и проводов

Обзор будет неполным, если не добавить, что на сегодняшнем рынке водитель может найти множество девайсов, функционал которых способен не только предоставлять линейный вход. Существуют модели с поддержкой USB AUX и Bluetooth. Установка такой модели не сложнее вышеописанного. В видео ниже владелец подключает такой девайс, не отключая поддержки заводских устройств.

Если ваша магнитола не поддерживает подключение внешних источников звука, такую возможность добавить по силам каждому автолюбителю.

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения

Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Основные механизмы и регуляторы на передней панели магнитолы JVC:

• В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
• Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
• Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Питание отключается кнопкой со значком включения или source. Для этого ее необходимо нажать и подержать. Регулировка громкости происходит с помощью кнопок «vol +» и «vol -». В остальном эксплуатация такая же, как у любой аудиотехники. Кнопка с треугольником — воспроизведение; с двумя треугольниками вперед и назад — «следующий трек» или «следующий альбом».

Переключаться можно на предыдущий трек и альбом.

Кнопка с квадратиком останавливает воспроизведение.

Для каждой модели магнитолы JVC имеется свой мануал. И хотя общие принципы использования магнитолы одинаковые, у каждой модели есть особенности и дополнительные возможности, с которыми лучше ознакомиться в инструкции к данной модели.

Как настроить магнитолу

При первом включении необходимо настроить магнитолу JVC. Как только устройство будет включено, необходимо сбросить демонстрацию.При отображении дисплеем информации «Cancel Demo» — «Press» — «Volume Knob» нужно проделать следующие действия:

• нажать ручку регулировки громкости;
• затем нажать ее еще раз, должна появиться запись «Demo Off».

Кроме того, нужно настроить магнитолу, установив базовые параметры. Настройка автомагнитолы на базовые параметры выполняется так:

• нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
• нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
• чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
• затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Автомагнитолу так можно настроить под любые параметры. Достаточно выбрать нужное значение. Список базовых параметров подскажет инструкция, предназначенная для нужной модели. Когда установка базовых параметров закончена, можно приступать к эксплуатации. Таким же образом настраиваем не только базовые параметры, но и любые другие по необходимости.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

1. Нажать и удерживать кнопку с квадратиками и шестеренкой.
2. Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
3. Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
4. Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
5. Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
6. Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
7. Для установки даты поворачиваем регулятор до пункта меню Date Set.
8. Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
9. Выходим нажатием кнопки с квадратиком и шестеренкой.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Например, при путешествии на автомобиле в другие регионы страны.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Совместимость с другими устройствами

Магнитола KD-X153 совместима с несколькими типами устройств:

1. Накопители USB устанавливаются непосредственно в разъем или через удлинительный провод, длина которого не должна превышать 5 м. Использование концентраторов категорически запрещается. Допускается применение разъема для зарядки батарей сотовых телефонов, потребляемый ток не должен превышать 1 А.
2. Магнитола позволяет подключать через порт USB Android-смартфоны. При первой коммутации на экране появится текст, рекомендующий владельцу установить приложение JVC Music Play APP, находящееся в свободном доступе. Советы по инсталляции показываются на дисплее. Если пользователь установил программу ранее, то текстовое предупреждение не отображается. При прослушивании невозможно переключать папки, для реализации режимов повтора или случайного воспроизведения требуется активизировать опцию Auto Mode.
3. Коммутация через порт AUX с внешними портативными проигрывателями файлов. Для подключения применяется кабель, оснащенный 3-контактным L-образным штекером. Перед началом эксплуатации следует зайти в меню и выбрать пункт Source Select. Затем найти подраздел Built-In AUX и выставить значение ON. Выбор источника звука производится циклическими нажатиями на кнопку SRG. Смена мелодий и включение воспроизведения выполняются клавишами, размещенными на корпусе проигрывателя.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями.Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями. Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.
