Схема электрооборудования ВАЗ-21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56. Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Электропроводка Нива 21213: особенности унификации

ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году. Добавление «троечки» в индексе обозначило новую эру внедорожной версии автомобиля, хотя большая часть деталей использовалась от всего модельного ряда Тольяттинского автозавода.

В частности, автомобиль получил:

1. Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
2. Двухкамерный карбюратор «Солекс»;
3. Бесконтактную систему зажигания на микроконтроллере;
4. 5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.

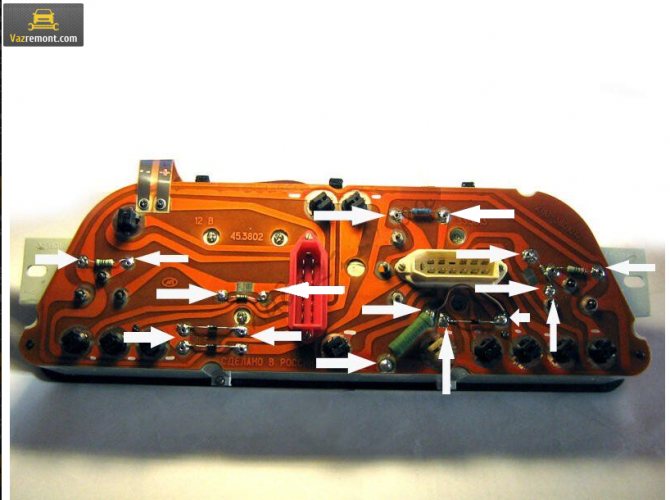

2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Светящаяся панель приборов VDO от ВАЗ 2110

Латвийскую светящуюся комбинацию приборов (КП) я упустил — не купил ее летом 1999 года, когда она стоила 600р. А теперь ситуация с ними довольно напряженная, точнее говоря — «…завоза нет и не предвидится». Говорят, что они бывают в Тольятти, но уже по $80 с датчиком скорости. Дорого…

Однако на рынках и в магазинах в избытке присутствует комбинация приборов фирмы VDO для авто ВАЗ 2110, модель 2110-3801010-02, которую также ставят на 115 модель ВАЗа. По отношению к «восьмой» панели у нее есть минусы:

• Не очень подходит по размеру, придется резать козырек торпеды, иначе часть ламп будет видна не полностью;
• Нет встроенного БСК (бортовой системы контроля);
• Нужно подобрать датчик уровня топлива с соответствующим сопротивлением, иначе индикатор может «слегка подвирать».

А в остальном — одни плюсы

• Все приборы более точны, особенно заметно по датчикам уровня топлива и температуры охлаждающей жидкости (ОЖ);
• Спидометр и тахометр расположены по центру, все стрелки управляются шаговыми двигателями — движение стрелок плавное;
• Лампочка топлива не моргает как сумасшедшая, т.к. ее зажигает электроника, а не контакт в баке;
• Общий и суточный пробег отображаются на ЖКИ-дисплее — когда машина не заведена, то пробег не виден на панели приборов. Актуально для новых машин.
• Имеется режим само диагностики — нужно включить зажигание при нажатой кнопке сброса счетчика суточного пробега.

Еще один плюс: становится ненужным тросик спидометра, который частенько издает разнообразные звуки — то щелкает, то цокает… Правда, пришлось покупать еще и ДС (датчик скорости, так как у меня машина карбюраторная). Датчик нужно брать только с железным штырьком и разъемом, идентичным разъему датчика Холла — для него проще и гораздо дешевле купить фишку.

Подключение

К стандартной КП подходит три фишки: белая (Х1) и красная (Х2), также одна красная поменьше (для БСК). Перед переменой проводов местами пучок проводов от красной колодки вытянул через окошко в торпеде рядом с проводами белой колодки. Иначе торпеду потом не снять — не позволят перепутанные провода.

Все перемещения проводов зафиксированы в таблицах. Если нет полной уверенности в успехе, можно подписать каждый провод, наклеив на них кусочки бумажного скотча. В итоге на своих местах останутся лишь три провода…

Электросхема NIVA ответственная за питание оборудования, встроенного в задние двери

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

А еще интересно: Не работает спидометр нива шевроле

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Отметим некоторые особенности:

• в каждом жгуте есть жилы, идущие к модератору центрального замка, в более совершенных моделях у задних дверей есть провода плафона освещения салона и редуктора стеклоподъемника;
• жгут двери водителя идет к кнопкам двух стеклоподъемников своей и пассажирской;
• в передних дверях идут жилы к динамикам, которые в них находятся;
• жгут задней двери – один из самых сложных – он включает провода обогрева стекла, редуктора стеклоочистителя и омывателя, заднего стоп-сигнала, провода центрального замка и «массы».

Схемы жгутов дверей вы можете посмотреть на картинке. Все они берут начало от заднего жгута, который идет к задним фонарям.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Схемы панели приборов Нивы 4х4

1 – колодка штекерного разъема с условной нумерацией штекеров; 2 – тахометр; 3 – стабилизатор напряжения; 4 – лампа освещения комбинации приборов; 5 – указатель температуры охлаждающей жидкости; 6 – указатель уровня топлива; 7 – резистор 470 Ом, 0,25 Вт; 8 – резистор 36 Ом, 5 Вт; 9 – контрольная лампа системы снижения токсичности;

10 – контрольная лампа обогрева заднего стекла; 11 – контрольная лампа противотуманного света; 12 – контрольная лампа дальнего света фар; 13 – контрольная лампа наружного освещения; 14 – контрольная лампа указателей поворота; 15 – вольтметр; 16 – контрольная лампа уровня тормозной жидкости; 17 – диод IN4002;

1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы снижения токсичности; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света;

9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота; 12 – вольтметр; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива;

Ключевые слова: панель приборов 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Обозначение индикаторов на приборке Нивы

Схема комбинации приборов ВАЗ 21213 приведена выше, обозначение элементов контрольного щитка следующее:

1. Контроллер температуры хладагента, который также сообщает водителю о температуре мотора. Если стрелка датчика поднимается выше оптимального значения (переходит в красную зону), необходимо остановиться и выключить двигатель, чтобы не дать ему перегреться. Перед дальнейшей эксплуатацией авто нужно определить причины перегрева ДВС.
2. Тахометр, который сообщает водителю, с какой частотой движется коленчатый вал. Если количество оборотов превышает допустимое значение и стрелка переходит в красную зону, это может негативно отразиться на функциональности двигателя в целом.
3. Индикаторы активации левого поворотника, включается только при переключении подрулевого переключателя.
4. Правый поворотник.
5. Спидометр, благодаря которому водитель может знать, с какой скоростью едет его Нива 21213 инжектор.
6. Контроллер уровня топлива в баке.
7. Символ, который начинает гореть при недостаточном объеме бензина в баке. Если загорелась эта лампа, то в баке осталось меньше 6 литров горючего.
8. Габаритное освещение.
9. Панель приборов Нива также оснащается лампочкой аварийного состояния тормозов. Она может появляться в том случае, когда объем жидкости в бачке гидропривода опустился ниже допустимой отметки. Эксплуатация авто с такой проблемой не допускается до дальнейшего ее устранения.
10. Дальнее освещение.
11. Клавиша сброса показаний суточного пробега. Для сброса значений кнопку необходимо зажать на пять секунд, при этом авто должно стоять на месте.
12. Пробег, пройденный машиной. Сверху указывается общий километраж, а снизу — суточный.
13. Индикатор, свидетельствующий о необходимости диагностики двигателя. Когда включается зажигание, этот индикатор загорается всегда, он должен потухнуть после запуска мотора. Если же лампа продолжает гореть, это говорит о том, что с двигателем не все в порядке.
14. Аварийная световая сигнализация.
15. Часы, температура за бортом.
16. Значок заряда аккумулятора.
17. Символ активации ручного тормоза, всегда должен гореть красным цветом.
18. Лампочка, свидетельствующая о недостатке уровня моторной жидкости, всегда появляется при включении зажигания, а после запуска двигателя она должна погаснуть. Если лампочка продолжает гореть, это говорит о том, что в мотор нужно добавить масло.
19. Резервный индикатор (автор видео — Андрей Власов).

Электоросхема Ваз 21214 с распределенным впрыском топлива

А – провод заднего жгута проводов, присоединяемый к выключателю 4; Б – провода, присоединяемые к штекеру «1» блока предохранителей 24 ( один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В – провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках:

а – контроллера; б – блока управления автомобильной противоугонной системы; в – датчика расхода воздуха; г – датчика скорости; д – индикатора состояния автомобильной противоугонной системы; е – электробензонасоса и датчика концентрации кислорода; ж – дроссельного патрубка; з – модуля зажигания.

* Серые провода в колодке 25 – выход сигнала скорости автомобиля, желто-красный провод – выход сигнала расхода топлива (для маршрутного компьютера).

Второй вариант схемы НИВА 21213

1. Передние фонари
2. Фары
3. Электродвигатели очистителей фар
4. Звуковой сигнал
5. Электродвигатель омывателя фар
6. Электродвигатель омывателя ветрового стекла
7. Генератор
8. Боковые указатели поворота
9. Аккумуляторная батарея
10. Электродвигатель отопителя
11. Дополнительный резистор электродвигателя отопителя
12. Реле-прерыватель очистителя ветрового стекла
13. Стартер
14. Электродвигатель очистителя ветрового стекла
15. Концевой выключатель карбюратора
16. Электромагнитный клапан карбюратора
17. Блок управления электромагнитным клапаном карбюратора
18. Коммутатор
19. Свечи зажигания
20. Датчик-распределитель зажигания
21. Датчик контрольной лампы давления масла
22. Датчик указателя температуры
23. Штепсельная розетка для переносной лампы
24. Катушка зажигания
25. Датчик контрольной лампы уровня тормозной жидкости
26. Реле включения очистителей и омывателя фар
27. Реле включения обогрева заднего стекла
28. Реле включения дальнего света фар
29. Реле включения ближнего света фар
30. Реле включения зажигания
31. Реле включения стартера
32. Выключатель контрольной лампы блокировки дифференциала
33. Переключатель наружного освещения
34. Прикуриватель
35. Выключатель стоп-сигнала
36. Выключатель света заднего хода
37. Реле-прерыватель указателей поворота и аварийной сигнализации
38. Основной блок предохранителей
39. Дополнительный блок предохранителей
40. Лампы подсветки рычагов управления отопителем,
41. Выключатель заднего противотуманного света
42. Выключатель обогрева заднего стекла
43. Переключатель электродвигателя отопителя
44. Переключатель очистителя и омывателя заднего стекла
45. Выключатель аварийной сигнализации
46. Выключатель зажигания
47. Контрольная лампа воздушной заслонки карбюратора
48. Выключатель освещения приборов
49. Подрулевой трехрычажный переключатель
50. Выключатель контрольной лампы воздушной заслонки карбюратора
51. Электродвигатель омывателя заднего стекла
52. Выключатели плафонов, расположенные в стойках дверей
53. Плафоны освещения салона
54. Комбинация приборов
55. Фонари освещения номерного знака
56. Выключатель контрольной лампы стояночного тормоза
57. Датчик указателя уровня и резерва топлива
58. Задние фонари
59. Электродвигатель очистителя заднего стекла
60. Элемент обогрева заднего стекла 21213.

Органы управления и приборы

Панель приборов

1. Переключатель наружного освещения,
2. Рычаг переключателя указателей поворота и света фар,
3. Выключатель звуковых сигналов,
4. Комбинация приборов,
5. Рычаг переключателя стеклоочистителей и омывателей стекол,
6. Выключатель аварийной сигнализации,
7. Кнопочные выключатели,
8. Блок контрольных ламп,
9. Резерв,
10. Заглушка или подушка безопасности в зависимости от варианта исполнения,
11. Вещевой ящик,
12. Пульт управления системой вентиляции и отопления салона автомобиля,
13. Гнездо радиоаппаратуры (Предусмотрена установка радиоаппаратуры, соответствующей по габаритам и способу крепления международным стандартам ISO 7736, DIN 75500. Установка радиоаппаратуры должна производиться только у авторизованных дилеров).
14. Пепельница. При откидывании крышки на себя обеспечивается одновременный доступ к прикуривателю и к пепельнице. Для использования прикуривателя нажмите на кнопку патрона до его фиксированного положения. Примерно через 20 секунд патрон автоматически возвращается в исходное положение, готовый к применению. При включении наружного освещения включается подсветка прикуривателя,
15. Рычаг переключения передач,
16. Рычаг управления раздаточной коробкой,
17. Блок управления наружными зеркалами, в вариантном исполнении,
18. Выключатели обогрева передних сидений, в вариантном исполнении. Обогрев переднего сиденья включается нажатием на клавишу выключателя. О включенном обогреве предупреждает сигнализатор в самой клавише. Встроенный терморегулятор в автоматическом режиме поддерживает температуру элементов обогрева спинки и подушки сиденья в диапазоне от +25 до +31 °С. Повторным нажатием клавиши или при выключении зажигания обогрев сиденья отключается. Левая и правая клавиша включают соответственно обогрев сиденья водителя и переднего пассажира,
19. Пепельница для задних пассажиров. Чтобы воспользоваться пепельницей, потяните за верхний выступ на себя. Пружинный упор, предназначенный для гашения сигарет, удерживает пепельницу в открытом состоянии. Для очистки пепельницы выньте ее из гнезда, нажав на пружинный упор. В вариантном исполнении пепельница может не устанавливаться,
20. Рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки,
21. Ниша для мелких предметов,
22. Выдвижной подстаканник,
23. Педаль акселератора,
24. Выключатель зажигания,
25. Педаль тормоза,
26. Педаль сцепления,
27. Крышка монтажного блока,
28. Блок регуляторов,
29. Рычаг привода замка капота

Комбинация приборов

1. Указатель температуры охлаждающей жидкости.

Внимание: Переход стрелки в красную зону шкалы указывает на перегрев охлаждающей жидкости двигателя. В этом случае запрещается дальнейшее движение автомобиля

Автомобиль должен быть доставлен к официальному дилеру для определения и устранения причины перегрева охлаждающей жидкости.

2. Тахометр. Указывает частоту вращения коленчатого вала двигателя.

Внимание: Красная зона шкалы со штриховкой обозначает режим работы двигателя с повышенной частотой вращения коленчатого вала, сплошная красная зона шкалы – опасный для двигателя скоростной режим, превышать который запрещается. 3

Контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении сигнала левого поворота

3. Контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении сигнала левого поворота.

4. Контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении сигнала правого поворота.

5. Спидометр.

6. Указатель уровня топлива.

7. Контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось от 4 до 6,5 л бензина.

8. Контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9. Контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», а также в момент включения стартера для контроля исправности самой лампы.

Внимание: Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе аварийного состояния рабочей тормозной системы. 10

Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар

10. Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

Демонтаж панели управления на ВАЗ-2114

Для того чтобы проделать вышеуказанные манипуляции, необходимо произвести демонтаж панели. Сделать это можно следующим способом:

1. Центральная консоль крепится на трех саморезах, которые без труда можно отвинтить при помощи крестообразной отвертки.
2. Отводя выступ из кронштейна, снять накладку.
3. Открутить пять саморезов, которые размещены справа от консоли, и снять расположенный там экран.
4. Отсоединить от АКБ минусовую клемму. Если в автомобиле имеется радиоприемник, то его также необходимо снять.
5. Провода, которые ведут к прикуривателю, отсоединяются, а вместе с ними и отсоединяется патрон.
6. С рычагов снимается рукоять. Делается это при помощи плоской отвертки.
7. Рукоять снимается движением на себя, которое производится неподалеку от вентилятора и отопителя.
8. Над и под панелью расположены по два самореза, которые следует открутить.
9. За панелью вы найдете еще один саморез, которым необходимо произвести аналогичную манипуляцию.
10. Накладка крепится к панели при помощи еще двух саморезов. Что делать с ними, думаю, догадаться нетрудно.
11. Далее отсоединяются колодки от проводов и жгута. Но прежде чем это сделать, лучше всего пометить, какой провод откуда идет. Данное действие необходимо для того, чтобы при установке панели не возникало никакой путаницы.
12. Избавиться от всех оставшихся болтов крепления.
13. Нижний кронштейн крепится при помощи двух саморезов, которые также следует открутить.
14. Избавиться от самореза, благодаря которому крепится светодиод и отопительный блок.
15. Снять все имеющиеся ламповые патроны.
16. Вынуть декоративную вставку.
17. При помощи ключа на 21 открутить все гайки, находящиеся на виду.
18. Вынуть лампу гидрокорректора.
19. Слева на поперечине имеются саморезы, откручивание которых станет завершающим этапом демонтажа приборной панели.

Сборка панели производится в обратном порядке.

В данной статье вы узнали, для чего нужна распиновка приборной панели на ВАЗ-2114, а также как правильно произвести ее демонтаж в случае необходимости. Надеемся, что статья оказалась вам полезной.
