Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

отдельные датчики или вся панель перестает работать;
«замерзают» показания приборов;
датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Подключение новой панели

Как снять приборную панель лада ларгус?

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

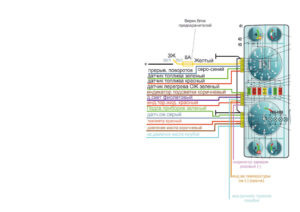

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Панель приборов газель бизнес: описание значков подробно, распиновка, некст, не работает, как разобрать, обозначения, снять – Спецтехника Инфо

Панель приборов ford focus ii

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

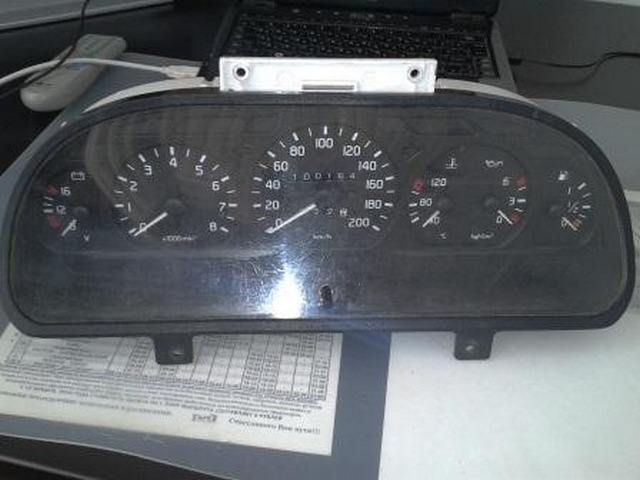

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Почему не работают приборы на Газели

Комбинация приборов автомобиля Газель может быть двух типов: старая и новая, электронная.

Как и на большинстве других автомобилей, она включает в себя четыре прибора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и контрольные лампы, их двенадцать штук.

С внутренней стороны корпуса установлена печатная плата, выводы которой выходят на два штекера: белого цвета (Х1) и красного цвета (Х2).

Вариантов полного отказа в работе комбинации приборов автомобиля Газель, два: первый вариант, когда стрелки всех приборов лежат на нуле и на поворот ключа в замке зажигания не реагируют; второй вариант, когда стрелки приборов на нуле не лежат, а наоборот, зашкаливают. Конечно, идеальным вариантом было бы проверить неработающую комбинацию приборов на стенде, но его можно найти только в специализированной мастерской, которых не так много на обширной территории России.

Если стрелки приборов лежат на нуле, то, что же может сделать водитель, в этой ситуации? Скорее всего, в этом случае, нарушен контакт в цепи от аккумуляторной батареи до вывода «87» реле разгрузки выключателя зажигания.

Поэтому, ему предстоит проверить сохранность предохранителей, состояние колодок, входящих в данную электрическую цепь и соединение комбинации приборов на массу.

На колодке белого цвета (Х1) щитка приборов, массовый провод подходит к 1 штекеру, а на колодке красного цвета (Х2), массовый провод подходит к 3 штекеру.

Так что можно попытаться восстановить её, хотя завод изготовитель считает, что комбинация приборов ремонту не подлежит. Часто отслаивание дорожек монтажной платы происходит из-за сильно надавливания на разъём колодки при их сборке.

Поэтому разрывы дорожек, можно попытаться пропаять, чтобы восстановить работоспособность щитка приборов.

Причиной зашкаливания приборов, может стать сбой в работе контролёра электронного блока управления Микас 10.3, эта неисправность чаще происходит в холодное время года.

В этом случае необходимо провести диагностику и возникшую ошибку, стереть, путём обновления программного обеспечения на более свежую серийную версию.

Также, аналогичная неисправность, может появляться после прошивки контролёра.
