Проверяем модуль зажигания на 8-ми клапанной ваз-2114 своими руками: признаки неисправности

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:— Произошел разрыв токопроводящей жилы, по которой идет импульс.— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.— Сопротивление превышает допустимое значение.— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.— Включите режим омметра.— Снимите провод со свечи первого цилиндра и катушки зажигания.— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:Tesla — 6 кОмSlon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)ProSport — почти нулевое сопротивлениеCargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Подобные работы можно производить на ровной площадке или в гараже.

Для начала необходимо открыть капот двигательного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно будет снять только минусовую клемму.
Далее из установочных мест вынимаем высоковольтные провода
Важно запомнить их место расположения

Если у вас есть сомнения, вы можете сделать метки
Нельзя менять провода местами, так как новая запасная часть может выйти из строя.
Затем необходимо осторожно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
После снятия гаек, устройство снимаем с мотора.

Теперь берем ветошь и протираем установочное место и около него.

Новое устройство следует тщательно осмотреть, после чего приступить к установке, которую необходимо проводить в обратной последовательности.

Не забудьте установить высоковольтные провода правильно

Если вы все же запутались, обратите внимание на блок, на котором указаны номера бронепроводов

1. Следите, чтобы не было путаницы с кабелями высокого напряжения — при большом внутреннем сопротивлении в них, могут выйти из строя катушки.
2. Между электродами свечей необходимо проверять зазор, потому что чрезмерно большие искровые промежутки отрицательно отражаются на устройстве.

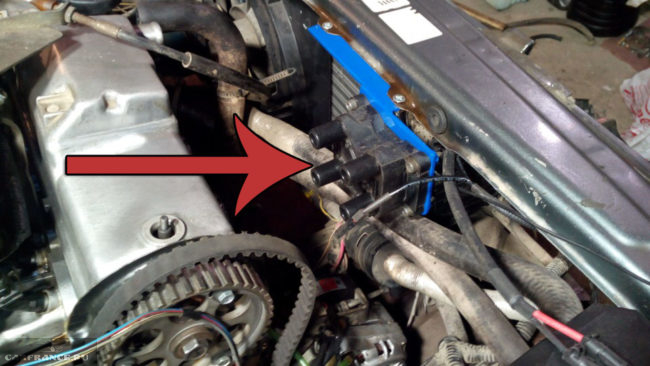

Модуль зажигания ВАЗ 2114 – сердце системы движки в целом, такты которого позволяют свече выдать искру и завести четырнадцатую. Устройство нужно для процесса генерации тока высокого напряжения, передаваемого на свечи через провода-высоковольтники (4 провода, идущие от модуля). В просторечии, эту зап. часть еще называют катушкой системы зажигания (по имени основополагающих двух частей самого устройства).

Модуль – своеобразное связующее звено: от электронного блока управления, который контролирует его рабочий процесс, посылается определенный сигнал на обмотку (в виде заряженных импульсов); затем, модуль выдает высокое напряжение, которое передается на свечи через высоковольтники.
Это действие позволяет произвести свечам необходимую искорку для пуска внутреннего сгорания воздушно-топливной смеси в пространстве камеры.

На ВАЗы нового поколения, включая четырнадцатую, ставят катушку системы зажигания, она не включена в общий модуль, так как другая его важная часть – коммутатор – находится в электронном блоке. Если взять ВАЗы старого образца, включая четырнадцатую с движкой на 1,5 литра, то у них именно модуль системы зажигания: две катушки и два коммутатора в едином корпусе. Две катушки связаны с цилиндрами высоковольтными проводами (каждая на два цилиндра: одна на 1-й и 4-й, вторая на 2-й и 3-й).

Признаки неисправности катушки зажигания:

• При ускорении чувствуете провал,
• Падает мощность,
• На холостом ходу движка ведет себя нестабильно,
• Движка троит (выходят из строя цилиндры).

Перед тем, как решить, что делать с вышедшей из строя катушкой зажигания, нужно ее проверить. Особого умения не требуется, достаточно знать, что такое мультиметр и как его держать в руках. В зависимости от результата проверки стоит принимать решение: заменить или отремонтировать.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

1. Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
2. Р-0351 — не работает катушка 1-4 цилиндров;
3. Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

https://youtube.com/watch?v=pNyBny-_HoQ

Все началось месяца 2-3 назад. Поехал как то по делам завел, прогрел сел и поехал. Проезжаю метров 300 и замигал чек…движок как будто на 3 цилиндра работает…вообщем остановился заглушил, (че за фигня сказал я себе)…С аварийкой еле доехал до дома поставил машину и в магазин. Купил новые свечи NGK и ВВ провода, поставил — завел, но все равно что колбасит машину. Ладно поехал на диагностику пока ехал чек потух и все норм.Сделал диагностику — сказали проблем нет…Хммм…Ладно езжу неделю еще…поехал в автосервис (Рядом с домом)…Приехал так и так такие дела говорю…Померил компрессию, во всех горшках по 12., померил давление в топливной рампе — все норм, отрегулировал клапана заодно у них…Завелся все равно колбасит машину…Уехал домой огорчившись (

Забил на машину — едет и едет пока пускай едет «сказал я про себя» и проездил еще неделю…На выходных собравшись с мыслями и духом решил для себя поехать опять в сервис.на этот раз почистили дроссель, форсунки, заменил датчик РХХ, — и как вы думаетеФиг вам называется колбасит…

Сидя на работе подумал а может это связано с модулем зажигания…и начал капать в разные стороны…Наткнулся на статью где проверяют модуль зажигания с помощью мультиметра. В статье вычитал что сопротивление между 1 и 4, 2 и 3 кантактами не должно превышать 5,8 кОм, Отыскав у себя дома мультиметр

Ужаснувшись поставив модуль обратно поехал магазин. По приезду в магазин предложили на выбор 2 катушки одна из них российского производства а другая фирмы бош Германия разница в цене была чуть больше 1000 рублей…На тот момент проблемы с финансами были вот и пришлось купить что по дешевле

Поставив новый модуль на место машина просто зашептала (от удовольствия сделал кругов 3 вокруг района)

При самостоятельной диагностике двигателя, его систем и характеристик, используют минимум оборудования. К примеру, перед тем как проверить модуль зажигания 8-ми клапанного автомобиля ВАЗ-2114, желательно иметь специальный стенд, необходимое программное обеспечение или в крайнем случае — осциллограф. Ни у кого из нас такого оборудования нет и не будет, поэтому для предварительной проверки будем использовать подручные средства и приспособления.

Проверка

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллографа. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

• 12-вольтной лампочки;

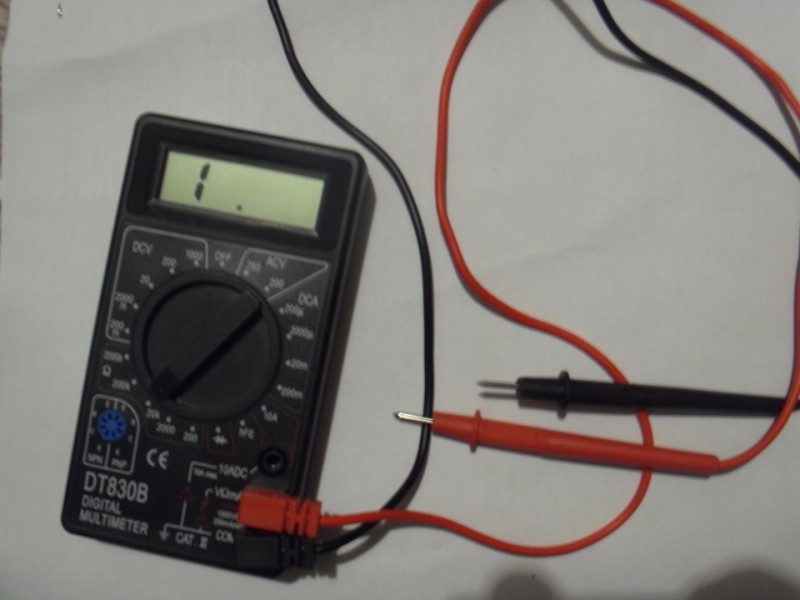

• Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
3. В нормальном состоянии показатель напряжения будет составлять 12В.
4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

• Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
• Отключите от модуля зажигания четыре высоковольтника;
• Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Устройство системы зажигания на ВАЗ-2114

Катушка зажигания

Перед тем, как перейти непосредственно к процессу замены узла, автомобилисту необходимо знать, как устроена система в целом. Поэтому, рассмотрим, составляющие элементы системы зажигания.

Устройство схема системы зажигания

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно перейти непосредственно к процессу замены узда. Рассмотрим, пошаговую инструкцию:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.

2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.

3. Вынимаем высоковольтные провода с катушки.

4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.

6. Вынимаем модуль.

7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Внимание! Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься

Выбор изделия

Особое внимание стоит обратить на выбор изделия, поскольку на современном автомобильном рынке запасных частей, часто встречаются не качественные изделия и подделки. Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше

Рассмотрим, все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010 – оригинальный каталожный номер модуля зажигания производства АвтоВАЗ. Заводская деталь, которая устанавливается на семейство автомобилей Лада 2110-2115. Стоимость запасной части составляет в среднем 3 500 рублей.

Возможные аналоги

Аналоговая деталь производства «Фенокс»

Кроме оригинальной детали на рынке запасных частей можно найти ряд аналогов рекомендованных к установке:

• Pekar 2112-3705010 – Санкт-Петербургский завод запасных частей к отечественным автомобилям. Занимает высокую долю рынка и славится своим качеством. Средняя стоимость детали составляет 2500 рублей.
• Fenox IC16009O7 – Белорусский производитель, который предлагает запасную часть за 3500 рублей.
• Стартвольт SC 0112 – Еще один производитель «старой столицы». Стоимость изделия составляет 4000 рублей.
• Fenox IC16009 – еще один вариант от Минского завода, стоимость которого составляет 4000 рублей.

Возможный ремонт

Не во всех вариантах выхода из строя модуля зажигания, ему требуется замена. Как показывает автомобильная практика, некоторые автомобилисты способны отремонтировать этот узел самостоятельно. Так, при помощи паяльника и других инструментов радиоэлектроники можно произвести ремонтные работы.

Частый выход из строя модуля зажигания на ВАЗ-2114 (возможное решение)

Если катушка зажигания часто выходит из строя (см

«проверка катушки зажигания«), то следует обратить внимание на то, что заводом выбрано не очень удачное её месторасположение

Перенос катушки зажигания в «лучшее» место

Хорошим вариантом будет перенос катушки зажигания выше.

Технические характеристики

Автомобиль ВАЗ 2114

Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

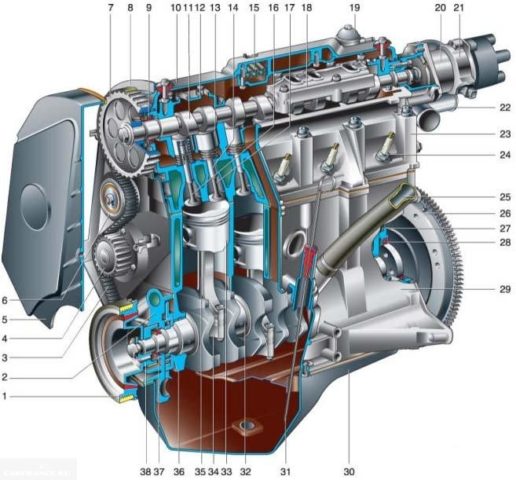

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя.

Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:

ВАЗ 2111

Наименование	Показатель
Объем	1,5 литр (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Мощность	77 л.с.
Расход топлива	8,2 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 21114

Наименование	Показатель
Объем	1,6 литр (1596 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Мощность	81,6 л.с.
Расход топлива	7,6 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 11183

Наименование	Показатель
Марка	11183
Маркировка	1.6 8V
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,6 литров
Диаметр поршня	82 мм
Ресурс	200 – 250 тыс. км

ВАЗ 21124

Наименование	Показатель
Объем	1,6 литр (1599 см куб)
Количество цилиндров	4
Количество клапанов	16
Топливо	Бензин
Система впрыска	Инжектор
Мощность	89,1 л.с.
Расход топлива	7,0 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 21126

Наименование	Показатель
Объем	1,6 литр (1597 см куб)
Количество цилиндров	4
Количество клапанов	16
Топливо	Бензин
Система впрыска	Инжектор
Мощность	97,9 л.с.
Расход топлива	7,2 л/100 км
Диаметр цилиндра	82 мм

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Особенности работы многоцилиндровых двигателей

Работа четырехцилиндрового однорядного двигателя

Многоцилиндровые двигатели, как уже отмечалось в предыдущей статье, представляют собой конструкцию, объединяющую в единое целое несколько одноцилиндровых двигателей с одним общим коленчатым валом. При этом количество рабочих ходов за два полных оборота коленчатого вала (720˚) в таком двигателе, при работе по четырехтактному циклу, будет равно количеству цилиндров.

Наиболее равномерная работа многоцилиндрового двигателя имеет место при чередовании тактов расширения в цилиндрах через равные промежутки времени, т. е. через равные углы поворота коленчатого вала. У четырехтактного однорядного двигателя рабочий цикл совершается за два оборота коленчатого вала (720˚), поэтому при однорядном расположении цилиндров угол поворота коленчатого вала между одноименными тактами в разных цилиндрах должен составлять 720˚/i , где i – число цилиндров двигателя.

Для уменьшения локальной нагрузки на коленчатый вал выбирают такой порядок работы цилиндров, чтобы такты расширения (рабочего хода) не протекали одновременно в смежных цилиндрах. Кроме того, при чередовании тактов рабочего хода в удаленных друг от друга цилиндрах способствует более эффективному и равномерному охлаждению двигателя.

Очевидно, что у четырехтактного четырехцилиндрового однорядного двигателя одноименные такты должны следовать через 180˚ угла поворота коленчатого вала. Следовательно, и шатунные шейки коленчатого вала должны быть расположены под углом 180˚, т. е. лежать в одной плоскости. При этом шатунные шейки первого и четвертого цилиндров направлены в одну сторону относительно оси коленчатого вала, а шатунные шейки второго и третьего цилиндров – в противоположную сторону. Это обеспечивает равномерное чередование рабочих ходов в цилиндрах двигателя. Последовательность чередования одноименных тактов в различных цилиндрах двигателя в течение его рабочего цикла называется порядком работы цилиндров двигателя.

Для четырехцилиндрового рядного двигателя возможны два варианта чередования тактов в цилиндрах: 1-2-4-3 и 1-3-4-2 (нумерация цилиндров ведется от передней части двигателя по ходу автомобиля или, в случае с поперечным расположением двигателя, со стороны, противоположной маховику). С точки зрения описанных выше требований оба порядка работы цилиндров равноценны, поэтому применяются в разных двигателях, устанавливаемых на автомобилях. Так, например, на автомобильных двигателях, используемых Горьковским автомобильным заводом (ГАЗ-3102, ГАЗ-2410 т. п.) обычно используют последовательность работы цилиндров 1-2-4-3, а на двигателях автомобилей ВАЗ и Москвич – 1-3-4-2.

Работа четырехтактного четырехцилиндрового рядного двигателя с порядком работы цилиндров 1-3-4-2 подробно описана в Таблице 1.

Таблица 1. Работа однорядного четырехцилиндрового двигателя

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Инструкция: замена главного тормозного цилиндра.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

Данная операция займет у вас не больше 15 минут.:

• Выключаем зажигание;
• Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
• Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются – требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

В ряде случаев, при ремонте автомобиля ВАЗ 2108, 2109,21099, приходится полностью отсоединять все высоковольтные провода от крышки трамблера (распределителя зажигания).

Поставить их назад, так как было, зачастую проблематично, ведь порядок их присоединения к крышке трамблера неизвестен или забыт. На самом деле ничего сложного здесь нет.

Несколько условий правильного присоединения высоковольтных проводов к крышке трамблера

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099.

порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Если установочной метки на крышке трамблера нет, то присоединять провода все равно следует по порядку указанному выше.

Еще статьи на сайте по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107.

— Неисправности свечей зажигания.

— Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099.

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099.

— Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099

Тест-ремонт автомобилей

— Порядок присоединения высоковольтных проводов к модулю зажигания инжекторных ВАЗ 21083, 21093, 21099

• http://a116.ru/site/stati/vysokovoltnye-provoda-i-svechi/poryadok-podklyucheniya-vysokovoltnyh/
• https://autovaz-2114.ru/electrical-equipment-in-the-car/osobennosti-podklyucheniya-vysokovoltnyx-provodov-na-vaz-2114/
• https://twokarburators.ru/poryadok-prisoedineniya-vysokovoltnyh-provodov-2108-2109/
