Как работает распределенный и послойный впрыск топлива?

Прямой впрыск топлива – хорошо или плохо?

Двигатели с непосредственным впрыском (также используется термин «прямой впрыск», или GDI) начали появляться на автомобилях не так давно. Однако технология набирает популярность и все чаще встречается на моторах новых автомобилей. Сегодня мы в общих чертах постараемся ответить, что такое технология непосредственного впрыска и стоит ли ее опасаться?

Для начала стоит отметить, что главной отличительной особенностью технологии является расположение форсунок, которые размещены непосредственно в головке блока цилиндров, соответственно, и впрыск под огромным давлением происходит напрямую в цилиндры, в отличие от давно зарекомендовавшей себя с лучшей стороны системы впрыска горючего во впускной коллектор.

Прямой впрыск впервые был испытан в серийном производстве японским автопроизводителем Mitsubishi. Эксплуатация показала, что среди плюсов главными преимуществами стали экономичность – от 10% до 20%, мощность – плюс 5% и экологичность. Основной минус – форсунки крайне требовательны к качеству топлива.

Стоит также отметить, что схожая система уже долгие десятилетия успешно устанавливается на дизельные двигатели. Однако именно на бензиновых моторах применение технологии было сопряжено с рядом трудностей, которые до сих пор не были окончательно решены.

В видео с YouTube-канала «Savagegeese» объясняется, что такое прямой впрыск и что может пойти не так в ходе эксплуатации автомобиля с данной системой. В дополнение к главным плюсам и минусам в видеоролике также объясняются тонкости профилактического обслуживания системы.  Кроме того, в ролике затрагивается тема систем впрыска во впускные каналы, которые можно в изобилии наблюдать на более старых моторах, а также моторы, которые используют оба метода впрыска горючего. Наглядно используя диаграммы Bosch, ведущий объясняет, как все это работает.

Чтоб узнать все нюансы, предлагаем посмотреть видео ниже (включение перевода субтитров поможет разобраться, если вы не очень хорошо знаете английский). Для тех, кому не слишком интересно смотреть, об основных плюсах и минусах непосредственного впрыска бензина можно прочитать ниже, после видео:

Итак, экологичность и экономичность – благие цели, но вот чем чревато использование современной технологии в вашем автомобиле:

Минусы

1. Очень сложная конструкция.

2. Отсюда вытекает вторая важная проблема. Поскольку молодая бензиновая технология подразумевает внесение серьезных изменений в конструкцию головок цилиндров двигателя, конструкцию самих форсунок и попутное изменение иных деталей мотора, к примеру ТНВД (топливный насос высокого давления), стоимость автомобилей с непосредственным впрыском топлива выше.

3. Производство самих частей системы питания также должно быть крайне точным. Форсунки развивают давление от 50 до 200 атмосфер.

Прибавьте к этому работу форсунки в непосредственной близости со сгораемым топливом и давлением внутри цилиндра и получите необходимость производства очень высокопрочных компонентов.

4. Поскольку сопла форсунок смотрят в камеру сгорания, все продукты сгорания бензина также осаждаются на них, постепенно забивая или выводя форсунку из строя. Это, пожалуй, самый серьезный минус использования конструкции GDI в российских реалиях.

5. Помимо этого необходимо очень тщательно следить за состоянием двигателя. Если в цилиндрах начинает происходить угар масла, продукты его термического распада достаточно быстро выведут из строя форсунку, засорят впускные клапаны, образовав на них несмываемый налет из отложений. Не стоит забывать, что классический впрыск с форсунками, расположенными во впускном коллекторе, хорошо очищает впускные клапаны, омывая их под давлением топливом.

6. Дорогой ремонт и необходимость профилактического обслуживания, которое тоже недешевое.

Помимо этого, в видео также объясняется, что при ненадлежащей эксплуатации на автомобилях с прямым впрыском могут наблюдаться загрязнение клапанов и ухудшение производительности, в особенности на турбированных двигателях.

Плюсы

1. Экологичность.

2. Экономичность (правда, здесь нужно сделать оговорку: реальная экономия бензина доступна в условиях, близких к идеальным) – экономия 5-10%.

3. Немного более высокая мощность.

4. GDI при непосредственном попадании топлива в цилиндр охлаждает головку поршня.

5. Происходит лучшее смешение топливовоздушной смеси в цилиндрах.

6. Меньше детонация.

7. Требуется гораздо меньше топлива, смесь при определенных условиях работы мотора может обедняться до 30:1

8. Процесс работы двигателя точнее контролируется при помощи компьютера.

Виды смесеобразования

В ДВС для полного сгорания топлива на каждый грамм бензина нужно 14,7 грамм воздуха. Это  гомогенная стехиометрическая смесь. Если воздуха будет меньше- не всё топливо сможет сгореть. Если воздуха будет больше, чем 17 грамм на каждый грамм бензина, то возникают проблемы воспламенения такой смеси от свечи. Но эти проблемы решаются непосредственным впрыском: топливо концентрируется вокруг свечи, а возле стенок цилиндра остаётся чистый воздух почти без содержания топлива.

Для эффективного сгорания топлива реализовано несколько типов смесеобразования:

• послойное (гетерогенное);
• стехиометрическое гомогенное;
• гомогенное.

Гетерогенная смесь (послойное смесеобразование). Такая смесь применяется при движении автомобиля при низких нагрузках, расход топлива получается небольшой, а соотношение бензин-воздух может достигать 1:40.

Воздух поступает в цилиндр по одному дроссельному каналу, второй в это время закрыт. Это позволяет придавать поступающему воздуху завихрения, а выемки на днище поршня позволяют завихрениям сохраняться до конца такта сжатия.

Впрыск топлива осуществляется в конце такта сжатия, бензин хорошо перемешивается с воздухом благодаря завихрениям, и максимальная концентрация бензина возникает вокруг свечи зажигания, куда бензин перемещается воздушным потоком.

Топливо располагается исключительно вокруг свечи зажигания, в то время как между днищем поршня, стенками цилиндра и топливо-воздушной смесью располагается прослойка из воздуха и отработавших газов. Вот это и называется послойное смесеобразование.

Воздушная подушка выполняет сразу две функции:

1. Уменьшает теплопотери, так как выполняет роль теплового изолятора, что позволяет использовать больше энергии с пользой
2. Уменьшает детонацию топлива— детонация возникает из-за слишком быстрого распространения взрывной волны, а воздушная подушка выступает в роли демпфера.

Стехиометрическое гомогенное смесеобразование. Тут воздуха ровно столько, чтобы хватило сжечь весь бензин, 1:15 по массе. Впрыск топлива происходит на такте впуска, бензин поступает в камеру сгорания одновременно с воздухом и хорошо перемешивается. Такая смесь используется на промежуточных режимах двигателя, а также на холостом ходу.

Гомогенная смесь образуется на максимальных режимах работы двигателя, когда дроссельная заслонка максимально открыта. Эта смесь получается не гомогенной, а с коэффициентом избытка воздуха 1,5, то есть воздуха здесь в полтора раза больше, чем нужно для сжигания топлива.

Такая смесь будет обеднённой, и на двигателе без непосредственного впрыска возгорания не произошло бы, так как смесь с соотношением топлива к воздуха более чем 1:17 уже затруднительны, а здесь разрыв в 1,5 раза больше. Но так как впрыск непосредственный, то бензин из форсунки можно направить непосредственно в район свечи зажигания.

Таким образом, и топливо экономится, и отдача от сгорания топлива выше.

Тест-драйвы, которые читают с этой статьей:

Интересные новости по теме

Основатель Rimac назвал неэффективной коробку передач электрического Porsche Taycan

Мате Римак — основатель специализирующейся на производстве гиперкаров хорватской компании Rimac, — считает неэффективной концепцию двухскоростной трансмиссии, которая, к слову, применена в электромобиле Porsche Taycan 31 июля 2020

Сенсорные экраны признали причиной повышения смертности на дорогах

Тачскрины представляют опасность, поскольку они заставляют водителей больше отвлекаться от дороги. Эти выводы теперь подтвердили в Министерстве транспорта Великобритании, где признали сенсорные экраны виновными в смертях и серьезных травмах в ДТП 17 июля 2020

Правительство покроет расходы при переводе машины с бензина на метан

Правительство планирует увеличить субсидии на перевод автомобилей с бензина на сжатый природный газ (метан) с 30 до 60% от суммы расходов на конвертацию. С таким предложением выступил министр энергетики Александр Новак 16 июня 2020

Двигатели внутреннего сгорания проживут еще 20-30 лет

Так считают представители компании BMW, которая не собирается отказываться от использования традиционных моторов, несмотря на активную разработку электрических двигателей 14 января 2020

В Hyundai разработали круиз-контроль, который умеет думать

Концерн Hyundai Motor Group,объявил о завершении работы над первым в мире «умным» круиз-контролем, работа которого основана на методах машинного обучения 21 октября 2019

BMW разработает новый восьмицилиндровый двигатель

В BMW планируют развивать текущую линейку восьмицилиндровых бензиновых моторов. Правда, новое поколение моторов, хоть и сохранит V-образную компоновку, но потеряет в объеме 27 сентября 2019

BMW не откажется от мощных моторов

Помните, тот 12-цилиндровый двигатель, от которого марка уже хотела откреститься. Мол, слишком сложно удерживать этот агрегат в моторной линейке, так как экологические нормы давят, да и постоянная модернизация обходится дорого 19 сентября 2019

Хороним автомобильный ручник

Смиритесь, традиционному рычагу больше нет места в современных автомобилях, во всяком случае, так думает большинство автомобильных экспертов 19 сентября 2019

История

Появление и применение систем впрыска в авиации

Двигатель АШ-82 в музее в Праге

Карбюраторные системы для работы под углом к горизонту необходимо дополнять множеством устройств либо применять специально спроектированные карбюраторы. Система непосредственного впрыска авиационных двигателей — удобная альтернатива карбюраторной, так как инжекционная система впрыска в силу конструкции работает в любом положении относительно направления силы тяжести.

Первый в России опытный мотор с системой впрыска был изготовлен в 1916 году Микулиным и Стечкиным.

К 1936 году на фирме Robert Bosch были готовы первые комплекты топливной аппаратуры для непосредственного впрыска бензина в цилиндры, которую через год стали серийно ставить на V-образный 12-цилиндровый двигатель Daimler-Benz DB 601. Именно этими моторами объёмом 33,9 л оснащались, в частности, основные истребители Люфтваффе Messerschmitt Bf 109. И если карбюраторный двигатель DB 600 развивал на взлётном режиме 900 л. с., то DB 601 с впрыском позволял поднять мощность до 1100 л. c. и более. Позже в серию пошла девятицилиндровая «звезда» BMW 132 с подобной системой питания — лицензионный авиадвигатель Pratt & Whitney Hornet, который на BMW производили с 1928 года. Он же устанавливался, к примеру, на транспортные самолёты Junkers Ju 52. Авиационные двигатели в Англии, США и СССР в те времена были исключительно карбюраторными. Японская же система впрыска на истребителях «Mitsubishi A6M Zero» требовала промывки после каждого полета и поэтому не пользовалась популярностью в войсках.

Лишь к 1940 году, когда Советскому Союзу удалось закупить образцы новейших германских авиационных двигателей со впрыском, работы по созданию отечественных систем непосредственного впрыска получили новый импульс. Однако серийное производство советских насосов высокого давления и форсунок, созданных на основе немецких, началось лишь к середине 1942 года — первенцем стал звездообразный мотор АШ-82ФН, который ставили на истребители Ла-5, Ла-7 и бомбардировщики Ту-2. Мотор со впрыском АШ-82ФН оказался настолько удачным, что выпускался ещё долгие десятилетия, использовался на вертолётах Ми-4 и самолётах Ил-14.

К концу войны довели до серии свой вариант впрыска и в США. Например, двигатели «летающей крепости» Boeing B-29 тоже питались бензином через форсунки.

Начало реактивной эры привело к прекращению работ по системам впрыска. На тяжёлых и скоростных самолётах применялись турбовинтовые и реактивные двигатели, а поршневые ставились лишь на тихоходные лёгкие маломанёвренные самолёты и вертолёты, которые могли нормально работать и с карбюраторной системой питания.

Применение систем впрыска в автомобилестроении

Системы управления двигателем в автомобилестроении начали применяться с 1951 года, когда механической системой непосредственного впрыска бензина производства западногерманской фирмы Bosch был оснащён двухтактный двигатель микролитражного купе 700 Sport, выпущенного фирмой Goliath из Бремена. В 1954 году появилось купе Mercedes-Benz 300 SL («крыло чайки»), двигатель которого оснащался аналогичной механической системой впрыска Bosch. На рубеже 1950—1960-х годов над электронными системами впрыска топлива активно работали Chrysler и ГАЗ. Тем не менее, до эпохи появления дешёвых микропроцессоров и введения жёстких требований к уровню вредных выбросов автомобилей идея впрыска популярностью не пользовалась и только с конца 1970-х их массовым внедрением занялись все ведущие мировые автопроизводители.

Первой серийной моделью с электронным управлением системы впрыска бензина стал седан Rambler Rebel 1967 модельного года, который выпускала фирма Nash, входившая в качестве отделения в состав концерна AMC. Нижневальная V-образная «восьмёрка» Rebel объёмом 5,4 л в карбюраторном варианте развивала 255 л. с., а в заказной версии Electrojector уже 290 л. с. Разгон до 100 км/ч у такого седана занимал менее 8 секунд.

К началу 2000-х годов системы распределённого и прямого электронного впрыска практически вытеснили карбюраторы на легковых и легких коммерческих автомобилях.

Устройство

В инжекторной системе подачи впрыск топлива в воздушный поток осуществляется специальными форсунками — инжекторами.

Классификация

По точке установки и количеству форсунок:

• Моновпрыск, центральный впрыск, или одноточечный впрыск — одна форсунка на все цилиндры, расположенная, как правило, на месте карбюратора (на впускном коллекторе). В настоящее время непопулярна ввиду возросших экологических требований: начиная с Евро-3 экологический стандарт требует индивидуальной дозировки топлива для каждого из цилиндров. Моновпрыски отличались простотой и очень высокой надёжностью, прежде всего из-за того, что форсунка находится в относительно комфортном месте, в потоке холодного воздуха.
• Распределённый впрыск, или многоточечный впрыск — каждый цилиндр обслуживается отдельной изолированной форсункой во впускном коллекторе вблизи впускного клапана. В то же время различают несколько типов распределённого впрыска:

• Одновременный — все форсунки открываются одновременно.
• Попарно-параллельный — форсунки открываются парами, причём одна форсунка открывается непосредственно перед тактом впуска, а вторая перед тактом выпуска. В связи с тем, что за попадание топливо-воздушной смеси в цилиндры отвечают клапаны, это не оказывает сильного влияния. В современных моторах используется фазированный впрыск, попарно-параллельный используется только в момент запуска двигателя и в аварийном режиме при поломке датчика положения распределительного вала (так называемой фазы).
• Фазированный впрыск — каждая форсунка управляется отдельно и открывается непосредственно перед тактом впуска.
• Непосредственный впрыск — впрыск топлива происходит прямо в камеру сгорания.

Управление системой подачи топлива

В настоящее время системами подачи топлива управляют специальные микроконтроллеры, этот вид управления называется электронным. Принцип работы такой системы основан на том, что решение о моменте и длительности открытия форсунок принимает микроконтроллер, основываясь на данных, поступающих от датчиков. На ранних моделях системы подачи топлива, в роли контроллера выступали специальные механические устройства.

Принцип работы

Анимация работы инжектора

В контроллер при работе системы поступает со специальных датчиков информация о следующих параметрах:

• положении и частоте вращения коленчатого вала;
• массовом расходе воздуха двигателем;
• температуре охлаждающей жидкости;
• положении дроссельной заслонки;
• содержании кислорода в отработавших газах (в системе с обратной связью);
• наличии детонации в двигателе;
• напряжении в бортовой сети автомобиля;
• скорости автомобиля;
• положении распределительного вала (в системе с последовательным распределённым впрыском топлива);
• запросе на включение кондиционера (если он установлен на автомобиле);
• неровной дороге (датчик неровной дороги);
• температуре входящего воздуха.

На основе полученной информации контроллер управляет следующими системами и приборами:

• топливоподачей (форсунками и электробензонасосом),
• системой зажигания,
• регулятором холостого хода,
• адсорбером системы улавливания паров бензина (если эта система есть на автомобиле),
• вентилятором системы охлаждения двигателя,
• муфтой компрессора кондиционера (если он есть на автомобиле),
• системой диагностики.

Изменение параметров электронного впрыска может происходить буквально «на лету», так как управление осуществляется программно, и может учитывать большое число программных функций и данных с датчиков. Также, современные системы электронного впрыска способны адаптировать программу работы под конкретный экземпляр мотора, под стиль вождения и многие другие характеристики и спецификации. Ранее использовалась механическая система управления впрыском.

Для оперативного выявления неисправностей инжектора используется компьютерная диагностика инжекторной системы подачи топлива.

Другой вариант классификации

Система может быть нескольких видов и вариантов.

• Одновременная комбинация – с практической точки зрения встречается редко. За один оборот все форсунки в ней срабатывают в одновременном порядке.
• Параллельная работа (попарно) – в течение одного оборота вала происходит парное срабатывание форсунок, по одному разу за оборот.
• Фазированная, последовательная – когда за выполнение валом одного оборота происходит отдельное регулирование любой из форсунок. При этом открытие элемента осуществляется 1 раз перед впуском.

Независимо от варианта классификации все механизмы имеют различия по ряду параметров, учитываемых в ходе эксплуатации.

Устройство

Система в целом имеет в составе основные узлы.

1. Бак топлива – является компактным элементом, который имеет насос, фильтр для чистки от механических частиц. Он предназначен для хранения топлива.
2. Инжектор используется с целью образования смеси – эмульсии, а также для ее подачи в цилиндры.
3. Блок управления – его установка осуществляется непосредственно на двигателях с инжектором.
4. Топливный насос – используется обычно традиционный вариант. Он представлен электрическим двигателем с высокой мощностью.

Таким образом, рассматриваемый механизм является простым и прогрессивным, позволяет добиваться нужных результатов при его использовании и ездить с комфортом.

Основной принцип работы системы MPI

Обозначение MPI расшифровывается как Multi-point injection, что означает «многоточечный впрыск». Наиболее часто такая маркировка встречается на европейских автомобилях.

Конструкция системы многоточечного впрыска

Она состоит из следующих элементов:

• дроссельная заслонка;
• распределительная магистраль или топливная рампа;
• электромагнитные форсунки (инжекторы);
• датчик массового расхода воздуха или датчик давления и температуры воздуха;
• регулятор давления топлива.

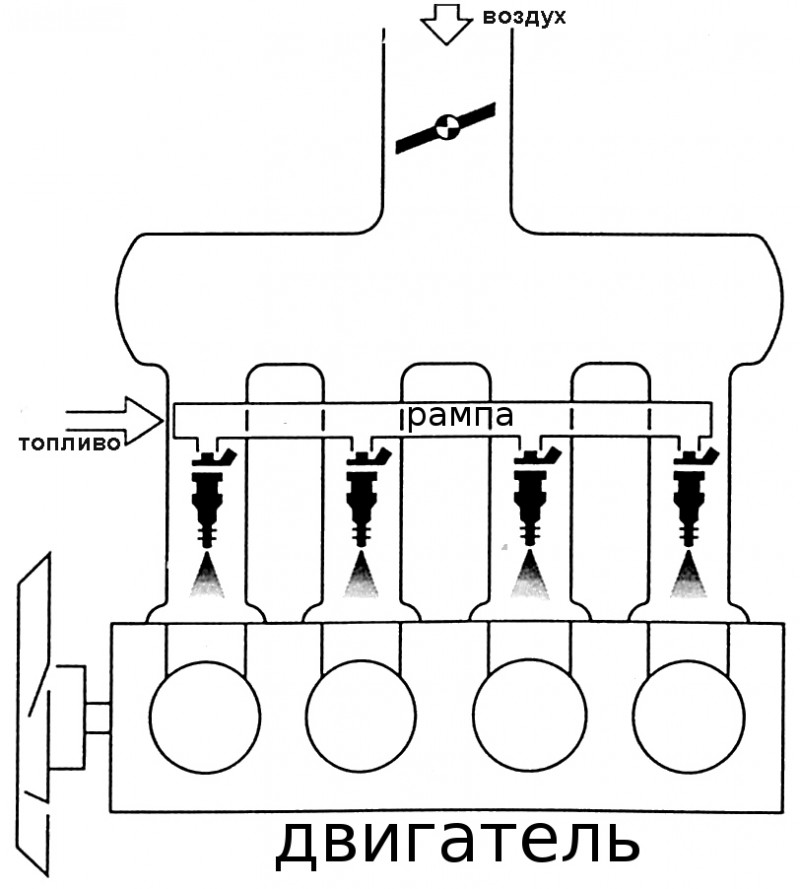

Схема распределенного впрыска

В такой системе питания воздух из атмосферы проходит через воздушный фильтр, датчик массового расхода воздуха и затем через дроссельную заслонку попадает во впускной коллектор. Далее он распределяется по каналам цилиндров.

В свою очередь, топливо подается при помощи насоса через топливный фильтр и рампу к форсункам. Последние расположены вблизи впускных клапанов цилиндров, что снижает потери топлива и вероятность его оседания во впускном коллекторе. Работу форсунок контролирует ЭБУ двигателя. Количество топлива, которое должно поступить через форсунки, блок управления рассчитывает на основе информации о режимах, нагрузке и оборотах двигателя, а также на основе информации о количестве поступившего в систему воздуха, полученной от целого комплекса датчиков (температуры, давления). В соответствии с расчетами, ЭБУ подает импульсные сигналы на электромагнитные форсунки, приводя их в работу.

Помимо управления режимами работы инжекторов, блок управления проводит регулярную диагностику состояния системы впрыска и при обнаружении неисправностей выдает соответствующий сигнал об ошибке на приборной панели («Check Engine»).

Режимы работы MPI

• Одновременный впрыск. В такой системе все инжекторы открываются одновременно, подавая топливо в каждый цилиндр. Такая схема представляет собой усовершенствованный моновпрыск, поскольку ЭБУ управляет процессом открытия и закрытия всех форсунок как открытием одной. С другой стороны, объем подаваемого топлива для каждого отдельного цилиндра может быть разным.
• Попарный впрыск. Открытие электромагнитных форсунок происходит парами, но при этом одна работает на такте впуска, а вторая в момент выпуска отработавших газов. В настоящее время такая схема применяется только на этапе запуска мотора или в аварийной режиме.
• Индивидуальный впрыск. Это наиболее часто используемая схема, при которой каждая форсунка срабатывает по отдельности на такте впуска. Для обеспечения их работы в системе предусмотрен датчик фаз газораспределения. Он устанавливается на распределительном валу и определяет время срабатывания каждой форсунки в зависимости от положения вала. Впрыск топлива в каждый цилиндр происходит один раз за один рабочий цикл двигателя. Классическая последовательность работы форсунок: 1-3-4-2

Устройство системы K-jetronic

• Традиционной дроссельной заслонкой;
• Воздушным расходомером;
• Топливным дозатором-распределителем;
• Регулятором, управляющим давлением;
• Пусковой форсункой;
• Впрыскивающими форсунками;
• Термическим реле;
• Клапаном добавочного воздуха.

Назначение дроссельной заслонки, которая управляется с помощью механического привода, связывающего ее с педалью акселератора (газа), заключается в регулировании подачи объема воздуха, идущего на образование рабочей топливной смеси.

При помощи воздушного расходомера осуществляется замер порций воздуха, отмеряемых за счет пропорционального смещения напорного диска, соединенного системой из двух рычагов с поршнем дозаторного распределителя.

После открывания заслонки дросселя во впускной коллектор поступает ограниченный объем воздуха, смещающий нагнетательный (напорный) диск, зафиксированный на рычаге. На этом же рычаге, через ось, закреплен упорный рычаг поршня распределения топлива, роликом опирающийся на поршень и имеющий на своем конце винт регулирования качества подготавливаемой к впрыску смеси.

Распределительный дозатор служит для реализации перераспределения полученной смеси топлива с воздухом по форсункам при разнообразных двигательных нагрузках. Поскольку снизу на поршень оказывается воздействие со стороны рычага напорного диска, а сверху – давление, создаваемое в регуляторе управляющего давления, согласующим результатом этих воздействий оказывается подготовка топливно-воздушной смеси в стехиометрическом соотношении (1 к 14.7), необходимом для качественной работы катализатора. Следствием использования такого конструкционного решения оказывается увеличенный срок его службы.

Вместе с тем регулятор, управляющий давлением, служит для сохранения в системе неизменного по своей величине давления топлива. Он создает необходимые условия для поддержания подпорного давления на верхушке плунжера, вследствие чего создаются предпосылки для формирования обогащенной, либо обедненной воздушно-топливной смеси. Что, в свою очередь, гарантирует безотказную работу двигателя в различных режимах, в частности:

• при его холодном запуске;
• при прогреве в режиме холостого хода;
• при пиковой нагрузке.

Чтобы добиться беспроблемного запуска двигателя в условиях пониженных наружных температур (менее 10 °C), система K-Jetronic содержит два конструкционных элемента: пусковую форсунку и клапан добавочного воздуха.

Благодаря наличию форсунки пуска, когда двигатель только запускается или работает в режиме прогрева на холостых оборотах, осуществляется подача дополнительной порции топлива во впускной коллектор двигателя. Работает эта форсунка в паре с термическим реле, которое исполняет ее управляющую роль.

Термореле монтируется на блоке цилиндров силового агрегата и служит для контроля температуры охлаждающей жидкости, циркулирующей по его рубашке. Как понятно из вышесказанного, при низкой температуре окружающего воздуха, реле подает сигнал на пусковую форсунку. При достижении запрограммированного уровня температуры охлаждающей жидкости форсунка прекращает свою работу.

Для того, чтобы обеспечить постоянную подачу топлива под давлением, используются индивидуальные для каждого цилиндра форсунки впрыска.

Клапан добавочного воздуха служит для подачи дополнительной воздушной порции, когда осуществляется запуск мотора без задействования дроссельной заслонки. При холодном двигателе клапан полностью открыт, как только мотор начинает прогреваться, клапан, под воздействием биметаллической пластины, связанной с клапанной диафрагмой, постепенно прикрывается вплоть до полного перекрытия подачи воздуха.

В качестве регулировочных инструментов холостого хода завод-производитель силовой установки использует специальные регулировочные винты:

• Первый из них используется для установки частоты вращения коленчатого вала при холостом ходе;
• Второй – для регулирования качественных характеристик смеси, влияющих на концентрацию в выхлопе угарного газа.

Распределенный или многоточечный впрыск топлива

Начнем именно с него, все потому что он появился первым (перед своим оппонентом). Прототипы существовали еще на заре 20века, правда они были далеко от идеала и зачастую использовали механическое управление.

Сейчас с развитием электроники карбюратор и прочие системы питания, которые были на заре, уходят в прошлое. Распределенный впрыск это электронная система питания, которая основана на инжекторах (от слова injection — впрыск), топливной рампе (куда они устанавливаются), электронном насосе (который крепится в баке). Все просто ЭБУ дает приказания насосу качать топливо, оно по магистрали идет до топливной рампы, далее в инжектора и после распыляется на уровне впускного коллектора.

Но эта система также шлифовалась годами. Существуют три типа впрыска:

• Одновременный. Раньше в 70 – 80 годы никого не заботила цена на бензин (стоял он дешево), также никто не думал об экологии. Поэтому впрыск топлива происходил сразу во все цилиндры, при одном обороте коленчатого вала. Это было крайне не практично, потому как обычно (в 4 цилиндровом двигателе) — два поршня работают над сжатием, а другие два отводят отработанные газы. И если подавать бензин сразу во все «горшки» то другие два просто выкинут его в глушитель. Крайне затратно по бензину и очень вредно по экологии.
• Попарно-параллельный. Этот вид в распределительном впрыске как вы наверное уже догадались, происходил в два цилиндра по очереди. То есть топливо поступало именно туда, где сейчас происходит сжатие.
• Фазированный тип. Это самый совершенный на данный момент метод, здесь каждая форсунка живет «своей жизнью» и управляется отдельно. Она подает бензин именно перед тактом впуска. Здесь происходит максимальная экономия смеси, а также высокая экологическая составлявшая

Я думаю с этим понятно, именно третий тип сейчас устанавливается на все современные модели автомобилей.

ГДЕ РАСПОЛАГАЕТСЯ ИНЖЕКТОР. Здесь кроется основное отличие распределительного впрыска от непосредственного. Форсунка находится на уровне впускного коллектора, рядом с блоком двигателя.

Смешение воздуха и бензина происходит именно в коллекторе. От дроссельной заслонки поступает дозированный воздух (который вы регулируете педалью газа), при достижении им форсунки впрыскивается топливо, получается смесь, которая уже затягивается через впускные клапана в цилиндры мотора (дальше сжатие, воспламенение и отвод отработанных газов).

ПЛЮСАМИ такого метода можно назвать относительную простоту конструкции, дешевизну, также сами инжектора не должны быть сложными и устойчивыми к высоким температурам (потому как не имею контакта с горючей смесью), работают дольше без очистки, не так требовательны к качеству топлива.

МИНУСЫ больший расход топлива (по сравнению с оппонентом), меньшая мощность

НО из-за простоты, дешевизны и неприхотливости устанавливаются на большое количество моторов не только бюджетного сегмента, но и D-класса.
