Важнейшие неисправности и замена распредвала на ваз 2106

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, либо при ремонте и разборке двигателя, либо для его замены. Снимается он не так уж и сложно и для этого понадобится такой инструмент как:

1. Головка на 17 и 13
2. Трещоточная рукоятка
3. Вороток
4. Удлинитель
5. Рожковый или накидной ключ на 13

Первым делом необходимо полностью снять клапанную крышку с ГБЦ. Затем откручиваем натяжитель цепи привода ГРМ, который находится с правой стороны в передней части двигателя (по ходу движения):

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

Аккуратно вытаскивая его вперед, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Как выставить ГРМ на ВАЗ 2107 по меткам

Для выполнения некоторых ремонтных и регулировочных работ с двигателем ВАЗ 2107, газораспределительный механизм необходимо выставлять по меткам. Они нанесены как на шестерне распределительного вала, так и на шкиве коленвала. Для выполнения этой работы нам понадобится выполнить предварительно некоторые действия, а именно — снятие клапанной крышки с двигателя.

Для этого головкой с воротком откручиваем все гайки крепления, которые расположены по всему периметру крышки, и снимаем ее, после чего стоит обратить внимание на шестерню распредвала. Необходимо, чтобы выступ на крышке точно совпадал с меткой на звезде, что наглядно показано на фото ниже:

Чтобы прокручивать распредвал, можно воспользоваться либо большим ключом и крутить за храповик, либо руками, взявшись за шкив коленчатого вала.

Также сразу обращаем внимание на метки коленвала и центральную риску корпуса передней крышки двигателя — они также должны совпадать

Именно при таком положении шкива и звезды ГРМ, 1 или 4 цилиндр находится в ВМТ — верхней мертвой точке. Теперь можно приступать к выполнению тех процедур, которые планируются дальше, либо выставление зажигания, либо регулировка зазоров клапанов и т.д.

ВАЗ 2106 | Снятие и установка распредвала/регулировка фаз газораспределения

Снятие и установка распредвала/регулировка фаз газораспределения

Двигатели Е1, ЕЗ, Е5

В принципе, головка цилиндров двигателей Е имеет ту же конструкцию, что и у других бензиновых двигателей. В следующем тексте будет указано только на отличия.

Снятие

Установка

Вставить распредвал. Установить звездочку распредвала с приводной цепью. Установить валы коромысел с половинками подшипников распредвала. Завернуть 10 болтов до прилегания к головке цилиндров усилием руки. Затем болты следует затянуть в три прохода. На каждом проходе болты затягиваются в последовательности, с 1-го по 10-й. 1-й проход: 50 Нм 2-й проход: 70 Нм 3-й проход: 90 Нм Затяжку болтов головки цилиндров следует производить очень внимательно. Перед затяжкой следует проверить точность динамометрического ключа. Кроме того, необходимо точно следовать последовательности затяжки. Заблокировать коленвал, установить болт крепления зубчатого колеса распредвала и затянуть его с усилием 75 Нм. Для блокирования коленвала включить 4-ю или 5-ю передачу и попросить ассистента выжать педаль тормоза. Нажать стопор в направлении стрелки и полностью вдвинуть муфту натяжителя цепи в корпус натяжителя. Закрепить муфту скобой. Установить и привинтить натяжитель цепи с новой прокладкой. После установки натяжителя скоба ослабляется за счет вращения коленвала. Муфта смещается автоматически и устанавливает люфт цепи. Проверить регулировку приводной цепи. Для этого провернуть коленвал, чтобы метка на ременном шкиве совпала с меткой «Т». Одновременно коромысла 1-го цилиндра должны иметь небольшой люфт, а коромысла 4-го цилиндра должны находиться в положении перекрытия клапанов, т. е. оба клапана должны быть нажаты коромыслами вниз. Если это не так, приводную цепь необходимо отрегулировать снова. Установить крышку головки цилиндров с новой прокладкой крышки и сегментным уплотнением. Привинтить крышку с усилием 10 Нм. Подключить кабель массы батареи. Если имеются, установить время на часах и задать защитный код радиоприемника. Проверить зазор клапанов, см. Раздел Проверка/регулировка зазора клапанов.

Регулировка приводной цепи

Снять крышку головки цилиндров. Заблокировать коленвал и отвинтить болт крепления звездочки распредвала (двигатель изображен в снятом положении). Для блокирования коленвала включить 5-ю или 4-ю передачу и попросить ассистента выжать педаль тормоза. Снять натяжитель цепи. Снять клиновой ремень, см. Раздел Снятие и установка/натяжение клинового ремня. Поднять автомобиль. Заблокировать коленвал и отвинтить болт крепления ременного шкива коленвала. Отвинтить все болты поддона картера, которые ввинчены в крышку приводной цепи. Отвинтить крышку цепи. Провернуть коленвал так, чтобы паз шпонки был обращен вверх. Одновременно полированные (блестящие) звенья цепи должны совпасть с метками на звездочках распределительного и коленчатого валов. Если метки не совпадают, снять звездочку с распредвала и отрегулировать цепь. Если цепь отрегулирована верно, установить звездочку распредвала, корпус приводной цепи, крышку головки цилиндров, ременный шкив коленвала и болты крепления поддона картера.

Замена распредвала — Лада 2106, 1.6 л., 1999 года на DRIVE2

Вот и надоел мне вечный стук клапанов, причем их многочисленная регулировка уже не помогает, поэтому сделав не сложный анализ, выяснилось, что распредвал уже давно выработался, об этом свидетельствует его сточенность и как следствие ужасное состояние рокеров.

Для начала необходимо снять клаппаную крышку и совместить метки на звезде распредвала и метку коленчатого вала, далее откручиваем звезду и веревочкой привязываем цепь, дабы она никуда не упала.Остается открутить пенал с распределительным валом и далее смотрим, что рокера тоже требуют замены.

На правых крайних рокерах отчетливо виден их износ

Приобретаем комплект новых рокеров, подготавливаем их к установке, я решил их слегка отшлифовать легкой наждачкой. Сразу был куплен новый натяжитель цепи и успокоитель.

Подготовка рокеров

Устанавливаем новые рокера взамен старых.

Инсталляция рокеров

1. После их установки, смазываем не большим количеством масла.

Наливаем масло в пробку и аккуратно поливаем новые рокера

• Хочется отметить, что распредвал лучше менять в комплексе с рокерами, чтобы избежать неравномерного износа.
• Следующим этапом установка нового распредвала, который достался от друзей, абсолютно новый пролежавший в гараже несколько лет, благо был смазан литолом на хранение, поэтому почистив его, можно устанавливать.

Распредвал здорового человека и распредвал курильщика

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
2. Люфт в трамблере.
3. Эллипсность звездочек ГРМ.

Замена распредвала ВАЗ 2107, ВАЗ 2106 — пошаговая инструкция.

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

8. Ключом на «13» открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10», затем снимите сам фланец.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Готово!

Важный момент!!! Производите затяжку гаек крепления «постели» распредвала в строгом соответствии с нижеприведенной схемой.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

• набор головок;
• трещотка;
• вороток;
• удлинитель;
• набор ключей;
• ветошь.

Последовательность действий

Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
Далее отсоединяем трос подсоса.
Привода газовой заслонки.
Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
Теперь нужно ослабить крепеж звездочки распределительного вала

Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
После совмещения, переходим к снятию натяжителя цепи.
Ключом откручиваем гайки.
Убираем натяжитель.
Снимаем звезду, которая находится на направляющем штифту.
Открутив болт, закрепляющий звездочку, снимаем звездочку

Здесь может понадобиться молоток.
Привязываем ее к цепи.
Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
Далее осматриваем распредвал, в случае необходимости меняем.
Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.

2. Монтируем изделие в корпус и затягиваем крепление упорной пластины.

3. Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.

4. Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм.

5. Окончательную сборку производим после выставления меток.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.

3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.

4. Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону.

5. Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой.

6. Регулируем тепловой зазор клапанов.

7. Монтируем крышку клапанов, затягивая её в определённом порядке.

8. Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;
• щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.

2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

3. Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку.

4. Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Установка звездочки распредвала ваз 2106

Мои заметки. Я не блогер и не писатель, но иногда хочется поделиться с миром некоторой информацией или прокомментировать и высказать свою точку зрения.

Как выставить перекрытие клапанов в классическом двигателе ВАЗ

Разрезные шестерни ГРМ Ваз классика

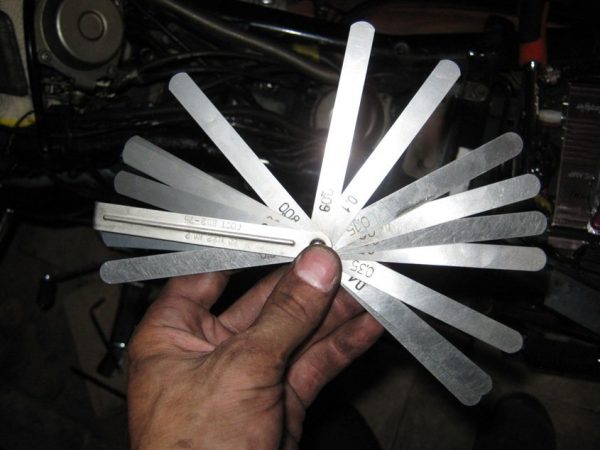

Веерный набор щупов

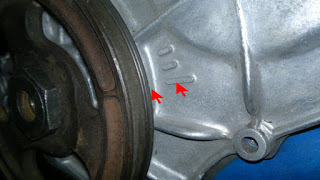

Метки соответствующие положению коленвала в ВМТ (инжектор)

Метки соответствующие положению коленвала в ВМТ (карбюратор)

2. Заменяем стандартную звездочку разрезной, фиксируя на ней болты используемые для смещения фаз.

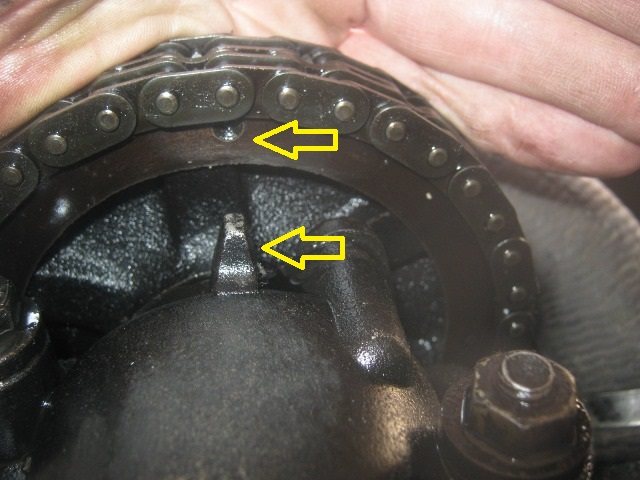

Метки на шестерне ГРМ и корпусе распредвала

3. Вращаем коленвал на 1 оборот и этом положении, кулачки не давят на рокера и устанавливаем в первом цилиндре зазор между рокером и распредвалом размером 1мм !

Установка зазора клапанов

• 4. Вращаем коленвал опять, выставляя его по метке, метка на звездочке распредвала при этом будет снова находится близ прилива на корпусе РВ.
• 5. Проверяем зазоры на обоих клапанах 1-го цилиндра используя щупы различной толщины, у нас получатся к примеру зазоры – впуск 0.1мм и выпуск 0.3мм.
• 6. Минимально вращая коленвал на несколько градусов в обе стороны, добиваемся чтобы зазор на обоих клапанах стал одинаковым — 0.2мм, это и есть точка перекрытия клапанов.
• 7. Ослабляем винты на разрезной шестерне, теперь ее внешнюю часть можно смещать вращая совместно с коленвал, распредвал при этом будет оставаться неподвижным. В этом положении выставляем коленвал максимально точно по метке в ВМТ или при необходимости смещаем для выставления в опережение или запаздывание. Распредвал при этих манипуляциях должен оставаться неподвижным в ранее найденном моменте перекрытия.
• 8. Затянув винты на разрезной шестерне, вращаем коленвал на 1 оборот и регулируем клапана приводя зазор клапанов к заводским рекомендациям.

Легкий способ настройки разрезной шестерни по перекрытию клапанов

Тюнинговый распредвал эстонец+

11 комментариев :

Загвоздка с РВ 21213, там разная высота кулачков впуск-выпуск.

Дон Альберто, это не имеет существенного значения, для того чтоб найти угол распредвала, при котором оба клапана открыты на одинаковую высоту. Для классического РВ 2101 имеющего высоту подъема клапана в перекрытии 0.8мм следует использовать зазор больше этого значения, для РВ 21213 так же.

не понятно, если в точке перекрытия клапанов они открыты на одну и ту же величину, откуда берётся зазор между кулачком и рокером? Кулачёк же уже надавил на рокер и приоткрыл клапан.

Роман Галиев, при стандартной регулировке клапанов 0,15мм — нет зазора в перекрытии и при этом клапана открыты на 0,8мм, если же отрегулировать клапана под зазор 1мм, то в перекрытии между кулачком и рокером появится зазор 0,2мм который я использовал чтобы произвести настройку.Естественно после регулировки звезд, зазор возвращается к номиналу — 0,15мм.

Спасибо за пояснения, сразу не сообразил.Просто у меня перекрытие у вала 2,3мм и не получается зазор больше сделать, регулировочный болт вкручен до конца. Без индикаторов никак

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

• Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
• Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

• Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
• Вынуть цепочку.
• Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
• Провернуть распредвал до совпадения отметок на звезде и постели.
• Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
• Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

• Одеть на вал.
• Посмотреть на относительное расположение засверловки и прилива.
• Снять.
• Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.
