Разборка, дефектовка и замена распредвала на ваз 2106

Зачем устанавливают другой распредвал

Главная причина установки новой детали – это ее замена в случае поломки. Но иногда такое решение принимают и по другим соображениям. Например, владелец авто мечтает улучшить производительность работы мотора. И для этого он начинает осуществлять тюнинг движка. Считается, что более «продвинутый» распределительный вал может помочь улучшить характеристики двигателя.

За счет чего это достигается? Другое устройство может позволить увеличить высоту подъема клапанов и ширину фазы работы двигателя. В теории это должно помочь получить большее количество смеси, что улучшит показатели.

И чего только не пробуют запихать в головку блока цилиндров многочисленные «любители». Но есть лишь один автомобиль, который может стать «донором» для установки нового устройства. И это любимая всеми «Нива» (ВАЗ 21213). Распредвал от «Нивы» — идеальное решение для тюнинга двигателя семерки!

Ширина фаз этой детали, а также ее подъем клапана впуска относительно подходят для работы двигателя «Семерки». И движок получает прирост в мощности примерно в 2 лошадинные силы. Конечно, это не такое уж и большое значение. Но на старте машина откликается чуть лучше.

Если автолюбитель готов заплатить деньги за специальный «спортивный» вал, то он вполне может купить себе тот, что изготавливается на отечественных заводах для этой цели. В пределах 10 тысяч рублей сегодня можно отыскать достойного «товарища».

Замена распредвала — Лада 2106, 1.6 л., 1999 года на DRIVE2

Вот и надоел мне вечный стук клапанов, причем их многочисленная регулировка уже не помогает, поэтому сделав не сложный анализ, выяснилось, что распредвал уже давно выработался, об этом свидетельствует его сточенность и как следствие ужасное состояние рокеров.

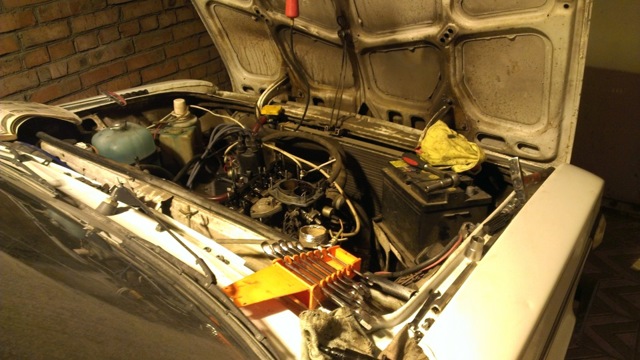

Для начала необходимо снять клаппаную крышку и совместить метки на звезде распредвала и метку коленчатого вала, далее откручиваем звезду и веревочкой привязываем цепь, дабы она никуда не упала.Остается открутить пенал с распределительным валом и далее смотрим, что рокера тоже требуют замены.

На правых крайних рокерах отчетливо виден их износ

Приобретаем комплект новых рокеров, подготавливаем их к установке, я решил их слегка отшлифовать легкой наждачкой. Сразу был куплен новый натяжитель цепи и успокоитель.

Подготовка рокеров

Устанавливаем новые рокера взамен старых.

Инсталляция рокеров

1. После их установки, смазываем не большим количеством масла.

Наливаем масло в пробку и аккуратно поливаем новые рокера

• Хочется отметить, что распредвал лучше менять в комплексе с рокерами, чтобы избежать неравномерного износа.
• Следующим этапом установка нового распредвала, который достался от друзей, абсолютно новый пролежавший в гараже несколько лет, благо был смазан литолом на хранение, поэтому почистив его, можно устанавливать.

Распредвал здорового человека и распредвал курильщика

Распредвал уже в сборе с пеналом, поэтому никаких проблем при монтаже нету. Устанавливаем и затягиваем в соответствии с правильной последовательностью.

Последовательность затяжки болтов

Берем два ключа на 17 и регулируем зазоры на клапанах, и не забываем поставить новую прокладку клапанной крышки, стоит она почти бесплатно и экономить на этом бессмыслено. Кстати, натяжитель цепи и новый успокоитель так и не поменялись, решили лишний раз не тревожить те узлы, которые и так исправно работают))

И как говорится во всех гайдах: собираем в обратном порядке). Ставим звезду распредвала на место, натягиваем цепь, устанавливаем клапанную крышку, кастрюлю, вентилятор охлаждения и т.д.

Как обычно бывает, ремонт затянулся до глубокой ночи))

Цена вопроса: 870 ₽

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

На распределительном валу находятся кулачки и шейки, посредством которых вал удерживается на опорах

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Головка блока цилиндров состоит из следующих частей: 1 — головка цилиндров; 2 — выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

• ширина фаз — 232˚;
• высота подъёма впускного клапана — 9,5 мм;
• запаздывание впускного клапана — 40˚;
• опережение выпускного клапана — 42˚.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Для улучшения динамических показателей автомобиля устанавливают «спортивный» распредвал

Таблица: основные параметры «спортивных» распредвалов на «классику»

Предназначение и принцип действия

Распределительный вал – это металлический стержень, на оси которого размещается восемь кулачков. Это детали, имеющие неправильную форму. Они вращаются на оси распределительного вала и расположены напротив впускных клапанов цилиндров. Их вращение обеспечивает стабильное сжигание топливной смеси внутри цилиндров. Все эти механизмы приведены в четкую синхронизацию.

Благодаря исправной работе вала в цилиндры вовремя запускается смесь воздуха и топлива, происходит сжатие и выпуск отработанных газов. На «Классике» распредвал приводится в движение за счет того, что его шестерня вращается в результате взаимодействия со звездочкой коленвала посредством цепи.

На ВАЗ 2107 распредвал располагается наверху над блоком цилиндров. Благодаря этому он доступен для самостоятельной замены. Также это дает возможность легко регулировать зазоры клапанов.

Чтобы лучше разобраться в принципе работы распредвала, посмотрите видео-урок.

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

Функция разрезной шестерни

Обычная шестерня, установленная на распределительном валу, предназначена для передачи крутящего момента с коленчатого на распределительный вал механизма газораспределения. Деталь представляет собой цельный элемент без каких-либо подвижных деталей. Разрезная шестерня состоит из двух компонентов – они могут перемещаться друг относительно друга. Такая конструкция позволяет менять углы распредвала, не влияя при этом на силу натяжения ремня ГРМ или приводной цепи.

К примеру, эта деталь на двигателях ВАЗ может поворачивать вал на 5° в одну или в другую сторону. Здесь необходимо понимать, что изменить таким образом можно характеристики работы двигателя лишь в конкретных режимах – в верхних либо в нижних диапазонах.

Очень часто для увеличения мощности и других характеристик двигателя меняют распредвал и его шестеренку. Если произвести их замену, можно по-разному настраивать фазы газораспределения. Также появится возможность менять углы запаздывания клапанов. Если на двигатель вместо заводской устанавливается разрезная шестерня без замены распредвала, тогда можно изменить только углы перекрытия.

Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

• установить автомобиль на ровной площадке;
• дождаться, когда двигатель остынет;
• очистить крышку головки двигателя от загрязнений;
• снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
• топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
• отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
• при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
• снять шайбы с крышки ГБЦ;
• освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
• снять крышку головки блока цилиндров со шпилек;
• демонтировать прокладку;
• выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;
• зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
• включить первую передачу, чтобы предотвратить вращение коленвала;
• ключом на 17 открутить болт крепления звездочки распредвала;
• снять болт вместе со стопорной шайбой;
• ключом на 10 открутить две гайки, крепящие натяжитель цепи;
• снять натяжитель;
• проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
• снять звездочку и цепь, отвести из вперед;
• ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);
• снять со шпилек постель вместе с распредвалом;
• открутить ключом на 10 две гайки, крепящие упорный фланец;
• вынуть фланец из проточки в передней шейке распредвала;
• вытащить распредвал из постели (корпуса подшипников).

Если на опорных шейках распредвала или кулачках видны следы износа, распредвал нуждается в замене. Также его необходимо менять при появлении трещин или деформации. Иногда причина стука может заключаться в износе подшипников корпуса распредвала. В таком случае достаточно заменить лишь постель.

Замена прокладки головки блока цилиндров

В современном мире хорошим дорогим автомобилем уже никого не удивишь. Попробовав хоть раз испытать вкус настоящего качества, водитель уже не хочет возвращаться обратно. Однако есть то, что объединяет машины абсолютно всех типов и уровней, а именно – техническое оснащение. Всем известно, что это сложный механизм, но он может выйти из строя от такой, казалось бы, мелочи, как, например, прокладка блока цилиндра.

Какие основные причины выхода из строя?

Замена прокладки головки блока цилиндра требуется во многих случаях:

• Перегрев головки
• Воздействие выхлопных газов
• Внешние факторы
• Химические и механические воздействия

Если уровень рабочей жидкости уменьшается, а на самом двигателе никаких ее следов не обнаружено, скорее всего, прокладка пропускает жидкость через масляные клапаны прямо в поддон картера. Для того чтобы точно определить это, достаточно воспользоваться масляным щупом. Цвет масла, скорее всего, будет кофейного цвета и мутноват.

В каких случаях необходимо производить замену прокладки?

Данное мероприятие необходимо проводить, в случае, если в масле обнаружена охлаждающая жидкость, или наоборот. Однако это самые явные признаки, которые распознать может практически каждый. Есть более скрытые причины, которые нужно уметь отыскать.

Чтобы точно определить, нужна установка головки блока цилиндра или нет, нужно снять крышку бачка охладительной системы. После этого надо понаблюдать несколько минут за воздухом на средних оборотах двигателя. Если утечки нет – значит все нормально.

Это один из самых простых и наименее затратных способов.

Разборка и замена прокладки ГБЦ может понадобиться в любой момент, так как специалисты не могут определить точный срок ее эксплуатации. Это зависит исключительно от манеры вождения, внешних условий, а также модели автомобиля и самой прокладки.

Полезный совет

В случае подтекания масла, а также антифриза в месте, на стыке головки и блока, нужно уже принимать необходимые меры. Зачастую, выходом из этой ситуации будет простая протяжка болтов ГБЦ. Если это не принесло желаемый эффект, значит необходимо заменить прокладку.

Снятие ГБЦ и ее замена также нужна, если с выхлопной трубы все время идет дым белого цвета. Это указывает на то, что антифриз попадает в сам цилиндр.

Нужно также учитывать, что затяжка ГБЦ производится исключительно с помощью динамометрического ключа, строго следуя заданным параметрам производителя.

Какие бывают прокладки блока цилиндра?

Специалисты выделяют три основных типа:

• Металлические
• Асбестовые
• Безасбестовые

Наиболее качественными считаются детали первого типа, поскольку в этом случае происходит самое равномерное распределение на месте соединения всей плоскости.

Сколько стоит такая замена?

Следует отметить, что это очень ответственная процедура, от которой зависит дальнейшая работоспособность автомобиля. Поэтому, работа должна проводиться человеком, который знает, что он делает, и только на высшем уровне.

Цена замены прокладки ГБЦ будет зависеть от того, какой класс автомобиля, а также какого типа прокладка будет установлена. При выборе прокладки нужно быть особенно осторожным, поскольку среди всего многообразия ассортимента на рынке очень легко попасть на низкокачественную подделку, поэтому перед этим не лишним будет посоветоваться со специалистом.

Ниже вы можете просмотреть видео замены прокладки ГБЦ своими руками.
