Свечи зажигания ngk

Как не попасть на подделку

На что нужно обратить внимание при покупке свечей NGK

Так как продукция НЖК имеет огромную популярность, на рынке появилось много подделок. Рассмотрим, как отличить свечи NGK от подделки. А различить их довольно-таки просто:

1. Оригинальная упаковка качественно склеена, краска стойкая, все прорези ровные.
2. Изолятор оригинала выполнен из очень качественной керамики, имеются остатки керамического порошка над металлическим корпусом на изоляторе.
3. Центральный электрод отцентрован, искрообразующий конец изолятора без какой-либо грязи.
4. Резьба оригинала накатанная, а не нарезанная, не имеет неровностей и зазубрин.
5. Гайка терминала качественно закручена, чтобы выкрутить необходимо немалое усилие.
6. Маркировка на оригинале выполнена ровно, не смазана, не стирается.

Многоэлектродные свечи

Ресурс таких свеч более длителен, чем у одноэлектродных. Во-первых, они выгорают по очереди, а во-вторых для их изготовления применяют долгоиграющие материалы – иридий, платину. Выход одного электрода со строя не влияет на стабильность искрообразования и момента поджига топливо-воздушной смеси.

Данное решение весьма современно и соответствует духу времени. Свеча работает эффективно в разных режимах и не зависит ни от числа активных электродов, ни от степени насыщенности бензина или дизеля. А некоторые разновидности трехэлектродных японцев создают с учетом особенностей конкретных моторов или автопроизводителей. Например, существуют многоэлектродные калильные свечи NGK для гоночных автомобилей или модели, совместимые с моторами автогиганта VAG.

Особенности и параметры при подборе свечей зажигания

Начнем с того, что неправильно подобранные свечи зажигания могут стать причиной увеличенного расхода топлива, снижения мощности двигателя, ухудшения разгонной динамики. В некоторых случаях могут возникнуть симптомы калильного зажигания и другие неполадки, так как процесс воспламенения смеси с несоответствующими данному типу ДВС свечами зажигания становится отличным от нормального, что негативно влияет на общее состояние мотора, стабильность работы двигателя и моторесурс силового агрегата.

Как известно, свеча зажигания предназначена для воспламенения топливно-воздушной смеси в камере сгорания. Воспламенение происходит от электрической искры, которая образуется между электродами свечи во время пропускания через нее тока высокого напряжения.

Для разных типов двигателей свечи зажигания изготавливаются с учетом ряда особенностей, главными из которых принято считать:

• материалы изготовления свечей зажигания;
• калильное число свечей зажигания;

Указанные параметры являются основными для производителей двигателя, которые рекомендуют тот или иной тип свечей применительно к конкретной модели и марке авто. Наиболее значимой характеристикой при подборе свечей по марке и модели автомобиля является физический размер свечи, а также калильное число. Под калильным числом следует понимать эффективность теплоотдачи свечи зажигания.

Нормальной рабочей температурой свечей зажигания является показатель от 500 до 700 градусов Цельсия. При такой температуре на электродах и других элементах свечи не происходит образование нагара, так как избытки попадающего в камеру сгорания моторного масла полностью выгорают на изоляторе и электродах. Другими словами, реализуется процесс самоочищения свечи зажигания, который необходим для нормальной работы устройства на протяжении запланированного срока службы.

С учетом калильного числа свечи делятся на так называемые «холодные» и «горячие». Простыми словами, калильное число свечей зажигания является параметром, который предполагает нагрев свечи за определенное время до такой температуры, когда топливно-воздушная смесь будет воспламеняться самопроизвольно. В отдельных случаях мотор некоторое время работает после того, как зажигание было выключено. Указанное явление называется «дизелинг» и также может быть вызвано неправильно подобранными свечами.

Если сказать иначе, при КЗ (калильное зажигание) воспламенение смеси будет происходить не от искры зажигания в точно заданный момент, а от контакта с разогретой свечей зажигания. В случае возникновения калильного зажигания процесс сгорания смеси становится неконтролируемым и имеет разрушительные последствия для двигателя, частично напоминая детонацию или вызывая эффект «дизелинга».

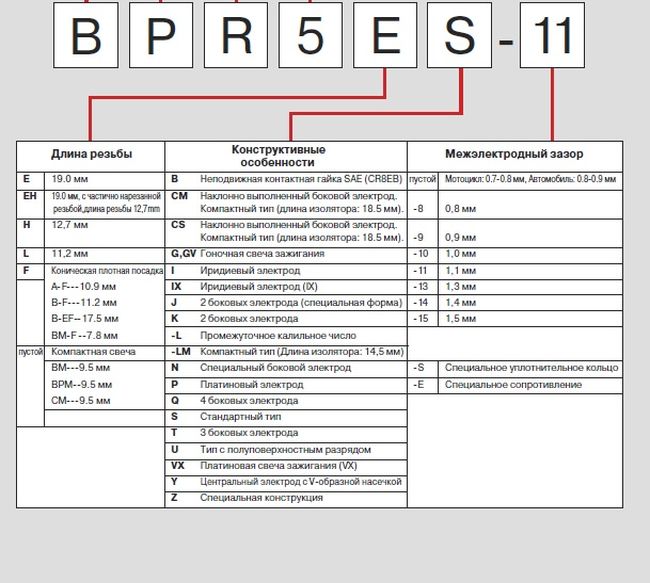

Маркировка продукции NGK

В связи с тем, что компания занимается производством свечей зажигания для различных типов силовых агрегатов, то ей разработана индивидуальная классификация своей продукции, которую можно найти на официальных сайтах компании, либо печатных каталогах.

Маркировка свечей зажигания NGK состоит из латинских букв, а также цифровых обозначений, расшифровка которых приводится в прилагаемой таблице:

Для того чтобы разобраться в такой маркировке, рассмотрим продукцию, которая имеет такие цифровые и буквенные обозначения — bpr6es.

Первая буква В означает, что изделие имеет диаметр резьбы и шестигранник диаметром 14 миллиметров/20.8 миллиметров.

Вторая буква Р говорит о том, что свеча имеет выступающий изолятор, а обозначение R говорит о том, что изделие имеет помехоподавлюящий резистор.

Цифра 6 относится к калийным показателям, согласно приведенной маркировки такая свеча относится к умеренно горячим элементам зажигания. Латинская маркировка Е говорит о том, что длина резьбы составляет 19 миллиметров, а S указывает на то что свеча имеет стандартную конструкцию.

Вот такое описание конкретной продукции имеющей определенную маркировку.

Поэтому имея на руках технические данные силового агрегата, водитель убедиться, что свеча зажигания NGK ВРR6ES имеет стандартную конструкцию с умеренной калильностью и подойдет для его силового агрегата или нужно выбирать другую продукцию.

Еще на что нужно обратить внимание, это на момент затяжки. Он определяется усилием, с которым свеча должна быть вкручена в блок цилиндров, чтобы не разрушится или раскрутится от сильной вибрации

Зависит от максимальных оборотов мотора, которые указаны в технической документации машины.

Подбор по автомобилю

При подборе свечи зажигания Bosh для авто длина резьбового участка должна соответствовать штатным свечам. Более длинная резьба, выступая в камеру сгорания, будет обрастать нагаром и при выворачивании повредит резьбу в головке (на ряде двигателей слишком длинная свеча и вовсе может столкнуться с клапанами или поршнем). Слишком короткая свеча вызовет перебои в работе двигателя из-за плохой вентиляции искрового промежутка: туда будет поступать недостаточное количество свежей смеси, которая и поджигается в момент искрообразования.

Вариации вылета электрода допустимы только в небольшом диапазоне. В максимально компактных камерах сгорания с центральным расположением свечи вылет  невелик. В восьмиклапанниках классической конструкции, где свеча зажигания находится сбоку и ее искровой промежуток хуже продувается свежей топливовоздушной смесью, вылет увеличивается, чтобы вывести искровой промежуток глубже в камеру сгорания.

У многоэлектродных свечей появляется дополнительный символ в маркировке: D для двухэлектродных (double), T для трехэлектродных (triple), Q для четырехэлектродных (quadriple).

Для обозначения материала электродов предусмотрены символы C (медь), E (никель-иттрий), P (платина), S (серебро), I (платина-иридий).

Последний символ обозначает зазор между электродами:

Увеличение зазора относительно штатного позволяет поднять мощность искрового разряда, облегчая  воспламенение смеси. Но одновременно при этом растет и нагрузка на систему зажигания, возрастает риск пробоя высоковольтных проводов или катушки зажигания.

Применяемость свечей зажигания Bosch описывается маркировкой достаточно точно.  Например, разберем подбор аналога для распространенных отечественных А17ДВРМ. Начнем с резьбы и типа уплотнения – 14*1,25, обжимное кольцо, свечной ключ на 21. Следовательно, первой буквой в маркировке должна быть W. Поскольку в свече есть помехоподавительный резистор, то вторая буква маркировки – R. Разбирая характеристики свечей зажигания Bosch в части калильных чисел, обнаруживаем, что ГОСТовскому «17» здесь будет соответствовать 7. Так как длина резьбы у А17ДВРМ – 19 мм (с учетом толщины кольца в необжатом состоянии), а вылет у электрода небольшой, то следующий символ маркировки – D.

Возьмем свечу обычного типа, то есть без дополнительного указания на материал электродов, классической конструкции с одним боковым электродом В итоге получаем маркировку WR7D. Однако в магазинах такие вряд ли найдутся, поэтому выберем наиболее бюджетный вариант с медными электродами – WR7DC.

Как отличить подделку

Обратная сторона популярности – это огромное количество контрафакта на рынке. Чтобы в этом убедиться, необязательно даже идти в автомагазин: на том же Ebay или Aliexpress набрать в поиске «spark plug», как он тут же выдаст огромное количество свечей в знакомой упаковке и, естественно, из Китая. Подобные объемы контрафакта уже успели серьезно ударить по репутации компании – во многих автосервисах и по сей день при любых проблемах с зажиганием первым отвечают «Вы сначала свечи нормальные поставьте, а не NGK».

Итак, как отличить подделку на витрине? Начнем с упаковки. Малейшие «косяки» полиграфии однозначно указывают на дешевый контрафакт, у оригинальных свечей коробочки всегда идеальны.

Само качество изготовления говорит за себя.

Контактный наконечник у оригинальных NGK кажется сделанным за одно целое со свечой: открутить его пальцами невозможно. Маркировки на изоляторе и металлической юбке должны быть четкими и ровными. Резьба на оригинальной продукции накатывается, поэтому всегда гладкая и ровная. Шероховатость резьбы, следы резца указывают на сомнительное происхождение. Кривые электроды, особенно отклонение бокового электрода от оси центрального – также повод отказаться от покупки.

У поддельных свечей V-Line практически всегда нарушено направление канавки в центральном электроде – если на заводе при припайке бокового электрода его центрируют точно по канавке, то у «подвальных» свечей их взаимная ориентация может быть абсолютно любой. У свечей с электродами из благородных металлов, поскольку они гораздо более трудоемки в изготовлении, отличия с «палеными» бросаются в глаза еще ярче, так как полностью выдерживать сложную технологию в условиях «левого» производства нерентабельно.

Видео: Как отличить поддельные свечи от оригинала

Лидером по производству свечей зажигания для двигателей внутреннего сгорания бензинового типа, свечей накаливания дли дизельных агрегатов является японская компания NGK. Фирма образовалась 100 лет назад, в 1919 году и называлась NGK INSULATORS., LTD. В 1936 году фирма стала называться NGK SPARK PLUG CO., LTD.

Типы свечей

По традиции, автопроизводители стремятся уникализировать свои изделия, которые придутся по душе потребителям. NGK сделала своим козырем развитие технологий производства и новые материалы. Линейка V-line способна обеспечить ровную езду даже по самым напряженным дорогам. Всего же типов свечей зажигания 7.

Компания регулярно совершенствует свои изделия. Строгий контроль качества и научные исследования в отрасли направлены на повышение ресурса эксплуатации совместно со стабильностью подачи искры в мотор. Данные факторы положительно влияют на качество топливно-воздушной смеси и эффективность работы мотора в разных режимах.

Свечи зажигания NGK: характеристики и сфера применения

Благодаря тому, что компания NGK давно известна на мировом рынке как один из надежных производителей, сегодня множество моделей авто выпускается в оснащении ее свечами зажигания. Это прежде всего такие известные марки, как Volkswagen и BMW, а также ряд российских и корейских автомобилей.

Важно! Свечи зажигания производятся в Японии, откуда и поставляются на отечественный рынок. Назначение свечей зажигания линейки NGK стандартно – инициация пламени в камере сгорания ДВС

Закономерен тот факт, что от качества их срабатывания будет напрямую зависеть характер работы и самого двигателя. Каждому конкретному мотору в соответствии с его техническими параметрами требуется подбирать соответствующие свечи. Как правило, продавцы в магазинах обладают такой информацией. Однако любому водителю неплохо было бы знать, по каким признакам подбираются свечи для ДВС

Назначение свечей зажигания линейки NGK стандартно – инициация пламени в камере сгорания ДВС. Закономерен тот факт, что от качества их срабатывания будет напрямую зависеть характер работы и самого двигателя. Каждому конкретному мотору в соответствии с его техническими параметрами требуется подбирать соответствующие свечи. Как правило, продавцы в магазинах обладают такой информацией. Однако любому водителю неплохо было бы знать, по каким признакам подбираются свечи для ДВС.

Обратите внимание! В ассортименте продукции линейки NGK есть не только свечи зажигания, применяемые на инжекторных моторах, но и свечи накала – для дизельных двигателей

Нюансы выполнения диагностики двигателя по состоянию свечи зажигания

Специалисты, которые работают в области диагностики и ремонта транспортных средств, рекомендуют выполнять визуальный контроль с определенной периодичностью. Дело в том, что по внешнему виду данной комплектующей существует возможность определить какое состояние имеет мотор и как следствие, своевременно выполнить ремонтные работы. Если же пренебрегать этой процедурой, то может произойти ситуация, когда мотора перестанет работать, а процесс проведения ремонтных работ будет очень дорогостоящим. Достаточно часто для определения технического состояния транспортного средства, необходимо посмотреть на наличие нагара, имеющегося на поверхности детали. Наличие нагара, а также цвет детали позволяет определить – рабочие или нет свечи зажигания.

Изучая фото и описание нагара на свечах зажигания, можно узнать про большую часть проблем которые имеются в автомобиле. Если после проезда трехсот километров, комплектующая которая подает искру имеет коричневый цвет, то можно не переживать за то, что существует какая-либо неисправность. В данном вопросе, можно смело говорить о том, что техническое состояние двигателя – исправное. Если же на поверхности детали имеется нагар черного цвета, то это говорит про возникшее засорение. Здесь идет речь, про загрязнение воздушного фильтра авто. В зависимости от цвета можно сделать выводы про функционирование двигателя.

В отдельных ситуациях цвет детали бывает белым или серым. Если при выполнении диагностики по цвету свечи зажигания было выявлено, что комплектующие имеют светлый оттенок, то можно сделать вывод про проблемы связанные со смесью используемого горючего. Здесь идет речь про то, что из строя вышли выпускные клапаны, а также имеется достаточно сильный перегрев в камере сгорания. Именно поэтому, тянуть с ремонтными работами нельзя. Специалисты рекомендуют практически сразу обращаться на станцию технического обслуживания. Если же цвет является красным, то это говорит про достаточно большие примеси железа, имеющиеся в топливной жидкости. В результате они перестанут полностью функционировать. Для проведения ремонтных работ, нужно будет выполнить чистку мотора. В отдельном случае может помочь замена масляной жидкости на новую. При этом данная процедура должна выполняться два-три раза.

Другие способы определения состояния двигателя по свечам зажигания

Существуют и другие способы того как определить состояние свечи зажигания. В данном случае идет речь, про проблемы, которые имеются в нарушении функционирования колпачков маслоотражательного типа. В результате, происходит достаточно большая трата масляной жидкости. Характерным признаком становятся следы масла,имеющиеся на резьбе свеч.

К таким относят возникновение «троения» двигателя, очень длительный процесс его запуска, а также выхлопы, имеющие бело-синий цвет. Помимо этого, имеющиеся следы масляной жидкости и не сгоревшее топливо может говорить про проблему связанную с разрушением клапана, а также перегородки, которая разделяет кольца поршневого типа. Отметим, что в данном случае имеется достаточно сильный расход топливной жидкости. Чаще всего, он увеличивается в несколько раз.

В том случае если процесс детонации двигателя будет регулярно происходить длительное время, то может возникнуть ситуация когда произойдет поломка электрода. Таким образом, за данным параметром также необходимо следить. Как можно заметить, при правильном подходе к данному вопросу, процесс определения неисправностей имеющихся в моторном отсеке становится вовсе несложным. Каждый человек должен помнить, что если вовремя определить проблемы, то в будущем не произойдет ситуации когда мотор авто полностью выйдет из строя, а его ремонт будет дорогостоящим.

Как заменить свечи зажигания

Замена свечей зажигания – процесс достаточно простой. Читайте инструкцию как заменить свечи зажигания своими руками. Для этого необходимо выкрутить старые свечи и поставить вместо них новые. С такой работой может справиться практически любой и для этого совсем необязательно обращаться в специализированный автосервис. Но эта, нехитрая, на первый взгляд, процедура требует соблюдения ряда правил.

Прежде всего, необходимо изучить материальную часть своего автомобиля и знать расположение его основных узлов и агрегатов. Если вы собрались менять свечи, то должны иметь представление, где они установлены. Следует учитывать, что двигатели внутреннего сгорания разных производителей имеют свои конструкционные особенности. Это накладывает определенные нюансы в их эксплуатации и обслуживании.

В большинстве своем на один цилиндр устанавливают одну свечу. Но есть ДВС, где один цилиндра обслуживает две свечи. Такие модели отлично заводятся в любую погоду, экономно расходуют топливо, не подвержены детонации. Закономерная плата за техническое совершенство – более сложное текущее обслуживание и ремонт. В случае необходимостипридется крутить в два раза больше свечей.

В идеале свечи меняются на холодном двигателе. Этому требованию есть ряд логичных объяснений. Свечи – одна из самых горячих частей работающего автомобиля. Любые манипуляции с ними могут стать причиной достаточно серьезного ожога. При выкручивании горячей свечи возможно повреждение резьбы, как самой свечи, так и свечного колодца. Если в первом случае, замена свечи не вызовет особых трудностей, то во втором – потребуется нарезать в колодце новую резьбу, что при отсутствии навыков и не такая и простая задача.

При установке свечи в горячий мотор в будущем могут возникнуть трудности с ее откручиванием. Однако, при проведении замены свечей в дороге, когда дорога каждая минута, соблюсти это правило, вряд ли получиться. В этом случае мало кто будет ждать, пока остынет двигатель.

Затяжка свечей зажигания ngk, проведенная с соблюдением рекомендуемых параметров, обеспечивает правильную работу этого элемента зажигания. Если момент затяжки будет слишком низким, это может вызвать перегрев свечи и потерю компрессии. При чрезмерно высоком моменте затяжки происходит уменьшение зазора между корпусом и калильной трубкой, что также вызывает перегрев свечи. Для правильного проведения установочных работ понадобится динамометрический ключ. Также необходимо использовать таблицу рекомендуемых величин момента затяжки.

Признаки подделки

Кроме промаха с маркировкой, возможны и другие хитрости. Классика жанра – омоложение свечей. Для этого берут отслужившие свечи, меняют электроды на кустарно изготовленные, пакуют в тару без защитной голографии, создают надписи с отличным от оригинала шрифтом и выдают за новые.

Узнать такие свечи можно неровно очищенному нагару, неровностям и зазубринам на электродах. Уплотнительные шайбы болтаются, а само расположение элементов не соответствует авторскому замыслу бренда.

Подделку выдает ряд мелочей. Криво установленные центральные электроды, имитация платины или иридия другими материалами, нечеткие надписи – далеко неполный список недостатков. Благодаря развитию технологий и регулярным рейдам лицензионных ревизоров у пиратов остается очень мало шансов на успех.

Но поддельщики не стоят на месте и совершенствуют технологии. Они улучшают качество полиграфии, стремятся угадать шрифты и даже сканируют упаковки купленных легальных свеч NGK, чтобы тиражировать липу тысячами упаковок.

И хотя качество оставляет желать лучшего, NGK могут пройти не один десяток тысяч километров. Но это не свидетельствует о приближении контрафакта к оригиналу. Напротив, учёные установили полную катастрофичность применения нелегальных товаров для ДВС и безопасности движения.

ТЕХНОЛОГИИ NGK

Классическая конструкция свечи зажигания, казалось бы, не меняется уже минимум полвека. Однако в современных условиях, когда требования к экологичности растут постоянно, такие свечи мало пригодны. Сравнительно большая площадь электродов, на которой происходит разряд, требует увеличения напряжения, сама искра, «плавая» по поверхности электродов, не гарантирует строгого поддержания момента и скорости распространения фронта пламени.

Разработанная компанией технология V-Line стала простым и эффективным решением вопроса для большинства двигателей внутреннего сгорания. Суть технологии – в нанесении на торец центрального электрода V-образной канавки, идущей параллельно боковому электроду. Аналогичную по сути технологию применяет и Denso, но для обхода патентов NGK у них канавка выполняется на боковом электроде.

У свечей, сделанных по технологии V-Line при сохранении прочих параметров площадь пространства, на котором возможно искрообразование, заметно уменьшается. При той же системе зажигания увеличивается напряженность электростатического поля между электродами, то есть мощность и стабильность искры возрастают в сравнении со свечами традиционной конструкции. Кроме того, искра всегда проскакивает «с краю», где искровой промежуток лучше вентилируется — при работе на бедных смесях это улучшает стабильность работы мотора, особенно на холостом ходу.

Интересны свечи NGK с полускользящим поверхностным разрядом: в отличие от традиционных многоэлектродных конструкций, здесь центральный электрод полностью утоплен в изолятор.

Преимущество такой продукции при работе на богатых смесях или в изношенных моторах: отложения токопроводящего нагара здесь мало сказываются на эффективности работы свечи, и она становится способной работать при сильном загрязнении.

Если же вспомнить иридиевые свечи зажигания NGK или платиновые, то их преимущества над классическими очевидно: это и гораздо более стабильное искрообразование из-за малого диаметра центрального электрода, и минимальные темпы эрозии – а значит, и наибольший в сравнении с другими типами ресурс. Недаром в современных моторах представителей этой линейки ставят уже с завода.

Однако даже тут инженеры NGK нашли пространство для новых опытов. Созданные ими гибридные свечи имеют центральный платиновый электрод, работающий в паре с боковым. Боковой электрод имеет платиновую напайку и два дополнительных электрода, работающих по тому же принципу, что заложен в свечи с полускользящим поверхностным разрядом. Когда свеча загрязняется, «в дело вступают» дополнительные электроды, позволяющие двигателю стабильно работать до того момента, когда она прогреется до точки выгорания нагара.

Принцип работы

На рисунке приведено изображение свечи зажигания в разрезе, а также её тепловой баланс.

Высокое напряжение на электродах свечи ионизирует пространство и вызывает проскакивание искры, которая нагревает топливовоздушную смесь и вызывает ее воспламенение. Обычно для воспламенения смеси требуется напряжение от 10 кВ, но для надежности применяют системы с «пробивным» напряжением до 25 кВ. На работающем двигателе нижняя часть свечи контактирует с продуктами горения при температуре около 2000 гр. и высоком давлении. Верхняя часть в подкапотном пространстве при температурах от -50 до +70 гр. Температура конуса изолятора не должна опускаться ниже 300 — 400 гр. для гарантированного самоочищения. В то же время на режимах высоких нагрузок температура изолятора и электродов не должна превышать 800 — 900 гр., т.к. возможно преждевременное воспламенение рабочей смеси не искровым разрядом, а от перегретых частей свечи. Такое самовоспламенение называют калильным зажиганием.

Для оценки тепловой характеристики свечи зажигания используют термин «калильное число» — это отражение кривой теплового диапазона свечи показано на диаграмме рисунке.

«Горячие» свечи зажигания работают при более высокой температуре конуса изолятора, хорошо работают в зимнее время и в условиях городского движения при коротких поездках.

«Холодные» свечи имеют более низкую температуру конуса и обеспечивают защиту от калильного зажигания при высоких нагрузках на двигатель.
