Выкидывает тосол из расширительного бачка ваз 2114 инжектор, причины, как предупредить поломку

Устройство и принцип работы СОД ВАЗ 2110

Схема системы отвода тепла, устанавливаемая на ВАЗ 2110, классическая для инжектора. В состав входят радиатор основной, отопитель, водяной насос, термостат, расширительный бачок, вентилятор принудительного охлаждения, датчик замера температуры, ЭБУ и несколько соединительных патрубков.

Радиатор

Радиатор на ВАЗ 2110 применяется в системе только во время движения антифриза по большому конуру – проходя через него, рабочая жидкость охлаждается. Обычно это алюминиевый корпус с трубками внутри и пластинами снаружи, также их называют сотами. Оснащается двумя пластиковыми бачками, разделенными стенками, через которые движется тосол. Когда открывается большой круг, ОЖ заходит в радиатор через верхний отвод, а выходом служит нижний.

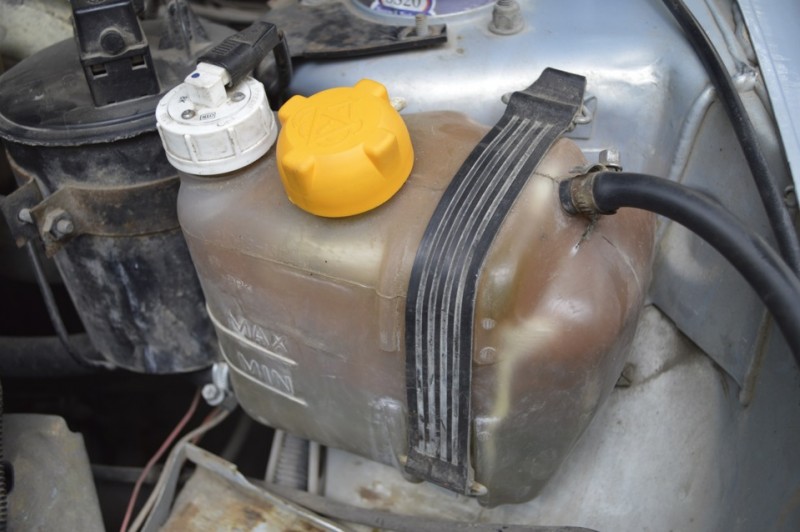

Расширительный бачок

Изготавливается из термостойкого пластика, предназначается для залива ОЖ и контроля ее уровня. На стенке имеются метки «минимум» и «максимум», в нормальном состоянии уровень должен быть на средней отметке. Бачок имеет два патрубка, один из них служит для отвода пара от основного радиатора, другой – излишков тепла от радиатора печки.

На расширительный бачок у ВАЗ 2110 устанавливается специальная клапанная крышка, которая отвечает за герметичность всей системы. Конструктивно состоит из впускного и выпускного клапанов.

Термостат

Термостат по своему назначению является перепускным механизмом, он перераспределяет поток тосола с малого на большой круг циркуляции. Когда запускается холодный мотор, жидкость начинает двигаться по малому контуру, не попадая в радиатор – по рубашке блока цилиндров, радиатору отопителя и подогреву дроссельного узла. При достижении температуры 87-90 градусов клапан термостата приоткрывается. Когда температура достигает 102 градусов, клапан открывается полностью, пропуская поток антифриза через радиатор перед двигателем.

Водяной насос

Циркуляция жидкости обеспечивается водяным насосом. Он имеет единый привод с механизмом ГРМ. Частой причиной обрыва ремня газораспределительного механизма является заклинившая помпа. Корпус чаще всего алюминиевый. На одном конце жёстко зафиксирован приводной зубчатый шкив, а на другом – пластиковая или алюминиевая крыльчатка.

На ВАЗ 2110 устанавливались разные двигатели – обладатели легендарного 124-го мотора могут не беспокоиться о встрече клапанов с поршнями при обрыве ремня ГРМ, этого не произойдет. Другая ситуация у владельцев моторов 21120 – у них клапана гнет. Остаётся посоветовать почаще следить за состоянием помпы и при выявлении неисправностей незамедлительно проводить замену, так как деталь неремонтопригодная.

Вентилятор радиатора

Регулятором температуры охлаждающей жидкости служит не только радиатор и термостат, но и электровентилятор. Он имеет 4 лопасти из пластика и электродвигатель. Когда температура рабочей жидкости достигает 110 градусов, датчик включения вентилятора на ВАЗ 2110 посылает сигнал на электронный блок управления двигателем, который передает показания на реле – электроцепь замыкается, и включается электровентилятор. Он будет обдувать радиатор до тех пор, пока температура не опустится до 90-95 градусов.

Датчик ОЖ и радиатор печки

Датчик охлаждающей жидкости предназначен для контроля за изменениями температуры антифриза в двигателе. Находится он на блоке цилиндров и передаёт показания на ЭБУ. Не путайте его с датчиком температуры, который подает сигнал на панель приборов. Радиатор печки служит для обогрева салона теплым воздухом. Он интегрирован в систему охлаждения с помощью соединительных шлангов. Через него циркулирует антифриз непрерывно, так как он включен в малый круг циркуляции. Дроссельный узел имеет два патрубка: один служит для отвода излишков рабочей жидкости, а через другой подводится антифриз. Во втором патрубке также находится датчик, контролирующий температуру и уровень охлаждающей жидкости.

Замена или ремонт – однозначный выбор

Ремонт бачка возможен только при необходимости замены комплектующих – крышки бачка или поплавка уровня жидкости.

Если же емкость потеряла герметичность по иным причинам, попытки ремонта, как показывает практика, ничем хорошим не кончатся, нужна только установка нового бачка.

Емкость потеряла герметичность

Установка и замена расширительного бачка не требует специальных знаний и навыков. Перед покупкой нового расширительного бачка обязательно убедитесь, что он оригинальный. Такие детали будут служить вам намного дольше.

Новый расширительный бачок

Если проблема в крышке бачка, то на замену лучше всего использовать крышку от расширительного бачка ВАЗ 2199. Судя по опыту многих водителей, крышки от данной модели намного лучше, к тому же они отлично подходят по резьбовым соединениям.

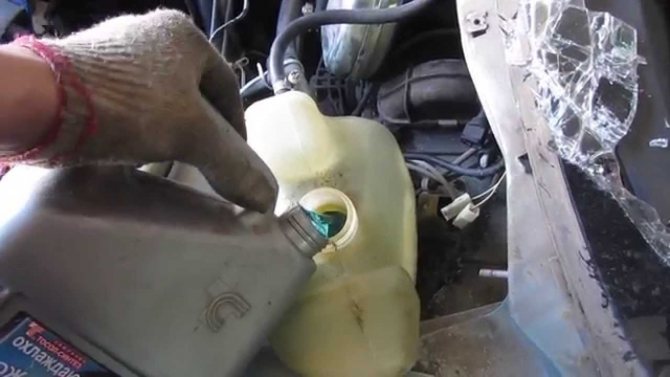

Что произойдёт если залить тосол в бачок для омывателя?

На самом деле ничего страшного не будет, потому что это безопасно. Этим средством вы будете мыть своё стекло как ничего и не было. Разные знатоки могут сказать, что этиленгликоль более токсичен, чем незамерзайка, но это не так. По токсичности они почти одинаковые и единственная разница этих жидкостей это в цене. Только из-за этого заливать данную жидкость не целесообразно.

Ежели залить данную жидкость в бачок или в другие системы омывания, то тоже ничего страшного не произойдёт, потому что они могут привести даже пользу, защитив от коррозии. Если же такое произошло, то не пугайтесь и просто дальше катайтесь и выливайте на стекло данную жидкость. Что можно залить в тосол в бачок? Всё верно, можно – вот только как говорилось ранее он стоит во много раз дороже чем тот же антифриз. Для примера 1 литр тосола обходится в среднем 70 рублей, но за эти же 70 рублей вы сможете купить целых 4 литра незамерзайки.

Устранение поломки

Поиск и устранение неисправности необходимо начинать с анализа особенностей ее проявления.

Когда на холостом ходу ОЖ в распределительной емкости ведет себя нормально, а при повышении оборотов начинает подниматься и выбивается наружу, тогда можно с уверенностью говорить о таких причинах поломки как:

• потере герметичности в клапане сброса давления;
• поломка термостата;
• поломка помпы;
• разрыв патрубка.

Когда пробивается прокладка ГБЦ, то выбивать тосол будет и на холостом ходу, вне зависимости от режима работы двигателя.

Самый простой способ определения такой поломки, это посмотреть на дым из выхлопной трубы. Если дым идет с белым паром, можно быть уверенным, что в ГБЦ просачивается тосол.

Если из трубы капает жидкость, то самые продвинутые автомобилисты пробуют ее на вкус. Если вода сладковатая на вкус, то это тосол, с горечью – антифриз, вкус нейтрален – обыкновенный конденсат.

Причинами возникновения ситуации, когда выбивает тосол из расширительного бачка, может являться поломка любого агрегата, участвующего в охлаждении двигателя. Если это повреждение крышки или встроенного в нее клапана стравливания давления, то устранить такую поломку можно самостоятельно, заменив крышку на исправную.

Замена термостата и помпы в гаражных условиях также может быть проведена, но уже потребует специальных знаний и навыков. А вот замену прокладки ГБЦ однозначно нужно доверить специалисту.

Охлаждающая жидкость в системе автомобиля ВАЗ-2114 может не только исправно выполнять свои задачи, не давая двигателю перегреваться и отапливая салон, но и создавать многочисленные проблемы. Природа у неё такая.

Нюансы тосола

Есть множество мнений относительно того, на самом ли деле антифриз лучше тосола. Доказывать свою позицию мы не станет, а лучше расскажем о нескольких фактах.

Прежде всего, тосол по своей сути является антифризом. Просто его создали еще во времена советского союза. По своим характеристикам тосол во многом превосходит зарубежные аналоги.

Почему при замене охлаждающей жидкости в ВАЗ 2110 лучше использовать именно тосол? Выбор всегда за автовладельцем, но именно данная ОЖ обладает широким перечнем преимуществ:

• При нагреве степень расширения тосола меньше по сравнению с водой. Потому наличие даже небольшого зазора для расширения позволит ему уберечь систему от разрыва, сохранить в целостности патрубки и крышки расширительного бака;
• Температура кипения выше, нежели у воды;
• При минусовой температуре ОЖ не превращается в лед, приобретает гелеобразную структуру, которая не приводит к разрыву системы охлаждения (СО);
• Не образует пену;
• Не становится причиной образования коррозии. Более того, обладает функцией предотвращения ее появления.

Как работает расширительная емкость?

В охлаждающей системе легкового автомобиля содержится до 10 л незамерзающей жидкости – антифриза либо тосола. В процессе эксплуатации она нагревается в очень широком диапазоне температур – от минус 30 °С (в северных регионах) до +100 °С при выходе на рабочий режим. При такой дельте жидкость значительно расширяется, прибавляя в объеме от 5 до 10%.

Отсюда и необходимость в дополнительном резервуаре, выполняющем такие функции:

1. Принимать излишки антифриза, появляющиеся в результате нагревания.
2. Охлаждающая система авто является закрытой и работает под давлением. Когда охлаждающая жидкость поступает в бачок, воздушная прослойка сжимается и давление возрастает. Чтобы оно не выдавило пробку, сжатый воздух стравливается через клапан.
3. При охлаждении идет обратный процесс – жидкость уходит из резервуара, а клапан запускает уличный воздух, чтобы в патрубках не возникало разрежения (может появиться воздушная пробка).

Сам расширительный бачок представляет собой пластиковую емкость произвольной формы с крышкой. Последняя оснащена перепускным клапаном, который и занимается выпуском/запуском воздуха или пара при закипании антифриза.

Устройство и принцип работы

Конструктивно крышка представляет собой запорный элемент, который оборудован двумя клапанами. Первый клапан служит для снижения давления, второй – для подачи атмосферного воздуха и повышения давления в бачке. Принцип работы крышки связан с изменениями плотности охлаждающей жидкости при ее нагреве и остывании.

Когда двигатель начинает работать, антифриз нагревается и его объемная плотность увеличивается до 20-25%. Горячий антифриз прогревает воздушную прослойку. Срабатывает датчик выпускного клапана, он открывается, часть воздуха уходит из бачка и давление нормализуется. Процесс стравливания периодически повторяется, когда внутреннее давление системы превышает 1.1-1.5 атмосферы.

Устройство крышки

После выключения двигателя антифриз остывает, давление в системе охлаждения падает. Когда оно снижается ниже критического уровня, открывается впускной клапан и в систему подается атмосферный воздух. Давление в системе выравнивается, и впускной клапан закрывается.

Принцип работы системы охлаждения

Принцип работы системы охлаждения двигателя чрезвычайно прост. Состоит такая система из радиатора, термостата и помпы, бачка расширения и замкнутого контура, по которому циркулирует антифриз или тосол. Движение жидкости обеспечивается за счёт помпы, которая от привода ГРМ вращается и прогоняет антифриз по системе. Жидкость забирает тепло от двигателя и в последующем охлаждается, проходя через соты радиатора.

Первоначально на холодном автомобиле жидкость в системе охлаждения циркулирует по малому кругу, однако, как только мотор прогревается, сразу же открывается термостат. Охлаждающая жидкость начинает циркулировать по большому кругу, что и позволяет эффективно охлаждать мотор. Как известно, объем жидкости будет зависеть в том числе и от её температуры. Нагреваясь, охлаждающая жидкость может расширяться, а появившийся лишний объем принимает на себя бачок расширения.

Многие современные автомобили могут иметь бачок расширения со специальной крышкой с отводящим клапаном, что позволяет стравливать лишнее давление воздуха, предупреждая разрыв всей системы по причине увеличения давления при перегреве двигателя. Поэтому открывать крышку расширительного бачка системы охлаждения на работающем или горячем двигателе строго запрещается.

https://youtube.com/watch?v=gJD0CFlM1Jo

Система охлаждения ВАЗ 2113, 2114, 2115 — Замена Термостата, Радиатора

Система охлаждения двигателя ВАЗ 2113, 2114, 2115. 1 — расширительный бачок; 2 — пробка; 3 — пароотводящий шланг; 4 — шланг от расширительного бачка к термостату; 5 — датчик температуры охлаждающей жидкости в выпускном патрубке; 6 — дроссельный узел; 7 — подводящий шланг радиатора; 8 — отводящий шланг радиатора; 9 — левый бачок радиатора; 10 — правый бачок радиатора; 11 — сливная пробка; 12 — сердцевина радиатора; 13 — кожух электровентилятора; 14 — крыльчатка электровентилятора; 15 — электродвигатель; 16 — зубчатый шкив насоса; 17 — крыльчатка насоса; 18 — зубчатый ремень привода ГРМ; 19 — отводящий патрубок радиатора отопителя; 20 — подводящая труба насоса; 21 — кран; 22 — радиатор отопителя; 23 — шланг отвода охлаждающей жидкости от дроссельного патрубка; 24 — шланг подвода охлаждающей жидкости к дроссельному патрубку; 25 — датчик указателя температуры охлаждающей жидкости; 26 — выпускной патрубок; 27 — подводящий патрубок отопителя; 28 — термостат; 29 — датчик уровня охлаждающей жидкости

Система охлаждения ВАЗ 2113, 2114, 2115 — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает в себя рубашки охлаждения блока цилиндров и головки блока. Параллельно малому кругу присоединены радиатор отопителя и блок подогрева дроссельного узла, поэтому подогретая жидкость поступает к ним независимо от положения клапанов термостата. При температуре 87±2 °С клапан термостата при-основной патрубок, и часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 102°С основной клапан открывается полностью, а байпасный — закрывается, и жидкость циркулирует через радиатор системы охлаждения двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой)и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен штуцер пароотводящего шланга. Электродвигатель вентилятора включается по сигналу контроллера (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке установлен дополнительный датчик температуры, выдающий информацию для конроллера. При перегреве двигателя контроллер включает сигнализатор «Проверьте двигатель» в комбинации приборов

Замена датчика температуры охлаждающей жидкости ВАЗ 2115

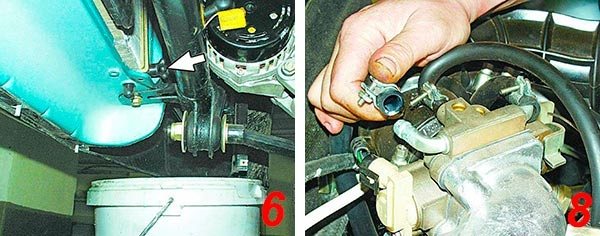

Частично сливаем охлаждающую жидкость из блока цилиндров

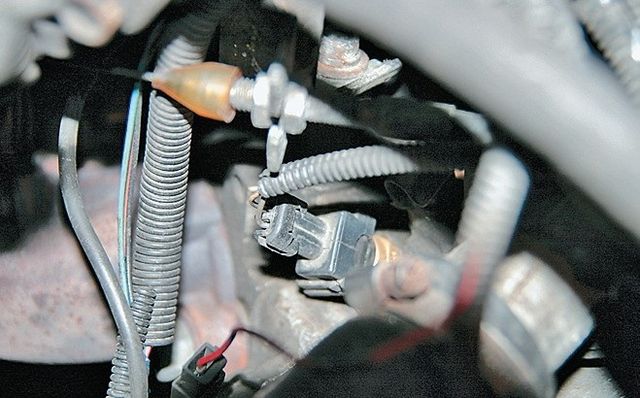

Отсоединяем провод от датчика температуры (для наглядности термостат снят).

Доработка новой крышки

К сожалению, качество запчастей для отечественных автомобилей оставляет желать лучшего, и лучше проверить новую крышку на стенде. Если давление не держится или избыточное давление не стравливается, можно подрезать пружины. Для этого деталь разбирается, уплотнительную резинку поддевают и снимают отверткой. Затем отверткой аккуратно снимается внутренняя крышка и вынимаются пружины.

Большая пружина подрезается на один оборот, а малая пружина на два оборота. В результате выпускной клапан начнет открываться при давлении в 1 атмосферу, а не в 1.7 атмосфер. Впускной клапан при проверке должен свободно продуваться.

Укорачивание пружины пробки

Как проверить расширительный бачок

Довольно частой причиной поломок ёмкости является выход из строя клапана, встроенного в крышку. В случае некорректной работы элемента система охлаждения двигателя начинает функционировать неправильно. Помимо образования воздушных пробок, может возникать чрезмерное давление, что приводит к разрыву ёмкости. В результате приходится заменять бачок на новый. Рекомендуется периодически проверять исправность клапана, чтобы избежать повреждений двигателя.

В крышке расширительного бачка находятся клапаны, которые должны открываться при определённом давлении воздуха

Чтобы проверить клапаны в крышке, понадобится насос и манометр. Для этого с тонкого верхнего штуцера снимают шланг, который идёт к радиатору охлаждения, и надевают шланг от насоса. По мере нагнетания воздуха нужно следить за показаниями манометра и оценивать на слух пробку. Клапан бачка, рассчитанный на выпуск воздуха, должен открываться при давлении 1,1–1,5 бара. Из пробки в этом случае доносится нарастающее шипение. При этом увеличение давления должно прекратиться.

Если есть необходимость снизить показания, то пробку разбирают и откусывают кусачками толстую пружину, подгоняя значение под нужное давление. Крышку бачка рекомендуется менять раз в два года для сохранения оптимального давления в системе.

Видео: проверка давления расширительного бачка

О возникновении трещин на бачке свидетельствует появление течи охлаждающей жидкости, возможно присутствие неприятного запаха, поскольку тосол попадает на горячий выпускной коллектор. При обнаружении повреждений в корпусе необходимо заглушить двигатель, подождать пока охлаждающая жидкость остынет, после чего приступить к демонтажу элемента:

• отпустить крепёж ёмкости;
• открутить хомуты и снять шланги;
• демонтировать бачок;
• слить антифриз;
• отыскать проблемное место на корпусе.

Для того чтобы снять расширительный бачок, потребуется открутить хомуты и стянуть шланги

Поломки бачка приводят к его разгерметизации, в результате чего охлаждающая жидкость вытекает. Основные причины, приводящие к таким последствиям:

• чрезмерно высокое давление в системе охлаждения;
• ёмкость с недостаточной толщиной стенок (некачественное изделие);
• кипящий антифриз находится в баке длительное время;
• удары или другие механические воздействия.

Если была обнаружена течь антифриза, необходимо определить место, откуда она возникала и выполнить ремонт или замену сосуда.

Не срабатывает открытие клапана расширительного бачка

Одной из причин повышенного давления в системе охлаждения является нарушение работоспособности клапана в крышке бачка расширения: он попросту заклинивает (закисает). Как правило, клапан не ремонтопригоден и подвергается замене. Хотя есть автовладельцы, которые с помощью жидкостей для очистки карбюраторов удаляют все отложения и возвращают работоспособность детали.

Высокое давление в системе может привести не только к разрыву расширительной ёмкости, но и к повреждениям радиатора отопителя, что в очередной раз подтверждает необходимость периодической проверки клапана. Но давление может быть не только высоким, но и низким, что говорит о недостаточной герметичности в системе. В этом случае потребуется специальное оборудование, поскольку в домашних условиях причину отыскать будет очень проблематично.

Почему в расширительном бачке масло

С такой проблемой, как появление масла в расширительном бачке, сталкиваются не только владельцы отечественных автомобилей, но и иномарок. Присутствие следующих факторов в сосуде заставляет задуматься о возможных неполадках с мотором:

• на стенках горлышка бачка обнаружена эмульсия, что происходит при соединении охлаждающей жидкости и масла;
• наличие масляной плёнки на поверхности антифриза;
• появление неприятного запаха и изменение цвета жидкости в бачке.

Присутствие масла в расширительном бачке (эмульсии на пробке) свидетельствует о неполадках с двигателем, которые нужно устранить как можно быстрее, чтобы избежать серьезных повреждений мотора

Расширительный бачок ВАЗ 2114: основные поломки

Казалось бы, какие поломки могут быть в куске пластика? Но да, они бывают:

1. Появляются трещины на корпусе, из которых уходит жидкость.
2. Нарушение целостности пробки, которая регулирует давление в системе.
3. Разрушение резьбы на горловине и иные повреждения.

Что касается пробки, то тут все банально – закупориваются клапаны и чрезмерное давление не выбрасывается. Сопутствующие симптомы – бачок раздувается и становится похожим на мячик.

Самое страшное, что может произойти – это бурление жидкости в бачке. Это явный признак того, что имеется пробой в прокладке ГБЦ. Но это отдельная история, о которой будет рассказано в одной из следующих статей. Иногда появляются в системе воздушные пробки. В этом случае печка работает плохо, следовательно, теплообмен происходит неправильно. Избавиться от воздушных пробок несложно – установите крышку на бачок и прогрейте мотор до рабочей температуры. Для верности руками обожмите длинные патрубки.

Кипение охлаждающей жидкости

Если закипает тосол (антифриз), то убедитесь:

1. Работает ли вентилятор радиатора и когда он включается – может быть неисправен датчик;
2. Работает ли термостат – ОЖ двигается по малому кругу постоянно, тем самым не охлаждается;
3. Исправна ли помпа;
4. Не забита ли система охлаждения включая и радиатор;
5. Не завоздушена ли система.
6. Исправен ли клапан на крышке – пониженное давление в системе может вызвать преждевременное закипание тосола.

Что касается завоздушенности, то, к примеру, у ВАЗ 2110, 2111, 2112, из опыта их эксплуатации, система практически не завоздушивается благодаря особой конструкции.

В других автомобилях при замене ОЖ воздушная пробка может оказаться в печке и со временем дать о себе знать перегревом двигателя и прогоранием прокладки ГБЦ

Тут важно следить за показаниями приборов

Причины выдавливания тосола из расширительного бачка

Причины, естественно, могут быть самые разные, но самой распространенной является изнашивание деталей охлаждающей системы автомобиля. Высокие температуры постоянно воздействуют на элементы системы – баки, патрубки, шланги, датчики и так далее – что, естественно, приводит к исчерпанию рабочего ресурса. Одна из деталей перестает выполнять свою функцию и вся система начинает работать со сбоями либо совсем перестает функционировать.

Неисправность термостата

В первую очередь следует обратить внимание работает ли термостат. Если он находится в закрытом состоянии, то тосол не попадает в радиатор и не может охлаждаться

Естественно тосол закипает и его начинает выбивать из расширительного бачка. Диагностировать эту неисправность легко — потрогать радиатор. Если температура двигателя более ста градусов и видно как начинает бурлить тосол в расширительном бачке, а радиатор холодный — неисправен термостат. Если радиатор горячий, то скорее всего вышел из строя датчик температуры или сам вентилятор охлаждения.

Брак деталей системы охлаждения

Но бывают и обратные ситуации, когда автомобиль новый, но тосол все-таки выбивает из расширительного бака. Такое возможно, скорее всего, по причине некачественной сборки или брака в деталях. Так как в большинстве современных автомобилей система охлаждения герметична, достаточно заусенцы или задира на отверстии расширительного бачка, что бы прилегание крышки было не достаточно плотным и сильным. Герметичность нарушена, отсюда и выброс антифриза из охлаждающей системы.

Лопнул расширительный бачок

Нередки случаи образования пробоин в самом расширительном баке. Если пластиковый материал бака сделан некачественно, то высокую температуру он может и не выдержать.

Поломка помпы

Кипение тосола также может быть причиной выброса. Сам же процесс кипения тосола вызывается, как правило, перегревом двигателя. Перегрев же двигателя может произойти в связи с поломкой термостата или наличием неисправностей в охлаждающей системе. Причиной может быть и поломка водяного насоса (водяной помпы).

Пробив прокладки

Бывает и так, что в тосол попадают отработанные газы, в результате давление в охлаждающей системе увеличивается и тосол начинает выдавливать из расширительного бачка. Один из худших вариантов поломки, в таком случае владелец автомобиля будет вынужден делать ремонт двигателя.

Забит радиатор

Радиатор может быть забит снаружи и изнутри. Наружное загрязнение связано с попаданием в соты пыли и прочего мусора, а также насекомых. Это ухудшает теплообмен, проявляется частым срабатыванием вентилятора и длительным временем его работы.

Забитые соты радиатора охлаждения двигателя

Проблема решается хорошей промывкой мойкой под высоким давлением. Если радиатор давно в эксплуатации, автомобиль хуже охлаждается и греется из-за деформации сот. «Вылечить» эту беду можно заменой радиатора.

Изнутри радиатор забивается редко. Обычно это происходит из-за некачественного антифриза, езды на воде или как «побочный эффект» радиаторных герметиков. О присутствии этой проблемы говорит охлаждающая жидкость: она мутнеет, в ней видны масляные пятна и твердые частицы. Промывка охлаждающей системы ВАЗ 2114 производится с полным сливом антифриза дистиллированной водой с добавлением средств для очистки радиатора.

По статистике три четверти ответов на вопрос почему у «четырки» нагревается двигатель связаны с одной из перечисленных выше неисправностей. Диагностировать и устранить их можно самостоятельно без привлечения услуг автосервиса. Если ни один указанный способ проблему не решает, за диагностикой лучше обратиться к специалистам.

Другие причины перегрева ВАЗ-2114:

• неисправность приборной панели;
• неисправность помпы;
• негерметичность прокладки головки блока цилиндров (ГБЦ).

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Стоит отметить, что неисправность данного датчика, обычно, приносит много проблем владельцам силового агрегата, поскольку на основании данных температуры регулируется не только включение электровентилятора, но и расход топлива, а также работа вспомогательных систем.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Пробка расширительного бачка

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.

Патрубки

На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.

Радиатор печки

Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.

Приступаем к замене – на что обратить внимание?

Для установки бачка вам нужны будут отвертки, плоскогубцы, новые хомуты, набор ключей и наждачная бумага. Наждачная бумага необходима для обработки входных отверстий на пластике бачка, которые имеют шероховатую поверхность. Необходимо сделать ее гладкой, это способствует лучшему прилеганию патрубков системы.

Замена бачка должна проводиться согласно инструкции, которая указана в его новом комплекте. Если автомобиль был в ходу, необходимо подождать, пока он остынет. Первым делом откройте крышку радиатора автомобиля, так вы снизите давление в системе. Можно полностью избавиться от охлаждающей жидкости, открутив пробку внизу радиатора. Если жидкость вы меняли недавно, тогда нужно при снятии старого бачка пережать его патрубки, чтобы предотвратить ненужные потери.

После этого следует установка нового бачка и подсоединение к нему всех патрубков. Хомуты нужно зажимать без применения особых усилий, чтобы не поломать входные отверстия бачка. Если необходимо, долейте охлаждающей жидкости

В автомобиле ВАЗ 2110 очень важно постоянно соблюдать средний уровень жидкости. После выполнения всех работ и проверки остальных патрубков системы заведите автомобиль и дайте ему поработать до температуры кипения

Когда на радиаторе включится вентилятор, наблюдайте за крышкой бачка – она должна сбрасывать давление.

Установка нового бачка

Если крышка бачка сбрасывает давление в системе, но на панели приборов вы видите малый уровень жидкости, тогда замените электронный датчик. который расположен в бачке. Как правило, он приобретается отдельно. Его установка очень простая – достаточно только отсоединить фишку на крышке и выкрутить его, вставить новый и повторить действия в обратном порядке.
