Все про разъем подключения магнитолы различных моделей

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

1. При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
2. Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
3. Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
4. Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

• красный;
• синий;
• желтый;
• черный;
• фиолетовый;
• белый;
• зеленый.

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Toyota

Адаптер от производителя Intro. Отвечает за подключение электропитания и акустического (звукового) сигнала с ISO-разъема на штатное гнездо магнитол у автомашин японского производства:

• Toyota;
• Lexus;
• Daihatsu.

Renault

ISO-адаптер от фирмы-производителя Intro для быстрого подключения современной мультимедийной системы (ММС) либо другого нештатного устройства (магнитолы) на место заводского аппарата. Переходное устройство высокого качества исполнения по приемлемой цене, рекомендовано для установки на автомобили марки:

• Peugeot;
• Citroen;
• Renault, выпущенных после 2005 года.

Данное техническое переходное устройство представляет собой штекер для подключения к штатному разъему проигрывателя и колодки для электрической проводки авто. Без каких-либо специальных инструментов за короткий промежуток времени.

Достаточно купить ISO-переходник

по доступной цене, и можно самостоятельно в минимальные сроки произвести подключение автомагнитолы. При этом гарантированно достигается безопасность от неправильных подключений, коротких замыканий и иных трудностей.

Когда безISO-переходника не обойтись При покупке автомобиля с комплектацией средней и более высокой владелец получает штатную автомагнитолу. Зачастую ее функции сводятся к воспроизведения CD-дисков, МР3-файлов, а также прослушиванию радиостанций. Наличие интерфейса USB встречается на порядок реже, лишь в автомобилях премиального класса устанавливается навигационная система, позволяющая выводить изображение с камеры заднего вида. К сожалению, далеко не у всех есть возможность купить премиум-авто, в остальных случаях автомагнитола или совсем простая, или попросту отсутствует. Проблема решается покупкой и установкой одной из акустических систем, предлагаемых современным рынком.

Но здесь возникает дополнительная трудность — на новый автомобиль предоставляется гарантия, однако она сохраняется лишь в том случае, если владелец придерживается всех правил эксплуатации транспортного средства. Одно из них — не вмешиваться в электрическую проводку автомобиля. Поэтому немало дилеров запрещает устанавливать магнитолу и другое оборудование в посторонних сервисных центрах. Проблема усугубляется тем, что многие изготовители автомобилей используют собственные крепления, разъемы и форм-факторы, в результате возникают дополнительные сложности в монтаже акустической системы.

Методы подключения новой магнитолы

Если водитель решит заменить штатную автомагнитолу, то у него есть два пути:

1. Обрезать «родные» разъемы и произвести скрутку и спаять провода, после чего выполнить их изоляцию. Если после такого решения проблемы обратиться к дилеру с целью воспользоваться гарантийным обслуживанием автомобиля, вероятность получения отказа стремиться к 100%. К тому же в будущем будет сложно возвратить все на прежнее место. От полученного соединения трудно ожидать высокого качества — когда на дворе будут морозы, провода дубеют, а скрутка во время езды сталкивается с вибрацией, в результате чего контакт может пропасть или периодически пропадать.

1. Выбрать и приобрести соответствующий ISO-переходник . Это оптимальное решение проблемы — не требуется вносить какие-либо изменения в автопроводку, а также нарушать штатные разъемы. Все что требуется — снять заглушки или «родную» автомагнитолу, после чего установить два переходника — на антенну и на электрику. На это уйдет не более 10 минут времени! А если водителю предстоит поездка на станцию техобслуживания дилера, он всегда может возвратить штатную магнитолу.

Магазин «АвтоПрофи» предлагает переходники для различных моделей авто. Широкий ассортимент адаптеров позволит каждому подобрать наиболее подходящее изделие, которое облегчит установку стерео-системы. А если Вам потребуется дополнительная помощь с выбором изделия или произведением оплаты, наши сотрудники с удовольствием ее предоставят.

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Настройка магнитолы «Пионер»

После покупки магнитолы в автомобиль, возникает следующая проблема — необходимость ее настройки, для получения качественного звука MP3 файлов и радио. Если выбор пал на Pioneer из последних моделей, к примеру, Mosfet 50 Wх4 170UB или 150UB, а также на модели из линейки AVH, то настройку магнитолы можно выполнить, путем выполнения приведенных ниже рекомендаций. Если все сделать правильно, вы получите оптимальное качество звука.

Принципы настройки автомагнитолы Пионер MVH, DEH и прочих моделей

Изменение основных параметров через меню — шанс уменьшить искажение звука, которое обязательно будет, при отсутствии полноценной настройки

Основное внимание уделяется таким параметрам, как частота твитов и мощность динамиков НЧ. Все манипуляции производятся через панель управления, в центральной части которой находится специальный джойстик

Смотрите видео, как настроить автомобильную магнитолу, ниже.

Для выбора и установки требуемых показателей, требуется вращать и утапливать рукоять джойстика вглубь устройства

Чтобы быстрей разобраться в настройке магнитолы, обратите внимание на фотографии, сопровождающие инструкцию. Благодаря наглядности, выполнение работы займет меньше времени

Все магнитолы Pioneer DEH и модели, начинающиеся с 3100, настраиваются с помощью джойстика. Именно он позволяет переходить, между разделами меню, и выбирать нужные параметры. Ручка джойстика вращается во всех направлениях и может углубляться внутрь устройства.

Перед настройкой магнитолы Пионер, выставьте 30-й уровень громкости, чтобы адекватно воспринимать качество звучания. На начальном этапе, может быть слышен хрип и другие посторонние шумы. Не обращайте на них внимания — после установки правильных параметров, они пропадут.

Главные принципы настройки звука в автомагнитолах Пионер

Для настройки магнитолы, сделайте следующее:

• Перейдите в меню настроек, путем нажатия по центру круглой рукояти.
• Крутите джойстик влево и вправо, для выбора необходимого пункта меню.
• Выберите раздел «Аудио» и нажмите на центральную часть круглой рукояти.
• Найдите пункт FADER/BALANCE. Если вы только купили магнитолу, выставьте 0-ой параметр. Если на дисплее отражается другая цифра, это свидетельствует о попытке настройки магнитолы другим человеком. В этом случае, верните параметр к прежнему значению.
• Крутите джойстик до момента, пока показатель FADER не будет равен +15.

После выполнения рассмотренных манипуляций, настройте фильтр передней акустики. Сделайте следующее:

Проверните центральный джойстик и найдите раздел HIGH PASS FILTER.
Жмите на центральную кнопку и обратите внимание на надпись на дисплее — должны засветиться символы HPF OFF. Это значит, что вы перевели диапазон на переднюю акустику.
Избавьтесь от искажений звука, для чего жмите на круглую рукоять, до появления символов HPF 50 или другого значения (здесь многое зависит от модели устройства).
После установки частоты фильтра 50 Гц, жмите на кнопку Band, для выхода из меню.
Убедитесь в отсутствии искажений звука, путем поворота рукояти громкости, в правую и левую сторону.. Если качество настройки Pioneer, на данном этапе, не устраивает, вернитесь к прошлому пункту меню и выставьте другой параметр HPF

Здесь можно менять параметры в диапазоне между 80 и 125

Если качество настройки Pioneer, на данном этапе, не устраивает, вернитесь к прошлому пункту меню и выставьте другой параметр HPF. Здесь можно менять параметры в диапазоне между 80 и 125.

Как настроить Пионер под сабвуфер

В конце статьи смотрите подборку видео по настройке магнитолы.

После устранения искажений звуков на ВЧ, добавьте низких частот, для получения большей объемности и улучшения качества звука. Для этого перейдите в меню предварительной настройки, для чего отключите и включите устройство.

Для входа в меню, жмите главную кнопку отключения магнитолы и держите ее до момента, пока дисплей не засветится. Сразу после этого, вы окажитесь в меню предварительной настройки. Далее действуйте так:

• Используйте джойстик, для поиска раздела SW Control.
• Надавите на кнопку управления. После вы окажитесь в подразделе EAR SP FUL.
• Крутите рукоять до момента, пока вместо надписи FULL не появится SW.
• Выключите устройство.

Теперь выполните дополнительную настройку магнитолы Пионер. Сделать это можно через главное меню. Снова включите проигрыватель и найдите, с помощью управляющей рукояти, раздел SW SETTING1. После этого, жмите на центральную часть ручки. На выбор предоставляется три варианта — установка OFF, REV или NORMAL. Практика показала, что лучший вариант, при настройке сабвуфера — режим REV. В завершение, включите и отключите устройство.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

1. В основном меню находят вкладку System.
2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках либо колонки вышли из строя, либо на них плохой контакт.
4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео канал Radioblogful. Видеоблог паяльщика).

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

• Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
• Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
• Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

Замена стационарной магнитолы

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Разъемы стандартных магнитол

Разъемы подключения штатных магнитол могут отличаться между собой, это обусловлено маркой магнитолы и автомобиля, куда она установлена.

Установленная магнитола в стандартном порядке, не очень подходит для первого опыта замены магнитолы собственноручно. Порой приходится перепаивать провода, а то и вовсе полностью менять схему распиновки. Для таких случаев современность придумала переходники для разъемов со старой на новую магнитолу. Достаточно только запомнить или записать марку устанавливаемой и снимаемой автомагнитолы

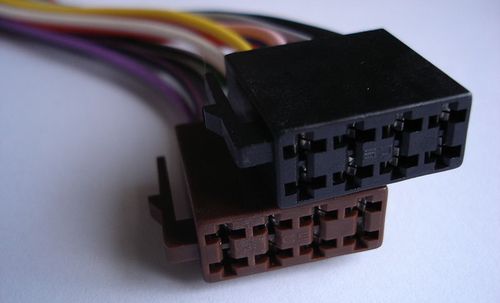

Распиновка ISO разъема

Разъемы ISO, в большинстве случаев, стали устанавливать идентичными. Все это для того чтобы замена происходила без каких либо затруднений. Достаточно будет просто переставить штекер.
