Что такое ширина колесного диска

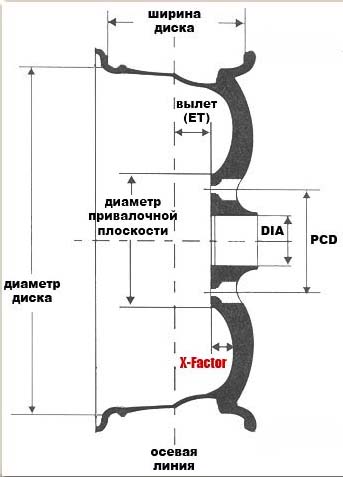

Параметры и характеристика колесных автодисков

Параметры

К подбору автомобильных комплектующих следует отнестись с большой ответственностью. Параметры для установки на автомобиль определенной марки всегда разные. Перед тем как выбрать оптимальный вариант, необходимо учесть следующие показатели:

• ширину, которая измеряется в дюймах;
• диаметр изделия;
• вылет;
• количество крепежных отверстий;
• диаметр центрального отверстия диска.

В завершение следует отметить, что колесные диски имеют много параметров — не только диаметр и количество отверстий для болтов.

Но в основном автомобилисты обращают внимание именно на эти две характеристики. Выбирая товар, нужно обязательно уточнить необходимые параметры автомобильных дисков, предусмотренные производителем транспортного средства

Daewoo Nexia GM T 2006 1.5i

Поколение: GM TДвигатель: I4, БензинМощность: 84 л.с. (62 кВт)

Параметры разболтовки колёсных дисков

PCD (количество отверстий x диаметр окружности)	4×100 мм
Диаметр центрального отверстия (DIA)	56.6 мм
Крепеж	M12 x 1.5
Типа крепежа	Болт

Шины	Диски	PCD	Dia	Давление
185/60 R14 82T Заводской комплект	5.5Jx14 ET49	4×100	56.6	2
205/55 R14 82H Тюнинг	6Jx14 ET47	4×100	56.6	2.1
185/55 R15 81H Тюнинг	5.5Jx15 ET49	4×100	56.6	2.1
195/50 R15 81H Тюнинг	6Jx15 ET47	4×100	56.6	2.1
205/50 R15 82H Тюнинг	6.5Jx15 ET45	4×100	56.6	2.1
185/45 R16 77V Тюнинг	6Jx16 ET47	4×100	56.6	2
195/45 R16 79V Тюнинг	6.5Jx16 ET45	4×100	56.6	2.3
215/40 R16 81V Тюнинг	7Jx16 ET45	4×100	56.6	2.3

Какие размеры колёс рекомендует устанавливать производитель

На автомобиль Daewoo Nexia GM T 2006 1.5i в базовой комплектации устанавливаются колесные диски с размерностью 5.5Jx14 ET49 в сборе с шинами 185/60 R14 82T. Где:

• 5.5J — ширина обода в дюймах;
• 14″ — посадочный диаметр резины в дюймах;
• ET49 — вылет диска в миллиметрах.

Маркировка шины транспортного средства 185/60 R14 расшифровывается следующим образом:

• 185 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
• 60 — высота профиля в процентах от его ширины;
• R — радиальная навивка корда;
• 14 — посадочный диаметр шины в дюймах.

Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 82T:

• 82 — максимально допустимая нагрузка на шину 475 кг;
• T — максимально допустимая скорость автомобиля 190 км/ч.

Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.

При этом разболтовка у всех типов колес одинаковая — 4×100. Таким образом все диски крепятся на четыре болта и расстояние между ними ровно сто миллиметров. Диаметр ступицы у авто 56.6 мм.

Стандартное давление шинах — 2 МПа.

Возможна ли установка колес с неподходящей разболтовкой

Некоторые автомобилисты в попытке сэкономить на покупке запчастей с необходимыми параметрами приобретают продукцию, не соответствующую марке автомобиля. Такие колеса подвергают самостоятельной обработке, расширяют ступичное отверстие, меняют расположение мест под болты, после чего ставят на машину.

Теоретически подобная доработка возможна, но работы должны выполняться с максимальной точностью. Замерить диск настолько правильно в гаражных условиях невозможно. А неточно просверленные вырезы приводят к биению колеса, разрушению ступицы и элементов подвески, нарушению устойчивости автомобиля на дороге.

Грамотная доработка автомобиля в условиях, приближенных к заводским, экономически нецелесообразна. Работа будет стоить дороже, чем приобретение изначально соответствующего всем размерам колеса.

Мне нравится2Не нравится

Таблица соотношения дисков и шин

Изучите таблицу и найдите ваш вариант. Таблица шин и дисков по размеру позволяет отыскать нужные размеры водителям, которые раньше с вопросом замены дисков и шин не сталкивались:

Скачать таблицу соответствия шин и дисков в формате .doc: Таблица соответствия шин и дисков

Размер шины	Размер диска (ширина обода)
Профиль шины	Типоразмер шины	Рекоменд.	Мин.	Макс.
12 дюймов
82	125R12 135R12 145R12 155R12	3,5 4,0 4,0 4,5	3,0 3,5 3,5 4,0	4,0 4,5 5,0 5,0
70	145/70R12 155/70R12	4,5 4,5	4,0 4,0	5,0 5,5
13 дюймов
82	145R13 155R13 165R13 175R13	4,0 4,5 4,5 5.0	3,5 4,0 4,0 4,5	5,0 5,5 5,5 6,0
80	135/80R13 145/80R13 155/80R13 165/80R13	3,5 4,0 4,5 4,5	3,5 3,5 4,0 4,0	4,5 5,0 5,5 5,5
70	135/70R13 145/70R13 155/70R13 165/70R13 175/70R13 185/70R13 195/70R13	4,0 4,5 4,5 5,0 5,0 5,5 6,0	3,5 4,0 4,0 4,5 5,0 5,0 5,2	4,5 5,0 5,5 6,0 6,0 6,5 7,0
65	155/65R13 165/65R13 175/65R13	4,5 5,0 5,0	4,0 4,5 5,0	5,5 6,0 6,0
60	175/60R13 185/60R13 205/60R13	5,0 5,5 6,0	5,0 5,5 5,5	6,0 6,5 7,5
55	195/55R13	6,0	5,5	7,0
14 дюймов
82	145R14 155R14 165R14 175R14 185R14	4,0 4,5 4,5 5,0 5,5	3,5 4,0 4,0 4,5 4,5	5,0 5,0 5,5 6,0 6,0
80	175/80R14 185/80R14	5,0 5,0	4,5 5,0	5,5 6,0
70	165/70R14 175/70R14 185/70R14 195/70R14 205/70R14	5,0 5,0 5,5 6,0 6,0	4,5 5,0 5,0 5,5 5,5	6,0 6,0 6,5 7,0 7,5
65	155/65R14 165/65R14 175/65R14 185/65R14 195/65R14	4,5 5,0 5,0 5,5 6,0	4,0 4,5 5,0 5,0 5,5	5,5 6,0 6,0 6,5 7,0
60	165/60R14 175/60R14 185/60R14 195/60R14 205/60R14	5,0 5,0 5,5 6,0 6,0	4,5 5,0 5,0 5,5 5,5	6,0 6,0 6,5 7,0 7,5
55	185/55R14 205/55R14	6,0 6,5	5,0 5,5	6,5 7,5
15 дюймов
82	125R15 135R15 145R15 155R15 165R15 185R15	3,5 4,0 4,0 4,5 4,5 5,5	3,0 3,5 3,5 4,0 4,0 4,5	4,0 4,5 5,0 5,0 5,5 6,0
80	185/80R15	5,5	4,5	6,0
70	175/70R15 195/70R15 235/70R15	5,0 6,0 7,0	5,0 5,5 6,5	6,0 7,0 8,5
65	185/65R15 195/65R15 205/65R15 215/65R15 225/65R15	5,5 6,0 6,0 6,5 6,5	5.0 5,5 5,5 6,0 6,0	6,5 7,0 7,5 7,5 8,0
60	195/60R15 205/60R15 215/60R15 225/60R15	6,0 6,0 6,5 6,5	5,5 5,5 6,0 6,0	7,0 7,5 8,0 8,0
55	185/55R15 195/55R15 205/55R15 225/55R15	6,0 6,0 6,5 7,0	5,0 5,5 5,5 6,0	6,5 7,0 7,5 8,0
50	195/50R15 205/50R15 225/50R15	6,0 6,5 7,0	5,5 5,5 6,0	7,0 7,5 8,0
45	195/45R15	6,5	6,0	7,5
16 дюймов
65	215/65R16	6,5	5,5	7,5
60	225/60R16 235/60R16	6,5 7,0	6,0 6,5	8,0 8,5
55	205/55R16 225/55R16 245/55R16	6,5 7,0 7,5	5,5 6,0 7,0	7,5 8,0 8,5
50	205/50R16 225/50R16 235/50R16 255/50R16	6,5 7,0 7,5 8,0	5,5 6,0 6,5 7,0	7,5 8,0 8,5 9,0
45	195/45R16 205/45R16 225/45R16 245/45R16	6,5 7,0 7,5 8,0	6,0 6,5 7,0 7,5	7,5 7,5 8,5 9,0
40	215/40R16 225/40R16	7,5 8,0	7,0 7,5	8,5 9,0
17дюймов
55	225/55R17	7,0	6,0	8,0
50	205/50R17 215/50R17	6,5 7,0	5,5 6,0	7,5 7,5
45	215/45R17 225/45R17 235/45R17 245/45R17 255/45R17	7,0 7,5 8,0 8,0 8,5	7,0 7,0 7,5 7,5 8,0	8,5 8,5 9,0 9,0 9,5
40	215/40R17 235/40R17 245/40R17 255/40R17 265/40R17 275/40R17 285/40R17	7,5 8,5 8,5 9,0 9,5 9,5 10,0	7,0 8,0 8,0 8,5 9,0 9,0 8,5	8,5 9,5 9,5 10,0 10,5 11,0 11,0
35	245/35R17 265/35R17 335/35R17	8,5 9,5 11,5	8,0 9,0 11,0	9,5 10,5 13,0
18 дюймов
50	235/50R18	7,5	6,5	8,5
45	255/45R18	8,5	8,0	9,5
40	225/40R18 235/40R18 245/40R18 265/40R18	8,0 8,0 8,5 9,5	7,5 7,5 8,0 9,0	9,0 9,0 9,5 10,5
35	285/35R18 295/35R18	10,0 10,5	9,5 10,0	11,0 11,5
30	325/30R18	12,0	11,0	13,0
20 дюймов
40	245/40R20	9,0	8,0	9,5
35	275/35R20	10,0	9,0	11,0

Основные параметры дисков

Маркировка примерно будет выглядеть так: 7,5J×15 H2 5×100 ET40 d54.1, где:

Литой диск «Ягуара»

• 7,5 — посадочная ширина, обозначается в дюймах (возможно написание в маркировке в виде дроби).
• J — форма закраины боковой, при подборе она особо не учитывается.
• 15 — диаметр, измеряется в дюймах. Необходимо знать, что это не внешний диаметр, а тот, на который укладывается борт крышки.
• H2 — это шифровка (код) конструкции и количество маленьких выступов для сдерживания спада шины без камеры с диска — хампов. При выборе это не учитывается.
• 5×100 — это параметры крепления, разболтовка: количество отверстий для крепления, диаметр, на котором они расположены, по-другому — PCD.
• ЕТ40 — вылет колеса (диска) — это расстояние между шириной и наружной плоскостью диска (стенка которой прижимает диск к ступице), измеряется в мм.
• d54.1 — диаметр ступицы колеса, DIA, измеряется в мм.

Как узнать разболтовку колесных дисков самостоятельно

Что такое разболтовка колесных дисков, мы выяснили. Теперь разберемся, как правильно определить разболтовку колеса на конкретном автомобиле. Для этого существует несколько способов, каждый из которых предполагает определенный алгоритм действий.

Первая цифра в маркировке всегда означает количество крепежных болтов, которое определяется простым подсчетом. Диаметр под болты, обозначаемый второй цифрой, определить визуально намного сложнее.

Поэтому данный параметр разболтовки рассчитывается по простым формулам в зависимости от количества болтов:

• B=A×1,155, если количество болтов равно трем;
• B=A×1,414, если количество болтов равно четырем;
• B=A×1,701, если количество болтов максимально и равно пяти.

Здесь A — это расстояние между соседними крепежными отверстиями, которое измеряется обыкновенной линейкой или штангенциркулем для большей точности. Зная эту величину, можно легко посчитать диаметр B.

Следует сохранять максимальную точность в расчетах и замерах, поскольку возможные значения диаметров могут находиться достаточно близко друг к другу (например, 97 и 99 мм). При этом, колесо со значением 97 мм может оказаться несовместимым с креплениями под диаметр разболтовки 99 мм.

Помимо этого, важно правильно определить размер центрального отверстия под ступицу. Не рекомендуется измерять диаметр линейкой, поскольку это может дать слишком большую погрешность

Как правило, все основные параметры указаны в техническом руководстве к автомобилю либо выбиты на оборотной стороне колесного диска. Если имеется аналогичное запасное колесо, можно посмотреть параметры на нем, не снимая действующее.

Рекомендуем

«Параметры диска автомобиля: расшифровываем значения» Подробнее Однако на штампованных колесах зачастую параметры разболтовки не указываются, поэтому все данные можно узнать только из технической документации или у официального дилера автомобиля. Это нужно иметь в виду.

Ширина диска

Как правило, диаметр и размещение отверстий являются далеко не самыми главными параметрами при выборе комплектующих. При этом маркировка, указанная на обратной стороне изделия, понятна далеко не всем автомобилистам. Подбирая конструкции для собственного автомобиля, нужно обязательно определить возможную ширину для данного размера шин.

Ширина конструкции
Важно!
Если конструкции не будут соответствовать размерности шины, например, будут слишком узкие, или наоборот, широкие, тогда это может привести к деформации или повышенному износу.

Выбирая автомобильные диски, нужно учитывать размерность покрышки. С диаметром обычно бывает все понятно, например, на колесо диаметром 15 должна быть установлена покрышка размерностью R15. В основном проблема возникает из-за определения ширины покрышки и диска.

Как подобрать колесный диск под шину: инструкция и таблица размеров

Для многих автовладельцев актуальным является вопрос о том, как подобрать колесные диски: по модели автомобиля или в соответствии с размером шин.

Для ответа необходимо учитывать связанные между собой параметры:

• Одинаковая радиальность диска и резины, т. к. именно в этом случае они будут совместимы. Наиболее распространенными являются колеса с обозначениями от R13 до R20, где цифра указывает диаметр в дюймах.
• Одинаковая ширина, допустимы лишь незначительные отклонения по данному параметру. Для обозначения ширины используется буква J, сама ширина измеряется в дюймах. Диапазон может варьироваться в пределах 5J-6J, что в миллиметрах будет соответствовать шине шириной 175 мм, 5,5J-7,0J означает 215 мм, 6,0J-7,5J – 225 мм, 7,0J-8,5J – 245 мм. Следовательно, ширина обоих элементов колес взаимосвязана.
• Еще одним важным параметром является профиль резины, влияющий на размер колеса в сборе. К примеру, при радиусе R17 на «Лада Калина» можно установить шины, имеющие профиль высотой 40–45 мм, т. к. колесные арки позволяют использовать такие максимальные размеры колеса. В то же время на Toyota Land Cruiser 200 можно без проблем поставить шины, имеющие профиль 100 мм.
• Современные производители выпускают исключительно бескамерную резину, снижающую вероятность ДТП при ее проколе. За счет специальных жестких ребер на покрышке и дисковом ободе исключается пропускание воздуха при соприкосновении резины со сталью. Но для такой резины нужно подобрать подходящий колесный диск, что не всегда просто.
• Любители езды по бездорожью пользуются бедлоками, которые представляют собой мощные стальные диски на болтах, прижимающие резину с внутренней стороны колеса. Бедлоки не позволяют шине соскочить с колесного обода даже при низком давлении.

Решая, как подобрать колесный диск, возьмите с собой шину или запишите ее основные характеристики, тогда вы сможете с легкостью подобрать нужное колесо.

А теперь – таблица соотношения дисков и шин.

Чтобы вам было легче подобрать колесный диск в соответствии с имеющимися покрышками, приведем данные самых распространенных геометрических характеристик колес:

Высота резины	Размер резины	Оптимальная ширина диска в дюймах	Минимальная ширина диска в дюймах	Максимальная ширина диска в дюймах
R13
80	155/80/R13	4,5	4,0	5,5
70	165/70/R13	5,0	4,5	6,0
65	175/65/R13	5,0	5,0	6,0
60	185/60/R13	5,5	5,5	6,5
55	195/55/R13	6,0	5,5	7,0
R14
80	175/80/R14	5,0	4,5	5,5
70	185/70/R14	5,5	5,5	6,5
65	185/65/R14	5,5	5,5	6,5
60	195/60/R14	6,0	5,5	7,0
55	205/55/R14	6,5	5,5	7,5
R15
80	185/80/R15	5,5	5,5	6,0
65	195/65/R15	6,0	6,5	7,0
55	205/55/R15	6,5	6,5	7,5
50	205/50/R15	6,5	6,5	7,5
45	195/45/R15	6,5	6,0	7,5
R16
60	225/60/R16	6,5	6,0	8,0
55	235/55/R16	7,0	6,0	8,0
50	205/50/R16	6,5	5,5	7,5
45	205/45/R16	7,0	6,5	7,5
40	225/40/R16	8,0	7,5	9,0
R17
55	225/55/R17	7,0	6,0	8,0
50	215/50/R17	7,0	6,0	7,5
45	235/45/R17	8,0	7,5	9,0
40	255/40/R17	9,0	8,5	10,0
35	265/35/R17	9,5	9,0	10,5
R18
50	235/50/R18	7,5	6,5	8,5
45	255/45/R18	8,5	8,0	9,5
40	265/40/R18	9,5	9,0	10,5
35	295/35/R18	10,5	10,0	11,5
30	325/30/R18	12,0	11,0	13,0
R20
40	245/40/R20	9,0	8,0	9,5
35	275/35/R20	10,0	9,0	11,0

Подобрать колеса, используя таблицу, не составит проблем даже для начинающего автовладельца.

Hyundai Creta GS 2020 1.4 CRDi

Рынок сбыта: Рынок Юго-Восточной Азии (SAM)Поколение: GSДвигатель: D4FC, I4, ДизельМощность: 90 л.с. (66 кВт)Комплектации: E+, S

Параметры разболтовки колёсных дисков

PCD (количество отверстий x диаметр окружности)	5×114.3 мм
Диаметр центрального отверстия (DIA)	67.1 мм
Крепеж	M12 x 1.5
Типа крепежа	Гайка

Шины	Диски	PCD	Dia	Давление
205/65 R16 95H Заводской комплект	6Jx16 ET43	5×114.3	67.1	2.3
215/60 R17 96H Тюнинг	6.5Jx17 ET49	5×114.3	67.1	2.3
215/50 R18 93V Тюнинг	6.5Jx18 ET49	5×114.3	67.1	2.5

Какие размеры колёс рекомендует устанавливать производитель

На автомобиль Hyundai Creta GS 2020 1.4 CRDi в базовой комплектации устанавливаются колесные диски с размерностью 6Jx16 ET43 в сборе с шинами 205/65 R16 95H. Где:

• 6J — ширина обода в дюймах;
• 16″ — посадочный диаметр резины в дюймах;
• ET43 — вылет диска в миллиметрах.

Маркировка шины транспортного средства 205/65 R16 расшифровывается следующим образом:

• 205 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
• 65 — высота профиля в процентах от его ширины;
• R — радиальная навивка корда;
• 16 — посадочный диаметр шины в дюймах.

Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 95H:

• 95 — максимально допустимая нагрузка на шину 690 кг;
• H — максимально допустимая скорость автомобиля 210 км/ч.

Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.

При этом разболтовка у всех типов колес одинаковая — 5×114.3. Таким образом все диски крепятся на пять болтов и расстояние между ними ровно сто четырнадцать целых и 30 сотых миллиметров. Диаметр ступицы у авто 67.1 мм.

Стандартное давление шинах — 2.3 МПа.

Характеристики колёсных дисков на примере радиальности R14

Водитель должен знать, что любой колёсный диск имеет предельно допустимые параметры в зависимости от диаметра его обода, так как показатели, выходящие за эти границы в большую или меньшую сторону, просто не встречаются в обычной жизни. Если рассмотреть данные соотношения на примере колёсного диска с радиальностью R14, можно выделить следующие допустимые показатели всех остальных параметров:

• Данная размерность ставится исключительно на компактные маломощные автомобили, сверловка, или показатель PCD, не должен превышать 65-70 мм, и, как правило, составляет 56,1 мм или 66,1 мм, однако встречаются и некоторые промежуточные варианты диаметров.
• По тем же причинам колесо не крепится при помощи 6 и более шпилек, а их длина не должна превышать 120 мм. Таким образом, диапазон величин разболтовки составляет от 4 до 5 шпилек длиной 90-120 мм на каждую.
• Ширина обода для таких колёс колеблется в пределах 4,5-5,5 дюймов.

Маркировка размерности на дисках

• Как правило, малогабаритные авто не требуют повышенной устойчивости, так как не обладают слишком высокими динамическими характеристиками. Это означает, что вылет колес должен быть отличным от нуля, а изделие полностью скрывается под колёсной аркой. Так, допустимый диапазон показателей ЕТ варьируется от 15 до 45 мм или от 1,5 до 4,5 см.
• В отдельных случаях на эксклюзивных или нестандартных машинах применяются показатели геометрических величин, отличные от указанных выше диапазонов. Чтобы их заменить, водителю необходимо сделать спецзаказ или обратиться напрямую в представительство автомобильного концерна.

Важно!
Все указанные параметры для дисков с диаметром 14 дюймов можно вычленить и для всех прочих показателей радиальности, каждая из которых ставится на определённый класс авто, зависит от своих параметров и имеет индивидуальные величины геометрических характеристик.

Автомобильный концерн самостоятельно определяет посадочный размер диска, и это основано на множественных инженерных расчётах прочности и устойчивости, а также на их основе выделяется коэффициент запаса, на основании которого и рождаются допуски и отклонения.

Разболтовка диска под 5 шпилек

Это означает, что оригинальные диски, которые стояли на автомобиле при его выходе с производственной линии, являются единственным изделием с допустимой разболтовкой и сверловкой. Для точного определения параметра PCD водителю необходимо просто демонтировать диск со ступицей и изучить на его обратной стороне маркировку, которая помимо геометрических параметров может содержать иные важные сведения.

Многие колёсные диски также рассчитаны на определённую нагрузку, которую можно оказать на колесо, и от неё зависит также грузоподъёмность транспортного средства. Кроме того, стандартные диски могут деформироваться при интенсивной эксплуатации, если в покрышках будет нагнетаться давление, выходящее за пределы допустимых показателей.

Что надо знать при покупке дисков и шин для легкового автомобиля?

При покупке дисков для легкового автомобиля необходимо знать несколько параметров:

1. Диаметр диска (D) ( в дюймах).

2. Ширина диска (B) ( в дюймах).

3. Диаметр центрального отверстия (DIA) (в мм.).

4. Вылет (ET) (в мм.).

5. Количество отверстий и диаметр на котором расположенны центры этих отверстий (PCD) .

Эту информацию можно посмотреть в инструкции по эксплуатации на Ваш автомобиль или по дискам, которые были установленны на заводе.

После того как Вы выбрали диски к ним надо купить шины летние или зимние, в зависимости что Вам надо.

Здесь выбор осуществляется по 3 параметрам, два из них жёсткие: это внутренний диаметр шины и ширина шины, должны строго соответствовать размерам диска, а вот высота профиля позволяет небольшие вариации. Но и здесь лучше придерживаться заводского размера шины, что бы не искажались показания спидометра и пробега.

Система обозначений автомобильных дисков, шин, а также таблица соответствия размера шины- размеру диска приведены ниже.

Система обозначения автомобильных дисков

.
Например: 5,5Jx14H2 ET49 PCD:4/100  d 56.6 5.5 — Ширина диска в дюймах (B).

14 — Диаметр диска в дюймах (D).

4/100 — Количество болтов (или гаек) в нашем случае 4. Диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 100 мм.

PCD — диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах).
Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.

При необходимости PCD — можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля):
— у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние  между центрами дальних отверстий нужно умножить на коэффициент 1.051.
— у дисков с 4 (четырьмя) крепёжными болтами (или гайками): значение  PCD равно самому расстоянию между центрами дальних отверстий.

ET 49  — Вылет (или вынос) диска, измеряется в мм. и в нашем случае он равен 49 мм. Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска.
Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы — DEPORT, производители из других стран обычно пользуются английским OFFSET.

Вылет «положительный», если привалочная плоскость не переходит за воображаемую плоскость. Вылет «отрицательный», если привалочная плоскость переходит через воображаемую плоскостьd 56.6 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 56.6 мм.

J и H2 — символы. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). А H2 — это код конструкции хампов (hump) — кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (вариаций много: H, FH, AH…). Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов;

hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они  улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.

На диске также может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0307 означает, что диск выпущен в 3 неделю 2007 года.
– SAE, ISO, TUV — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
— PCD 100/4 – присоединительные размеры;
— MAX PSI 50 GOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.

Система обозначения автомобильных шин

На рисунке выше показана шина с маркировкой

185/70 R14 92T, где:18570   R1492индекс нагрузки шины

T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.

Где посмотреть маркировку дисков и что она обозначает

Маркировка колесного диска наносится непосредственно на колесо и может располагаться:

• на лицевой стороне
• на оборотной стороне
• на ободе (крайне редко)

Преимущественное место расположения маркировки – оборотная сторона диска, так как дополнительные символы не портят внешний вид.

Место расположения маркировки

Маркировка наносится в соответствии с едиными стандартами Евросоюза UN/ECE 124.

Например, маркировка имеет следующие параметры: 7,5J х 15 H2 5х100 ЕТ 40 DIA 54,1. Это обозначает, что:

1. Ширина обода (расстояние между краями обода) диска составляет 7,5 дюймов. Данный параметр учитывается при выборе покрышки.
2. Форма закраины обода J. Параметр определяется в соответствии с радиусом закругления обода, формой контура, высотой и углом наклона полок. На иных транспортных средствах могут встречаться и иные модификации:

• Р
• D
• B
• K
• JK
• JJ и так далее

1. Монтажный диаметр (в примере 15 дюймов) определяет радиус диска. Данный параметр должен полностью соответствовать диаметру покрышки.
2. С двух сторон обода располагаются кольцевые выступы (Н2). На иных автомобилях могут быть:

• один выступ (Н)
• выступы плоской формы (FH)
• ассиметричные выступы (АН) и так далее

1. Колесо крепится при помощи 5 болтов, расположенных на окружности диаметром 100 мм.
2. Величина вылета – 40 мм.
3. Диаметр ступичного окна составляет 54,1 мм.

Расшифровка размерности колёсного диска

Как было сказано выше, на всех оригинальных дисках автолюбитель может прочитать маркировку, то есть строку, в которой зашифрована размерность данного изделия.

Так, для того чтобы правильно расшифровать эти надписи, ниже приводятся некоторые конкретные примеры, которые автолюбитель может увидеть на своих колёсных дисках.

• Владелец «Лады», задумавший поменять колёса на более презентабельные, как правило, видит на диске надпись 5,5J x 15 ET42 d56,1 4×98, что обозначает диск колёсный с шириной обода 5,5 дюймов, формой кромки J, неразборный (показатель «х»), с радиальностью 15 дюймов, положительным вылетом колеса в 42 мм, диаметром посадочного отверстия (сверловкой) 56,1 мм, крепящийся на 4 шпильки по 98 мм каждая (показатель разболтовки).
• Буква J, в зависимости от класса, массы и модели транспортного средства, может быть заменена на JJ, K, JK, B, P или D, что должно соответствовать маркировке приобретаемого диска.

Определение вылета колеса

Также на колесе может быть обозначение хампа или Н, например, 6,0J x 17 Н2 ET38 d65,1 5×112. Хамп обозначает специальные выступы вдоль бортов диска, при помощи которых повышается надёжность крепления резины к металлу

Так, этот показатель может быть замаркирован, как Н — одинарный хамп, с одной стороны колеса, Н2 — двойной, соответственно, с обоих краёв или Х (усечённый хамп).
Кроме того, для водителей минивенов, пикапов и прочих автомобилей, предназначенных для перевозки грузов свыше 900 кг, очень важно приобрести высокопрочные изделия, которые смогут выдержать значительные нагрузки.

Именно для этого на дисках, предназначенных для установки на таких авто, указываются показатели максимального загружения, которые выражаются в виде надписи Max Load 2000Lb. Здесь данный показатель означает, что диск способен выдержать нагрузку в 2000 фунтов, а после перевода в более удобные для наших соотечественников единицы — 910 килограммов.

Кроме того, важный показатель прочности изделия — это характеристика максимального давления в шинах, и на диске, как правило, пишут такую величину, как Max PSI 50 Cold, то есть максимальный показатель давления в покрышках не может превышать 50 фунтов на каждый квадратный дюйм, или после перевода — 3,5 килограмм на квадратный сантиметр.

Приписка Cold означает, что подобные замеры нужно проводить исключительно на охлаждённом колесе, потому что, как известно, при нагревании, например, в жаркую погоду, газ внутри колеса расширяется и оказывает более сильное воздействие на резину изнутри. Соответственно, совместно с размягчением полимерного материала от высокой температуры, при эксплуатации перекачанных колёс высок риск их разрыва, что может привести к аварии на дороге.

Последнее, что можно прочитать на колёсном диске — это такие буквы, как SAE, TUV, ISO или РОСТЕСТ, и все эти характеристики означают показатель качества изделия, то есть, что оно прошло обязательную сертификацию после ряда тестовых испытаний на специальных стендах и в полном объёме соответствует предъявляемым к нему российским и международным стандартам.

Важно!
 Кроме того, на оборотной стороне колеса нередко штампуются такие сведения, как год и месяц его производства, что позволяет покупателю определить, как долго продавец пытается реализовать товар, а также наименование производителя и страну изготовления, что опять же даёт возможность удостовериться в качестве, так как, например, диски Vossen не смогут изготавливаться в Китае или России, и человек увидит, что перед ним не оригинал, а реплика сомнительного качества.

Маркировка параметров на диске

Мнение автолюбителей про разболтовку колесных дисков

1. «Машина сразу стала собраннее и жестче» Пользователь поставил на свою машину колеса 6,5х15 ET38 с шинами 195х65. Автомобиль сразу стал выше, однако при езде по неровностям передние колеса начали цеплять подкрылки в местах соединения крыла с бампером. Автор решил установить новые стойки с проставками и посмотреть на поведение машины, проехав груженым 200 км. Новые стойки от Ардео вместо старых изношенных сделали автомобиль более собранным и жестким. Рулить машиной стало легче, и крупные ухабы проходятся более аккуратно. Хотя мелкие неровности все-таки начали более отчетливо ощущаться.
2. «Не пытайтесь натянуть не родные колесные диски!» Относительно разболтовки пользователь категоричен и не советует ставить, например, колеса 98×4 на автомобиль под 100×4. Результат в любом случае будет плачевным — болты нормально не затянутся, колеса начнут бить. В качестве отрицательного примера приводятся владельцы иномарок с параметрами 100×4, пытающиеся менять штатные колеса на отечественные с разболтовкой 98×4. Если неизвестна сверловка автомобиля, автор рекомендует ее узнать у продавца авто.
3. «Лучше не рисковать и приобрести колесные диски с правильной сверловкой!» «Колесные диски с правильной сверловкой — слишком ответственный узел, риск здесь обязан быть минимальным!» — так считает пользователь.

   Убеждение в том, что колеса можно точно отцентровать по шпилькам, ошибочно. Приведем другую цитату автора: «Диск точится в центрах, впрочем, как и ступица. Даже в жигулях с живыми стоковыми железными дисками колесо очень четко встает по центральному отверстию и фаске на полуоси или ступице. На досуге подумайте, почему рекомендуется гайки/болты на колесе в диагональном порядке затягивать.»

Определяем разболтовку

Самой простой процедурой является установление первого показателя. Считаем количество болтов на заводском диске – и он перед вами. Несколько труднее придется со вторым, тут уже понадобятся измерения, формулы и вычисления, для успешности которых придется достать штангенциркуль. Общая формула элементарна:

А = В х const

, гдеА – расстояние между соседними болтами (измеряется от наружной стенки одного до аналогичной стенки другого плюс диаметр самого отверстия для крепежа),В – искомая величина, а const зависит от количества болтов. Для 3-х она составляет 1,155; для 4-х – 1,414; для 5 – 1, 701.
