Разрезная шестерня: что это, установка и регулировка

Роль разрезной шестерни в конструкции распредвала двигателя

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

При проектировании деталей двигателя не учитываются погрешности оборудования, выполняющего их изготовление. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа. Такой деталью является шестерня распредвала. Дело в том, что она смещает фазы газораспределения на допустимую погрешность, равную, примерно, 10 %. Однако данные отклонения влияют на эффективность работы мотора и в большинстве случаев снижают номинальную мощность. Это объясняет то, что многие двигатели, выпущенные одним и тем же заводом, могут иметь различные характеристики.

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

Установка спортивного распредвала уже предполагает стремительное улучшение работы двигателя на различных оборотах, так как он имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов. Комбинация такого распредвала с разрезной шестерней позволяет увеличить мощность мотора еще на три процента.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;

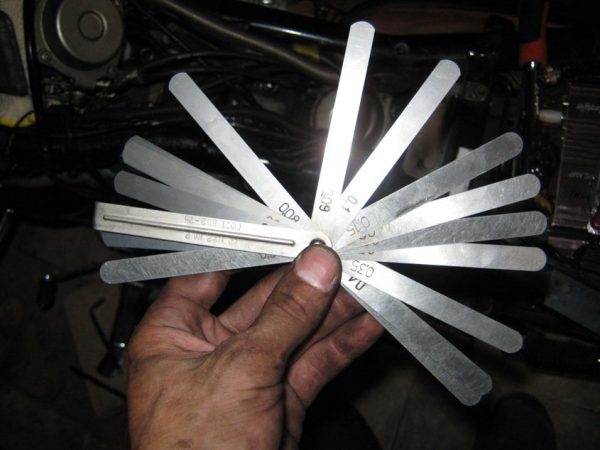

• щуп 0,15 мм.

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

источник

Видео по теме:

На автомобиле ВАЗ 2114 датчик распредвала необходим для нормального функционирования системы впрыска топлива. Его также называют датчиком фаз. Причина — именно он показывает бортовому компьютеру, в какой фазе находится система газораспределения (впуск, выпуск). Благодаря этому несложному устройству получается достигнуть максимально точной подачи топливовоздушной смеси в камеры сгорания. От того, как работает датчик, зависит оптимальное соотношение бензина и воздуха в смеси, а также момент зажигания. Давайте более подробно рассмотрим датчик положения распредвала ВАЗ 2114, узнаем о типичных поломках и методах их исправления.

Как поступить с двигателем 11183?

Ясно, что обязательным этапом тюнинга мотора 11183 будет замена ЭБУ. Всё просто: штатный блок М74 прошить нельзя, а вот «Январь 7.2» – хорошее и проверенное временем решение. Придётся отказаться и от опции «Е-Газ», а значит, заменить дроссельный узел и ресивер.

Всё, что пришлось выбросить

Детали впускного тракта были позаимствованы у двигателя 2111. Была установлена педаль «под трос», и мотор стал выглядеть по-человечески.

С контроллером «Январь» всё работает неплохо, но штатная прошивка – это не вариант, если был заменён распредвал. А он, в свою очередь, обладает параметрами:

• Ширина фазы выпуска – 104 ;
• Ширина фазы впуска – 109 ;
• Угол открытия на выпуске – 272 ;
• Угол открытия на впуске – 268 ;
• Ход клапанов (выпуск/впуск) – 9,5/10,1 мм.

После установки нового вала мотор стал «втыковым». Впрочем, на хэтчбеке 2114 увеличение мощности почти всегда сопряжено с компромиссом. В данном случае пришлось пожертвовать надёжностью. Что улучшилось:

• Максимальный крутящий момент возрос на 14 Н*м ;
• Мощность тоже повысилась – был пройден предел в «90 сил».

Кстати сказать, любой тюнинг приводит к снижению долговечности. Делайте выбор.

Монтаж шестерни распредвала

Чтобы добиться увеличения мощности на определенных оборотах, можно проделать следующие операции:

1. Ослабьте болты разрезной шестерни и поверните распределительный вал в ту же сторону, в которую вращается коленчатый. Таким образом, происходит смещение фазы газораспределения: впускной клапан будет открываться позже, а соответственно и позже закрываться. Данная настройка позволяет вам добиться увеличения тяги двигателя, при работе на низких оборотах или близких к средним.
2.  Если повернуть распределительный вал против движения коленчатого вала, то получится, что клапан будет открываться раньше, а значит, камера сгорания получит больше смеси, если мотор будет работать на повышенных оборотах. Таким образом, можно очень сильно поднять мощность двигателя, но не максимальную скорость.
3. Выполняя данную регулировку, не стоит слишком сильно увлекаться этим процессом. Дело в том, что работа распредвала циклична, а значит, слишком большой угол его порота может и вовсе погубить двигатель. Допускается регулировка в диапазоне от 3 до 4 градусов по окружности, что равняется, примерно, половине зуба шестерни.
4. Если ваш автомобиль оснащен карбюраторным двигателем, то после каждой регулировки необходимо снова правильно выставлять угол опережения зажигания. Дело в том, что трамблер таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно ведет к сбросу настроек системы зажигания.

Что касается 16-ти клапанного двигателя, то тут тоже ничего нет сложного, однако состав действий немного меняется:

1. Вначале, 1 и 4 цилиндр устанавливаются в верхнюю мертвую точку, а после этого необходимо надеть ремень ГРМ. Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же метки, как и старых.
2. Для регулировки в этот раз вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальной планке, установленной в клапанном механизме двигателя.
3. Когда поршень находится в верхней мертвой точке, данные индикаторы должны показывать перекрытие клапанов. Такая величина отображается в виде чисел и должна равнять нулю. Если этого не произошло, то производится регулировка положения распределительных валов в соответствии с инструкцией выше.

Данный принцип применяется и для двигателя «Жигулей». Для этого также устанавливают планку и выставляют 1 и 4 цилиндры на их верхнюю мертвую точку. После этого происходят точно такие же регулировки.

Вот зачем нужна разрезная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автолюбитель, имеющий базовые представления о принципе работы двигателя внутреннего сгорания.

Лада 2106 Шестироки › Бортжурнал › Замена цепи и звёзд ГРМ (ДВС 2103 1.5)

Вообщем-то пришло время замены цепи, т.к на холодную двс можно сказать оглушал, на горячую ехал не так как хотелось бы, то бишь тяги не было уже да и сальник колена бежал. Все способствовало к ближайшему ремонту. Итак, начну рассказывать как менял, и да, сразу скажу, я менял как мне было удобно, можно было без некоторых пунктов, я помечу где можно без этого. Вообщем изначальный список что планировалось: -снятие лобовой и учёт того что 100% нужно менять; -поменять радиатор с алюминиевого на медный; -поменять патрубок нижний; -поставить другой б/у генератор(не стал, т.к лень уже было; -регулировка клапанов(по звуку «ещё походит», но скоро думаю все же нужно будет отрегулировать);

Начнем с того что я освободил рабочее место для удобства

Картина того что наделал расфигаренный сальник колена

Это был первый день, а точнее 1-1.5 часа первого дня, т.к я увидел что храповик такого размера, ключа которого у меня нету, в итоге он был на 38.

Снятие лобовой на учёт «может звёзды ещё походят?», Но нет, не походят, совсем и не близко, натяжитель и башмак в очень хорошем состоянии, башмак таки вообще будто новый.

Далее снял клапанную, ну это уже просто что бы потом не снимать, и проверил успокоитель, успокоитель вроде бы и живой, НО, у меня есть новый, почему не поменять?

Вообщем-то второй день часа полтора-два закончился

Далее я уехал за запчастями, и так случилось что нужно было немного по городу помотаться.

Третий, но не завершающий день, т.к я делал это первый раз да и меня не особо это торопило, делал в своем темпе и как было удобно мне.

Снял звёзды, и цепь, сначала снял для удобства башмак, потом снял звезду маснянного насоса, потом снял звезду распреда, потом опустил цепь, и она свалилась в поддон, «ммм думаю я в масле, не сгниет», шучу конечно, вытащил и сравнил с новой, растяжка примерно на 4-5мм, фотографии нету, т.к руки все в масле и жирные, не очень комфортно было. Поставил новую звезду колена, самое главное это в поддон не уронить шпонку колена (я не уронил, но сказать имеет место быть). Выставил колено по меткам, удобно крутить 22 ключем,

Далее обезжирил и приклеил натяжитель, вернул башмак на место, и ответкой через верх поднатянул башмаком, ослабил и стрельнул натяжителем и сразу затянул, все огонь натяжка есть. Время покрутить и проверить натяжку. Кручу 2 полных оборота колена, и тут бац у меня ни где ничего не совпадает, ну все думаю «жопа приехала», кручу колено до метки и вижу что и там и там метка совпала. *Чешу репу*, думаю покрутить ещё, 2 полных оборота -совпало, ещё в большем недоумении, кручу ещё раз и ещё 4 круга по 2 оборота, и на всех совпадает, все четенько и ровно, ну думаю огонь, все таки не рукожоп) Мою немного лобовину и вклеиваю сальник.

Обезжирил, и намазал герметиком и прокладку из бумаги, ещё раз все обезжирил, клею и затягиваю, огонь все успешно, правда поругался матом из-за 3х болтов поддона, но ничего обманул систему и через отверстия в защите, длинной битой и двумя удлинителями я попал, причем сразу по резьбе и все хорошо, все нажиулил и затянул, ну не до «усеру», что бы ничего не сорвать и держалось, все огонь думаю. Спросил у нашего драйвовца о клапанах, вообщем было принято решение если машина ездила и ничего не тревожило, можно не регулировать, на самом деле просто хотелось уже собрать и запустить. Пошел ближе к этому, приклеил клапанную, обязательно все обезжирил и приклеил.

Разрезная шестерня распредвала: для чего нужна? » АвтоНоватор

Какую шестерню ГРМ выбрать на Вектру и как определить ее износ?

Для высоких оборотов — поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува. То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Следует отметить, что при управлении клапанами с помощью одного распредвала можно вести речь о эффективной настройке ФГР или только для впускных что мы с вами только что проделали или для выпускных клапанов. Монтаж разрезанной шестерни рекомендуется по 2 причинам: Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его.

Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике в люке картера сцепления против среднего деления шкалы.

Причем шаг настройки калибруется на десятые доли градуса. ФГР обычно изображают в виде круговых диаграмм. Впускной клапан начинает открываться до достижения поршнем ВМТ, пока еще идет такт выпуска и поршень движется вверх, вытесняя из камеры сгорания отработавшие газы.

Монтаж разрезанной шестерни рекомендуется по 2 причинам: При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. Для компенсации такой погрешности в нашей лаборатории практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17o по коленвалу.

Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту.

Необходимо совместить точку мах перекрытия клапанов с ВМТ. Для этого распредвал поворачивается на 8o рис 2. Необходимо также учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах, ухудшает наполнение цилиндров — выхлопные газы проникают во впускной коллектор и сильно обедняют свежую смесь.

То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Причины для установки разрезной шестерни На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла.

Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента.

Настройка разрезной шестерни распредвала Как правило, шестерня распредвала настраивается по индикатору часового типа для перекрытия впускного и выпускного клапанов в момент, когда поршень в ВМТ высшая мертвая точка. Разрезная шестерня распредвала может настраиваться в зависимости от того, что вы хотите получить от двигателя.

Это может быть режим для обычного движения с увеличением крутящего момента на средних оборотах. Методика настройки разрезной шестерни Конечно же, вам понятно, что в рамках одной темы невозможно описать методики настройки разрезной шестерни распредвала на все типы двигателей.

Теория ДВС: Как настроить разрезную шестерню на ВАЗ-2101-07

Но, принцип будет предельно понятен. Представим вам методику настройки разрезной шестерни на двигателе ВАЗ — 8V.

При производстве двигателей допускается небольшое отклонение размеров деталей механизма газораспределения и кривошипно-шатунного механизма. За счет этого фазы газораспределения (ФГР) двигателя одной модели могут отличаться от номинальных. Иногда погрешность может быть в пределах одного зуба на шестерне, что негативным образом сказывается на работе силового агрегата. Чтобы компенсировать эту погрешность рекомендуется установить регулируемые шестерни распредвала.

Для чего нужна разрезная шестерня распредвала? Методика настройки

Для чего нужна разрезная шестерня?
Методика настройки на двигателе ВАЗ 2108 – 2110 8V
Методика настройки на двигателе ВАЗ 2110-2112 16V
Методика настройки на двигателе ВАЗ ‘классика’ 8V

Соблюдение эффективных фаз газораспределения обеспечивает оптимальные характеристики силового агрегата. Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее – ФГР) – периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм. Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0&deg, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17&deg по коленвалу. Как следствие – заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

1. Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
2. Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
3. Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
4. При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

В автомобиле есть масса интересных деталей, о которых знают только автомеханики или люди, сильно увлеченные техникой. Одна из таких деталей – разрезная шестерня. Об этом элементе также знают любители тюнинга. Давайте узнаем, что это за деталь, и для чего она нужна.

Замена

• ключи на 10, 13, 17;
• ключ для вращения ролика;
• плоская отвертка;
• баллонный ключ;
• домкрат;
• немного моторного масла для смазки натяжного ролика.

1.Автомобиль устанавливаем на ровном месте, включаем передачу.

2.С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

3.Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

4.Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

5.Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

6.За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.

7.Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

8.С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.

9.Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

10.С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

11.За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.

Преимущества разрезной шестерни ГРМ ВАЗ 2101 — 2107:

• оптимизации фаз распределения газовых потоков;
• точная настройка синхронизации кулачков распредвала;
• свободная регулировка шестерни;
• отсутствие необходимости снятия большого количества деталей для корректировки фаз;
• высокая степень точности настройки на оптимальную отдачу мощности;
• при правильных действиях значительно увеличивается крутящий момент.

Регулируемая шестерня является инженерным чудом, удовлетворяя самые жёсткие условия эксплуатации силового агрегата. В качестве материала изготовления шестерни используют высококачественные заготовки механической обработки с точными допусками, оптимизирующими диапазон мощности двигателя.

Высокая точность изготовления зубьев обеспечивает максимальную прочность, надёжность и исключает преждевременный износ.

Наверняка каждый второй водитель задумывался об улучшении работы двигателя своего автомобиля. Одни устанавливают турбокомпрессоры, другие занимаются расточкой коленвала. Способов тюнинга в настоящий момент существует достаточно много. Не исключением является и установка спортивного распредвала на головку блока цилиндров

Однако данное мероприятие, чаще всего сопровождается установкой еще одной не менее важной детали – это разрезная шестерня распредвала. Сегодня вы узнаете, что это такое, для чего применяется и как ее правильно установить и отрегулировать

Установка нового ремня

Дальше возникает вопрос: как поставить ремень ГРМ на ВАЗ 2110 8 клапанов. Работа проводится в противоположном порядке.

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих шагов:

Идет фиксация натяжного ролика
Сразу обращается внимание на расположение отверстий под ключ. Они направляются в наружную сторону.
Чтобы провести установку ремня ГРМ ВАЗ 2110 8 клапанов его нужно одеть на шкив коленчатого вала
В эту же систему включается насос охлаждающей жидкости и натяжной ролик

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ. Для проведения этой работы используется отвертка

Ее необходимо установить между штырями, которые вкручиваются в ролик. Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется.

Дальше необходимо сделать регулировку натяжки ремешка. Вращательные движения коленчатого вала ведутся против направления перемещения часовой стрелки. Нормальное напряжение составляет величину 1,5-2 кг. Если отсутствует специальный прибор, то проводится ручной способ проверки. Свободный участок ремня обхватывается двумя пальцами: большим и указательным. Силы должно хватить для разворота ремня под углом 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно еще проверить качество проведенной работы. Для этого заводится двигатель и прослушивается. Не должно быть посторонних шумов. Их присутствие говорит о сильной натяжке ремня. Для этого крепление ролика ослабляется, а сам он прокручивается в левую сторону на 10-15 градусов. Поле этого система закрепляется.

ВАЗ-2108-21099

Итак, первым делом на шестеренке отмечают точки на подвижной и неподвижной части. Они нужны, чтобы выполнить правильный монтаж – все операции такие же, как и в случае со стандартной деталью. Далее, после того как нанесены точки, ставится на место разрезная шестерня. Установка ее ничем не отличается от стандартной. Затем можно надевать на только что установленную деталь ремень.

Важно несколько раз проверить, что метки полностью совпадают. Для получения оптимальных характеристик необходимо вести контроль за степенью открытия клапанов

Данный показатель строго определен и задан на этапе проектирования конкретного распределительного вала. Если клапаны открыты на большую от паспортных данных величину, тогда ослабляют болты на шестеренке, которые расположены снаружи. Затем проворачивают распределительный элемент к внешней половине разрезного таким образом, чтобы параметр можно было без труда отрегулировать.

Когда удастся правильно выставить нулевое положение распределительного вала, необходимо выполнить более точную настройку фаз. Если верхний вал поворачивают в сторону вращения нижнего (коленчатого), таким образом увеличивают тягу. Крутящий момент будет доступен в среднем и низком диапазонах

Если разрезная шестерня распредвала (ВАЗ-2108 или другая модель авто, не столь важно) и непосредственно вал будут повернуты в сторону, обратную вращению коленчатого, то вырастает мощность

Выполняя эту процедуру коррекции, важно не уйти от изначальной точки больше, чем на половину зуба на шкиве. Если шестерню регулируют для карбюраторов, то после каждой манипуляции с валом требуется коррекция угла зажигания

В противном случае будут наблюдаться перебои в работе системы.
