Развал схождение на ваз-2107 своими руками: подготовка, описание, фото

Регулировка развала схождения пошагово по нитке на ВАЗ 2107

Прежде чем проверить развал, водителю нужно сначала выбрать ровное место. Затем надо сесть в машину, проехаться немного взад и вперед, проверить положение колес, они должны быть выставлены прямо. После этого можно выйти из машины и прожать подвеску машины вниз 2–3 раза.

Устанавливают отвес

Если вы решили отрегулировать развал-схождение по нитке, тогда возьмите нить, отвес, штангенциркуль. Прикрепите нить с отвесом так, чтобы она проходила вертикально через центр колеса. Возьмите штангенциркуль, выдвиньте его нижнюю часть и замерьте расстояние от нитки до края обода сверху и снизу. Разница между расстояниями и будет показателем развала. Если нет штангенциркуля, измерьте расстояние обычной линейкой.

Измеряют штангенциркулем расстояние

Если получается, что разница между нижней и верхней точками колес равна не более 3-4 мм, то вы укладываетесь в верхний порог нормы для заднеприводных автомобилей. Если автомобиль переднеприводной, то разница не должна превышать 1 мм.

При необходимости регулировки ослабьте гайки крепления поворотного кулака, сдвиньте поворотный кулак в необходимую сторону, затем хорошо затяните все крепления.

Для контроля проведите такие же измерения, повернув колеса в крайнее правое и крайнее левое положение.

Под нить устанавливают брусок

Для проверки схождения проводим те же подготовительные процедуры, что и при регулировке развала. На следующем этапе необходимо закрепить нитку за переднее и заднее колесо так, чтобы она проходила через центр колес. Если мешают подкрылки, их необходимо демонтировать.

Нить должна прикасаться к покрышке в двух точках

Стоит отметить, что на ВАЗ 2107 колея задних колес уже, чем передних, поэтому, чтобы точно отрегулировать схождение, необходимо под нитку подложить брусок толщина которого равна 22 мм или два спичечных коробка сложенных плашмя, и провести нить поверх. Рулением добиваются того, чтобы нить касалась передней покрышки спереди и сзади. Если касания удалось добиться, то регулировать ничего не нужно.

Регулировка с другой стороны

После этого закрепите нитку с противоположной стороны, но под нитку на заднем колесе подложите кроме бруска на 22 мм еще один толщиной 6 мм или же подложите третий спичечный коробок. В конечном итоге водитель должен обязательно проверить состояние нитки, чтобы она касалась переднего колеса в двух точках — спереди и сзади диска, если же этого не происходит, то нужно произвести регулировку передних колес.

Регулировка деталей с использованием инструментов

Схождение регулируют с помощью гаечных ключей на 13. Для этого следует ослабить муфту наружной рулевой тяги. Затем, используя клещи вида «Кобра», провернуть саму муфту и отрегулировать длину рулевой тяги до того момента, пока зазор между нитью и покрышкой переднего колеса не будет устранен. В конце регулировки необходимо затянуть стяжные хомуты и такие же действия проделать со вторым колесом, добиваясь этим того, чтобы совместное их схождение составляло 2 мм.

Безусловно, отрегулировать развал схождения можно по веревке, заменив ей нить с крючками.

Регулировка развала — схождения самостоятельно в гараже

Если на обслуживание СТО нет денег или существует интерес произвести регулировку самостоятельно, то для начала необходимо продиагностировать ходовку. Если ходовая система не в порядке, то развал схождение нет смысла делать.

Существует несколько параметров, которые определяют углы установки колес автомобиля:

• давление внутри шины;
• загруженности машины;
• состояние ходовки.

Перед тем, как преступить к регулировке, нужно опустошить багажник, проверить давление, сравнив с таблицей, и убедиться, что ходовая система не требует ремонта.

Производить работы желательно в гараже, где имеется смотровая яма. Пол в помещении должен быть идеально ровным. Предварительно необходимо подготовить следующие инструменты:

• отвес;
• мелок;
• рулетка;
• два ключа: 13 и 19.

Регулировка развала и схождения, в первую очередь, касается колес, расположенных спереди. Угол регулируется следующим образом:

1. Необходимо установить авто на ровной горизонтальной поверхности. Передние колеса должны смотреть прямо.

2. На резине сделать две меловые пометки – внизу и наверху.
3. Приложить нить отвеса к крылу и измерить отрезок от обода до отвеса в нижней и верхней точках. Разница не должна быть больше 3 мм.
4. Переместить транспортное средство так, чтобы колеса развернулись на 90 градусов. Повторить измерения.

Если требуется регулировка, то нужно:

1. Демонтировать колесо.
2. Ослабить соединение опорной детали стойки масляного насоса и поворотного кулака ключом No 19.
3. Исходя из полученных от замеров параметров, переместить деталь подвески автомобиля внутрь или наружу.

Выполнив регулировку, следует собрать все детали и произвести финальный замер. Регулируя развал машины переднего привода, можно допустить погрешность +- 1мм, а для заднего привода +1-3 мм. При первой неудачной попытке, все необходимо повторить.

Для регулирования схождения, нужно совершить следующие шаги:

1. Для беспрепятственного вращения колес, пространство под ними необходимо обработать пенным раствором.
2. Руль автомобиля следует зафиксировать в положении «прямо».
3. Натянуть тонкую прочную нить вдоль центра ступиц на одном расстоянии от центра задних и передних колес. Определить расстояние от нити до точек обода, расположенных впереди и сзади.
4. Если разница расстояний составляет больше 3-х мм, то необходимо поменять длину рулевой тяги, повернув муфту ключом No 13.
5. В процессе регулирования держать под строгим контролем изменение разницы расстояний от нити до обода.
6. Проделать таким же образом схождение второго колеса.

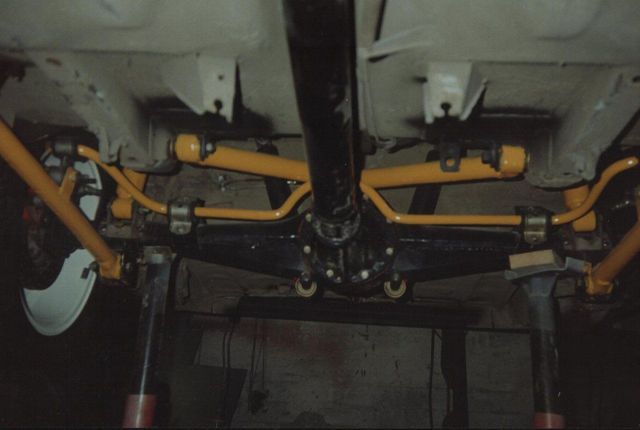

Задние колеса подвергаются регулировке гораздо реже, но совсем отвергать это все же не стоит, так как они устанавливаются под определенным углом. Неправильный развал задних колес зачастую заключается в деформации одного или нескольких элементов заднего моста. Чтобы установить правильные углы развала, следует устранить деформированные участки или обновить их. Чаще всего этого бывает достаточно.

Чтобы инструкции не были сухой информацией, для закрепления материала, можно ознакомиться с подробным видео:

Теоретическая часть

Для начала немного подкуемся в теории, чтобы точно понимать все действия, которые будут описаны. Разберемся с определениями:

Угол установки колес

Или по-другому – развал-схождение. Это параметры конструкции, определяющие текущее положение колес, когда автомобиль движется по прямой линии и на поворотах. В идеале автомобиль по ровной поверхности должен всегда двигаться в заданном положении руля.

При отклонении этого параметра появляется курсовая неустойчивость, водителю постоянно приходится тянуть руль в сторону, чтобы удержать нужное направление.

Интересно! Из-за езды с такими настройками угла установки колес начинают быстрее стираться покрышки, страдают детали подвески и существенно вырастает расход топлива, так как движущийся автомобиль постоянно испытывает некое сопротивление.

Угол продольного наклона оси поворота

Он же кастер – заданный угол между осью поворота колес и вертикальным уровнем, если смотреть сбоку. Этот угол выставляется при помощи шайб регулировки, которые ставятся на болты крепления оси нижнего рычага. Тем самым обеспечивается стабилизация положения колес, когда автомобиль двигается по прямой.

Угол развала

Отклонение плоскости вращения колеса от вертикальной линии, которая проходит точно через центр площади соприкосновения шины с поверхностью дороги. Этот угол задается также регулировочными шайбами на обоих болтах оси нижнего рычага.

Количество шайб всегда должно быть одинаковым, ровно как и их толщина. Это позволяет добиться правильного положения колес при работе подвески.

Схождение колес

Это разница в расстоянии между точками спереди и сзади внутренних частей ободьев колес.

Регулировка и проверка углов колес должна проводиться в мастерских, где для этого имеется все необходимое. Вручную вы тоже можете много чего подправить, не считая угол продольного наклона оси поворота.

Интересно! Наиболее точные данные при выставлении угла колес можно получить при работе с загруженным автомобилем на 320 кг – это приблизительный вес четырех человек, находящихся в салоне, 50 кг груза в багажном отсеке. При этом топлива в бак должно быть залито до полной.

В идеале значение всех перечисленных углов после прохождения технического обслуживания должно соответствовать следующим величинам (в скобках указываются значение для ненагруженного автомобиля):

• Угол продольного наклона — 4°±30′ (3°±30′);
• Развал колес — 4°30’+20′ (0°5’+20′);
• Схождение — 2 — 4 (3 — 5) мм.

Именно на эти значения будем ориентироваться при работе

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности.  Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Определение угла развала.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Измерение угла развала с помощью пузырькового уровня.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Угол кастора: измерение и наладка

Угол между вертикалью и осью вращения колеса при повороте руля, обеспечивающий автоматическое выравнивание шин за счет движения, составляет 4º±30″ для загруженного и 3º±30″ – для незагруженного авто. Измерение угла производится с помощью специализированных шаблонов.

• любая регулировка угла кастора на своими руками влияет на развал и фактически не изменяет схождение колес;
• погрешность величины угла кастора между правым и левым бортом – не более 30″;
• П-образные шайбы необходимо монтировать пазом вниз.

Настройка параметра осуществляется путем перестановки шайб на болтах, фиксирующих нижний рычаг относительно его оси (расположены на торцах оси). Увеличение угла обеспечивается монтажом шайбы на болт, находящийся ближе к салону.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание!

Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Развал схождение ВАЗ 2107 нужно проверять планово либо после аварии, при появлении первых признаков отклонения от нормы.

Лучше, чтобы регулировка производилась специалистами на сервисе, но эту процедуру можно выполнить и своими руками. Главное, делать все максимально аккуратно и внимательно.

Под описываемым определением понимают угол наклона колеса ВАЗ 2107 по вертикали. Если верхняя часть наклонена наружу, то имеет место положительный развал. Соответственно, если элемент наклонен внутрь, то такой угол имеет знак «-» и называется отрицательный развал.

Вторая часть формулировки «развал схождение» означает, что во время движения автомобиля, будет происходить схождение. На машинах с передним приводом он обычно отрицательный, а на авто с задними ведущими – положительный. Такое устройство гарантирует, что при движении произойдет выравнивание, а положение будут параллельным.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

• автомобиль уводит в сторону на ровной дороге;
• отклонения углов колес на ВАЗ 2107 стали видны;
• происходит преждевременный или неравномерный износ шин;
• повышение расхода топлива оказалось выше;
• подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

• нитку с крючками с обоих концов;
• обыкновенную нитку;
• бруски толщиной 6 мм и 22 мм;
• клещи типа «Кобра»;
• набор гаечных ключей;
• штангенциркуль.

Что необходимо для успешной регулировки

Для того чтобы регулировка была выполнена успешно, совсем необязательно пользоваться услугами специализированного сервиса. Как отрицательный развал, так и положительный можно привести в норму своими руками.

Перед проведением процедуры следует проверить состояние подвески. Все ее элементы необходимо проанализировать на предмет люфтов.

При их наличии сход развал на автомобиле ВАЗ 2107 выполнить проблематично, а иногда и просто невозможно.

Специалисты рекомендуют нагрузить автомобиль до того, как будет отрегулирован развал схождение своими руками. Необходим вес около 320 кг. Для этого можно воспользоваться какими-нибудь грузами или  посадить четыре человека средней комплекции. Также рекомендуется заправить авто до рекомендованной нормы. Это тоже нагрузка, которая должна быть учтена.

Последний этап подготовки — проверка шин ВАЗ 2107. Перед тем как выполнить развал схождение, следует убедиться, что давление соответствует норме. Для выполнения всей процедуры от проверки до установки необходимого угла требуется помощь. Самостоятельно выполнить весь процесс не представляется возможным.

Проверка и регулировка

В первую очередь необходимо убедиться, что рулевое колесо установлено ровно. После чего на передний и задний бамперы ВАЗ 2107 необходимо надавить с усилием до 50 кг.

Затем от верхней точки колеса нужно натянуть вертикально вниз нить. При помощи штангенциркуля узнать расстояние снизу и сверху. Если разница составит, например, 3 мм, то это означает, что угол примерно равен 30°.

При любых отклонениях нужно незамедлительно сделать сход развал.

Если развал схождение автомобиля в норме, то значение угла равно 0°5’+20′ без нагрузки и 4°30’+20′ с нагрузкой. Для проверки схождения нужно взять нить с крючками и прикрепить с одной стороны за конец заднего колеса, а с другой — за переднее.

Теперь под нить нужно поместить два бруска общей толщиной 28 мм. Если передний скат касается не в 2-х точках, то необходимо выполнить регулировку схождения передних колес. Чтобы это сделать, потребуется 2 гаечных ключа, при помощи которых производится ослабление хомутов на муфтах рулевой тяги.

После можно взять клещи и своими руками пошевелить муфту до тех пор, пока нить не коснется колеса в 2-х точках. Сход развал требует точности, поэтому лучше проверять все измерения по несколько раз.

Отрегулировать развал схождение можно, если выполнить несложную процедуру с каждым колесом до получения желаемого результата. Чтобы сход развал соответствовал норме, иногда приходится затратить немало времени, поэтому нужно набраться терпения.

Процесс выставления углов

Настройка углов на СТО

Для работы в домашних условиях вам понадобятся следующие инструменты и приспособления:

• Набор гаечных накидных ключей;
• Штангенциркуль;
• Прочная нить или леска с крючками на конце – если их нет, то нужно будет придумывать, как привязаться к колесу;
• Два бруска – первый толщиной 6 мм, а второй – 22 мм.

Также может понадобиться специальная или обычная линейка – есть такой метод регулировки тоже.

Прежде чем приступать к установке углов колес, необходимо проверить давление в шинах, убедиться в том, что нет радиального и осевого биения покрышек, люфта подшипников ступиц, люфта на верхних шаровых опорах и свободного хода руля.

При обнаружении чего-то из перечисленного устраняем неисправность. Далее действуем в следующем порядке.

Загоняем автомобиль на ровную площадку, выставляем положение рулевого колеса в режим движения по прямой – для этого нужно проехать пару раз вперед и назад, чтобы понять, что автомобиль никуда не смещается, и прижимаем подвеску, оказывая давление на передний и задний бампер в 50 кгс по несколько раз подряд.

Проверка угла по нити и штангенциркулю

Проверяем углы установки колес. Для этого закрепите рядом с колесом отвес, чтобы он проходил точно по его центру, как это показано на фото выше. Остановите его качение и замерьте расстояние от верхнего и нижнего краев обода до нити. Получившаяся разница будет показателем развала.

Совет! Если штангенциркуля нет, воспользуйтесь обычной линейкой.

ВАЗ 2107 является заднеприводным автомобилем. Для таковых максимальная разница может составлять 4 мм, для переднеприводных – 1 мм.

При этом стоит учитывать, что верхнее расстояние не может быть меньше нижнего – уж лучше пусть будет наоборот. В идеале развал должен быть нулевым для автомобилей с любым приводом.

Если потребовалась регулировка, ослабьте все гайки на поворотном кулаке, сдвиньте деталь в нужную сторону и затяните все, как было.

Чтобы убедиться, что все сделано правильно, повторите измерения, а также проведите его при вывернутых вправо и влево колесах.

Переходим к регулировке схождения.

Брус на 22 мм

Проводим такие же подготовительные мероприятия, как и при регулировке развала.

Далее натягиваем нить между передними и задними колесами так, чтобы она проходила через их центр. Если нить цепляется за подкрылки, то их временно нужно снять.

Колея задних колес на ВАЗ 2107 немного уже, чем у передних, поэтому требуется сделать подкладку из бруска или двух сложенных спичечных коробков.

Затем поворачиваем рулевое колесо так, чтобы нить коснулась покрышки переднего колеса с двух сторон. Если все получилось, то регулировка вам не потребуется.

Теперь перенесите брусок на заднюю часть заднего колеса и добавьте к нему еще 6-ти мм вставку – можно подложить третий коробок спичек. Нить по-прежнему должна касаться покрышки в двух точках. Получилось – отлично, нет – нужна регулировка.

Отрегулировать сход можно гаечными ключами на 13. Для этого ослабляется муфта наружной рулевой тяги.

Клещи «Кобра»

Далее клещами по типу «Кобра» нужно ухватиться за муфту и провернуть ее, регулируя тем самым длину тяги. Добиваемся такого положения, чтобы нить коснулась покрышки, как это требуется.

В завершении затягиваем хомуты и повторяем все манипуляции со вторым колесом. Стремимся к показателю совместного схождения в 2 мм.

Подготовка и порядок наладки углов установки колес ВАЗ 2107

Наличие ровной площадки, отбалансированные равноразмерные диски и шины с требуемым давлением – далеко не единственные требования

Не менее важно перед началом наладки снять декоративные колпаки и обеспечить:

• отсутствие свободных перемещений в «ходовых» узлах;
• допустимый люфт в рулевом управлении;
• должную затяжку всех соединений в ходовой части;
• исправность амортизационной системы.

Проверку и настройку ходовой части желательно выполнять, предварительно положив на каждое сидение по 70 кг и положить в багажник – 40 кг. Впрочем, можно проводить регулировку и на пустом автомобиле. Установив руль в направлении прямолинейного движения, следует выбрать все люфты в подвеске, покачав несколько раз каждый из четырех бамперов.

Устанавливать оговоренную производителем геометрию следует по строго определенной зависимости: кастор-развал-схождение.

Когда регулировать развал и схождение

Перед проведением настройки углов установки обязательно удостоверьтесь, что у вас имеется следующий набор инструментов:

1. Штангенциркуль.
2. Гаечные ключи рожкового и накидного типов.
3. Клещи.
4. Прочная нитка.
5. Металлические крючки или канцелярские кнопки.
6. Деревянные бруски — толщиной 2,2 см и 6 мм.

Это минимальный набор, который потребуется. Не помешает наличие WD-40, так как гайки и болты находятся близко к дорожному покрытию и постоянно на них скапливаются пыль и грязь. Возможно появление ржавчины, поэтому нужно провести тщательную очистку резьбовых соединений перед началом проведения ремонтных работ на автомобиле. На внутренней стороне колес также нужно убрать все скопления грязи.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

8) Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Нужно ли нагружать машину при сход-развале?

Очень часто на форумах поднимается вопрос – нужно ли при сход-развале загружать автомобиль. Сторонники этой идеи аргументируют тем, что нет никакого смысла регулировать углы установки колес на пустой машине, ведь обычно в ней находится как минимум водитель.

Случается, что при регулировке сход-развала у водителя требуют сообщить его вес, а также сколько пассажиров он обычно возит и где они сидят. После такого у многих складывается впечатление, что в других местах просто халтурят и не хотят тратить время и силы на загрузку.

Прежде, чем разбираться в данной ситуации, следует учесть, что большинство современных легковых автомобилей создаются для движения по обычным дорогам, а не по гоночной трассе. При этом количество и расположение пассажиров, а также багажа может быть разным. Но даже в ситуации, когда единственный пассажир сидит за водителем, а груз расположен в левой части багажника, управление автомобилем должно оставаться достаточно комфортным и безопасным.

В целом ответ на данный вопрос можно прочесть в книге Й. Раймпеля «Шасси автомобиля»:

* Снаряженное состояние автомобиля – без груза (пассажиров) с заполненными емкостями системы питания, смазки, охлаждения, с комплектом инструментов и принадлежностей, предусмотренных производителем согласно эксплуатационной документации, включая запасное колесо.

Фирма BMW соблюдает это условие и поныне. Однако что следует из данной цитаты? Большинство производителей на сегодняшний день подразумевают, что измерение и регулировка углов сход-развала должны производиться на разгруженной машине, с полным топливным баком, запасным колесом (если оно предусмотрено) и штатным набором инструмента.

Во всех остальных случаях, когда производитель прямо указывает на необходимость загрузки (как в случае с BMW) или иных определенных действий при измерении углов установки колес, следует руководствоваться данными требованиями, поскольку именно под них производитель производит расчет значений углов развал-схождения.

Иногда можно столкнуться с тем, что во время регулировки развальщик повисает на подрамнике или иных элементах подвески. Это совершенно правильное действие – таким образом он смотрит динамику изменения углов установки колес (в основном схождения) при небольшой нагрузке, что позволит ему выставить оптимальные для данного автомобиля углы.

Чтобы иметь возможность выполнять регулировку сход-развала на самых разных легковых автомобилях, в нашей мастерской имеется 270 килограммов грузов, которых достаточно, чтобы соответствовать требованиям любых производителей по загрузке автомобиля при измерении и регулировке углов установки колес.

Регулировка развала и схождения на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Развал – под этим термином понимается то, как колесо у автомобиля будет стоять относительно вертикали. Если верхний край у колеса будет выведен наружи, то это значит то что развал положительный, а если тот же самый верхний край колеса будет находится во внутренней части автомобиля, то этот развал будет уже считаться отрицательным и обозначаться значением «-».

Примечание! При неправильно отрегулированном развале, а именно при отрегулированном развале лишь у одного переднего колеса, при езде автомобиль может уносить в сторону – это можно очень легко определить, при езде сняв руки с рулевого колеса!

Схождение – этот термин означает то, как колёса будут сходится между собой относительно дороги. Вот к примеру на задне-приводных автомобилях колёса стоят под положительным углом, а на переднем приводе под отрицательным как показано на фото. А сделано это всё для того, чтобы при трогании с места и при дальнейшей езде колёса выравнивались и становились полностью ровно.

При неправильно отрегулированном схождении, покрышки у автомобиля могут намного быстрее износится чем при отрегулированном схождении, поэтому всегда следите за ним и по возможности регулируйте!

Какие инструменты мне понадобятся для регулировки? Для регулировки будет обязательно нужен штангенциркуль, а так же набор основных гаечных ключей, клещи вида «Кобра», обычная нитка небольшой длинны и необычная нить с привязанными на обоих её концах крючками.

Ещё вам понадобится брусок толщиной «22 мм», и ещё один брусок только уже толщиной «6 мм».

Когда нужно регулировать развал и схождение? Они подлежат регулировки, при:

1. Изменение траектории движения автомобиля, допустим вы едете прямо а автомобиль в это время уводит в сторону.
2. А так же при видимых отклонений заданных углов установки колёс, в связи с этим будет наблюдаться неравномерный и преждевременный износ шин, а так же повысится расход топлива автомобилем и вследствие чего из-за этого могут преждевременно выйти из строя детали подвески.
3. Ещё проверять развал и схождение нужно после аварии, при которой были повреждены и заменены необходимые детали подвески.

О регулировке развала и схождения своими руками

Развал и схождение лучше проводить в гараже при наличии смотровой ямы или на подъёмнике. Перед тем как приступать к регулировке развала и схождения всего автомобиля самостоятельно необходимо проверить состояние подвески и рулевого управления. Если что то неисправно, то регулировку делать бессмысленно.
Перед тем как приступать к регулировке нужно выровнять давление а шинах. Обеспечить нагрузку автомобиля около 320 кг. Нагрузка должна быть распределена равномерно. Например, можно имитировать присутствие четверых человек в салоне автомобиля и дополнительный груз весом 50 кг в багажнике авто. Ещё залить полный бак бензина. Снять с дисков декоративные колпаки.

Регулировка развала колёс автомобиля:

1. Для начала надо поставить машину на ровной, горизонтальной поверхности. Это можно проверить с помощью уровня.
2. Повернуть колёса прямо параллельно оси симметрии машины.
3. На ободе колеса поставьте вертикальные метки мелом или фламастером сверху и снизу.
4. Затем сделайте отвес с помощью верёвки и груза. Приложите его к крылу авто напротив меток и измерьте расстояние от шнурка до обода линейкой или штангенциркулем. От верхней метки, а потом от нижней. Разница не должна превышать 3 мм. Если автомобиль переднеприводный, то разница не должна превышать 1 мм.
5. После этого подвиньте машину так чтобы метки повернулись на 90 градусов. Сделайте снова две вертикальные метки на ободе и измерьте расстояние от обода до верёвки.
6. Всё это надо проделать и на втором колесе.

Потом нужно развернуть машину на 180 градусов и проделать те же самые измерения.

Развал на жигулях регулируется так:

Снимаете колесо и ослабляете 2 болта зажимающие стойку амортизатора к поворотному кулаку, снабжённому эксцентриком. Если кулак с эксцентриком вращать, то угол развала будет меняться. Лучше перед поворотом кулака отметить его первоначальное положение. После нужного изменения угла развала колеса гайки крепления затягиваете обратно.

Что такое развал-схождение

Термин “развал” означает угол, под которым передние колеса стоят относительно вертикальной оси. Развал бывает положительный (когда нижний край колеса находится ближе от центра авто, чем нижний) и отрицательный (когда верхний край ближе нижнего).

Если угол развала не соответствует предусмотренному конструкцией, машину при движении по ровной дороге будет вести в сторону. Это можно почувствовать, сняв руки с руля. Однако причины увода могут быть и другие: неравномерно накачанные колеса, проблемы с колесными подшипниками, неровное дорожное покрытие. Также неправильный развал становится причиной неравномерного износа колес.

Схождение – угол, под котором колеса “сходятся”относительно продольной оси автомобиля. Схождение на заднеприводных машинах, к которым относится ВАЗ 2107, отрицательное — передние края колес ближе друг от друга, чем задние. На переднеприводных машинах — наоборот. Делается это для того, чтоб во время движения в узлах крепления и подшипниках колес выбирался люфт и они выравнивались, устанавливаясь параллельно друг другу. Неправильный угол схождения приводит к стремительному износу шин автомобиля. Поэтому этот показатель необходимо регулярно контролировать.

Замер углов схождения.

Телескопическая линейка для замера развала схождения колес.

Так же как и для угла развала мы будем рассматривать ВАЗ 2106, 2107. Но как и в первом случае регулировка будет идентична и для ВАЗ 2102,2108, 2109.

Замеры развала удобней всего делать специальной телескопической линейкой.

1. Загоняем авто на яму и на внутренней части колес, друг напротив друга ставим мелом отметки, как можно ближе к ободу.
2. Упираем концы этой линейки в противоположные точки, так что бы линейка была уперта с напряжением.
3. Выставляем в линейке положение 0 на неподвижной шкале, фиксируем ее в этой точке.
4. Слегка катим автомобиль вперед, а затем назад и смотрим на отклонения в линейке. Линейка должна прокручиваться вместе с колесами.
5. Если разбежка получается в пределах -1, +1. То ваш угол схождения отрегулирован. Если же значения превышают допустимые отклонения, тогда переходим непосредственно к самой регулировке.
