Редукционный клапан

Настройка уровня давления

После установки прибора производится его регулировка в целях установки требуемого давления. Эта процедура осуществляется при нулевом расходе воды. Поэтому необходимо закрыть входной вентиль и открыть кран на выходе. На редукторе имеется регулировочный винт. Прибор комплектуется специальным ключом, с помощью которого осуществляется регулировка. Чтобы увеличить давление в системе водоснабжения винт поворачивается ключом в направлении часовой стрелки. Затем необходимо медленно раскручивать регулировочный винт в противоположную сторону, пока давление не достигнет величины 3-х атмосфер.

Устройство устанавливается сразу после счетчика расхода воды при его наличии. При отсутствии водяного счетчика агрегат монтируется до первого разветвления водопроводной системы. Если на входе водопровода нет фильтра грубой очистки, то он устанавливается перед редуктором в обязательном порядке.

 Редуктор – это автоматизированный прибор для водопроводной сети. Специфических требований по его обслуживанию и уходу нет. Настраивать его необходимо 1 раз после установки. При дальнейшей эксплуатации 1 раз в полгода можно самостоятельно провести корректировку давления в случае необходимости. В зависимости от качества поступаемой воды устройство нужно будет один раз в год или 2 года снять и почистить средствами для водопроводных труб, растворяющими солевые накопления. Можно также в отверстие под болтом для регулировании добавить масло для эффективной работы клапана. При выборе прибора, стабилизирующего напор воды в системе водоснабжения, предпочтение следует отдавать известным производителям. Желательно, чтобы в его конструкцию входил манометр.

Читайте так же:

Устройство регулятора давления

Принципиальная схема регулятора давления показана на рисунке.

В корпусе клапана установлена пружина 1, поджатие который регулируется винтом 2. Пружина через мембрану 3 и толкатель 4 воздействует на седельный клапан 7, на который в противоположном направлении воздействует пружина 8.

Давление на выходе зависит от величины зазора между клапаном 7 и седлом 5, кроме того оно воздействующие на мембрану 3 через канал 6.

Представленный клапан имеет два канала входной и выходной, поэтому его называют двухлинейным.

Регулятор давления с фильтром

Это устройство совмещает в себе редукционный клапан и фильтр, который очищает сжатый воздух от примесей, частиц грязи, пыли. Подробнее об устройстве и принципе действия такого регулятора (РДФ) можно узнать здесь https://izpk.ru/reduktor-rdf-3-1-rdf-3-2.

Как работает редукционный клапан

Попробуем разобраться, как работают редукционные клапаны.

Рассмотрим подробнее устройство и работу клапанов прямого и непрямого действия.

Редукционный клапан прямого действия

Принципиальная схема редукционного клапана прямого действия показана на рисунке. Рассмотрим основные элементы и принцип работы редукционного клапана.

Давление жидкости на выходе редукционного клапана в линии отводимой от основной называют редуцируемым.

Золотник 1 расположен в корпусе 2, в котором также установлена пружина 3, ее поджатие регулируется винтом 4.

Давление в напорной линии (Рн) подводится к рабочей полости золотника, не оказывая на него силового воздействия, так как площади поясков золотника равны. Осевыми силами, действующими на золотник являются сила пружины и сила, обусловленная давлением на выходе клапана (Рред). Положение золотника будет определяться силой действия пружины и редуцируемым давлением Рред. Настройка давления на выходе редукционного клапана осуществляется винтом, поджимающим пружину.

При увеличении редуцируемого давления (Рред), золотник, под действием этого давления будет смещаться (вверх по схеме), уменьшая площадь проходного сечения S, увеличивая гидравлическое сопротивление. В результате возросших потерь редуцируемое давление снизиться до величины первоначальной настройки.

При уменьшении редуцируемого давления (Рред) золотник под действие усилия пружины переместится вниз, увеличивая проходное сечение. В результате снижения потерь, давление в отводимой линии достигнет величины настройки.

В редукционном клапане прямого действия на золотник с одной стороны воздействует пружина, а с другой — редуцируемое давление. Усилие пружины зависит от степени ее сжатия, то есть от положения золотника, которое, в свою очередь, зависит от расхода на выходе клапана. В связи с этим при увеличении расходе через редукционный клапан прямого действия будет уменьшаться редуцируемое давление.

Эта особенность работы клапанов прямого действия может оказывать существенное влияние на работу клапана при больших величинах расхода. Поэтому для работы при больших расходах используют редукционные клапаны непрямого действия.

Редукционный клапан непрямого действия

Использование редукционных клапанов непрямого действия позволяет уменьшить влияние расхода на давление.

Схема клапана редукционного непрямого действия показана на рисунке.

Жидкость подводится в клапан через отверстие 9, пройдя через зазор между золотником 5 и седлом в корпусе, жидкость поступает в отовдимую линию 10. Давление жидкости в отводимой линии воздействует на нижний торец золотника. Жидкость из отводимой линии, к тому же, через постоянный дроссель 4 подводится к верхнему торцу золотника и к шарику 1, поджатому пружиной 2, усилие поджатия регулируется винтом 6. Линия 7 соединяется со сливом.

Положение золотника 5 определяется соотношением сил давления в отводимой линии (редуцируемого) и давления в камере 8.

Величина давления в камере 8 зависит от настройки пружины 2, то есть величину давления настройки клапан можно регулировать винтом 6.

В случае увеличения давления в линии отводимой от основной выше давления настройки, шарик отодвинется от седла, пропуская часть жидкости на слив. В результате появления расхода через дроссель 4, давление на верхний торец золотника снизится (из-за потерь на дросселе), золотник под действием редуцируемого давления переместится вверх, уменьшая проходное сечение, что вызовет снижение редуцируемого давления до величины настройки.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Работа регулятора на разных режимах

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера  связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Назначение

Назначение масляного насоса обеспечивать циркуляцию масла через все узлы двигателя для их равномерного смазывания и увеличения их срока службы. Он приводится в движение от ДВС (двигателя внутреннего сгорания) и подразделяется конструктивно на два разных вида, по принципу стыковки с коленвалом. В нашем случае он стыкуется напрямую с коленвалом, то есть вращается вместе с ним. Такая схема работы агрегата у переднеприводных автомобилей ВАЗ. У автомобилей с полным приводом, а так же на классике устанавливается система посложнее. Там привод содержит дополнительные звенья: промежуточный вал, цепь ГРМ (газораспределительного механизма), и зубчатые шестерни, через которые передается крутящий момент от коленвала к этому устройству.

Распространенные неисправности

• Наиболее часто насос ВАЗ 2112 и других моделей ВАЗ, имеющих передний привод, дает течь через сальник, который приходится при этом менять.
• Маслоприемник тоже выходит из строя нередко, особенно если вы используете некачественное масло, либо пропустили своевременную его замену, либо масло не соответствует техническим условиям (слишком густое).
• Слишком жидкое просто не будет прокачиваться и сразу загорится датчик давления.
• При этом засоряется сетка маслоприемника, затрудняется циркуляция масла через двигатель, вызывает масляное голодание, в итоге значительно сокращается срок службы двигателя.
• Сюда включаем неисправность редукционного (перепускного) клапана: либо он завис в открытом положении, и тогда давление масла падает. Либо он не перепускает, и тогда масло выдавит через сальник

Какое масло заливать и с какой периодичностью

Заводом производителем рекомендуется производить замену масла в двигателе после 10 тысяч километров пробега, однако период этот по возможности рекомендуется сократить, и с заменой масла заодно менять и масляный фильтр. Покупать масло стоит только широко известных фирм и, выбирая его, опасаться подделок. Идеальный вариант, лить масло, рекомендуемое производителем и не вестись на дешевизну, дороговизну (дорогое не значит качественное).

Рекомендации по выбору запчастей

• Маслонасос, обычно, не доставляет владельцам автомобилей много хлопот, так как имеет срок службы минимум 120 тысяч километров пробега. Однако от поломок никто не застрахован
• Если вдруг все же необходима замена масляного насоса на ваз 2112, запчасти лучшебрать оригинальные и не экономить
• Среди известных поставщиков деталей для автомобилей марки ВАЗ официальным является Тольяттинский завод автомобильных агрегатов (ТЗА — сокращенно).
• В том числе он производит и масляные насосы для ВАЗ 2112
• Это один из четырех разновидностей таких агрегатов в линейке ВАЗ, который идет на все переднеприводныеинжекторные машины

Полезный совет: Во избежание серьезных последствий для автомобиля и капитального ремонта двигателя, важно следить за индикаторами на приборной панели. Если мигает лампа давления масла при холостых оборотах, и его замена не решила проблему, лампа загорелась вновь – это означает наличие поломки

Когда вдруг загорелась контрольная лампа, и работа двигателя вашего автомобиля внушает опасения, рекомендуется выключить зажигание, и вызвать эвакуатор до станции ремонта. Это сэкономит средства на последующий ремонт двигателя (продолжая движение автомобиля своим ходом в такой ситуации, вы рискуете получить серьезные повреждения двигателя).

• Обычно, снятие масляного насоса на любом автомобиле происходит при разборке двигателя.
• Только в случае необходимости, эту работу осуществляют на автомобиле, не снимая двигательс него.
• Прежде чем приступать к этой процедуре, загоните сначала автомобиль на смотровую яму.
• И приобретите сразу все, что необходимо для проведения полноценной замены, как показано на Фото № 2.

Фото № 2, все, что необходимо для замены насоса

Обозначения на фото:

• 1 -масляный насос
• 2 –прокладка поддона
• 3 -прокладка насоса
• 4 -уплотнительное колечко
• 5 -кронштейн крепления датчика

Внимание: Насосы двигателей ваз 2108-1011010 и 2111, 2112-1011010 почти одинаковые, исключение составляет пункт № 5 – кронштейн крепления датчика отличается, не промахнитесь в этом моменте!

Совет: Рекомендуется устанавливать под насос только фирменную прокладку, произведенную на заводе, так как нестандартная прокладка может иметь не соответствующую техническим условиям толщину и вызвать нарушения в работе насоса.

Необходимый инструмент

• Набор ключей (рожково — накидных желательно)
• Набор головок и трещотка
• Две прочных плоских отвертки
• Набор шестигранников

Распространенные поломки клапана

Уплотнительную шайбу необходимо менять на новую после каждой разборки механизма.

Итак, существует ряд наиболее часто встречаемых поломок клапана давления масла. Проявляются они так же по-разному, поэтому уделим этому моменту немного времени. Первая распространенная проблема – неспособность регулятора поддерживать необходимые двигателю параметры. Такое случается из-за выхода из строя механических частей устройства. Как правило, это случается из-за поломки слабого элемента устройства – прижимающей пружинки. Если пружина не заменялась в течение многих тысяч пройденных километров, то со временем она оказывается растянутой и перестает держать клапан. Вследствие этого может происходить открытие прохода в корпусе тогда, когда это не нужно. Это приведет к отсутствию смазки в тех местах, где это срочно необходимо.

Задиры на поверхности плунжера — одна из возможных причин неправильной работы.

Вторая распространенная проблема – неправильный монтаж регулятора давления или отсутствие его обслуживания. Здесь проблема выражается отсутствием открытия клапана в тот момент, когда давление превышает допустимый уровень. Это случается из-за засорения проходного сечения или подклинивания отдельных его элементов. Как результат – отсутствие нормальной смазки, что приведет к выходу из строя отдельных узлов и агрегатов двигателя.

Как правило, забивается клапан из-за того, что масло в двигателе заменятся несвоевременно. Решить такую проблему достаточно сложно, чаще речь идет о полной замене клапана, так как найти отдельные мелкие составные части достаточно сложно. Предотвратить проблему несложно – промывайте двигатель перед каждой заменой масла и заменяйте последнее согласно регламенту завода изготовителя.

При первом пуске поменянного двигателя не потухла моргающая лампочка давления масла. На T3 она получает сигнал с двух датчиков: на ГБЦ (если давление масла менее 0,3 бар, лампа мигает) и на корпусе масляного фильтра (если при оборотах выше 2000 давление ниже 1,8, то лампа горит, и срабатывает зуммер). В очередной раз первая мысль: «Ну все приехали!». Открутил датчик на корпусе фильтра. Крутанул стартером — масло не идет. Успокоился немного. Двигатель не виноват — насос не качает масло.

Насос у бусика родной из-за наклона двигателя, снятый с предыдущего.

Уже в темноте сбросил поддон, открутил и разобрал насос. На вид ничего криминального не обнаружил. Зазоры не мерил. Редукционный клапан не снимал (по задумкам инженеров сделан неразборным). Уже тогда подумал, что надо бы, потому что в следствии повреждения деталей предыдущего двигателя в корпус могла попасть стружка (в поддоне ее было предостаточно). Ночью на «Драйве» прочитал про хитрость: после замены насоса, нужно шприцом закачать в него масло через подающее к фильтру отверстие. Утром поставил все обратно, на всякий случай дунул компрессором в каналы (переживал, что там могут скопиться отложения), зашприцевал немного масла, правда через корпус маслоохладителя (уж не знаю, что из этого получилось).

Завел двигатель. Лампа погасла. Ура! Через пару дней опять та же история. Снял фильтр, дунул, шприцанул, завел — лампа погасла. Понял, что существует какая-то проблема, но потом за другими заботами забыл. Через какое-то время, после очередной поездки по шоссе, во время которой, кстати узнал, что дизель греется именно при таком режиме (в то время, когда бензиновый двигатель охлаждается), выгрузил пассажиров и вещи, заглушив двигатель. Затем завел, переставил бусик и принялся на всякий случай подключать напрямую вентилятор радиатора (погода была уже жаркой). Завожу, чтобы снова ехать — лампа давления моргает. Выворачиваю датчик — масло не идет. Повторяю прошлые операции — пусто. Замечаю, что откручен маслоохладитель. Затягиваю гайку. Кручу стартером — масла нет.

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

8.1. Редукционные клапаны

Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.

8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы. Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления

8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.

Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла. При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана. Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж. Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать. Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия. Это расстояние необходимо для стабилизации потока пара после редуцирования.

8.1.3. Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла

Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

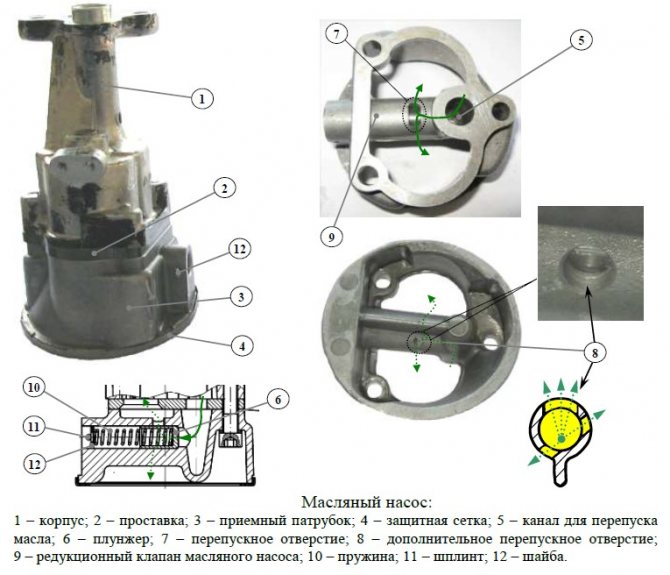

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Регулятор перепада давления

Эти регуляторы позволяют поддерживать постоянный перепад давления за счет уравновешивания силы, действующей на мембрану или упругую пружину устройства. При изменении условий в трубопроводе и отклонении параметра от заданного значения механическое равновесие нарушается, что приводит к перемещению затвора в нужную сторону. За счет чего изменяется площадь сечения проточного отверстия и, как следствие, расход теплоносителя. В результате достигается требуемый перепад давления.

Главное достоинство регулятора перепада давления — его применение позволяет получать постоянный расход теплоносителя на отдельных участках паровой системы и предоставляет возможность выполнять более точную регулировку температуры. Кроме того, в зависимости от модели устройство может использоваться не только для поддержания перепада давлений, но и обеспечения постоянного давления пара до и после себя.

В компании «ВТК-Велес» можно приобрести любой из представленных регуляторов. При любых затруднениях, связанных с подбором оборудования, обращайтесь к нашим специалистам удобным для вас способом.
