Что делать, если на ваз-2114 отсутствует зарядка аккумулятора

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства

Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса)

Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие

Далее ставится новый регулятор и выполняется обратная сборка.

Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у

Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

ГЕНЕРАТОР

Генератор предназначен для вырабатывания электроэнергии, столь необходимой для стабильной работы электрооборудования автомобиля. Дополнительно он выполняет функцию подзарядки аккумуляторной батареи – с разряженным аккумулятором невозможно будет запустить двигатель. Для модели ВАЗ 2114 номинальным напряжением электрической цепи считается 12 Вольт, но с учетом всех потребителей (освещение, система зажигания, приборы, моторчик печки, мотор стеклоочистителей и т. д.) оно всегда должно быть выше. Поэтому напряжение в электрической схеме может находиться в пределах от 13,2 до 14,7 Вольт. Для поддержания его в нужном значении в цепь генератора устанавливается регулятор. Причем, это устройство присутствует в составе любого авто, а не только на модели 2114.

Для автовладельца важно знать, вырабатывает ли генератор необходимый ток. Проверка работоспособности генератора в первую очередь определяется по индикатору зарядки, находящемуся на панели приборов в салоне машины

Если лампа горит во время работы двигателя, то генераторная цепь неисправна, требуется диагностика и при необходимости ремонт.

Монтажный блок предохранителей ВАЗ 2114

В машинах типа ВАЗ 2114 имеется два блока предохранителей – основной и вспомогательный. Первый расположен возле мотора и содержит предохранители, ответственные за защиту основного оборудования. Вторая часть спрятана в салоне и несет вспомогательную роль.

Основной блок

Для доступа к панели следует отщелкнуть крышку и демонтировать ее. Внутри откроются плавкие вставки и реле.

Здесь сосредоточены основные элементы контроля силовых цепей и оборудования.

Дополнительный блок

Чтобы вскрыть дополнительный блок потребуется использовать отвертку. Панель расположена в ногах переднего пассажира и прикрыта пластиковой крышкой. Защита держится на 4 винтах, их и нужно выкрутить. Далее пользователю открывается доступ к элементам защиты вспомогательных цепей.

Поломки генератора и их устранение

Если оказалось, что все оборудование установлено правильно, то следует начать проверять электрическую цепь генератора. Первое, что в данном случае нужно осмотреть — это контакты. Если они ослабли — их следует подтянуть, если окислились — зачистить. Такая, казалось бы, «мелкая неприятность» вполне может стать причиной того, что генератор очень плохо заряжает батарею (или даже совсем не заряжает).

После проверки контактов нужно проверить натяжение приводного ремня. Если он очень ослаб, то вполне вероятно его проскальзывание и крайне плохая передача вращения на вал генератора. После подтяжки ремня зарядка АКБ при работающем двигателе должна восстановиться.

Следующим пунктом проверки работоспособности генератора являются его графитовые щетки. Они, как и любые другие графитовые щетки на любом другом устройстве со временем истираются. Проверить их состояние можно просто визуально — если от щеток мало что осталось и они плохо контачат с ротором, значит их следует заменить новыми. После этого генератор должен вновь заработать.

Степень износа щеток следует проверять периодически, не дожидаясь их полного истирания и начала проблем в бортовой сети автомашины.

Иногда, если генератор не дает зарядку ваз 2114, причины могут крыться и в нем самом. Чаще всего к его поломке приводят замыкания обмоток ротора либо статора, выход из строя подшипников и другие причины. Узнать о том, что генератор вышел из строя, можно по горящей сигнальной лампочке в салоне. В этом случае не остается ничего другого, как заменить генератор на новый, поскольку починить его в случае замыкания — практически нереально.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

• лампочка на 12 вольт
• автомобильный акумулятор
• две батарейки по 1.5 вольта
• несколько проводков

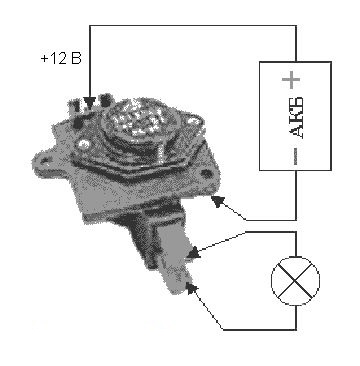

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

РЕГУЛЯТОР НАПРЯЖЕНИЯ

Найти, где находится реле генератора ВАЗ 2114, нетрудно. Это устройство расположено в задней части самого генератора под пластмассовой крышкой. Где находится реле зарядки на ВАЗ 2114 – вопрос на засыпку. Дело в том реле зарядки, реле генератора и регулятор напряжения на ВАЗовской 14-ой в общем является одним и тем же единым устройством. Его еще называют реле-регулятором.

Что будет, если напряжение в электрической схеме упадет ниже 13,2 Вольт? Перестанет заряжаться аккумулятор, и через довольно небольшой промежуток времени стартеру уже не хватит мощности прокрутить двигатель для запуска. А если оно будет свыше 14,7 Вольт? Тогда могут выйти из строя элементы электрической цепи, например, сгорит магнитола или какой-нибудь из датчиков двигателя (ДМРВ, датчик фаз и т.д.).

Реле зарядки на ВАЗ 2114 похоже на большую черную таблетку, на конце которой есть две графитовые щетки (щеточный узел). Если идет слабая зарядка или ее совсем нет, проводится проверка регулятора напряжения.

Месторасположение регулятора напряжения

ДИАГНОСТИКА РЕЛЕ-РЕГУЛЯТОРА

Проверка работоспособности генератора на ВАЗ 2114 всегда начинают с замера напряжения бортовой цепи на заведенном двигателе. Замер удобнее всего делать с помощью цифрового мультиметра:

1. Настраиваем мультиметр на измерение напряжения и выставляем верхний предел 20 Вольт;
2. Подсоединяем щупы прибора к аккумулятора и измеряем вольтаж на выключенном двигателе. Вольтметр должен показать где-то от 12,5 до 13 Вольт;
3. Запускаем двигатель, показания прибора при хорошем исправном генераторе должны увеличиться где-то до 14 Вольт (может быть чуть больше);
4. На работающем моторе включаем нагрузку (дальний свет, габариты, обогрев заднего стекла, моторчик печки на максимальные обороты). Смотрим на показания мультиметра – прибор не должен на холостых оборотах показывать менее 13,2 Вольт, а лучше, если этот показатель будет в пределах 13,8-13,9.

Проверка регулятора напряжения генератора может проводиться и на снятом устройстве. Проверяется устройство в сборе с щеточным узлом. Для этого:

1. Массовый вывод (минус) «таблетки» соединяем проводом с минусом аккумулятора.
2. На выводы «Б» и «В» от АКБ подаем питание (12-14 Вольт).
3. Автомобильную лампу на 1-3 Ватт подключаем к графитовым щеткам. При исправном реле-регуляторе лампа должна загораться.

Существует еще одна проверка работы регулятора напряжения – когда необходимо проверить, какой порог срабатывания регулятора на верхнем пределе. Для этого в схеме увеличиваем напряжение, например, параллельно в цепь добавляем две-три пальчиковых батарейки по 1,5 В. Нужно увеличить напряжение более 16 вольт, все остальное подсоединяем по той же схеме. В данном случае при исправном реле зарядки лампа уже гореть не должна.

Суммируя результаты обеих проверок, делаем выводы:

• Если лампа горит при первой проверке, а при второй не горит, то регулятор напряжения исправный;
• Если лампа горит при обеих проверках – регулятор имеет пробой;
• Если не горит при ни том, ни в другом случае – в устройстве имеется обрыв между щетками или контактами.

ЗАМЕНА

Поступаем следующим образом:

1. Отсоединяем клеммы аккумуляторной батареи;
2. Отворачиваем ключом гайку на 10, и отводим в сторону плюсовые провода, идущие к генератору (красного и черного цвета);
3. Сдергиваем фишку с тонким проводом;
4. Демонтируем заднюю пластиковую крышку генератора. Она крепится на трех зажимах, и для ее снятия зажимы необходимо отогнуть;
5. Реле-регулятор крепится на двух винтах. Берем крестовую отвертку и откручиваем винты;
6. «таблетка» остается висеть на проводе. Аккуратно вытаскиваем штекер с устройства и демонтируем регулятор;
7. Установку новой детали производим в обратном порядке.

Можно проводить замену реле-регулятора и со снятием генератора, здесь каждый выбирает тот метод, который окажется наиболее удобным.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

• Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
• Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
• Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
• Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
• Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
• Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

• в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Нет зарядки Ваз 2109

>Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор Ваз 2109 нужен только для того, чтобы завести двигатель

Во время работы двигателя все электроприборы Ваз 2109 работают от . Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель Ваз 2109 работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора. Также очень удобно смотреть напряжение бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых вольта меряет напряжение с генератора.

Генератор Ваз 2109

У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда ездить на машине нужно каждый день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил.Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью. Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без , тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то Ваз 2109 всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера уже не хватает сил прокрутить коленвал, но на хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. , не толкай, Ваз 2109 уже не заведется пока не подзарядишь аккумулятор. Но все таки, что же делать если пропала зарядка аккумулятора Ваз 2109?. Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора. Понять, что у Ваз 2109 неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Проверка исправности щеток генератора Ваз 2109

Если щетки неисправны, то при незаведенном двигателе не будет гореть лампочка зарядки аккумулятора. Или она будет светиться совсем тускло. После того, как Вы заведете двигатель лампочка продолжит тускло светить. Тусклое свечение видно только в темноте, в светлое время суток его не разглядеть. Если щетки исправны, то на незаведенном двигателе лампочка зарядки аккумулятора ярко горит, завели — сразу тухнет. Сразу надо отметить, что на Ваз 2109 до 1993 года выпуска стоят щетки старого образца. На новых Ваз 2109 устанавливают щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже присутствуют как новые так и старые образцы щеток Ваз 2109. Стоимость щеток генератора Ваз 2109 порядка 3-5$. Замена щеток генератора Ваз 2109 — это очень просто, последовательность следующая: 1. Откидываем массу от аккумулятора

Откидываем массу Ваз 2109

2. Отсоединяем фишку от корпуса щеток генератора и откидываем провода от центральной шпильки генератора.

Отсоединяем провода от генератора Ваз 2109

Провода откинуты

3. Теперь откручиваем два болта крепления щеток к корпусу генератора Ваз 2109. И потихоньку извлекаем щетки из корпуса генератора.

Откручиваем болты крепления щеток генератора Ваз 2109

4. Если вы хотите, чтобы новые щетки прослужили долго, то необходимо почистить коллектор генератора. Для этого ослабляем гайку на кронштейне крепления генератора, ослабляем ремень и снимем его. Берем мелкую наждачную бумагу, прижимаем ее к коллектору, а сами вращаем генератор с помощью приводного колеса. Таким образом с коллектора удаляются графитовые наплывы от предыдущих щеток. И износ новых щеток будет долгим. 5. Теперь вставляем новые щетки в корпус генератора Ваз 2109 и зажимаем их.

Щетки генератора Ваз 2109

6. Садим обратно все фишки и провода генератора Ваз 2109.

Щетки генератора Ваз 2109 заменены

Проверяем работоспособность генератора как было указано выше.

Регулятор напряжения – основа генератора

Регулятор напряжения расположен в генераторе автомобиля и отвечает за распределение напряжения от генератора к автомобилю. Эта деталь состоит из якоря, электромагнита и переключателя. В случае его выхода из строя необходима полная замена.

Чтобы снять регулятор напряжения, необходимо несколько стандартных ключей и отверток. Снять этот элемент в автомобиле ВАЗ можно, не демонтируя генератор. Не забудьте перед началом работ снять клеммы с аккумулятора. Далее откручиваем контактные клеммы на генераторе – находятся они под колпачком. После этого снимите защитную крышку, делать это нужно аккуратно, чтобы не сломать пружинные защелки, которыми она крепится к генератору.

После открутите крепления регулятора напряжения и вытяните его вместе со щетками. Проверку регулятора напряжения необходимо делать только со щетками. Длина нормальных рабочих щеток должна быть не меньше 4–6 мм. Чтобы выполнить проверку работоспособности регулятора напряжения в домашних условиях, нам необходим будет аккумулятор, несколько контактных проводов и лампа на 12 Вольт.

Лампочку необходимо подключить к щеткам генератора, при этом полярность не имеет значения. Минусовой контакт аккумулятора подключите к корпусу регулятора, а плюсовой – к силовым контактам на регуляторе. При правильном подключении и работе всех элементов лампочка должна загореться. Если этого не произошло, тогда нужна замена регулятора напряжения. Есть и другой выход – дать регулятор на проверку опытному электрику, возможно, он починит поломку.

Замена регулятора напряжения в автомобиле ВАЗ 2114 – довольно несложная процедура. Регулятор напряжения на ВАЗ 2114 можно купить в любом автомагазине, при этом от других моделей ВАЗ он не подойдет. Владельцы авто в последнее время заменяют стандартный регулятор на трехуровневый. Его монтаж лучше доверить опытному специалисту, так как он требует небольших изменений в корпусе генератора, а также правильного переподключения контактных клемм к реле.

Трехуровневый регулятор напряжения содержит в себе улучшенное реле. Он делает напряжение более стабильным и качественным. Однако на заводе на ВАЗ 2114 этот регулятор еще не начинали ставить в серийное производство к автомобилям. После выполнения всех работ по ремонту соберите и подключите все в обратном порядке. На время ремонта аккумулятор рекомендуется поставить на зарядку.
